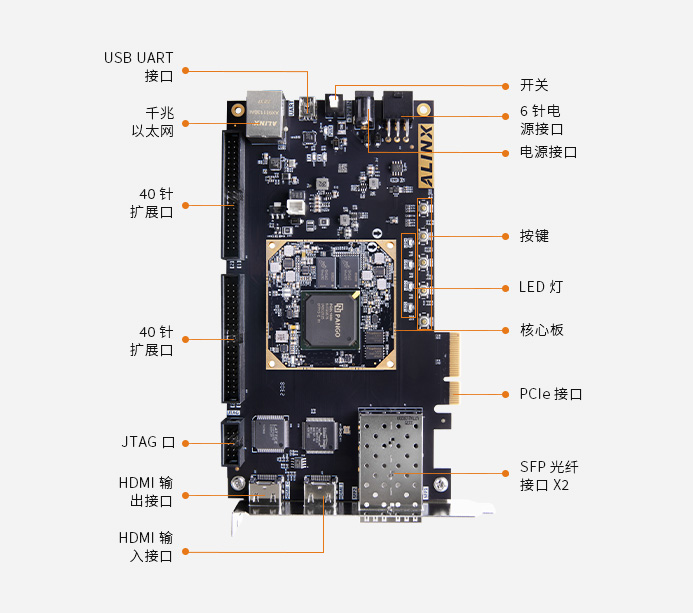

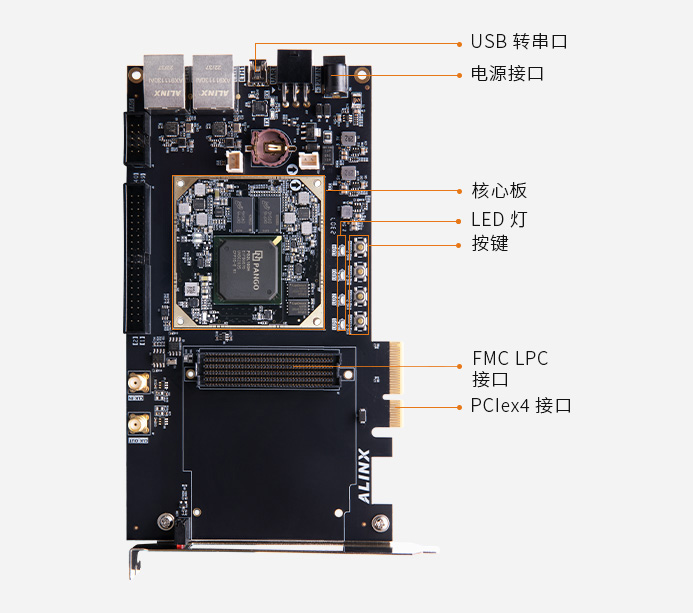

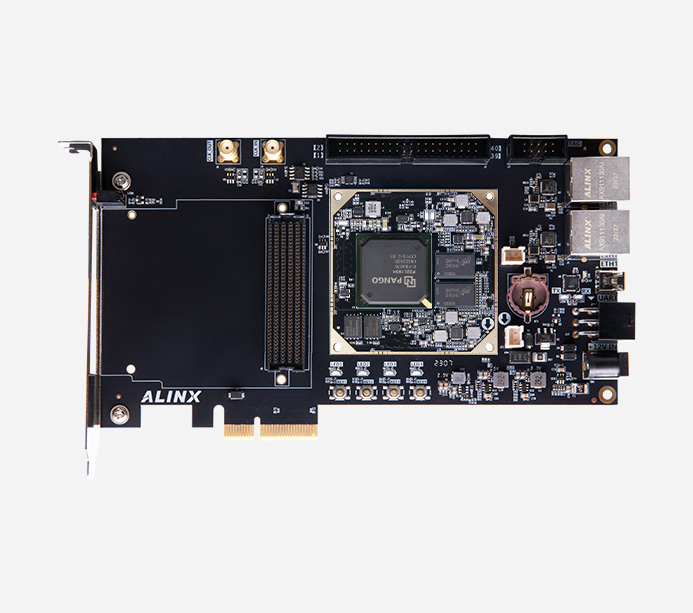

紫光同創 Logos2系列 PG2L100H PCIe 光纖 國產FPGA開發板

開發板

AN9767套餐

AN706套餐

AN9238套餐

視頻套餐

豪華套餐

開發板

●

●

●

●

●

●

下載器

●

●

●

●

●

●

AN9767

●

●

AN706

●

●

AN9238

●

●

雙目攝像頭

●

●

4.3寸屏

●

●

FPGA型號

PG2L100H-6IFBG676

查找表LUT6

66600個

等效LUT4

99900個

觸發器(FF)

133200個

DRM（36Kbits）

155個

APM單元（乘法器）

240個

PCIe Gen2

1個

模數轉換/ADC

1 個 12bit, 1Mbps AD

HSSTLP

8路，6.6Gb/s max

溫度等級

工業級 -40℃~85℃

速度等級

-6

DDR3

2 片 512MB 共 1GB，32bit，用于數據緩存

QSPI Flash

2 片共 256Mbit QSPI FLASH， 用作 FPGA 配置文件和用戶數據存儲

晶振

1 個 50Mhz 有源晶振，為FPGA提供參考輸入時鐘
2 個 125Mhz 有源晶振，給FPGA內部HSSTLP提供參考輸入時鐘
1 個 200Mhz 有源晶振，給開發板提供的系統時鐘源

HDMI 輸入

1 路 HDMI 輸出，支持1080P@60Hz輸入，支持不同格式的數據

HDMI 輸出

1 路 HDMI 輸出，支持1080P@60Hz輸出，支持3D輸出

PCIe 接口

1 路 PCIe x2 接口，支持 PCI Express 2.0 標準，提供 PC Ie x2 高速數據傳輸，單通道通信速率可高達 5GBaud 。

光纖接口

2 路 SFP 高速光纖接口，通信接收和發送的速度高達6.6Gb/s

千兆以太網

1 路 10/100M/1000M 以太網RJ-45接口，提供網絡通信服務

USB 轉串口

1 路Uart 轉 USB 接口，用于和電腦通信 ，方便用戶調試

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

JTAG 口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

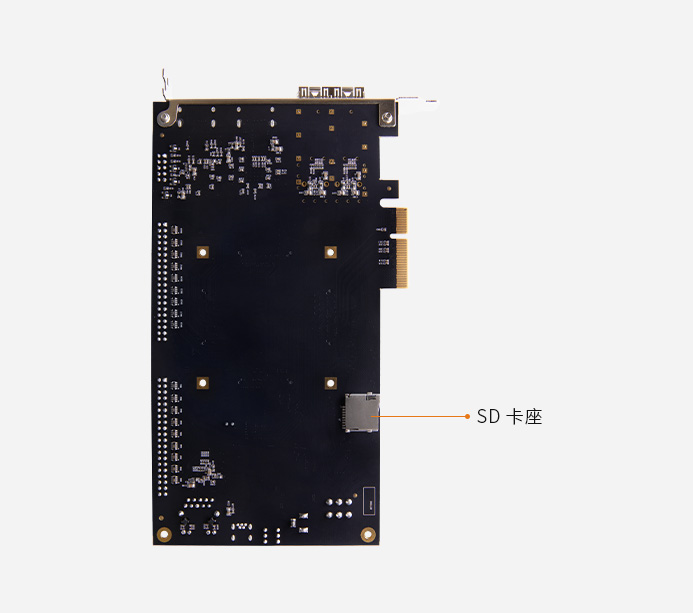

SD 卡座

1路 Micro SD 卡座，支持SPI 模式

LED

5 個用戶發光二級管LED（1個在核心板，4個在擴展板）

按鍵

4 個用戶按鍵，1 個復位按鍵

40 針擴展口

預留 2 個 40 針 2.54mm 間距的擴展口，可接黑金各種模塊（雙目 攝像頭，TFT LCD 屏，高速 AD 模塊等）。擴展口包含 5V 電源 1 路， 3.3V 電源 2 路，地 3 路，IO 口 34 路

輸入電壓

+12V 電壓輸入

供 電

12V/3A 供電

輸入電流

最大電流 3A

FPGA 開發板

1 塊

USB 下載器

1 套

USB 線

1 根

擋板

1 個

12V 電源

1 塊

尺寸大小

核心板60mm x 45mm x 6 .0mm，擴展板188mm x 106mm

疊層數量

核心板12層PCB設計，擴展板6層 PCB板設計
