XCZU4EV
產品型號
AXU4EV-P/ AXU4EVB-P產地
上海EAN碼
6971390275948價格
￥6699.00購買須知：
該系列開發板有 AXU4EV-P 和 AXU4EVB-P 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
滿足網絡通信、高速數據交換存儲、工業控制、深度學習、AI智能、云計算、4K視頻傳輸處理以及航空航天應用
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU
PS端4GB DDR4、PL端1GB DDR4
8GB eMMC FLASH、256Mbit QSPI FLASH
開發軟件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Vitis開發環境安裝
02 安裝虛擬機、Ubuntu系統
03. Ubuntu安裝Linux版Vitis軟件
04. Petalinux工具安裝
05. NFS服務軟件安裝
06. QT Creator開發環境
07. Linux常用命令
注：Vitis 2020.1
FPGA實驗篇
01. Ultrascale+ MPSoC介紹
02 開發板硬件介紹
03. Verilog基礎模塊介紹
04. PL的“Hello World”LED實驗
05. Vivado下PLL實驗
06. FPGA片內RAM讀寫測試
07. FPGA片內ROM測試
08. FPGA片內FIFO讀寫測試
09. Vivado下按鍵實驗
10. PWM呼吸燈實驗
11. UART實驗
12 RS485實驗
13. PL端DDR4讀寫測試實驗
14. GTX收發器誤碼率測試 IBERT實驗
15. HDMI字符顯示實驗
16. HDMI 直通ILA調試實驗
17. GTX收發器誤碼率測試 IBERT實驗
SDK實驗篇
01. 體驗ARM，裸機輸出“Hello World”
02. PS端RTC中斷實驗
03. PS端MIO的使用
04. PS端UART讀寫控制
05. PS端CAN的使用
06. PS端I2C的使用
07. PS端DiplayPort的使用
08. PS端SD卡讀寫
09. PS端以太網使用之lwip
10. PS端之網絡遠程更新QSPI
11. System Monitor的使用
12. PS端EMIO的使用
13. PL端AXI GPIO的使用
14. PL端RS485測試
15. PL端以太網實驗
16. 自定義IP實驗
17. 雙核AMP的使用
18. ZYNQ下使用Free RTOS
19. PL讀寫PS端DDR數據
20. 通過BRAM實現PS與PL數據交互
21. 使用VDMA驅動HDMI顯示
22. 使用VDMA驅動HDMI采集與顯示
23. 基于AN5641模塊的MIPI 采集DP顯示
24. 基于AN5641模塊的MIPI 采集HDMI顯示
25. PCIe測試
LINUX基礎篇
01. 使用Petalinux定制Linux系統
02. 程序hello world
03. gpio控制led
04. 添加開機自啟動腳本及用戶文件
05. SD卡根文件系統
05. SD卡根文件系統
06. QT和OPENCV交叉編譯開發環境
07. 使用Vitis開發Linux程序
08. Vitis 加速基本平臺創建
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和of函數
04. pinctrl和gpio子系統
05. 并發的處理
06. pio輸入
07. 定時器
08. 中斷
09. 阻塞IO
10. 非阻塞IO
11. 異步IO
12. platform平臺設備
13. platform與設備樹
14. MISC設備驅動
15. input子系統
16. pwm驅動
17. I2C驅動
18. USB驅動
19. SPI驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA驅動
24. 多點觸摸屏驅動
25. LCD驅動
LINUX應用篇
01. 極簡工作環境搭建
02.可遠程調試的Hello World
03. OpenCV之邊緣檢測
04. OpenCV+Qt之人臉檢測
05. GStreamer的攝像頭顯示
06. Qt+DRM+Gstreamer攝像頭顯示
07. Qt+GPU的攝像頭顯示
08. linux寄存器操作
H.264/H.265編解碼篇
01. 環境介紹
02 .程序運行準備
03. 視頻編解碼
Vitis AI 基礎篇
01. Docker 環境搭建
02. Vitis-AI 開發流程
03 基于 Keras 框架的神經網絡 訓練
04. 調試工具

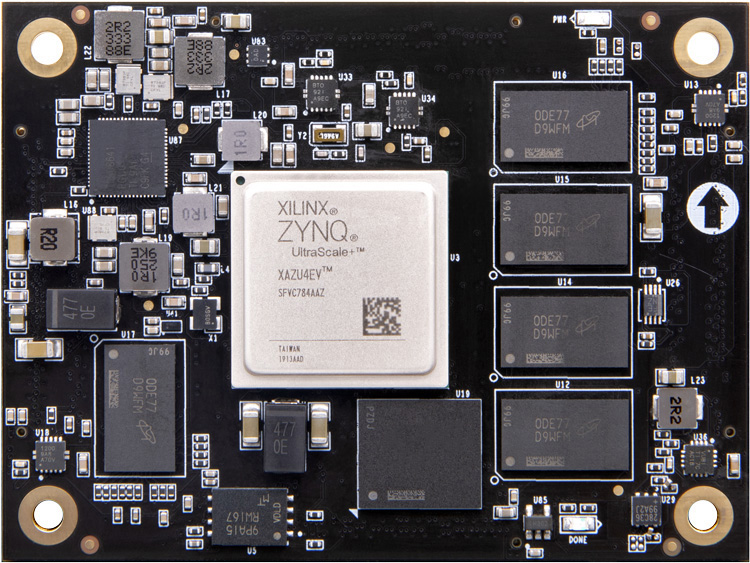

點擊上方圖片查看核心板詳情>>

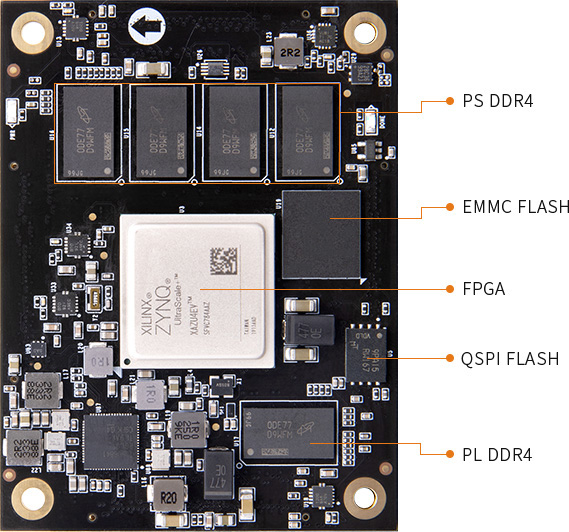

核心板
ACU4EV
FPGA型號
XCZU4EV- 1SFVC784I
內核CPU
ARM Cortex?-A53 x4 主頻 1.2GHz ARM Cortex?-R5 x2 500MHz
內存
PS 端 DDR4，4GB 64bit, 2400Mbps
PL 端 DDR4，1GB 16bit, 2400Mbps
速度等級
-1
芯片級別
工業級
芯片工作溫度
-40°c~85°c
邏輯單元
192K
觸發器
176K
查找表
88K
Block RAM
4.5Mb
DSP Slices
728
eMMC FLASH
8GB
QSPI FLASH
256Mbit
視頻編解碼器
H.264 / H.265
PL PCIe Gen3
4
收發器
12.5Gb/s x4
HP I/O
96個
HD I/O
84個
DDR4
PS 端 4片 1GB DDR4，共4GB，64bit，數據速率 2400Mbps
PL 端 1片 1GB DDR4，共1GB，16bit，數據速率 2400Mbps
QSPI Flash
1 片 256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
EMMC Flash
1 片 8GB eMMC FLASH，作為系統大容量的存儲設備
DP 接口
1 路Mini Display Port 輸出顯示接口，最高支持 4K@30Hz 或 1080P@60Hz 輸出
M.2 接口
1 路標準 NVME M.2 接口，接 M.2 SSD 固態硬盤(需自己購買)
MIPI接口
1 個 MIPI 攝像頭接口，連接 ALINX MIPI 接口 OV5640 攝像頭
光纖接口
2 路 SFP 光纖接口，光纖數據通信接收和發送的速度高達 12.5Gb/s
HDMI 輸入
1 路 HDMI 輸入，最高支持 1080P@60Hz 輸入，不同格式數據輸入
HDMI 輸出
1 路 HDMI 輸出，最高支持 1080P@60Hz 輸出，支持 3D 輸出
PCIe x2 接口
支持 PCI Express 3.0 標準(兼容 2.0)，單通道通信速率高達 8GBaud
USB3.0 接口
4 路 USB3.0 接口，用于連接外部的 USB 外設
USB 轉串口
2 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
千兆以太網接口
2 路千兆以太網接口，和電腦或其它網絡設備進行以太網數據交換
晶振
1 個單端 33.333MHz 晶振提供給 PS 系統
1 個差分 200MHz 晶振提供給 PL 邏輯 DDR 參考時鐘
485 通信接口
2 路 485 通信接口,為用戶 485 通信服務
CAN 通信接口
2 路 CAN 通信接口,為用戶 CAN 通信服務
JTAG口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
溫度傳感器
1 片溫度傳感器芯片LM75，檢測周圍環境溫度
EEPROM
1 片IIC 接口的EEPROM 24LC04
SD 卡座
1路 Micro SD 卡座，支持 SD 模式和 SPI 模式
RTC 實時時鐘
1 路內置的RTC 實時時鐘
LED 燈
5 個LED燈, 核心板上2 個，底板上3 個
按鍵
3 個按鍵，1 個復位按鍵， 2 個用戶按鍵
FMC 擴展口
1個標準的FMC LPC的擴展口，可以外接XILINX或者ALINX各 種FMC模塊（HDMI輸入輸出模塊，雙目攝像頭模塊，高速AD 模塊）。FMC擴展口包含34對差分IO信號，電平標準默認1.8V
輸入電壓
+12V 電壓輸入
供 電
12V/3A供電
輸入電流
3A 最大電流
FPGA開發板
1塊
散熱風扇
1個
Mini USB 線
1根
USB下載器
1套
12V 電源
1個
PCIe擋板
1塊
TF卡
1個
讀卡器
1個
尺寸大小
核心板80mmx60mm，擴展板200mm x 111mm
疊層數量
核心板16層 PCB板設計，擴展板采用8層 PCB板設計預留獨立電源層和GND層
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配Mali?-400 MP2 GPU 、內存64bit DDR4超強組合
4x ARM Cortex-A53，1.333GHz；雙核 Cortex?-R5， 533MHz；PS端4GB DDR4，共4GB，64bit，數據速率2400Mbps；PL端1GB DDR4，64bit，數據速率2400Mbps
深度學習、AI計算、視頻處理、高速數據傳輸處理等
采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。

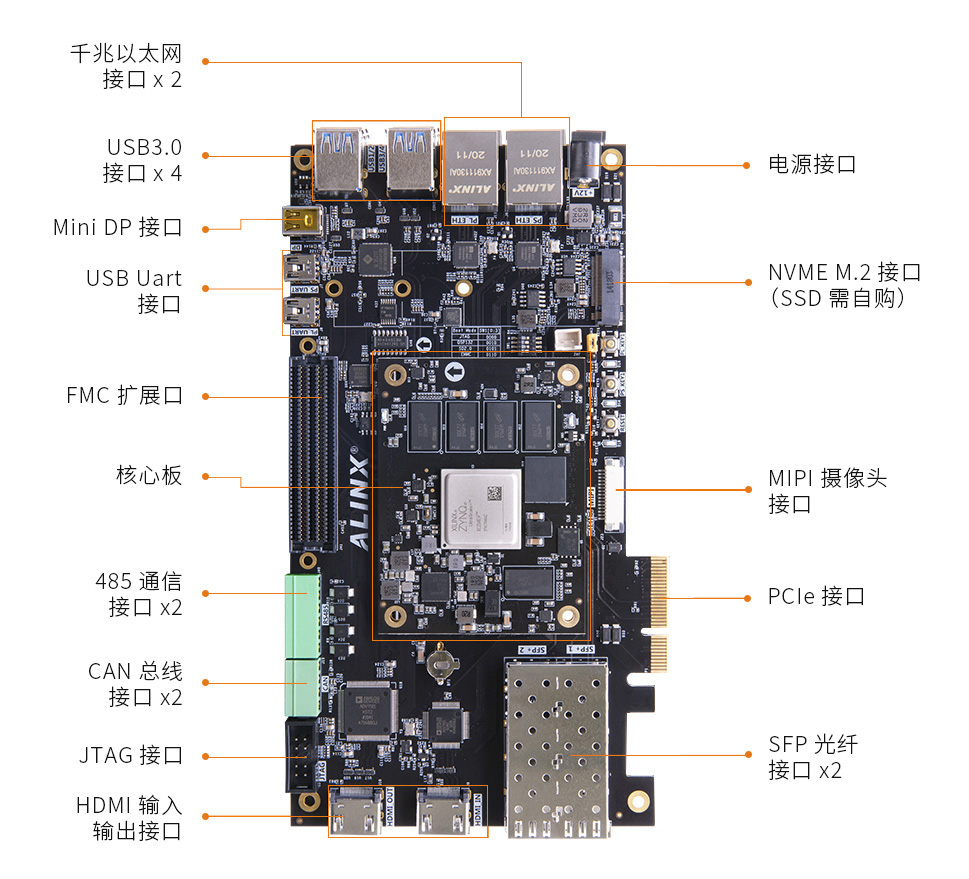

豐富的外圍接口：1個FMC LPC接口、2路SFP光纖接口、HDMI 輸入輸出各1路、1路NVME M.2接口、1路DP接口、1個MIPI攝像頭接口、4個USB3.0接口、2路千兆以太網接口、2路UART串口接口、1路SD卡接口、2路CAN總線接口，2路RS485接口，支持AI智能，云計算，深度學習，網絡通信，高速數據傳輸，視頻圖像處理和工業控制等多領域應用
單通道通信速率可高達8GBaud
光纖數據通信接收和發送的速度高達12.5Gb/s
多媒體、汽車ADAS、監控及其它嵌入式視覺應用
能夠同時編解碼達4Kx2K（60fps）視頻
MIPI攝像頭模塊上機展示圖
MIPI攝像頭模塊AN5641 進行視頻采集，通過開發板的Mini DP接口顯示到顯示器上
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
