購買須知：

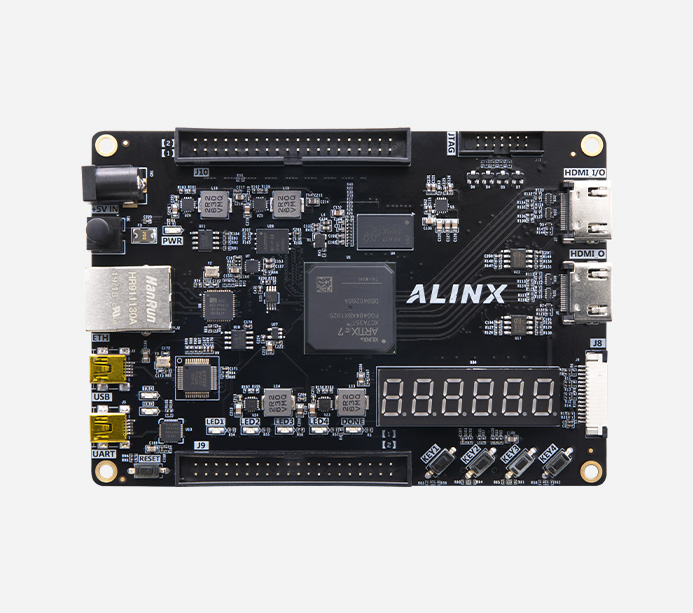

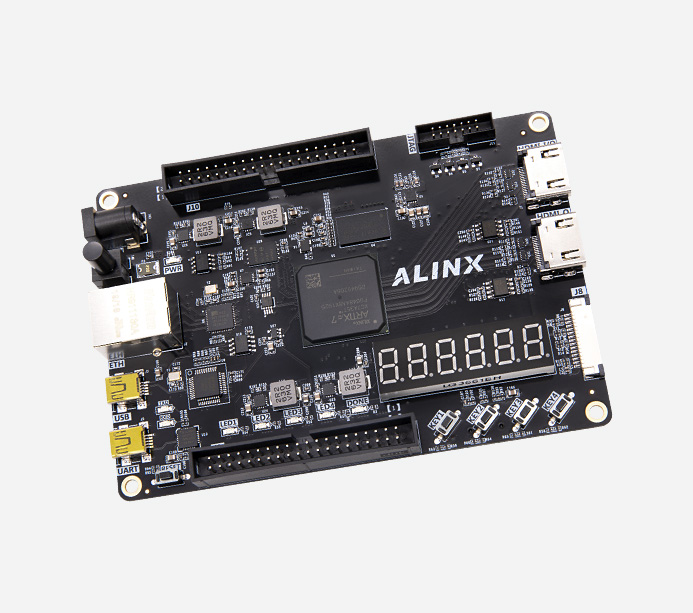

該系列開發板有 AX7035 和 AX7035B 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
滿足高速視頻傳輸，數據通信，圖像處理及數據處理
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado2019.1安裝
02 vivado下LED流水燈實驗及仿真
03. vivado下按鍵實驗
04. vivado下PLL實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C接口EEPROM實驗
08. FPGA片內ROM測試
09. FPGA片內RAM讀寫測試
10. FPGA片內FIFO讀寫測試
11. sd卡讀寫實驗
12. HDMI彩條輸出
13. AN430 4.3寸 屏彩條輸出
14. 7寸屏彩條輸出
15. HDMI輸入輸出環通測試
16. DDR3讀寫測試實驗
17. AN831錄音與播放實驗
18. SD卡音樂播放例程
19. 字符HDMI顯示
20. 字符AN430 4.3寸屏顯示
21. 字符7寸LCD屏顯示
22. SD卡中圖片HDMI顯示
23. SD卡中圖片4.3寸屏顯示
24. SD卡中圖片7寸屏顯示
25. AN5642雙目攝像頭采集HDMI顯示
26. AN5642攝像頭采集4.3寸屏顯示
27. AN5642攝像頭采集7寸屏顯示
28. 攝像頭SOBEL邊緣檢測
29. AD9238 波形顯示
30. AD7606波形顯示
31. AD/DA波形顯示
32. AD9767雙通道正弦波產生
33. AD9767雙通道三角波產生
34. 數碼管顯示例程
35. LM75溫度測試例程
36. 千兆以太網傳輸實驗
37. AD9238 以太網傳輸例程
38. AD7606以太網傳輸例程
39. AD9280以太網傳輸例程
40. 千兆以太網視頻傳輸實驗
41. USB雙向測速例程
AN108 AD/DA套餐
AN9767 DA采集套餐
AN706 AD 采集 套餐
AN9238 AD采集套餐
AN831音頻套餐
AN831音頻套餐
視頻處理套餐
豪華套餐
開發板
●
●
●
●
●
●
●
●
下載器
●
●
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN831
●
●
AN5640
●
●
●
4.3寸屏
●
●
套餐配套模塊，點擊了解更多

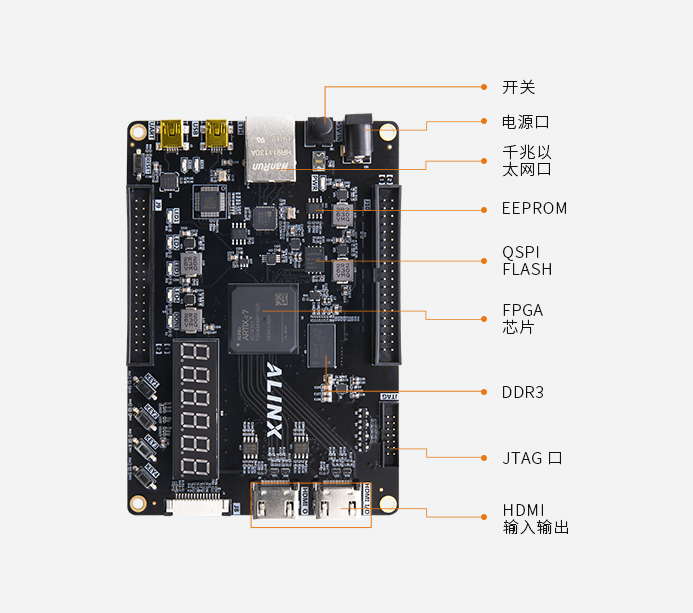

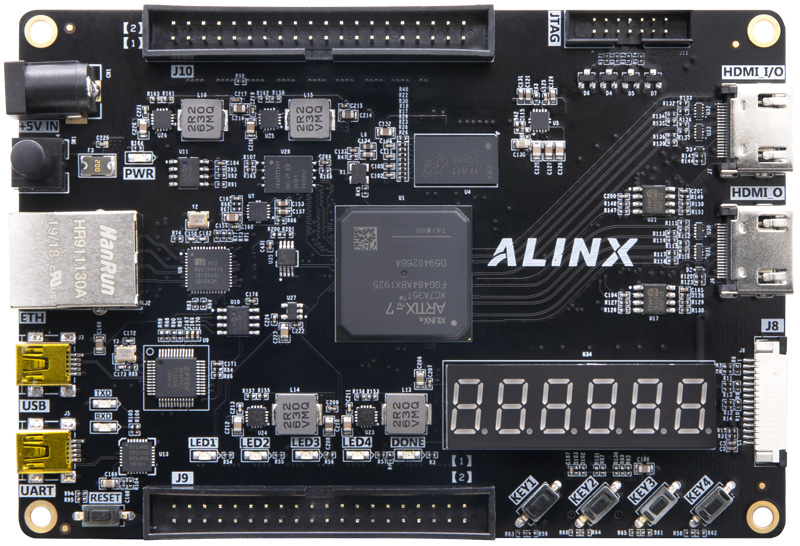

型號
XC7A35T-2FGG484I
邏輯單元
33,280
查找表
5,200
觸發器
41,600
Block RAM
1,800 kb
DSP處理單元
90
速度等級
-2
溫度等級
工業級℃,-40到85℃
DDR3
1片256MB，16bit總線，數據速率800Mbps
QSPI Flash
1片128Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
晶振
1個50M 有源晶振給 FPGA 作為系統時鐘輸入
以太網
1路千兆以太網接口，為用戶提供網絡通信服務
JTAG口
標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI輸入
1路HDMI輸入接口，最高支持 720P@60Hz 輸入
HDMI輸出
1路HDMI輸出接口，最高支持 1080P@60Hz 輸出
EEPROM
1片IIC接口的EEPROM 24LC04

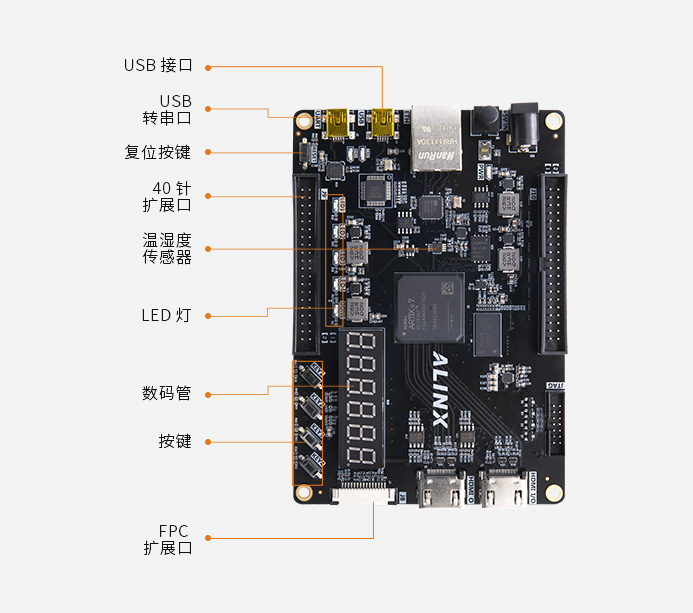

USB 2.0接口
1路USB 2.0接口，傳輸速度可達45MB/s
USB轉串口
1路Uart轉USB接口，用于和電腦通信，方便用戶調試
傳感器
1片溫濕度傳感器芯片 LM75，檢測板環境溫度和濕度
數碼管
1個 6 位數碼管，可以動態顯示 6 位數字。

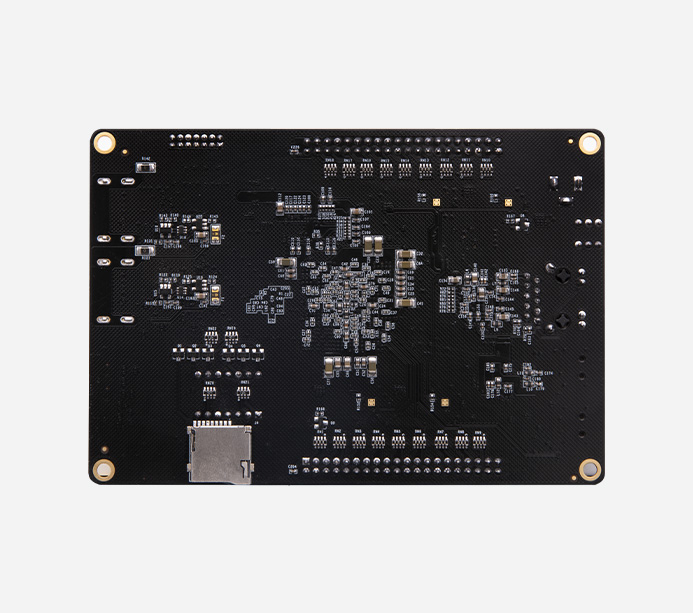

SD 卡座
1路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
4個LED燈
按鍵
4個用戶按鍵
40針擴展口
2 個 40 針 2.54mm 間距的擴展口，可接ALINX各種模 塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等） 擴展口引出68個IO
輸入電壓
+5 電壓輸入
供電
5V/2A供電
輸入電流
2A 最大電流保護
FPGA開發板
1塊
USB下載器
1套
Mini USB 線
2根
透明保護板
1塊
5V 電源
1個
尺寸大小
擴展板130mm x 90mm
疊層數量
擴展板采用8層 PCB板設計
開發板HDMI輸入接口接電腦HDMI接口，電腦作為視頻源,HDMI 輸出接口接另一個顯示器，實現同步顯示
單目攝像頭進行視頻采集，通過FPGA開發板外接 AN430液晶屏模塊進行實時顯示
雙目攝像頭進行視頻采集，通過FPGA開發板 HDMI接口顯示到顯示器上
雙目攝像頭采集視頻圖像，通過FPGA開發板進行實時邊沿檢測 通過HDMI接口顯示到顯示器上
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪制，通過開發板的HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
