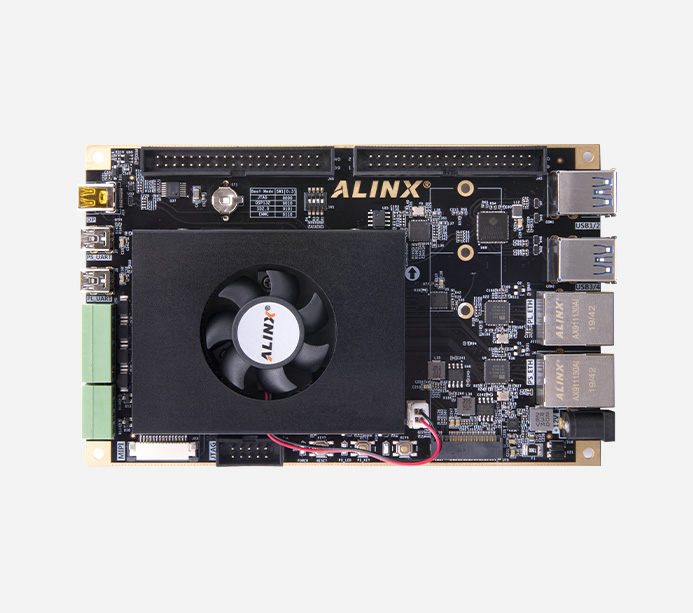

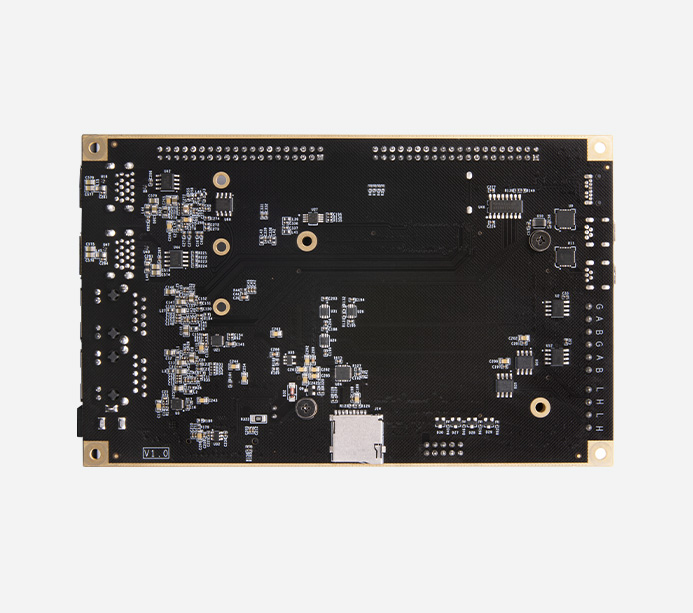

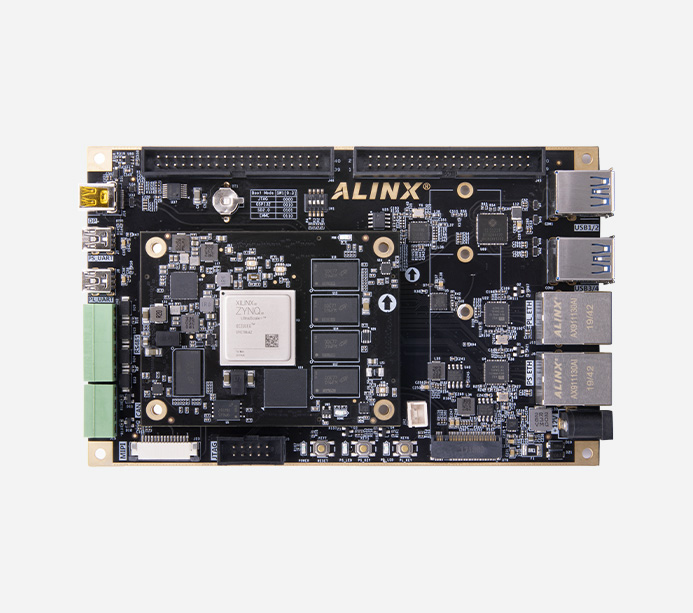

Xilinx Zynq UltraScale+ MPSoC AI FPGA開發板 XCZU2CG

XCZU2CG

  • 產品型號

    AXU2CG-E / AXU2CGB-E
  • 產地

    上海
  • EAN碼

    6971390279106
  • 價格

    ¥2599.00

產品推薦

購買須知:

該系列開發板有 AXU2CG-EAXU2CGB-E 兩種,僅擴展板網口芯片不同,功能相同, 兩個型號會根據庫存隨機發貨,請根據二維碼標簽區分。


Xilinx Zynq UltraScale + MPSoC  FPGA 高端開發板

支持XILINX Vitis-AI DPU

滿足網絡通信、高速數據交換存儲、工業控制、深度學習、AI智能、云計算、4K視頻傳輸處理以及航空航天應用

  • ·ARM 處理器

    雙核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5

  • ·2GB DDR4

    PS端2GB DDR4

  • ·DP接口

    最高支持4K@30Hz或1080P@60Hz輸出

  • ·FLASH 存儲

    8GB eMMC FLASH、256Mbit QSPI FLASH


技術支持

開發軟件版本:Vitis2020.1, linux 版本:petalinux5.4.0-xilinx-v2020.1 開發板所有配套資料均通過百度網盤提供,購買后,請聯系客服索取

開發環境篇
01. Vitis開發環境安裝
02  安裝虛擬機、Ubuntu系統
03. Ubuntu安裝Linux版Vitis軟件
04. Petalinux工具安裝


05. NFS服務軟件安裝
06. QT Creator開發環境
07. Linux常用命令
注:Vitis 2020.1

FPGA實驗篇
01. Ultrascale+ MPSoC介紹
02 .Vitis開發環境介紹
03. 開發板硬件介紹
04. Verilog基礎模塊介紹
05. PL的"Hello World"LED實驗
06. Vivado下PLL實驗
07. FPGA片內RAM讀寫測試
08. FPGA片內ROM測試
09. FPGA片內FIFO讀寫測試
10. Vivado下按鍵實驗


11. PWM呼吸燈實驗
12. UART實驗
13. RS485實驗
14. PL端DDR4讀寫測試實驗
15. HDMI輸出實驗
16. HDMI字符顯示實驗
17. 7寸液晶屏顯示實驗
18 AD7606多通道波形顯示
19. AD9238雙通道波形顯示
20. ADDA測試實驗
21. AD9767雙通道正弦波產生

SDK實驗篇
01. 體驗ARM,裸機輸出 “Hello World”
02. PS端RTC中斷實驗
03. PS端MIO的使用
04. PS端UART讀寫控制
05. PS端CAN的使用
06. PS端I2C的使用
07. PS端DiplayPort的使用
08. PS端SD卡讀寫
09. PS端以太網使用之lwip
10. PS端之網絡遠程更新QSPI
11. System Monitor的使用
12. PS端EMIO的使用
13. PL端AXI GPIO的使用
14. PL端RS485測試
15. PL端以太網實驗
16. 自定義IP實驗
17. 雙核AMP的使用
18. ZYNQ下使用Free RTOS

19. PL讀寫PS端DDR數據
20. 通過BRAM實現PS與PL數 據交互
21. DMA環通測試
22. DMA使用之DAC波形發生器 (AN108)
23. DMA使用之ADC示波器 (AN108)
24. DMA使用之ADC示波器 (AN9238)
25. DMA使用之ADC示波器 (AN706)
26. 基于ADC模塊Scatter/Gather DMA使用(AN108)
27. 基于DAC模塊的Scatter/ Gather DMA使用(AN9767)
28. AN5642雙目攝像頭采集顯示
29. SD卡讀寫操作之攝像頭抓拍
30. 雙目攝像頭以太網傳輸
31. 基于AN5641模塊MIPI采集 顯示
32. 音頻模塊AN831錄音與播放
33. 7寸觸摸屏模塊的顯示
34. 7寸觸摸屏的GUI及觸摸控制
35. 基于AN108模塊的ADC采集 以太網傳輸
36. 基于AN9238模塊ADC采集 之以太網傳輸
37. 基于AN706模塊的ADC采集 之以太網傳輸

HLS實驗篇
01. 初識Vitis HLS
02 Vitis HLS 入門
03. HLS與CPU寄存器交互
04. 如何使用xfopencv庫中自帶 函數
05. 圖像RGB轉灰度變換
06. 圖像RGB轉YCrCb



07. 圖像形態學濾波
08. 圖像疊加
09. 圖像對比度調整
10. 角點檢測
11. SOBEL算子實現邊緣檢測
12. Canny算子實現邊緣檢測


LINUX基礎篇
 01. 使用Petalinux定制Linux系統
 02.  程序hello world
 03. gpio控制led
 04. 添加開機自啟動腳本及用戶文件
 05. SD卡根文件系統


06. QT和OPENCV交叉編譯開發 環境
07. 使用Vitis開發Linux程序
08. Vitis 加速基本平臺創建
09. Linux 下 NVMe SSD 操作
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1

LINUX驅動篇
 01. 字符設備
 02. 字符設備的新寫法
 03. 設備樹和of函數
 04. pinctrl和gpio子系統
 05. 并發的處理
 06. pio輸入
 07. 定時器
 08. 中斷
 09. 阻塞IO
 10. 非阻塞IO
 11. 異步IO
 12. platform平臺設備


13. platform與設備樹
14. MISC設備驅動
15. input子系統
16. pwm驅動
17. I2C驅動
18. USB驅動
19. SPI驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA驅動
24. 多點觸摸屏驅動
25. LCD驅動

LINUX應用篇
 01. 極簡工作環境搭建
 02  可遠程調試的Hello World
 03. OpenCV之邊緣檢測
 04. OpenCV+Qt之人臉檢測


05. GStreamer的攝像頭顯示
06. Qt+DRM+Gstreamer攝像頭顯示
07. Qt+GPU的攝像頭顯示
08. linux寄存器操作

H.264/H.265編解碼篇
 01. 環境介紹


02 .程序運行準備
03. 視頻編解碼

Vitis AI 基礎篇
 01. Docker 環境搭建
 02. Vitis-AI 開發流程


03 基于 Keras 框架的神經網絡 訓練
04. 調試工具


產品套餐





開發板

AN9767套餐

AN706套餐

AN9238套餐

視頻套餐

豪華套餐

開發板

下載器

AN9767





AN706





AN9238





MIPI攝像頭





7寸屏







套餐配套模塊,點擊了解更多


AN9767 雙通道DA模塊


AN706 多通道AD模塊


AN9238 雙通道AD模塊


  AN5641 MIPI攝像頭模塊


 7寸屏模塊

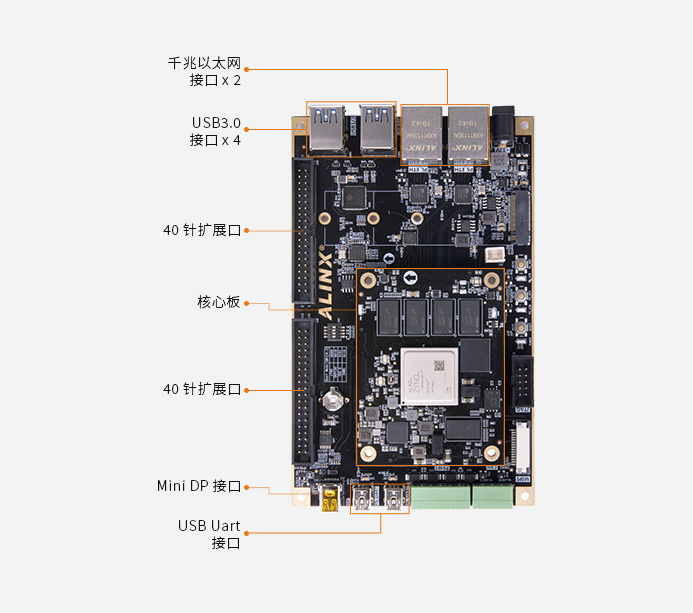

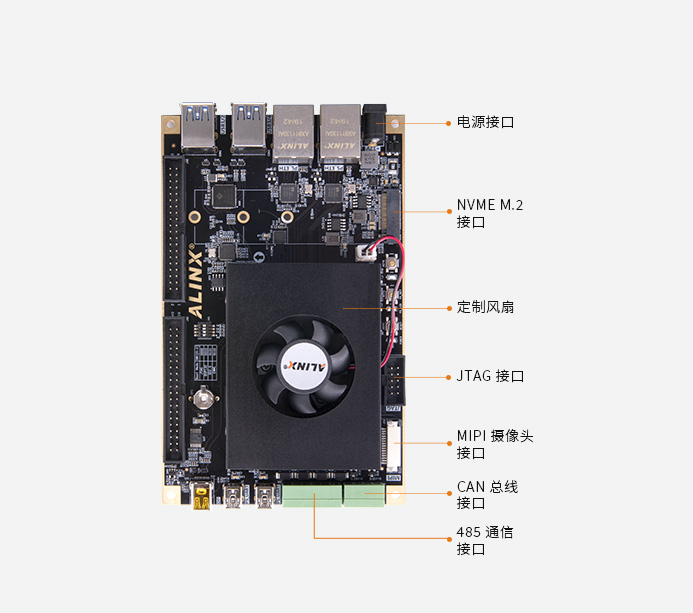

功能接口

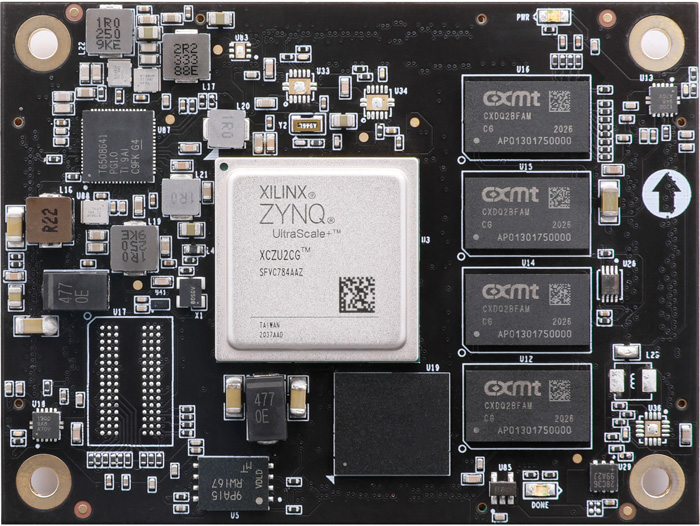

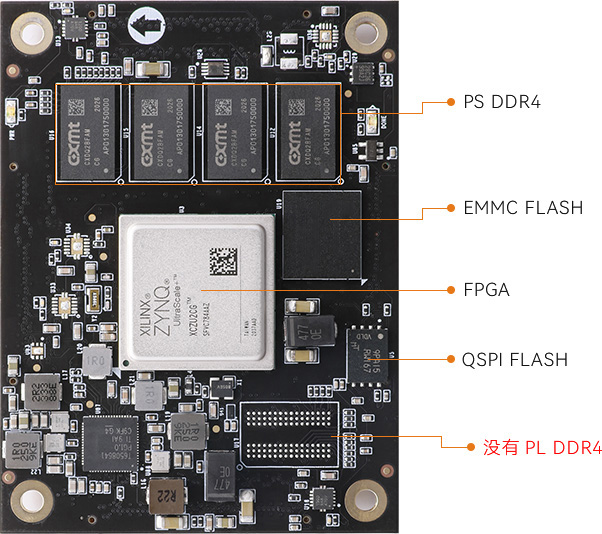

·核心板



點擊上方圖片查看核心板詳情>>

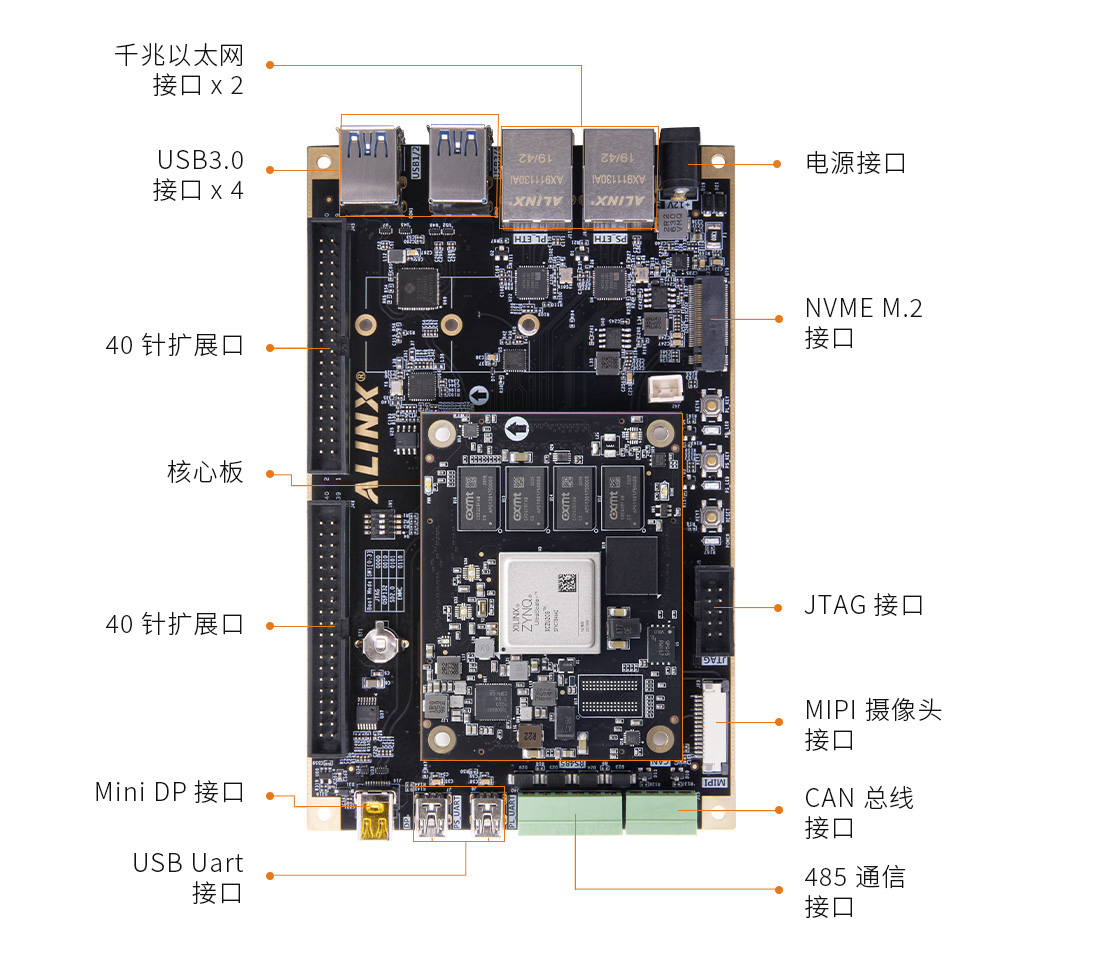

·開發板


產品參數


核心板主要參數

核心板

ACU2CG

FPGA型號

XCZU2EG- 1SFVC784E

內核CPU

ARM Cortex-A53 x2 主頻1.2GHz
ARM Cortex-R5 x2 500MHz

芯片GPU

-

內存

PS端DDR4, 2GB 64bit, 2400Mbps

速度等級

  -1

芯片級別

商業級

芯片工作溫度

0°c~70°c

邏輯單元

103K

觸發器

94K

查找表

47K

Block RAM

5.3Mb

DSP Slices

240

EMMC FLASH

8GB

QSPI FLASH

256Mbit

HP I/O

96個

HD I/O

84個

功能和接口

DDR4

PS端4片512MB DDR4,共2GB,64bit,數據速率2400Mbps

QSPI Flash

1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

EMMC Flash

1片 8GB eMMC FLASH,作為系統大容量的存儲設備

DP 接口

1 路Mini Display Port 輸出顯示接口,最高支持 4K@30Hz 或 1080P@60Hz 輸出

M.2 接口

1 路標準NVME M.2 接口,接 M.2 SSD 固態硬盤(需要自己購買)

MIPI接口

1個MIPI 攝像頭接口,連接ALINX MIPI 接口 OV5640 攝像頭

USB3.0 接口

4路USB3.0接口,用于連接外部的 USB 外設

USB轉串口

2路Uart轉USB接口,用于和電腦通信,方便用戶調試

千兆以太網接口

2路千兆以太網接口,和電腦或其它網絡設備進行以太網數據交換

晶振

1個單端33.333MHz晶振提供給PS系統
1個差分200MHz晶振提供給PL邏輯DDR參考時鐘

485 通信接口

2 路 485 通信接口,為用戶 485 通信服務

CAN 通信接口

2 路 CAN 通信接口,為用戶 CAN 通信服務

JTAG口

10 針 2.54mm 標準的 JTAG 口,用于 FPGA 程序的下載和調試

溫度傳感器

1 片溫度傳感器芯片LM75,檢測周圍環境溫度

EEPROM

1 片IIC 接口的EEPROM 24LC04

SD 卡座

1路 Micro SD 卡座,支持 SD 模式和 SPI 模式

RTC 實時時鐘

1 路內置的RTC 實時時鐘

LED燈

5 個LED燈, 核心板上2 個,底板上3 個

按鍵

3 個按鍵,1 個復位按鍵, 2 個用戶按鍵

40針擴展口

預留 2個 40 針 2.54mm 間距的擴展口,可以外接各種模塊(雙目 攝像頭,TFT LCD 屏,高速 AD 模塊等等)。擴展口包含 5V 電源 1 路,3.3V 電源 2 路,地 3 路,IO 口 34 路。

電源參數

輸入電壓

+12V 電壓輸入

供電

12V/3A供電

輸入電流

3A最大電流





包裝清單

FPGA開發板

1塊

散熱風扇

1個

Mini USB 線

1根

USB下載器

1套

12V 電源

1個

透明保護板

1個

TF卡

1個

讀卡器

1個

結構尺寸

尺寸大小

核心板80mmx60mm,擴展板160mm x 100mm

疊層數量

核心板16層 PCB板設計,擴展板采用6層 PCB板設計 預留獨立電源層和GND層


內存64bit DDR4超強組合

商業級FPGA芯片  雙ARM 應用處理器

2x  ARM Cortex-A53,1.2GHz;雙核 Cortex?-R5, 500MHz;PS端2GB DDR4,64bit,數據速率2400Mbps


支持XILINX VITIS-AI DPU

AI識別檢測、深度計算學習

智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網

車輛識別

紅外車輛識別


行人識別

室內人物識別

火災檢測

安全帽檢測

混凝土缺陷檢測

PCB缺陷檢測

豐富的擴展接口

多領域開發 高速傳輸

深度學習、AI計算、視頻處理、高速數據傳輸處理等


采用核心板加擴展板的模式,方便用戶對核心板的二次開發利用。

豐富的外圍接口:1個FMC LPC接口、2路SFP光纖接口、HDMI 輸入輸出各1路、1路NVME M.2接口、1路DP接口、1個MIPI攝像頭接口、4個USB3.0接口、2路千兆以太網接口、2路UART串口接口、1路SD卡接口、2路CAN總線接口,2路RS485接口,支持AI智能,云計算,深度學習,網絡通信,高速數據傳輸,視頻圖像處理和工業控制等多領域應用

智能識別、醫療安防、車載數碼、工業控制、智能電網

攝像頭采集系統 視頻圖像采集處理

MIPI攝像頭模塊上機展示圖

    MIPI攝像頭模塊AN5641 進行視頻采集,通過開發板的Mini DP接口顯示到顯示器上

數據采集展示

信號數據采集系統

AN9767/AN706模塊上機展示圖

*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊,運行系統進行波形數據繪制,通過開發板的mini DP接口顯示到顯示器

所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

所有配件及贈品不在保修范圍內。
