購買須知：
該系列開發板有 AX7Z020 和 AX7Z020B 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
廣泛應用于安防監控、汽車電子、機器視覺、智能制造、視頻音頻采集處理、 醫療設備、儀器儀表、智能電網、數據中心等行業
雙核 ARM CORTEX-A9
1GB,32bit
CAN/RS485、以太網、USB、UART、JTAG等接口
最高支持1080P@60Hz輸出
開發軟件版本：Vivado 2017.4, linux 內核：petalinux4.9.0-xilinx-v2017.4
開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
FPGA實驗篇
01. 軟件包和開發板檢測
02 ZYNQ簡介
03. Vivado開發環境
04. PL“ Hello World ”LED試驗
05. HDMI輸出實驗
06. 體驗ARM，裸機輸出“ Hello World ”
07. PS定時器中斷實驗
08. PS端MIO的使用
09. PS端EMIO的使用
10. PL端AXI GPIO的使用
11. 以太網實驗（ LWIP ）
12. 自定義IP實驗
13. 使用VDMA驅動HDMI顯示
14. 安裝虛擬機和Ubuntu系統
15. Ubuntu安裝Linux版Vivado軟件
16. PetaLinux工具安裝
17. NFS服務軟件安裝
18. 用PetaLinux定制Linux系統
19. 用SDK開發Linux程序
20. Linux下GPIO實驗
21. PetaLinux下的HDMI顯示
22. 使用Debian 8桌面系統
23. 制作QSPL Flash啟動 Linux
SDK實驗
01. PS端UART讀寫控制
02. XADC的使用
03. I2C的讀寫
04. CAN總線讀寫
05. RS485測試
06. PL讀寫PS端DDR數據
07. 通過BRAM實現PS與PL數 據交互
08. 雙核AMP的使用
09. ZYNQ下使用Free RTOS
10. DMA環通測試
11. DMA使用之DAC波形發生器 （ AN108 ）
12. DMA使用之ADC示波器 （ AN108 ）
13. DMA使用之ADC示波器 (AN9238)
14. DMA使用之ADC示波器 （ AN706）
15. 基于AN108 ADC模塊Scatter Gather DMA使用
16. AN9767 DAC模塊Scatter Gather DMA使用
17. OV5640雙目攝像頭模塊單目顯示一
18. OV5640雙目攝像頭模塊雙目顯示二
19. 雙目攝像頭以太網傳輸
20. SD卡讀寫操作BMP圖片顯示
21. SD卡讀寫操作之攝像頭抓拍
22. 音頻AN831模塊錄音與播放
23. AN5641模塊 MIPI采集顯示
24. 7寸觸摸屏模塊顯示 25. 7寸觸摸屏GUI及觸摸控制
26. AN108 ADC采集以太網傳輸
27. AN9238 ADC采集以太網傳輸
28. AN706 ADC采集以太網傳輸
29. 基于UDP/TCP遠程更新QSPI Flash
HLS實驗
01.初識HLS
02.HLS狀態指示LED試驗
03.HLS的浮點運算試驗
04.HLS視頻庫視頻彩條輸出試驗
05.HLS視頻幀緩存管理試驗
06.HLS視頻圖像縮放疊加試驗
07.HLS視頻字符疊加試驗
08.HLS圖像對比調整
09.HLS攝像頭自動聚焦試驗
10.HLS邊緣檢測
11.HLS角點檢測FAST試驗
12.HLS快速傅里葉變換FFT試驗
Linux實驗
01. QT在ZYNQ上的應用
02. USB攝像頭OpenCV應用顯示
03. 雙目攝像頭模塊OpenCV顯示
04. 觸摸屏模塊應用
05. AXI DMA讀寫測試
06. DMA AN9238 ADC波形顯示
07. AN706DMAADC波形顯示
08. 自動運行的Petalinux程序
09. 附錄：Linux常用命令
AN831套餐
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN831
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
開發板

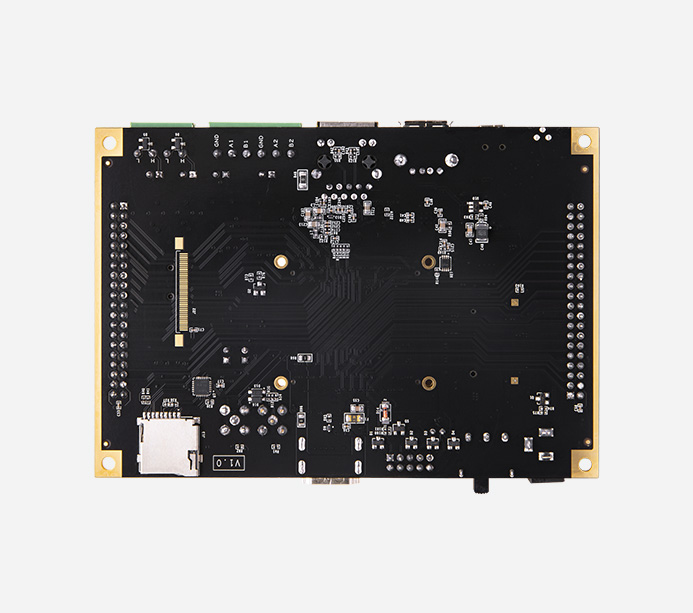

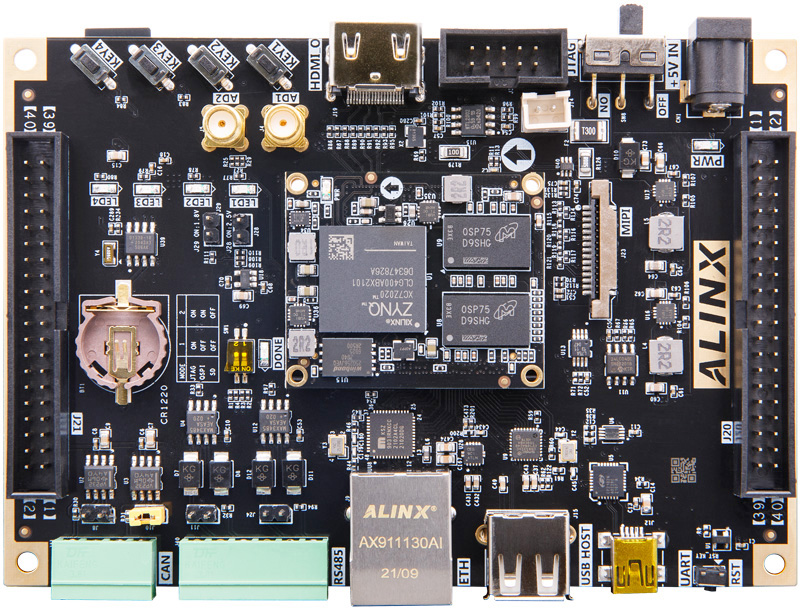

AX7Z020

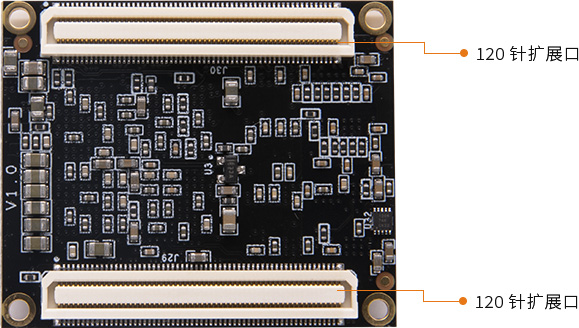

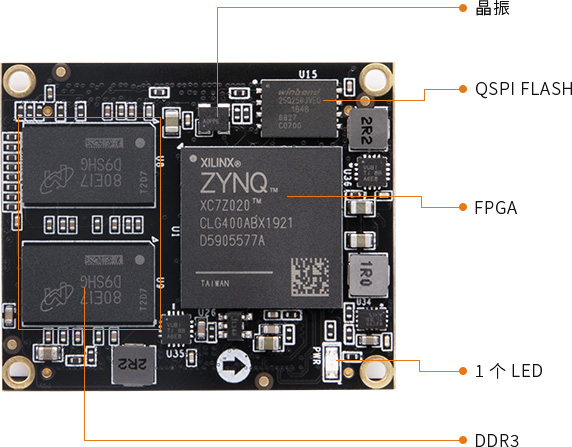

FPGA型號
XA7Z020-1CLG4001/ XC7Z020-2CLG400
內核CPU
雙核ARM Cortex-A9
內存
DDR3，1GB，32bit總線，數據速率1066Mbps
邏輯單元數量
85k
查找表
53200
觸發器
106400
乘法器
220
Block RAM
4.9Mb
PS MIO
48個
PL IO
120個

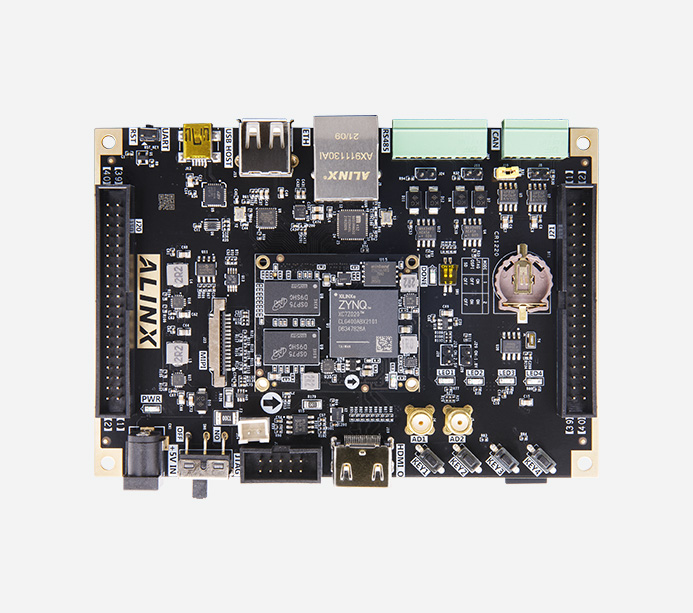

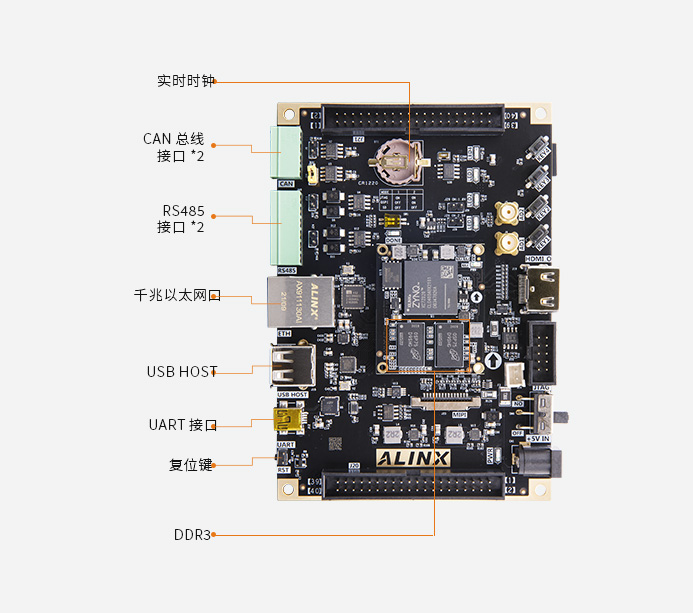

JTAG口
1個JTAG接口，對ZYNQ系統進行調試和下載
以太網接口
1個 10/100M/1000M 自適應以太網 RJ-45 接口,用于和電腦及其它網絡設備進行數據交換
HDMI接口
1個 HDMI 圖像視頻輸入輸出接口，1080P 圖像視頻輸出
USB HOST
1個 USB2.0 HOST 接口, 用于連接鼠標、鍵盤和U盤等USB外設
ＵSB Uart
1個 USB轉 Uart 接口, 用于和 PC 或外部設備的串口通信
CAN總線接口
2路 CAN總線接口，為用戶CAN 通信服務
RS485接口
2路RS485接口，為用戶485通信服務
AD接口
2路 AD接口，用于模擬信號的輸入和電壓轉換，SMA 接口形式
實時時鐘
1個 RTC 實時時鐘，配有電池座，電池的型號為CR1220 (電壓為3V，電池需另購)
QSPI FLASH
1片256Mbit QSPI FLASH，系統文件和用戶數據的存儲
LED
4個用戶LED, 2個 電源LED指示燈，1個配置LED燈
按鍵
4個用戶按鍵，1個 開關，1個復位按鍵
晶振
1個 33.333Mhz 有源晶振，給 PS 系統提供穩定的時鐘源
1個 50MHz 有源晶振，為 PL 邏輯提供額外的時鐘
SD 卡座
1 個 Micro SD 卡座，用于存儲操作系統鏡像和文件系統。
MIPI接口
1路 MIPI接口，用于連接MIPI攝像頭

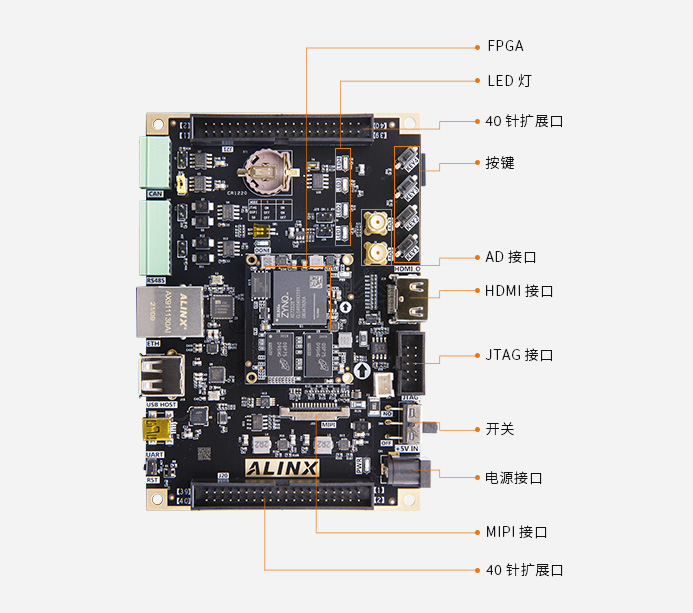

擴展口
2路 40針的擴展口(2.54mm 間距)，2個擴展口，引出68個IO可以接7寸TFT模塊、攝像頭模塊和AD/DA模塊等擴展模塊
EEPROM
1片 IIC 接口的 EEPROM 24LC04
溫度傳感器
1片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度
輸入電壓
+5V 電壓輸入
供電
5V/2A供電
輸入電流
2A 最大電流

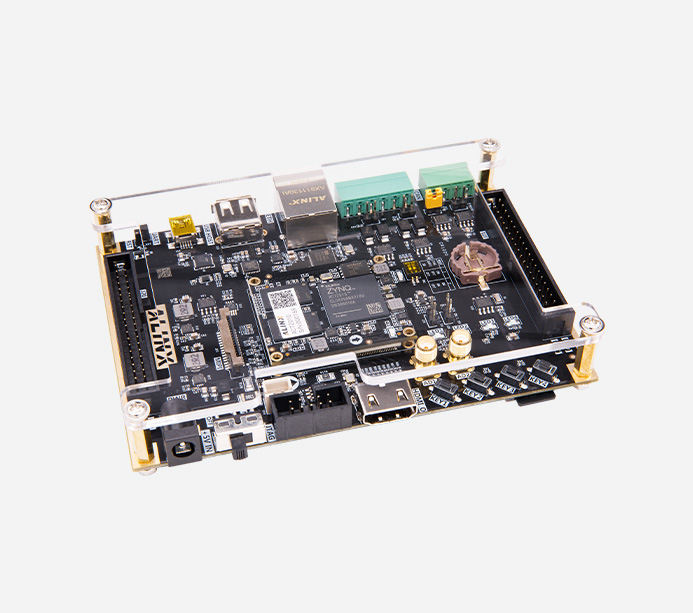

FPGA開發板
1塊
TF 卡
1個
Mini USB 線
2根
讀卡器
1個
5V 電源
1個
下載器
1個
亞克力板
1塊

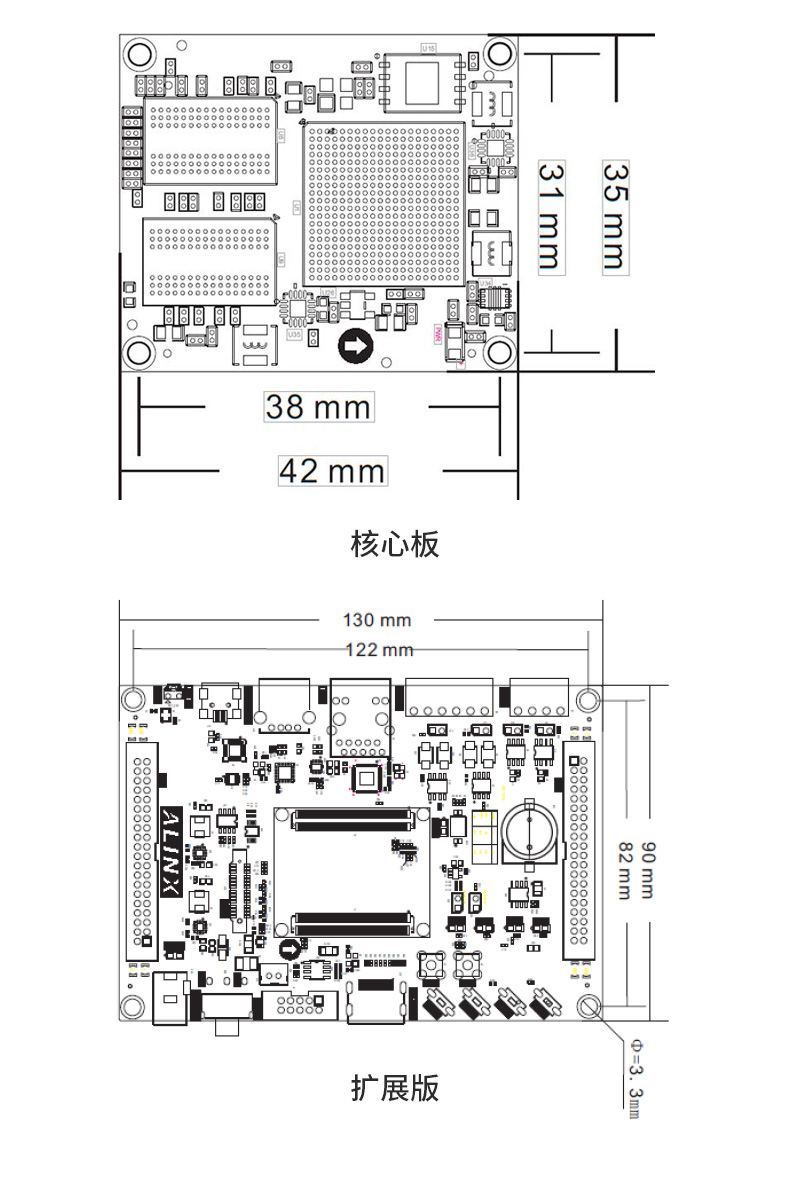

尺寸大小
核心板：35x 42x5.5mm；擴展版：130 x 90x17mm
疊層數量
核心板采用12層PCB設計擴展版采用8層 PCB板設計，預留獨立電源層和GND層
1GB,32bit內存
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊AN5642進行視頻采集，通過ZYNQ開發板的 HDMI接口顯示到顯示器上。
ZYNQ開發板運行Linux操作系 統，視頻數據使用QT進行顯示，實現雙目同步顯示。
AN9767/AN706模塊上機展示圖
信號源輸出的信號連接到AN9767/AN706模塊，通過ZYNQ開發 板的HDMI接口顯示到顯示器，運行Linux操作系統使用QT進行 波形數據繪制，整個過程涉及到PL跟PS的數據傳輸，以及Linux 系統下的軟件開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
