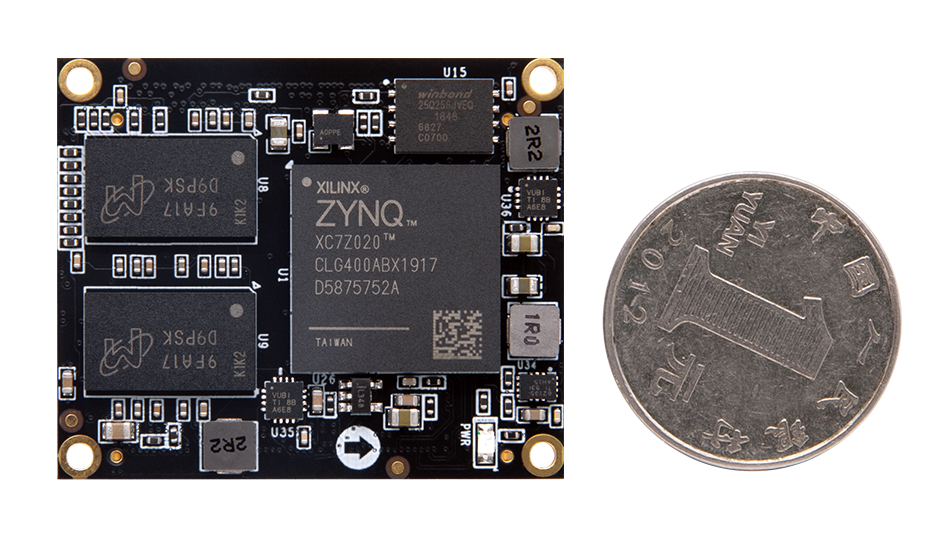

雙核ARM Cortex-A9，超小尺寸，工業級芯片

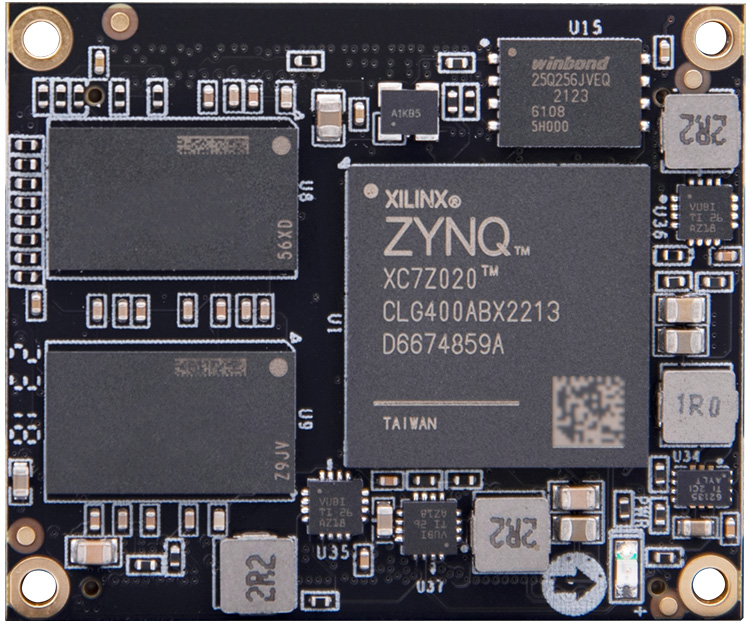

核心板
AC7Z020
FPGA型號
XA7Z020-1CLG400I /XC7Z020-2CLG400I
內核
雙核ARM Cortex-A9
內存
DDR3，1GB，32bit總線，數據速率1066Mbps
芯片級別
工業級,工作溫度-40°C~85°C
邏輯單元數量
85K
查找表
53,200
觸發器
106,400
DSP slice
220
Block RAM
4.9Mb
PS MIO
48個
PLIO
120個

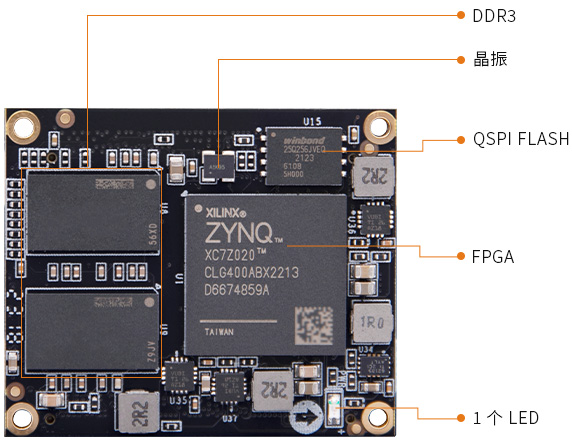

DDR3
32bit總線，數據速率1066Mbps
QSPI Flash
1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
AD 轉換器
2個 AD 轉換器,可測量片上電壓、溫度感應 采樣率1MBPS
晶振
33.33M PS端
擴展口
2路120 pin 松下工業級連接器
LED燈
1個LED電源指示燈
輸入電壓
5V供電
FPGA核心板
1塊
尺寸大小
35mm*42mmx5.5mm
連接器合高
3.0mm
疊層數量
12層 PCB板設計
搭配內存DDR3超強組合
2x ARM Cortex-A9，767MHz；1GB RAM 內存
提供原理圖、PCB結構圖、封裝、參考設計等 方便二次開發
適合高速數據通信、視頻音頻圖像采集處理， 高速數據采集、機器視覺、運動控制等方面
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
