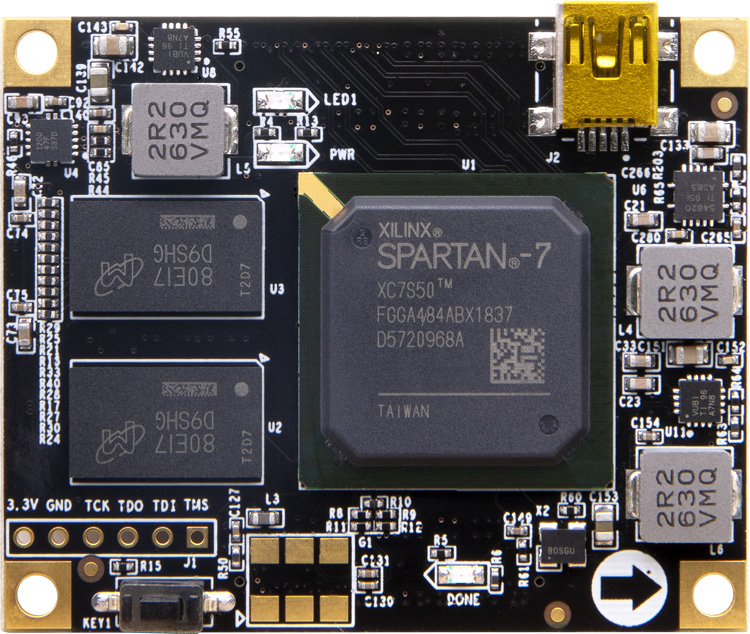

核心板
AC7050B
FPGA型號
XC7S50-1FGGA484I
邏輯單元
52160
DDR3
1GB,數據頻率333.3MHz
觸發器
65200
邏輯單元
52160
DSP處理單元
120個
查找表
8150
Block RAM
2700Kb
擴展IO數量
114個
電壓可調IO
75個
LVDS差分對
37對
溫度等級
工業級
速度等級
-1
工作溫度
-40°C-85°C
QSPI FLASH
1片128Mbit，作為 FPGA 系統的啟動鏡像
DDR3
2個共1GB；32bit總線
JTAG接口
用于程序調試和程序固化
晶振
1個50Mhz有源晶振，給系統提供穩定的時鐘源
1個預留差分晶振焊接盤位，用戶根據需要安裝不同頻率的時鐘

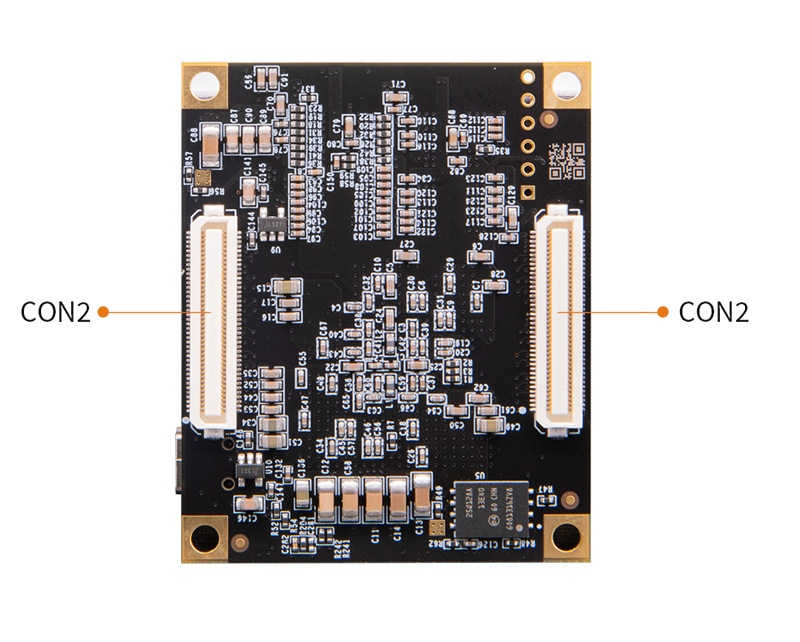

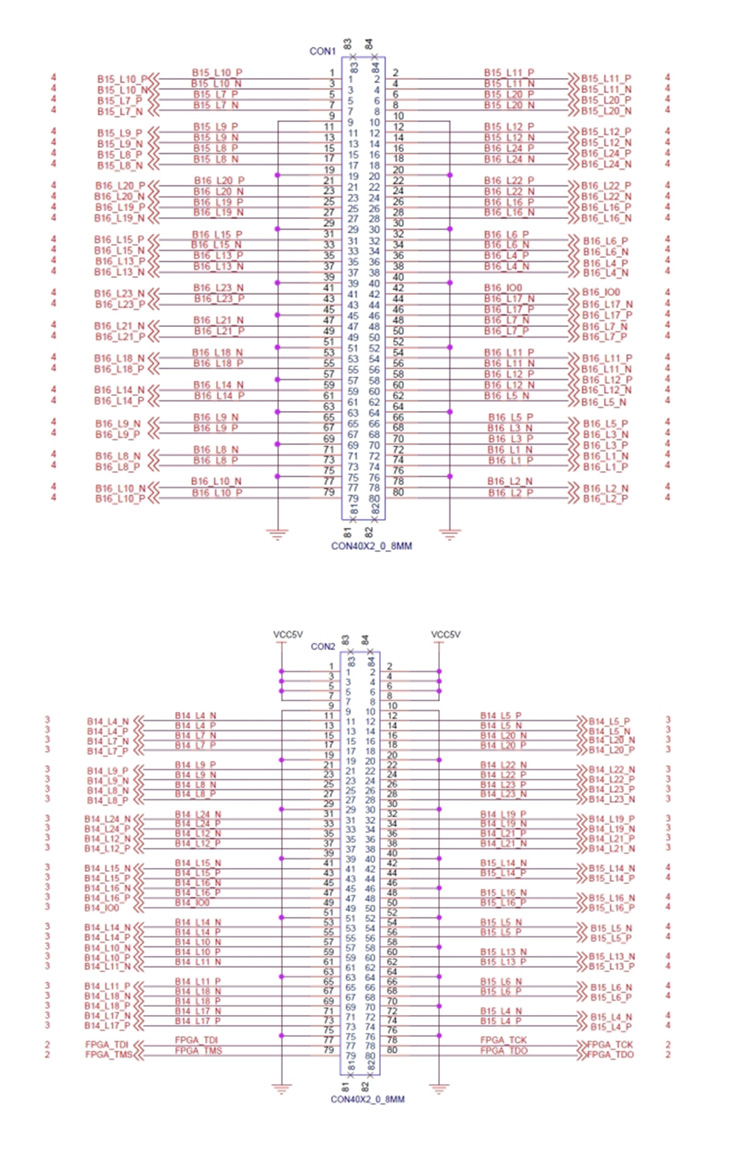

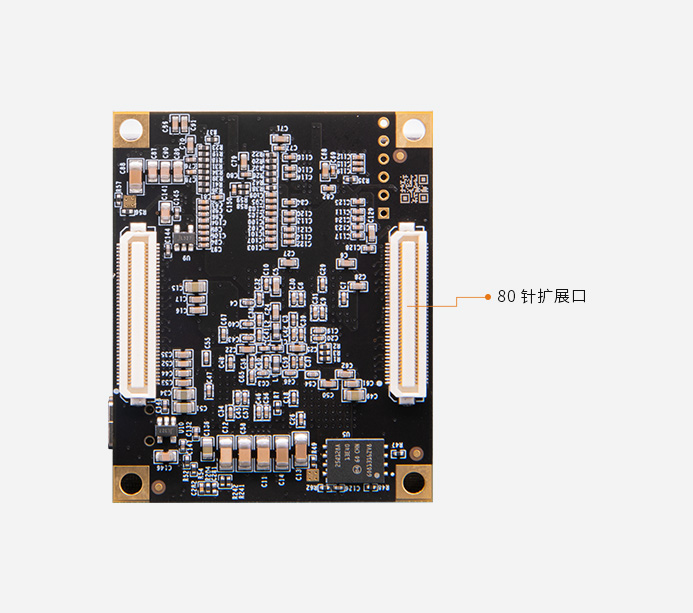

擴展口
2個80pin 高速板對板連接器，引出114個IO，12對LVDS
輸入電壓
+5V 電壓輸入
FPGA核心板
1塊
Mini USB線
1根
板對板連接器
2個

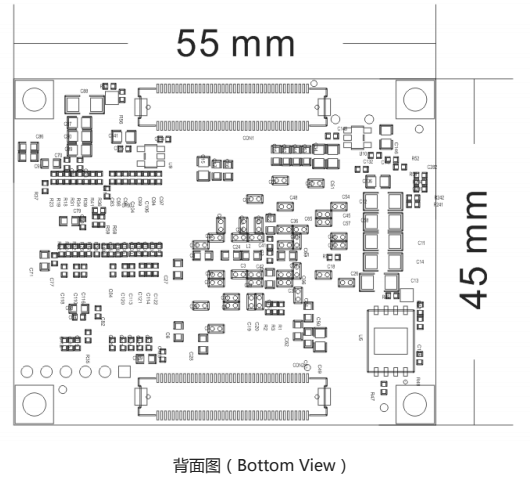

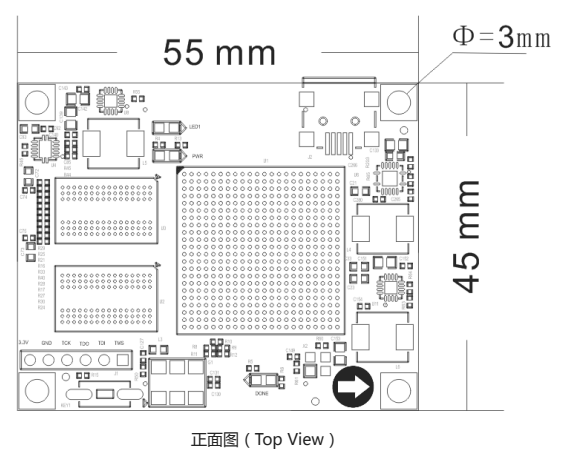

尺寸大小
55x45x8.4mm
連接器合高
2.0mm
疊層數量
8層 PCB板設計
板厚
提供原理圖、PCB結構圖、封裝、參考設計等 方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
