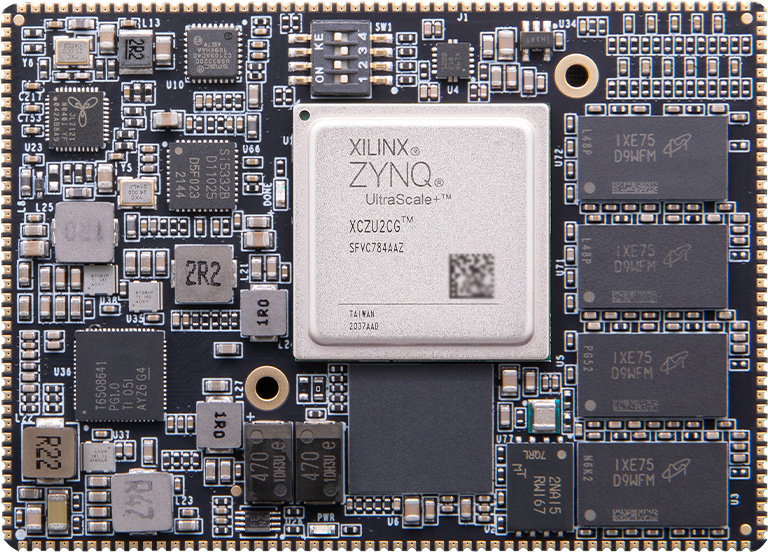

Xilinx Zynq UltraScale+ MPSoC FPGA核心板 郵票孔 XCZU2CG

核心板

M2CG

FPGA型號

XCZU2CG-1SFVC784E

速度等級

-1

工作溫度

商業級 ，0°C~70°C

CPU 內核

2x Cortex?-A53 2 x Cortex?-R5

CPU 頻率

1.2GHz | 500MHz

高速連接接口

PCIe Gen2 x1 , 1x USB3.0 , Sata 3.1 , DisplayPort 1x Tri-mode Gigabit Ethernet

普通連接接口

1x SD2.0, 1x JTAG

PS DDR4

4GB, 64bit

QSPI | EMMC Flash

32MB | 8GB

Logic Cells

103K

Flip-Flops

94K

LUTs

47K

Max. Distributed RAM

1.2Mb

Total Block RAM

5.3Mb

Clock Management Tiles (CMTs)

3

DSP Slices

240

PS MI/Os

15

PL I/Os

102

PL HP I/Os

96個

PL HD I/Os

6

連接方式

郵票孔

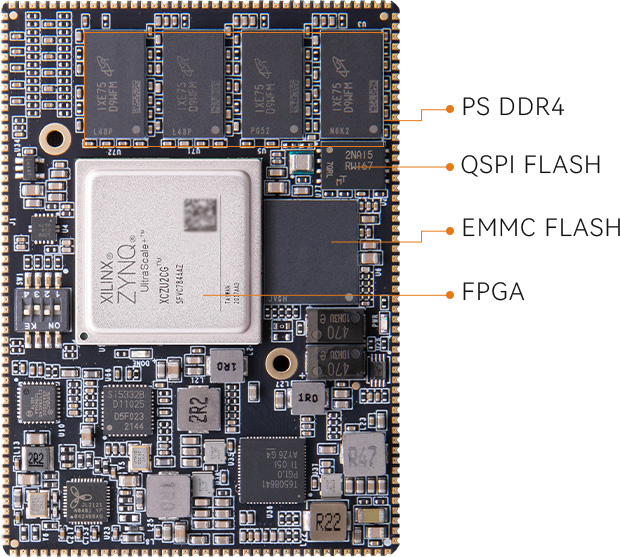

內存

4GB DDR4, 64bit

QSPI Flash

1 片 256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

晶振

1 個無源晶振提供給 PS 系統

輸入電壓

5V供電

FPGA 核心板

1塊

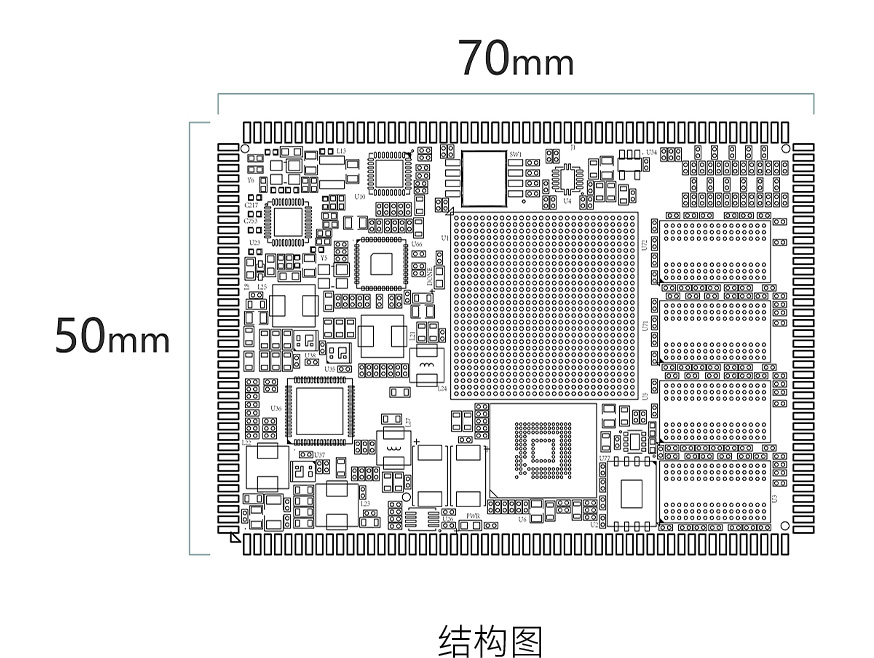

尺寸大小

70mm x 50mm

疊層數量

16 層，高質量 PCB 材質
