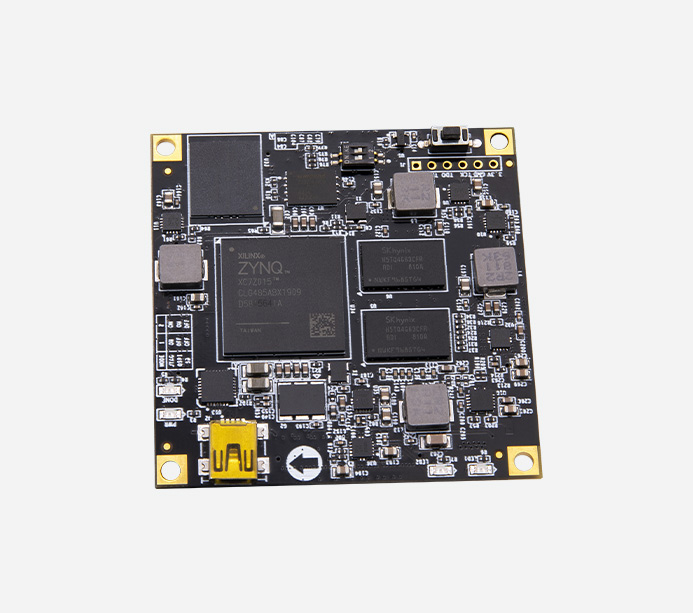

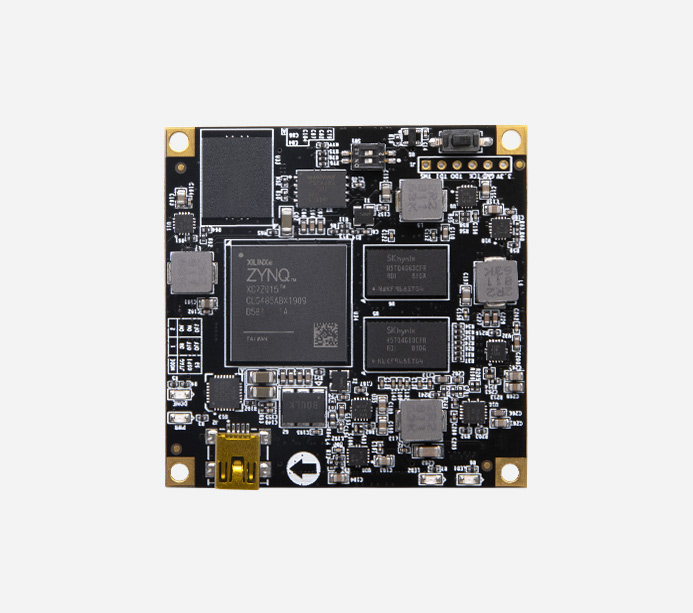

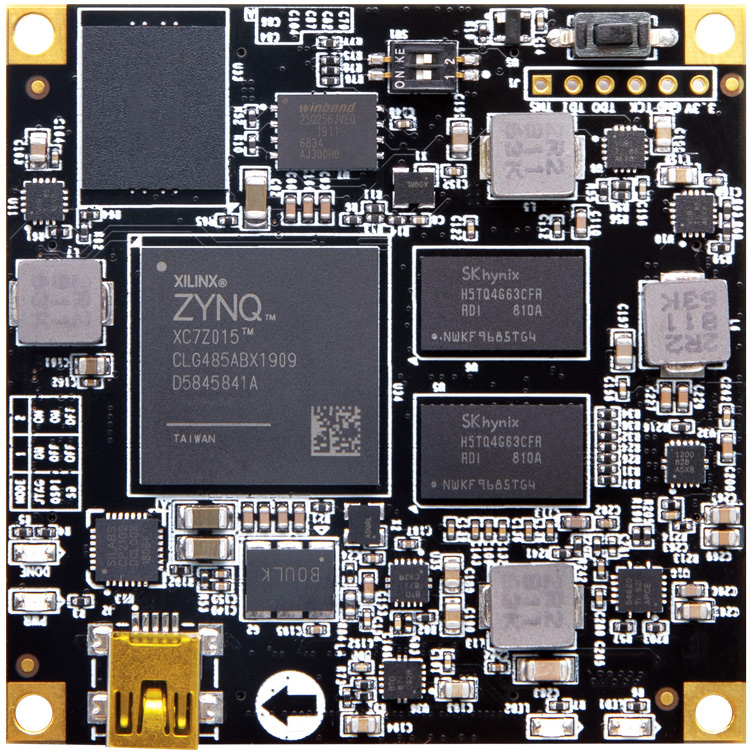

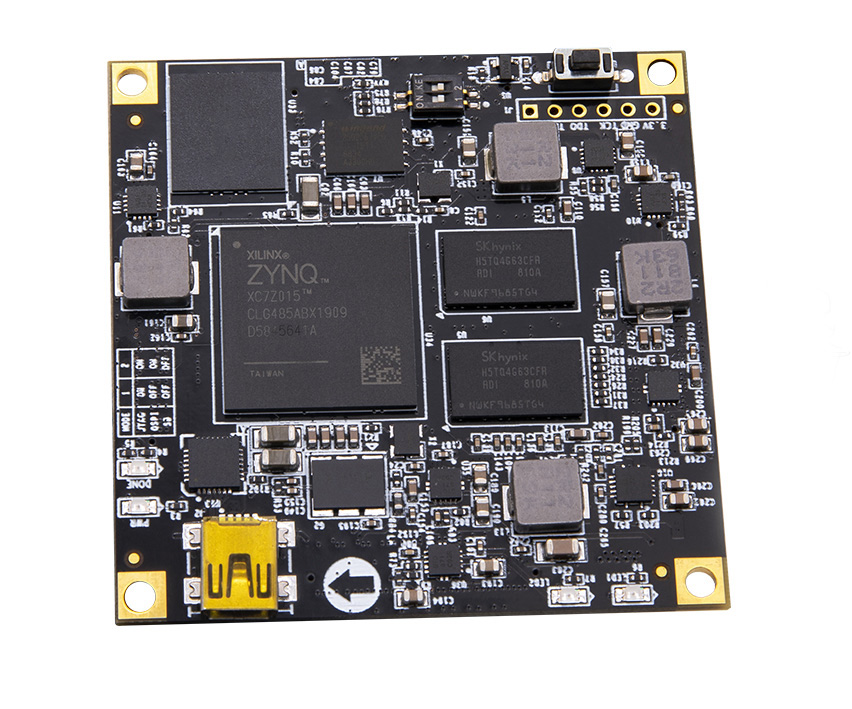

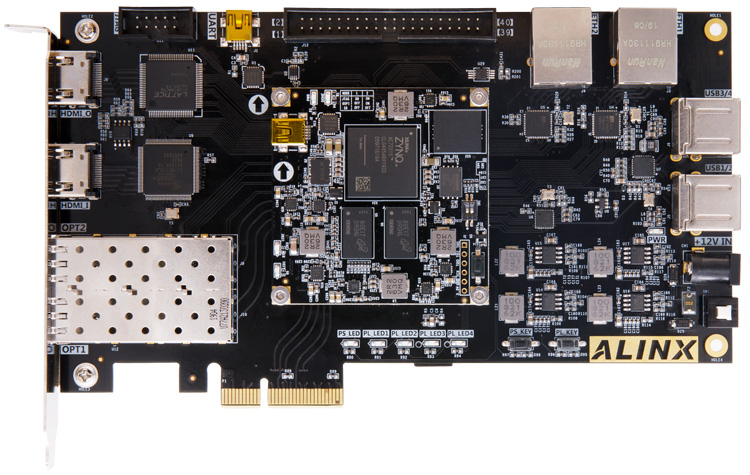

Xilinx ZYNQ-7000 ARM SOM FPGA 核心板 XC7Z015

核心板

AC7015B

FPGA型號

XC7Z015-2CLG485I

內核

雙核ARM Cortex-A9，主頻767MHz

內存

DDR3，1GB，數據速率1066Mbps

芯片級別

工業級,工作溫度-40°C~85°C

邏輯單元數量

74K

查找表

46200

觸發器

92400

乘法器

160(18x25MACCs)

Block RAM

3.3Mb

EMMC FLASH

8GB

QSPI FLASH

256MBit

MIO(ARM端)

39個

PL(FPGA端)

148個

LVDS差分對

24個

電壓可調IO

50個

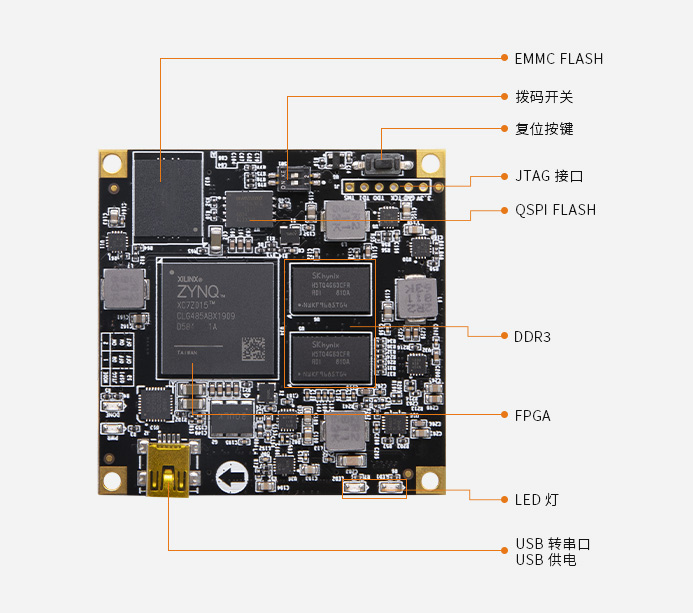

DDR3

32bit總線，數據速率1066Mbps

QSPI Flash

1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

JTAG接口

預留6針JTAG接口，用來核心板單獨 JTAG 下載和調試

AD 轉換器

芯片內部集成ADC，2個 AD 轉換器,可測量片上電壓、 溫度感應和高達 17 外部差分輸入通道，采樣率1MBPS

晶振

1個33.33Mhz有源晶振，為 PS端系統提供穩定的時鐘源
1個125Mhz有源晶振作為GTP 參考時鐘
1個150Mhz有源晶振作為 PL 系統時鐘源

USB串口

1路USB轉串口，可以與電腦通信，并提供5V供電

按鍵

1個復位按鍵

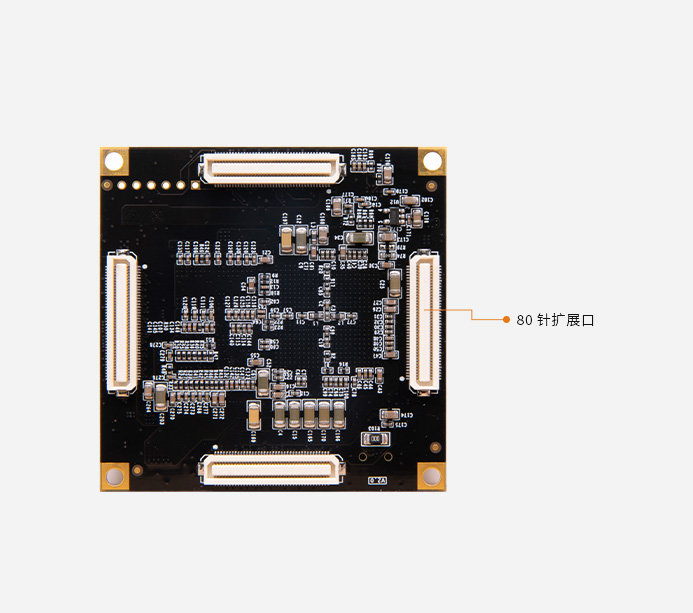

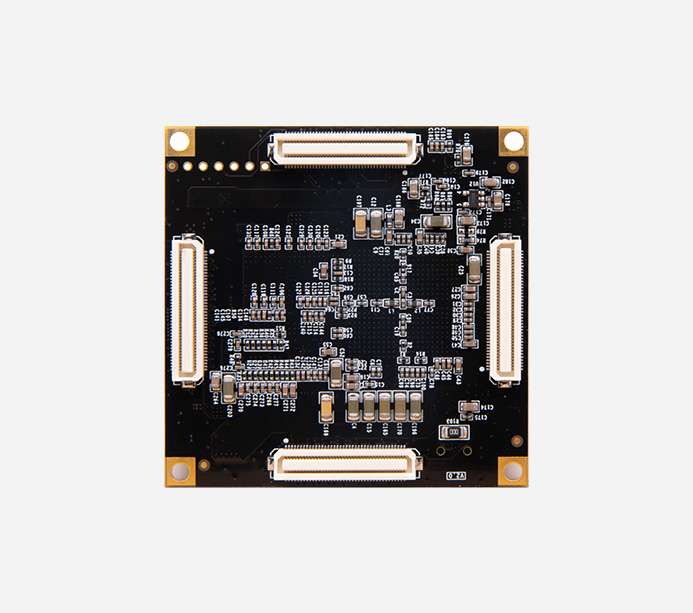

擴展口

4路80針擴展口

LED燈

2個LED電源指示燈,1個PS控制，1個PL控制

撥碼開關

用來配置ZYNQ系統的啟動模式：JTAG 調試模式, QSPI FLASH 和 SD卡啟動模式

輸入電壓

5V供電

FPGA核心板

1塊

Mini USB線

1根

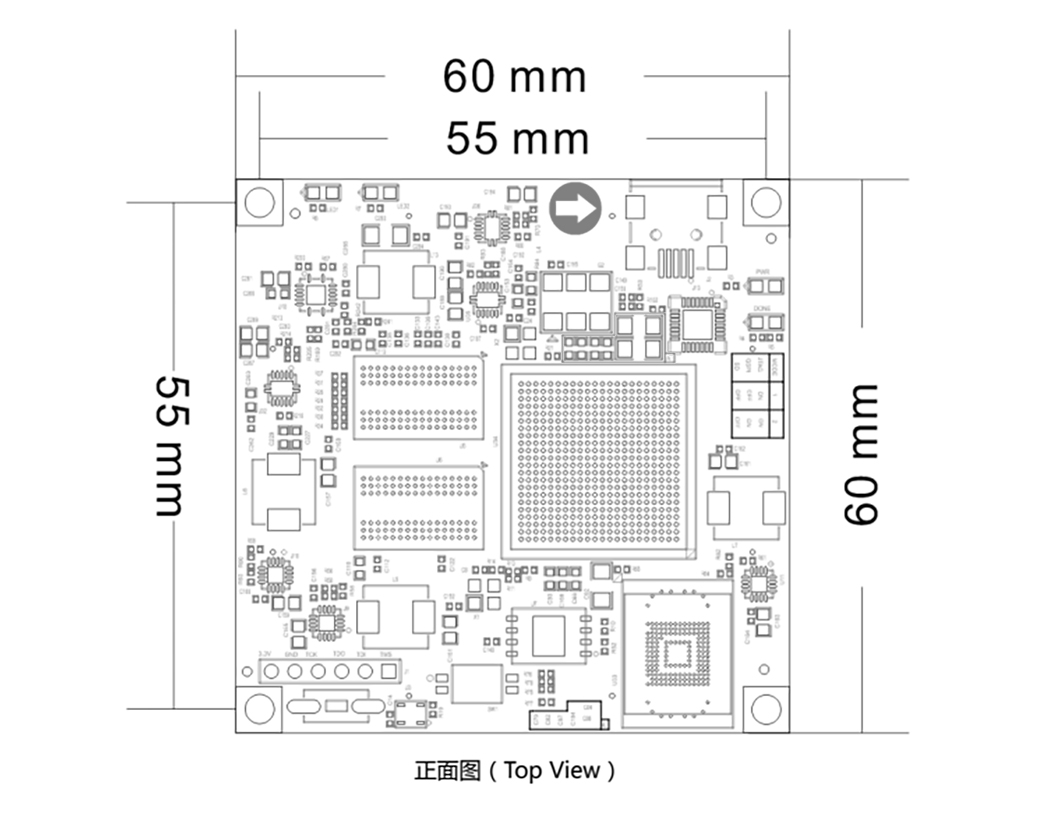

尺寸大小

60mm*60mmx8.4mm

連接器合高

2.0mm

疊層數量

10層 PCB板設計
