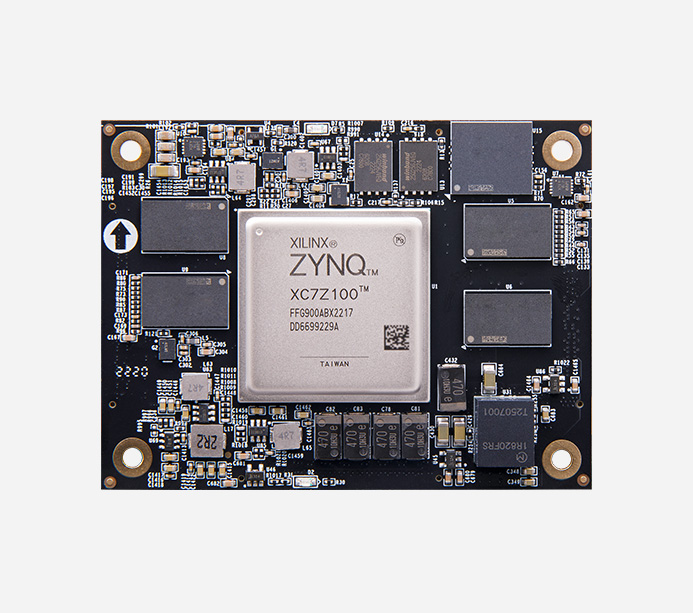

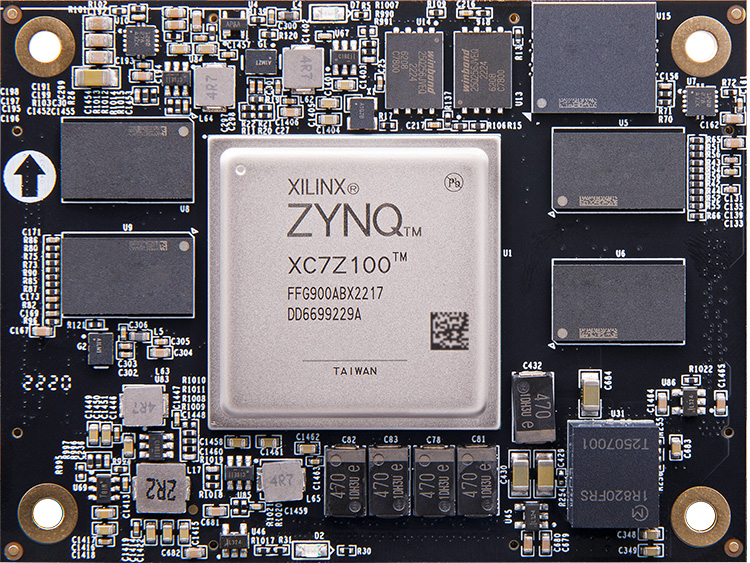

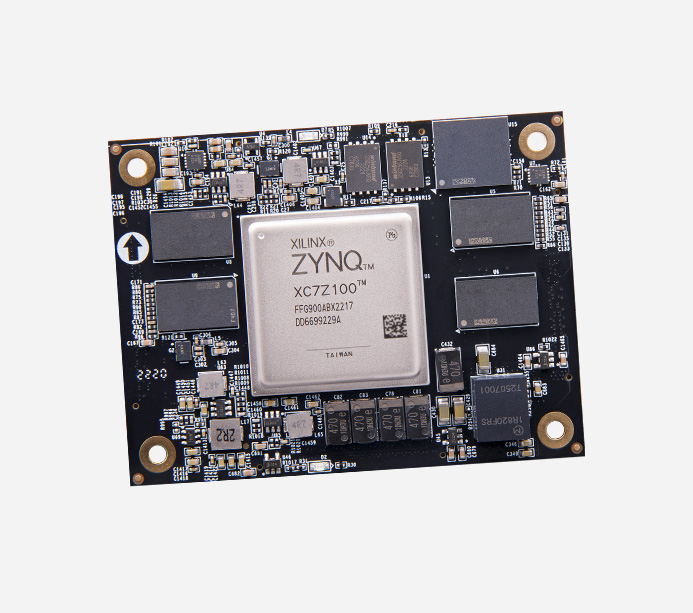

雙核 ARM Cortex-A9，工業級
核心板

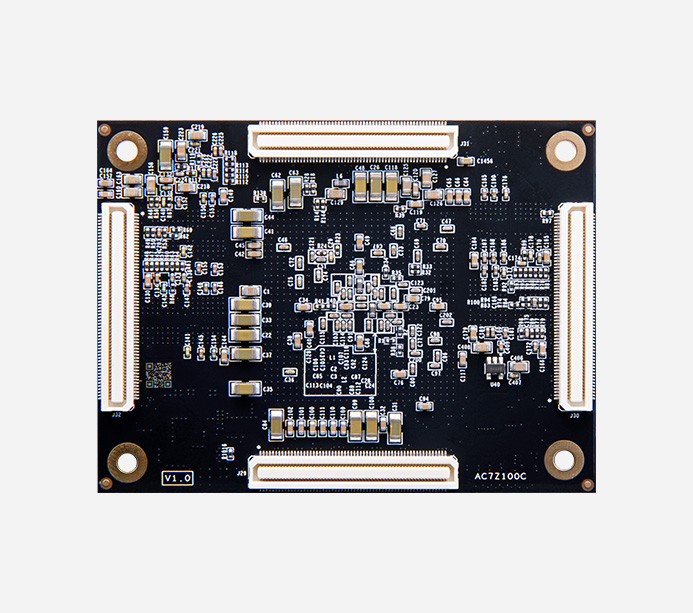

AC7Z100C
FPGA 型號
XC7Z100-2FFG900I
芯片 CPU
雙核 ARM Cortex-A9, 主頻 800MHz
PL 端內存
1GB DDR3，數據速率 1600Mbps
PS 端內存
1GB DDR3，數據速率 1066Mbps
速度等級
-2
芯片級別
工業級
工作溫度
-40°C~85°C
邏輯單元數量
444K
查找表
277400
觸發器
554800
乘法器
2020
收發器
16 路，支持 PCIE Gen2x8
Block RAM
25.6Mbit
MIO
37 個
PL IO 口
162 個
可調電壓 IO
96 個
LVDS 差分對
48 對
EMMC FLASH
8GB eMMC FLASH 芯片，用于啟動存儲配置和系統文件
QSPI Flash
2 片 256Mbit QSPI FLASH, 用于 FPGA 用戶數據的存儲
AD 轉換器
芯片內部集成 ADC；2 個 AD 轉換器，可測量片上電壓、溫度感應；17 個外部差分輸入通道，采樣率 1MBPS
晶振
1 個晶振 33.333MHz 為 PS 端提供鐘輸入
1 個差分晶振 200MHz 作 PL 系統時鐘源，DDR3 控制器的參考時鐘
1 個差分晶振 125Mhz 為 GTX 收發器提供參考時鐘
擴展口

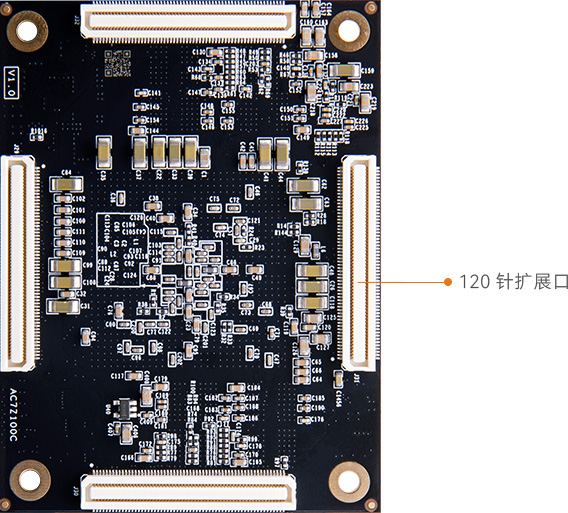

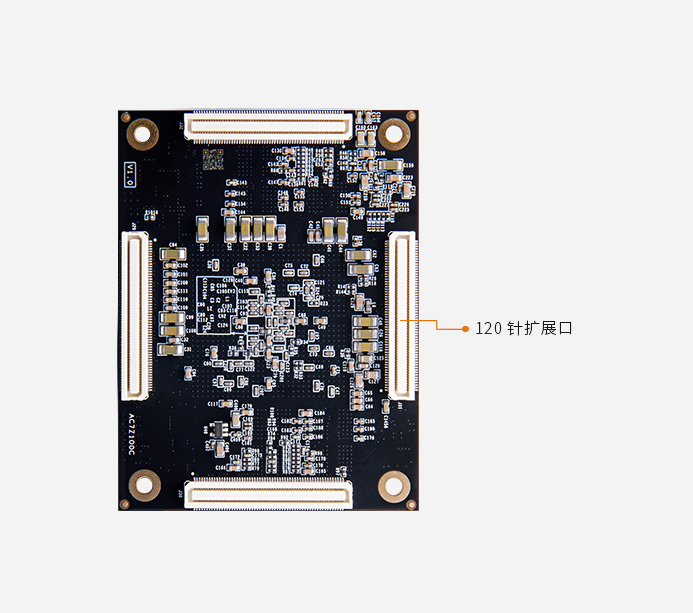

4 個 120pin 松下工業級連接器
輸入電壓
5V 供電
FPGA 核心板
1 塊
尺寸大小

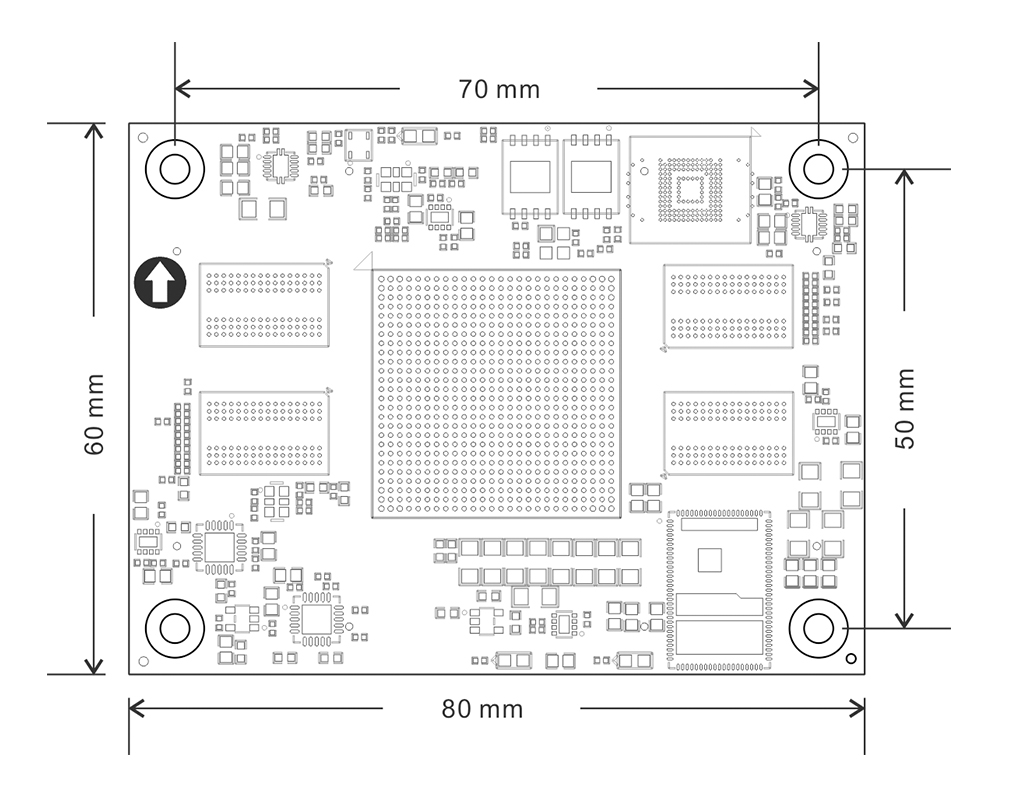

80mm x 60mm x 10.8mm
連接器合高
3.0mm
疊層數量
12 層 PCB 板設計

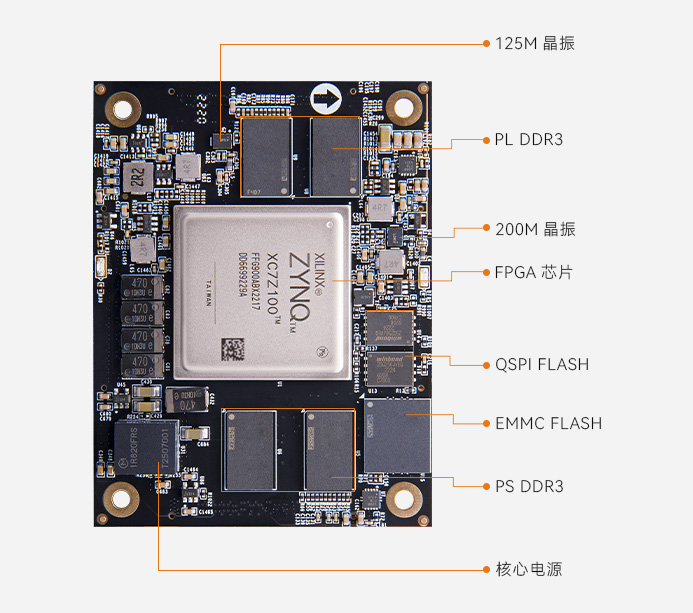

搭配內存 DDR3 超強組合
2x ARM Cortex-A9，800MHz；PS 端 1GB DDR3，數據速率 1066Mbps；PL 端 1GB DDR3，數據速率 1600Mbps
提供原理圖、PCB 結構圖、封裝、參考設計等，方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
