適合高速數據通信，視頻圖像處理，高速數據采集等

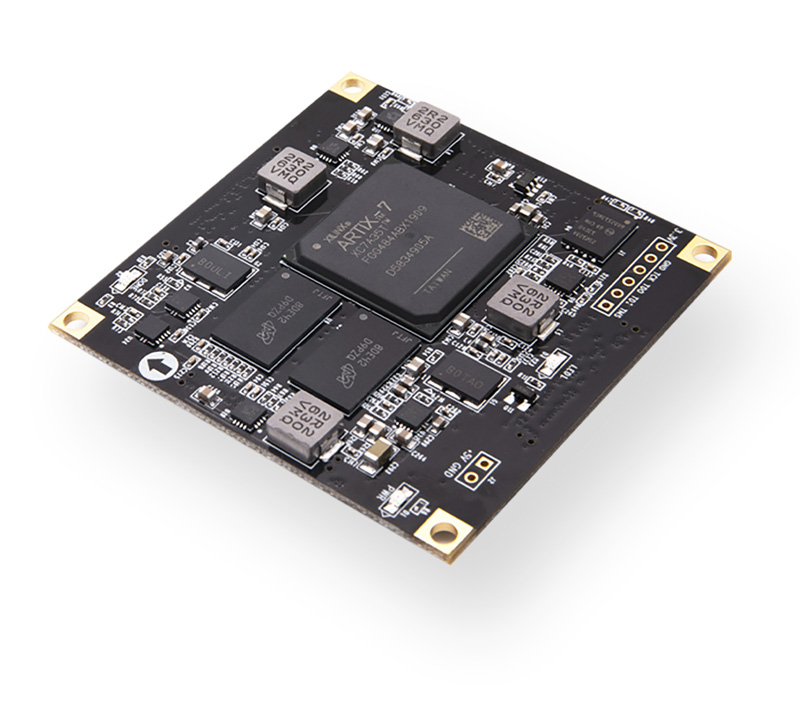

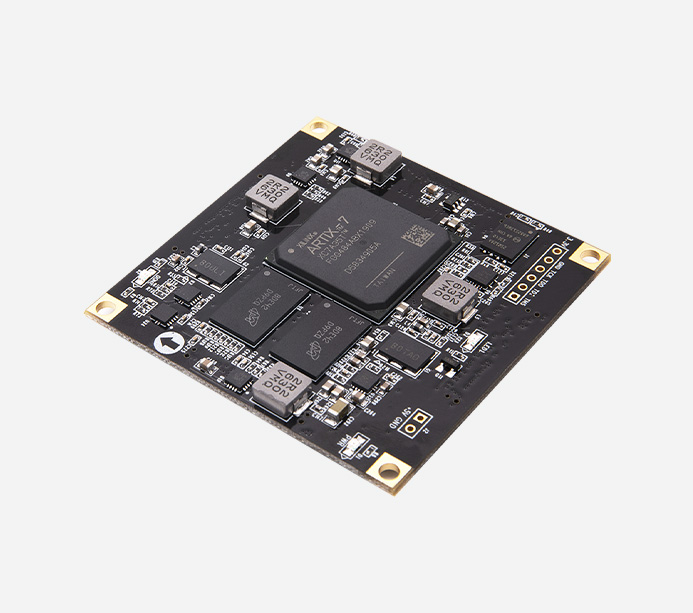

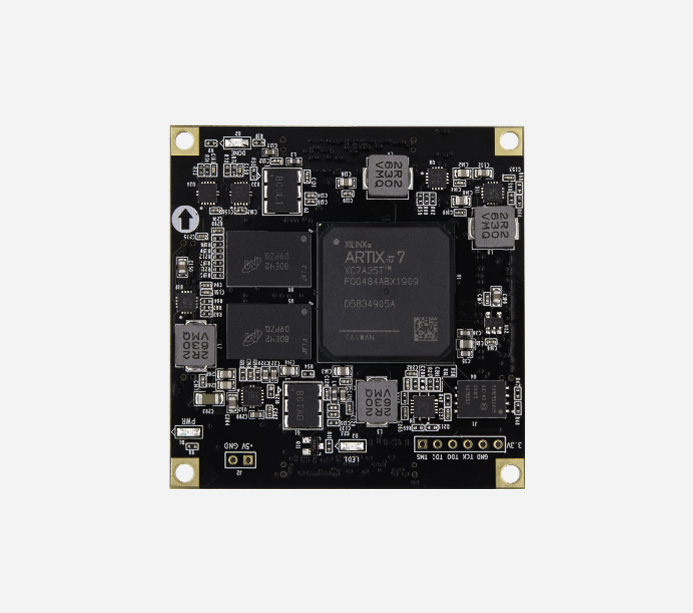

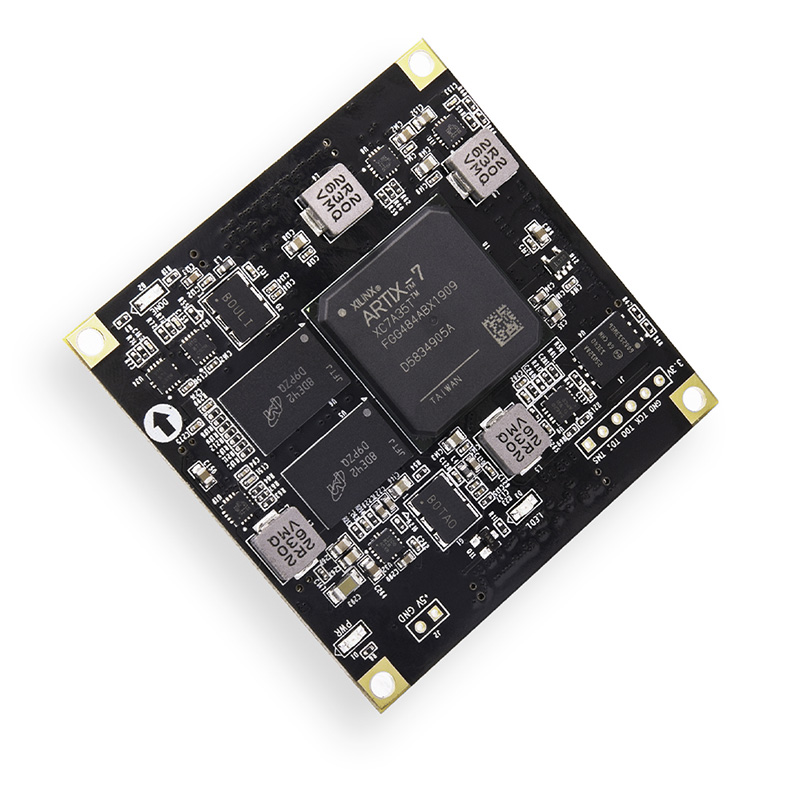

核心板
AC7A035
FPGA型號
XC7A35T-2FGG484I
邏輯單元
33280
查找表
5200
觸發器
41600
Block RAM
1800KB
DSP處理單元
90
擴展IO
146個IO（3.3V電平）
內存
DDR3 1GB,數據速率800MHz
QSPI FLASh
128MBit QSPI FLASH 系統文件和用戶數據的存儲
速度等級
-2
FPGA芯片級別
工業級
工作溫度
-40°c~85°c
擴展接口

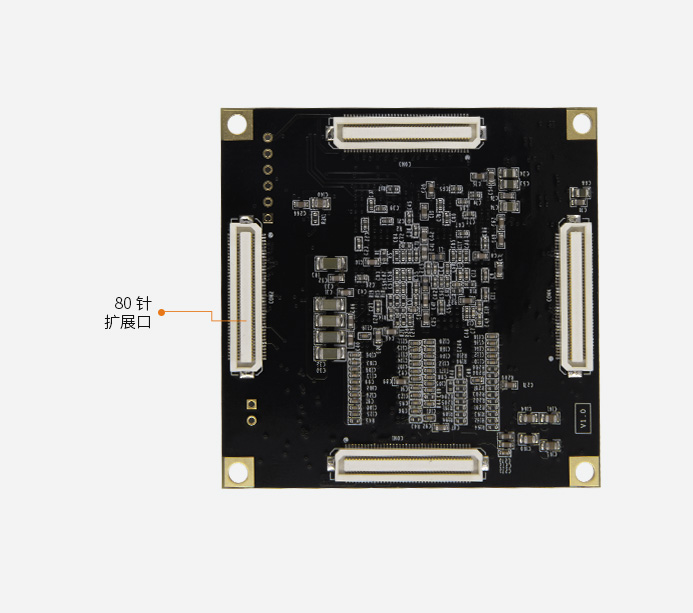

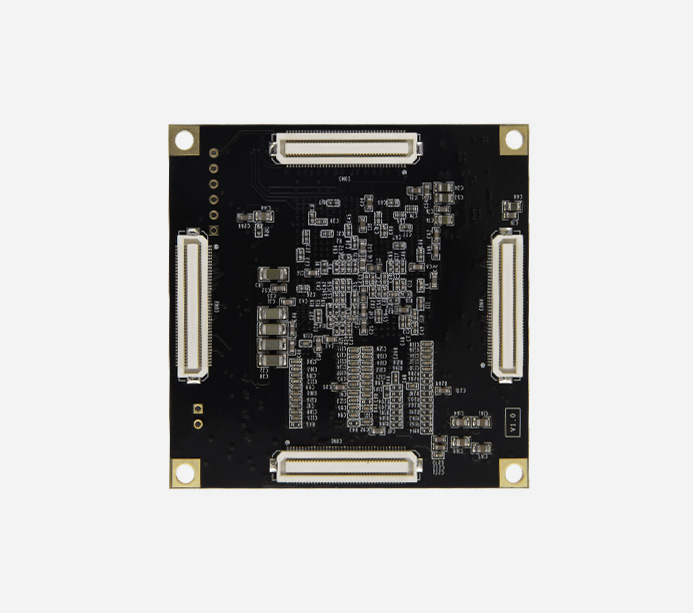

4個80Pin 間距0.5mm松下工業級高速板間連接器
模數轉換/XADC
1個12bit, 1Mbps AD
收發器
4路，6.6Gb/s max
PCIe Gen2
支持PCI Express 2.0x4

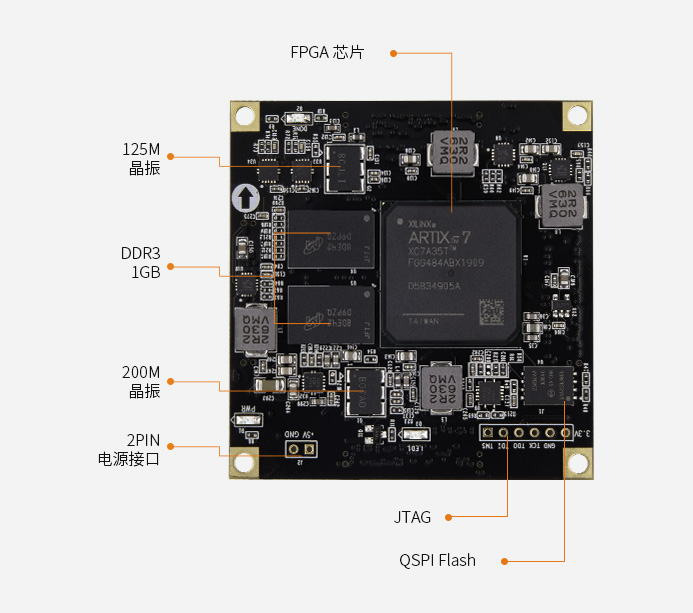

200M晶振
用于FPGA的系統主時鐘和產生DDR3控制時鐘
125M晶振
用于GTP收發器的參考時鐘輸入
JTAG
采用6針的2.54mm間距的單排測試孔
LED燈
1個電源指示燈(PWR)
1個配置LED燈(DONE)
1個用戶LED燈（LED1）
電源接口
2Pin的電源接口
擴展接口
4個80PIN間距0.5MM松下工業級高速板間連接器
輸入電壓
+5V 電壓輸入
輸入電流
2A 最大電流保護
供 電
底板供電
FPGA核心板
1塊
尺寸大小
60mm x 60mmx6.0mm
連接器合高
3.0mm
疊層數量
10層 PCB板設計
搭配內存DDR3超強組合
6.6Gb/s, 4路高速GTP, 1GB DDR3內存 , 支持PCI-E 2.0
提供原理圖、PCB結構圖、封裝、參考設計等 方便二次開發
高速數據傳輸、高帶寬、高容量，適合高速光纖數據通信、 視頻圖像處理，高速數據采集等方面使用
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
