XCZU4EV
產品型號
M4EV溫度等級
-40℃~85℃產地
上海價格
￥3999.00Mali-400 MP2 GPU及 16nm FinFET+ 可編程邏輯相結合 集成型 H.264 / H.265 視頻編解碼器，編解碼達 4Kx2K (60fps) 視頻
PS端4GB DDR4
8GB EMMC FLASH、32MB QSPI FLASH

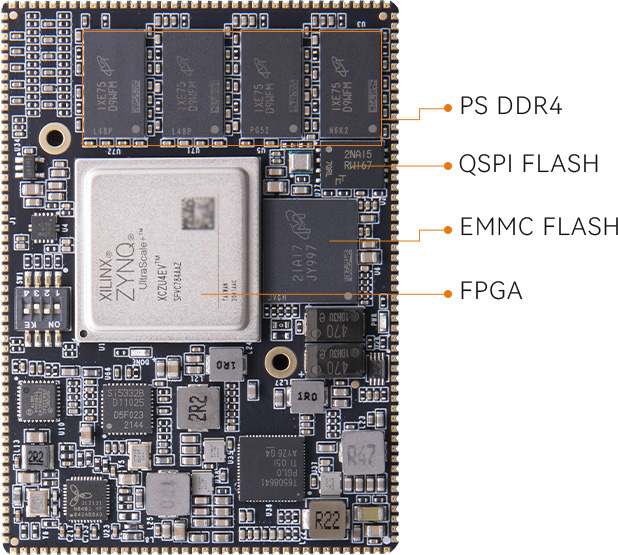

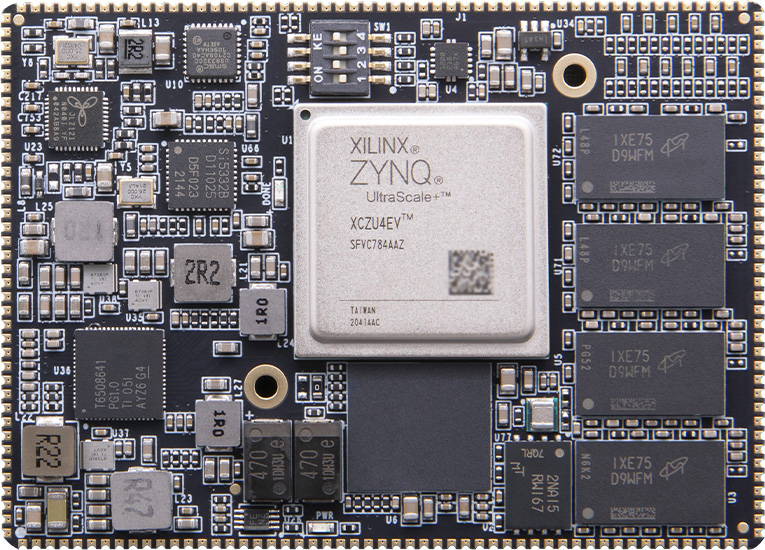

核心板
M4EV
FPGA型號
XCZU4EV-1SFVC784I
速度等級
-1
工作溫度
工業級，-40°C~85°C
CPU 內核
4 x Cortex?-A53 | 2 x Cortex?-R5
CPU 頻率
1.2GHz | 500MHz
GPU 圖形處理單
Mali?-400 MP2
高速連接接口
PCIe Gen2 x1 , 1x USB3.0 , Sata 3.1 , DisplayPort 1x Tri-mode Gigabit Ethernet
普通連接接口
1x SD2.0, 1x JTAG
PS DDR4
4GB, 64bit
QSPI | EMMC Flash
32MB | 8GB
Logic Cells
192K
Flip-Flops
176K
LUTs
88K
Max. Distributed RAM
2.6Mb
Total Block RAM | UltraRAM
4.5Mb | 13.5Mb
Clock Management Tiles (CMTs)
4
DSP Slices
728
Video Codec Unit
H.264/H.265
PS MI/Os
15
PL I/Os
102
PL HP I/Os
96
PL HD I/Os
6
連接方式
郵票孔
內存
4GB DDR4, 64bit
QSPI Flash
1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
晶振
1個無源晶振提供給 PS 系統
輸入電壓
5V供電
FPGA核心板
1塊

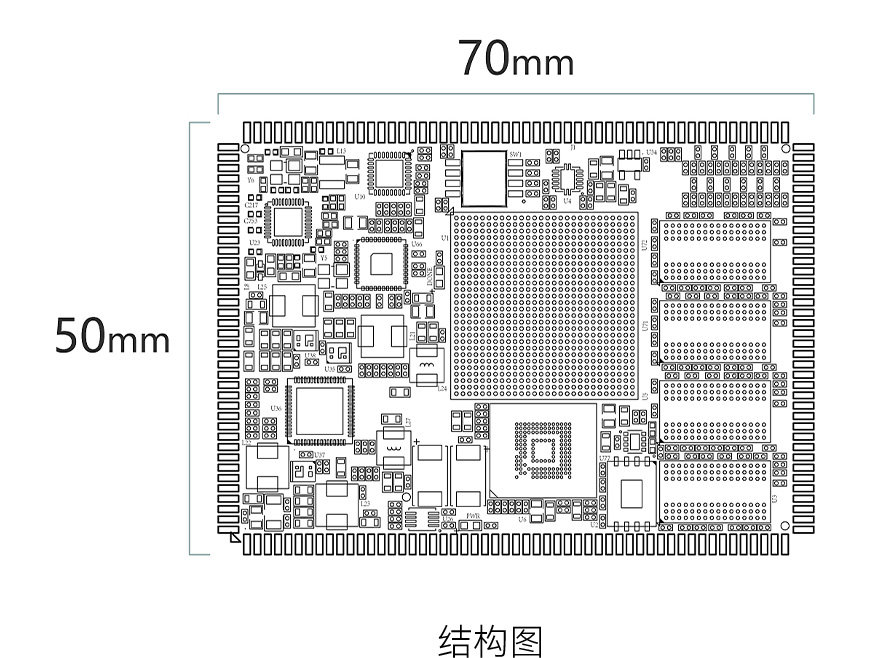

尺寸大小
70mm x 50mm
疊層數量
16層，高質量PCB材質
搭配Mali?-400 MP2 GPU 、內存64bit DDR4超強組合
4x ARM Cortex-A53，1.2GHz；2x ARM Cortex?-R5， 500MHz；PS端4GB DDR4
能夠同時編解碼達 4Kx2K (60fps) 視頻
提供原理圖、PCB結構圖(PDF)、封裝、參考設計等 方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
