XCZU19EG
產品型號
ACU19EG溫度等級
-40℃~85℃產地
上海EAN碼
6971390279786價格
￥39999.00四核 ARM? Cortex-A53 與雙核 Cortex-R5 實時處理器 Mali-400 MP2 GPU及 16nm FinFET+ 可編程邏輯相結合 滿足5G 無線基礎架構、高速數據交換存儲、工業控制、 AI智能、云計算、4K視頻傳輸處理以及航空航天應用
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU

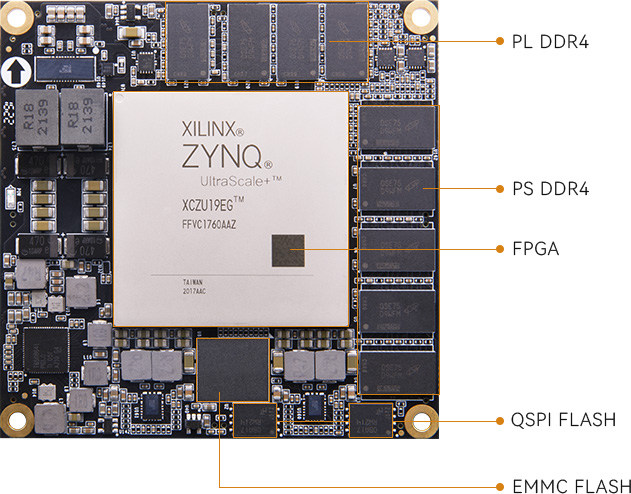

PS端4GB DDR4、PL端4GB DDR4
32GB eMMC FLASH、128MB QSPI FLASH

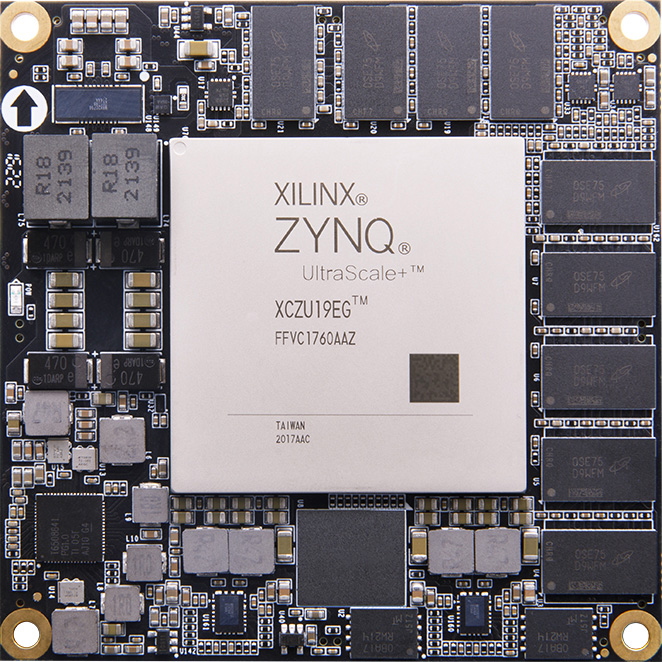

核心板
ACU19EG
FPGA型號
XCZU19EG-2FFVC1760I
芯片CPU
4x ARM Cortex-A53，1.333GHz 雙核 Cortex?-R5， 533MHz
芯片GPU
Mali?-400 MP2
核心板內存
PS端DDR4，4GB，72bit， 2400Mbps,支持ECC
PL端DDR4，4GB，64bit, 2400Mbps
PS端高速連接
PCIe? Gen2 x4, 2x USB3.0, SATA 3.1, DisplayPort, 4x Tri-mode Gigabit Ethernet
PS端一般連接
2xUSB 2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO
芯片級別
工業級,-40°c~85°c
Logic Cells
1,143K
Flip-Flops
1,045K
LUTs
523K
Distributed RAM
9.8Mb
Block RAM
34.6Mb
UltraRAM
36.0Mb
CMTs
11
DSP Slices
1,968
150G Interlaken
4
100G Ethernet
4
PL PCIE Gen 3
PCIE Gen3 x5
PL GTH
12.5Gb/s x32
PL GTY
28.21Gb/s x16
PL HP I/O
240個
PL HD I/O
96個
eMMC FLASH
32GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
QSPI FLASH
128MB,可以作為系統的啟動設備來存儲系統的啟動鏡像

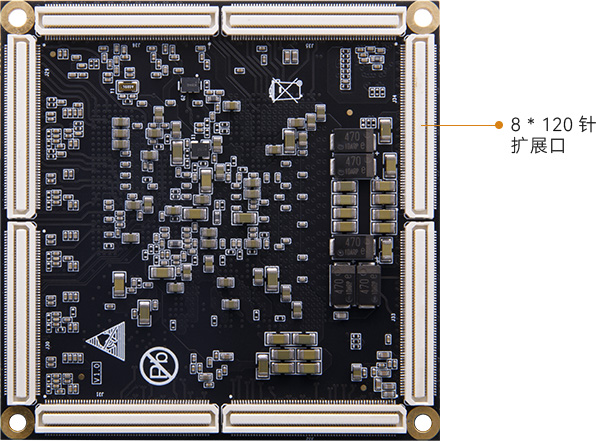

擴展口
8路120針0.5mm間距擴展口，接松下高速工業級板對板連接器
晶振
1個RTC實時時鐘為PS系統的提供32.768KHz的實時時鐘源
1個單端 33.333MHz 晶振提供給 PS 系統時鐘輸入
1差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鐘
輸入電壓
板對板連接器，12V供電
FPGA核心板
1塊

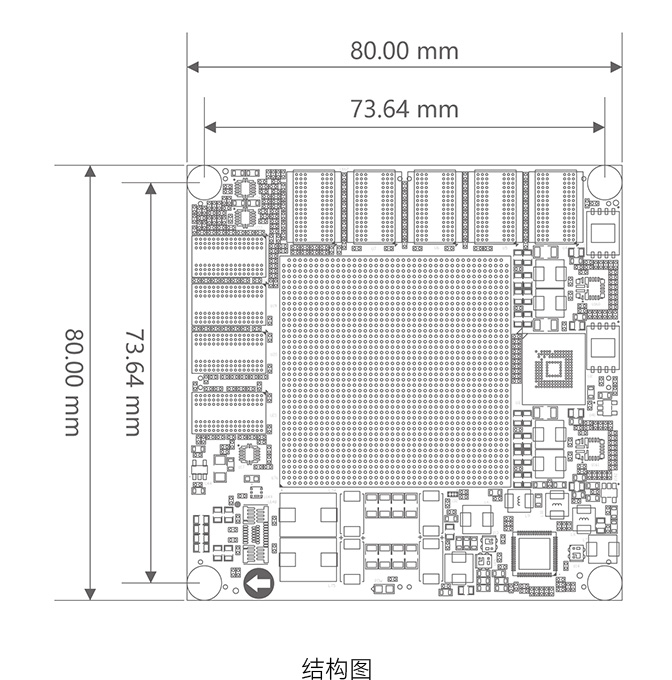

尺寸大小
80 x 80 x 11.8 mm
合高
3.0mm
疊層數量
16層，高質量PCB材質
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配Mali?-400 MP2 GPU 、內存64bit DDR4超強組合
4x ARM Cortex-A53，1.333GHz；雙核 Cortex?-R5， 533MHz；PS端104GB DDR4，72bit，數據速率2400Mbps；PL端8GB DDR4，64bit，數據速率2400Mbps
提供原理圖、PCB結構圖(PDF)、封裝、參考設計等 方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
