XCZU19EG
產品型號
Z19-P產地
上海EAN碼
6971390279762價格
￥59999.00滿足網絡通信、高速數據交換存儲、工業控制、深度學習、AI智能、云計算、4K視頻傳輸處理以及航空航天應用
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU
PS端4GB DDR4、PL端4GB DDR4
32GB eMMC FLASH、128MB QSPI FLASH
開發軟件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Vitis開發環境安裝
02 安裝虛擬機、Ubuntu系統
03. Ubuntu安裝Linux版Vitis軟件
04. Petalinux工具安裝
05. NFS服務軟件安裝
06. QT Creator開發環境
07. Linux常用命令
注：Vitis 2020.1
FPGA實驗篇
01. Ultrascale+ MPSoC介紹
02. PL的"Hello World"LED實驗
03. PL端DDR4讀寫測試實驗
04. 體驗ARM，裸機輸出“Hello World”
05. PS端RTC中斷實驗
06. PS端MIO的使用
07. PS端UART讀寫控制
08. PS端I2C的使用
09. PS端DiplayPort的使用
10. PS端SD卡讀寫
11. PS端以太網使用之lwip
12. PS端之網絡遠程更新QSPI
13. System Monitor的使用
14. PS端EMIO的使用
15. PL端AXI GPIO的使用
16. 自定義IP實驗
17. ZYNQ下使用Free RTOS
18. PL讀寫PS端DDR數據
19 通過BRAM實現PS與PL數據交互
20. DMA 環通測試
21. PCIe 測試
LINUX基礎篇
01. 使用Petalinux定制Linux系統
02. 添加開機自啟動腳本及用戶文件
03. 程序hello world
04. NFS 服務
05.gpio 控制led
06. QT和OPENCV交叉編譯開發環境
07. 使用Vitis開發Linux程序
08. Vitis 加速基本平臺創建
09. Linux 下 NVMe SSD 操作
10. 從QSPI Flash啟動Linux
11. 從EMMC啟動Linux
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和of函數
04. pinctrl和gpio子系統
05. 并發的處理
06. 定時器
07. platform平臺設備
08. platform與設備樹
09. MISC 設備驅動
10. pwm驅動
11. I2C驅動
12. SPI驅動
13. 串口驅動
14. 塊設備驅動
15. 網卡驅動
16. DMA驅動
LINUX應用篇
01. 極簡工作環境搭建
02 可遠程調試的Hello World
03. OpenCV之邊緣檢測
04. OpenCV+Qt之人臉檢測
05. GStreamer的攝像頭顯示
06. Qt+DRM+Gstreamer攝像頭顯示
07. Qt+GPU的攝像頭顯示
08. linux寄存器操作
Vitis AI 基礎篇
01. Docker 環境搭建
02. Vitis-AI 開發流程
03. 基于 Keras 框架的神經網絡訓練
04. 調試工具
*點擊上方圖片查看核心板詳情>>

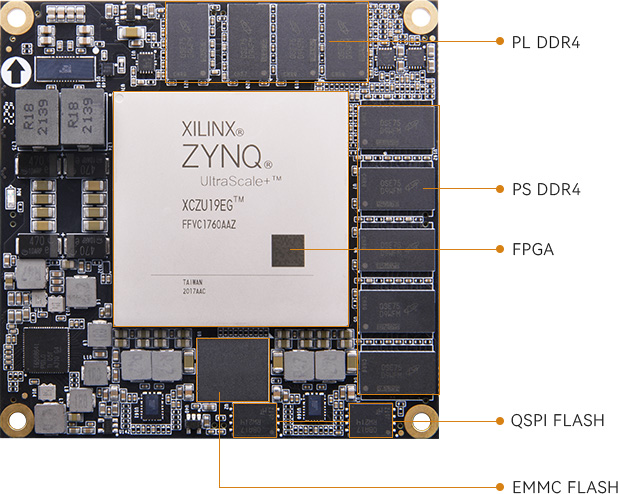

核心板
ACU19EG
FPGA型號
XCZU19EG-2FFVC1760I
內核CPU
ARM Cortex?-A53 x4, 1.333GHz，雙核 Cortex?-R5, 533MHz
芯片GPU
Mali?-400 MP2
核心板內存
PS端DDR4，4GB，72bit， 2400Mbps,支持ECC
PL端DDR4，4GB，64bit, 2400Mbps
PS端高速連接
PCIe? Gen2 x4, 2x USB3.0, SATA 3.1,DisplayPort, 4x Tri-mode Gigabit Ethernet
PS端一般連接
2xUSB 2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B,2x I2C, 2x SPI, 4x 32b GPIO
芯片級別
工業級,-40°c~85°c
Logic Cells
1,143K
Flip-Flops
1,045K
LUTs
523K
Distributed RAM
9.8Mb
Block RAM
34.6Mb
UltraRAM
36.0Mb
CMTs
11
DSP Slices
1,968
150G Interlaken
4
100G Ethernet
4
PL PCIE Gen 3
PCIE Gen3 x5
PL GTH
12.5Gb/s x32
PL GTY
28.21Gb/s x16
PL HP I/O
240個
PL HD I/O
96個
eMMC FLASH
32GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
QSPI FLASH
128MB,可以作為系統的啟動設備來存儲系統的啟動鏡像

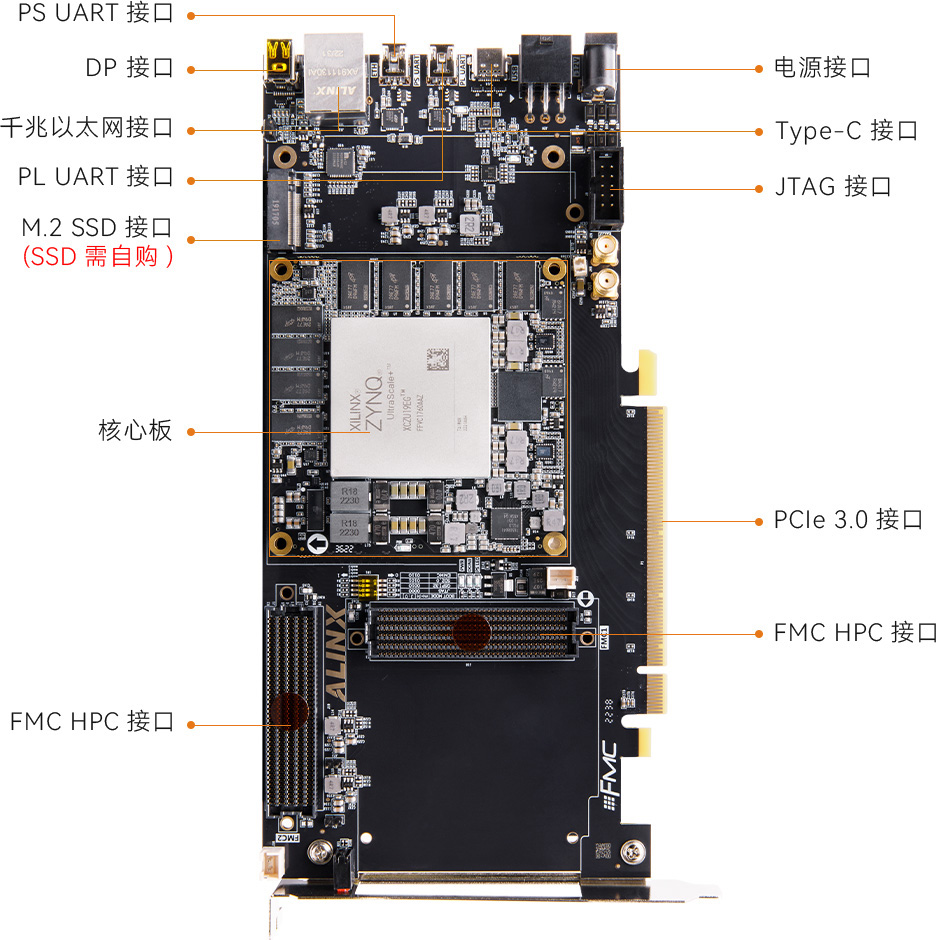

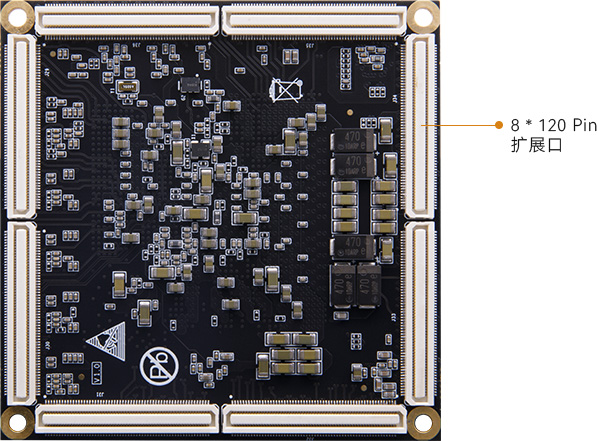

擴展口
8路120針0.5mm間距擴展口，接松下高速工業級板對板連接器
晶振
1個RTC實時時鐘為PS系統的提供32.768KHz的實時時鐘源
1個單端 33.333MHz 晶振提供給 PS 系統時鐘輸入
1差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鐘
FMC擴展口
2個標準FMC HPC擴展口，外接XILINX或ALINX各種FMC子板 （HDMI輸入輸出模塊，雙目攝像頭模塊，高速AD模塊等）
PCIE 3.0 接口
1 路 PCIE 3.0 X16 的接口，用于跟 PC 之間 PCIE 數據通信
DP輸出接口
1路標準的Display Port輸出顯示接口，用于視頻圖像的顯示， 最高支持4K@30Hz或者1080P@60Hz輸出。
Type-C 接口
1路USB3.0 Type-C接口，支持HOST，SLAVE，OTG三種模式
M.2接口
1路PCIEx1標準的M.2接口，用于連接M.2的SSD固態硬盤， 通信速度高達6Gbps（SSD固定硬盤需自購）
USB轉串口
2路Uart轉USB接口，PS和PL各1路 用于和電腦通信，方便用戶調試
以太網接口
1 路 10/100M/1000M 以太網 RJ45 接口，和電腦或其它網絡 設備進行以太網數據交換
差分時鐘
2路156.25M差分參考時鐘輸入
JTAG口
10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試
溫度傳感器
1 片溫度傳感器芯片LM75A ，檢測周圍環境溫度
EEPROM
1 片IIC 接口的EEPROM 24LC04
RTC實時時鐘
1路內置的RTC實時時鐘

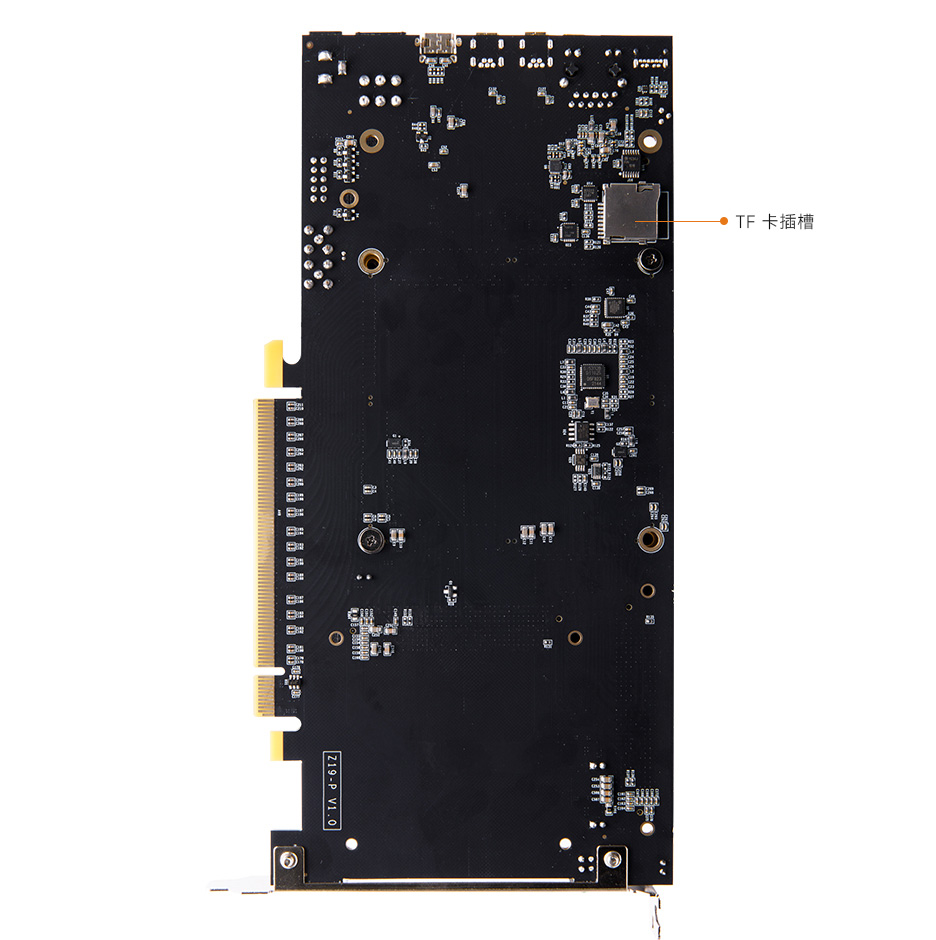

TF 卡槽
1路 Micro SD 卡接口，用于存儲操作系統鏡像和文件系統
LED燈
1 個電源指示燈；2個用戶指示燈，1個DONE配置指示燈
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A最大電流
FPGA開發板
1塊
散熱風扇
1個
Mini USB 線
1根
USB下載器
1套
12V 電源
1個
PCIe擋板
1塊
TF卡
1個
讀卡器
1個

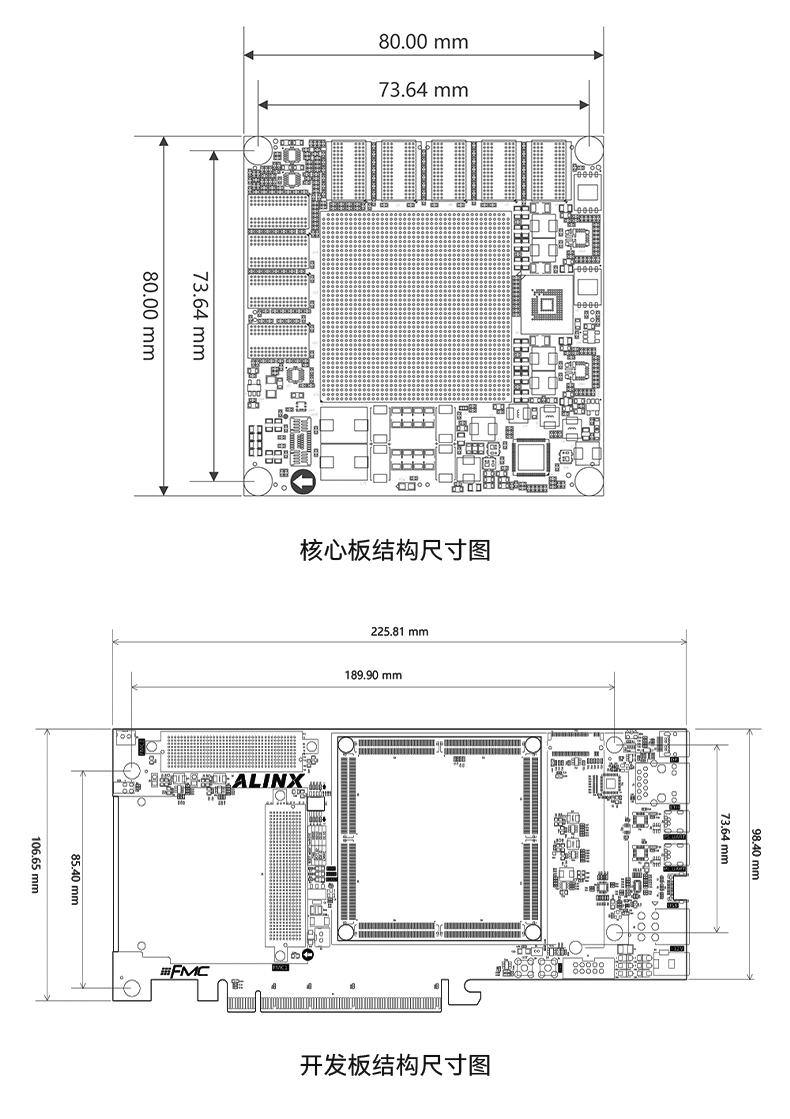

尺寸大小
225.81 mm x 106.65mm
疊層數量
核心板16層 PCB板設計，擴展板采用12層 PCB板設計 預留獨立電源層和GND層
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測

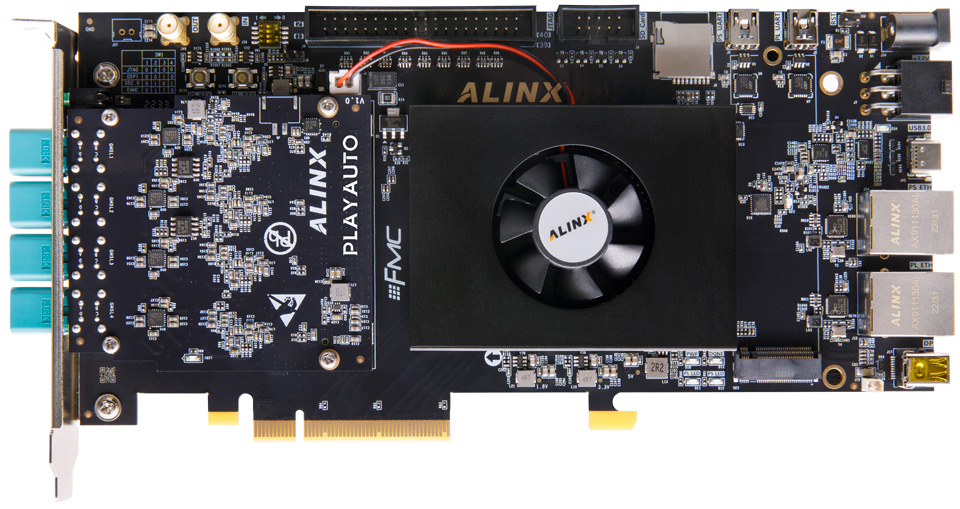

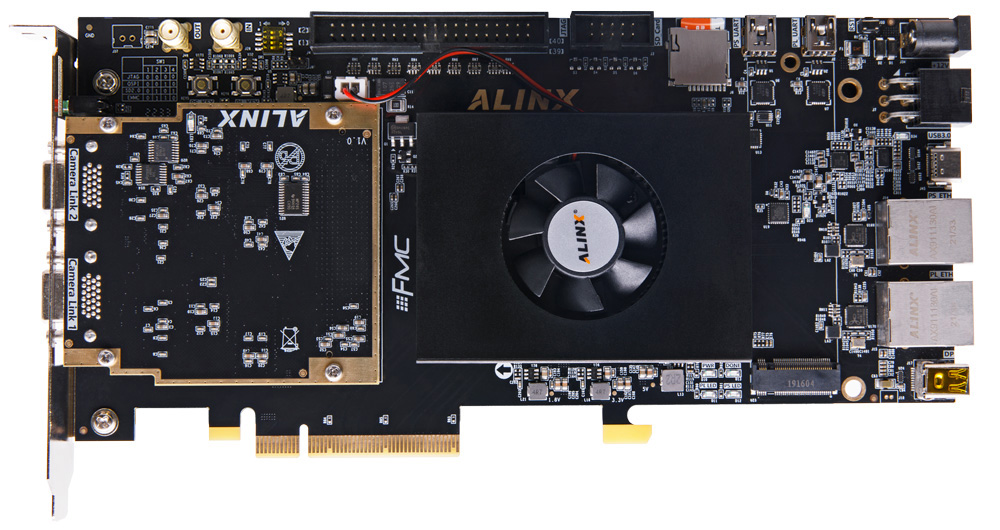

16路車載攝像頭自動駕駛、SDI 4K 視頻、Camera Link 接口高速相機采集
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
