適用于多路視頻傳輸，多路網絡和光纖通信及高速數據傳輸和數據交換處理
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado2019.1安裝
02 vivado下LED流水燈實驗及仿真
03. vivado下按鍵實驗
04. vivado下PLL實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. FPGA片內 ROM 測試
08. FPGA片內 RAM 測試
09. FPGA片內 FIFO 測試
10. VGA彩條輸出
11. AN430模塊4.3寸 屏彩條輸出
12. 7寸電容屏模塊彩條輸出
13. DDR3讀寫測試與仿真實驗
14. AN831錄音與播放實驗
15. 字符VGA顯示
16. 字符AN4304.3寸屏顯示
17. 字符7寸電容屏模塊屏顯示
18. AN564 2 攝像頭采集 VGA 顯示
19. SOBEL攝像頭邊緣檢測
20. AD9238波形顯示例程
21. AD7606波形顯示例程
22. ADDA測試例程
23. AD9767雙通道正弦波產生
24. AD9767雙通道 三角 波產生
25. 千兆以太網傳輸實驗
26. AD9238以太網傳輸例程
27. AD7606以太網傳輸例程
28. AD9280以太網傳輸例程
29. 千兆以太網視頻傳輸實驗
30. GTP 1.25G光纖通信測試
31. GTP 5G光纖通信測試
32. 視頻圖像GTP光纖傳輸

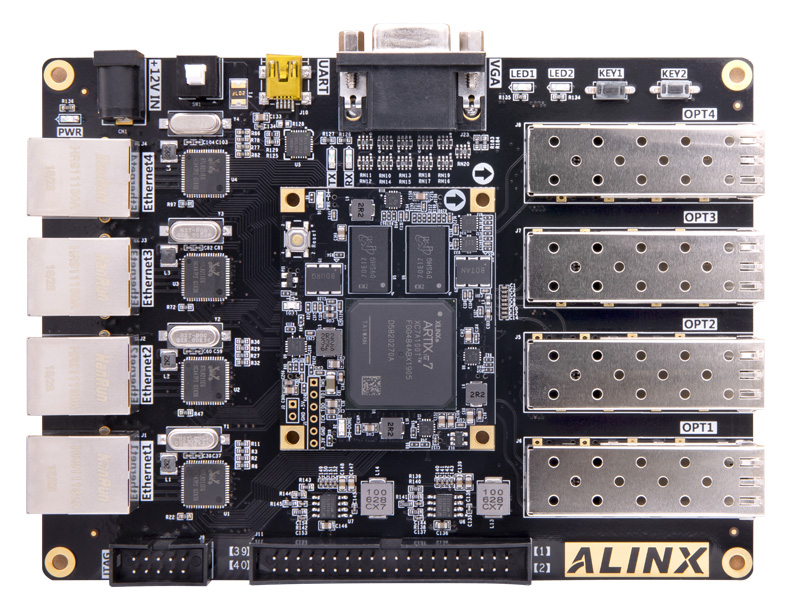

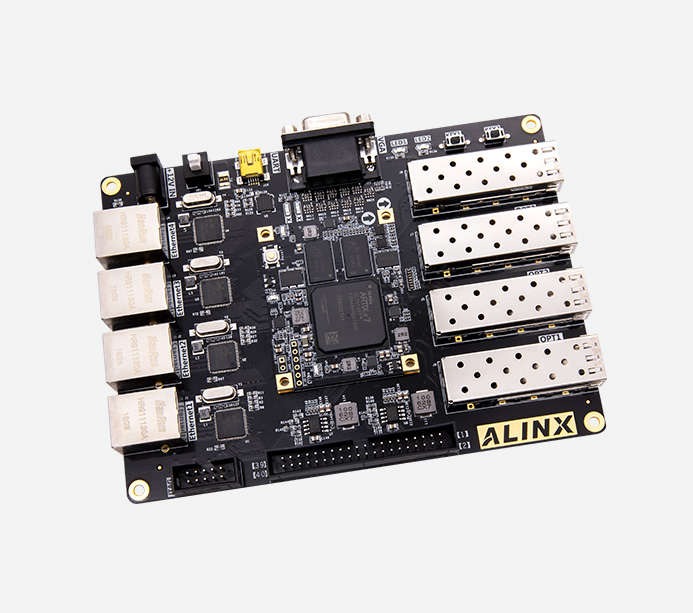

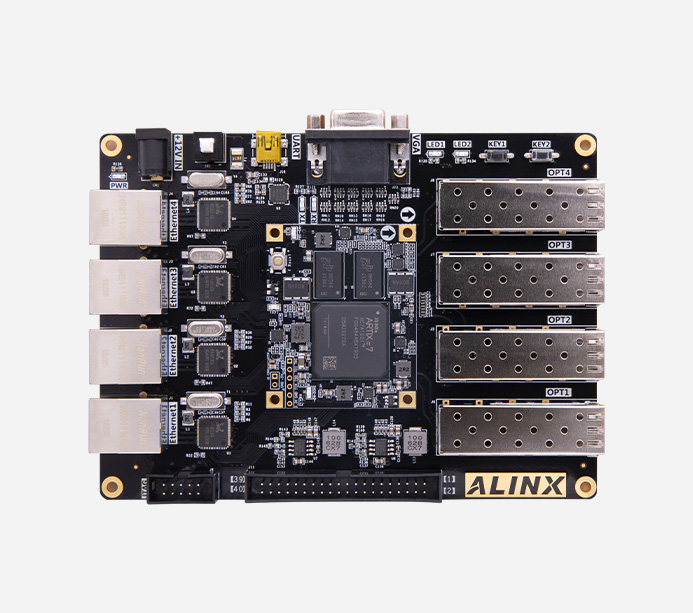

開發板
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
型號
XC7A100T-2FGG484I
邏輯單元
101440
查找表
15850
觸發器
126800
Block RAM
4860Kb
DSP 處理單元
240
QSPI FLASH
128Mb
DDR3
2片共1GB
IO總數
180個
可調電壓IO
100個
PCIe 2.0
X4
模數轉換/XADC
1 個 12bit 1Mbps AD
溫度等級
工業級
速度等級
-2
有源差分晶振
2個
差分對數量
48個
DDR3
2片512MB，32bit總線，數據速率800Mbps

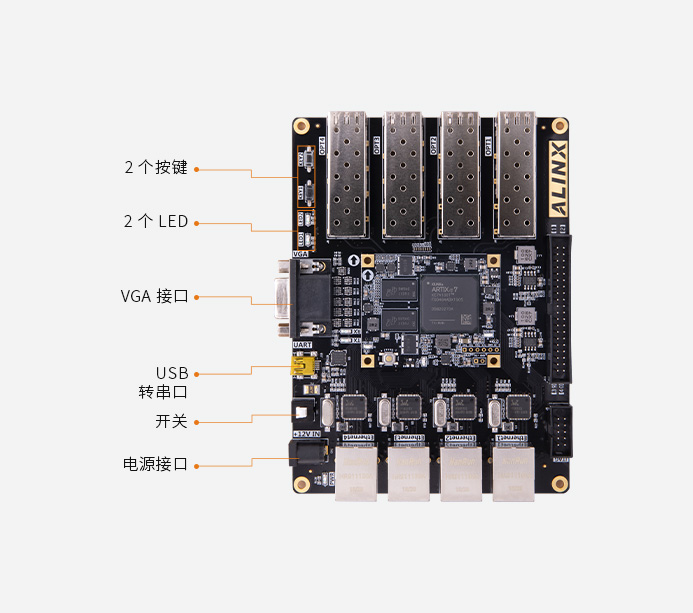

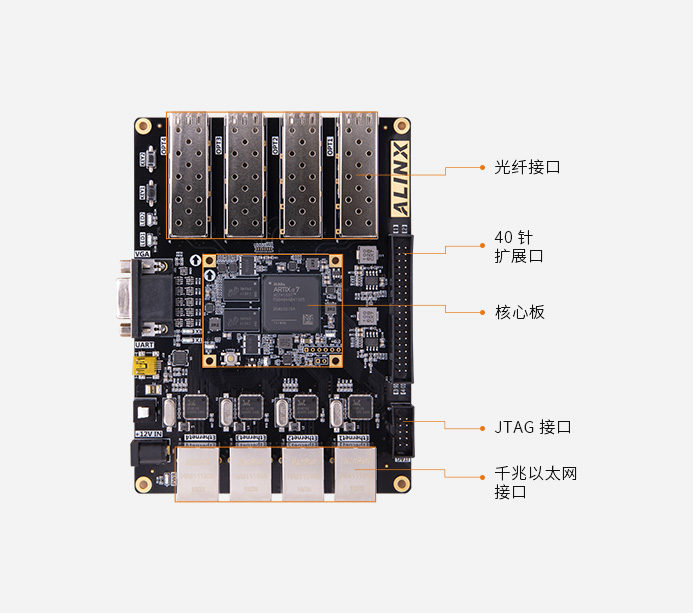

QSPI Flash
1片128Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
晶振
高精度LVDS有源差分晶振，一個是 200MHz給系統提供穩定的 時鐘源，一個是 125MHz為 GTP收發器提供穩定的時鐘輸入
收發器
4 路 GTP ，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信
光纖接口
4 路SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度 高達 6.6Gb/s
以太網接口
2路10/100M/1000M以太網RJ-45接口, 進行以太網數據交換
JTAG口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
USB轉串口
1路Uart轉USB接口，用于和電腦通信，方便用戶調試
VGA 接口
1路VGA輸出接口，16 位色的 VGA 模擬輸出， RGB565 格式
LED
核心板1個LED，擴展板2個LED
按鍵
2個用戶按鍵
40針擴展口
預留1 個 40 針 2.54mm 間距的擴展口，可以外接黑金的各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等）。擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A 最大電流保護
FPGA開發板
1塊
散熱片
1個
Mini USB 線
1根
USB下載器
1套
12V 電源
1個
透明保護板
1塊

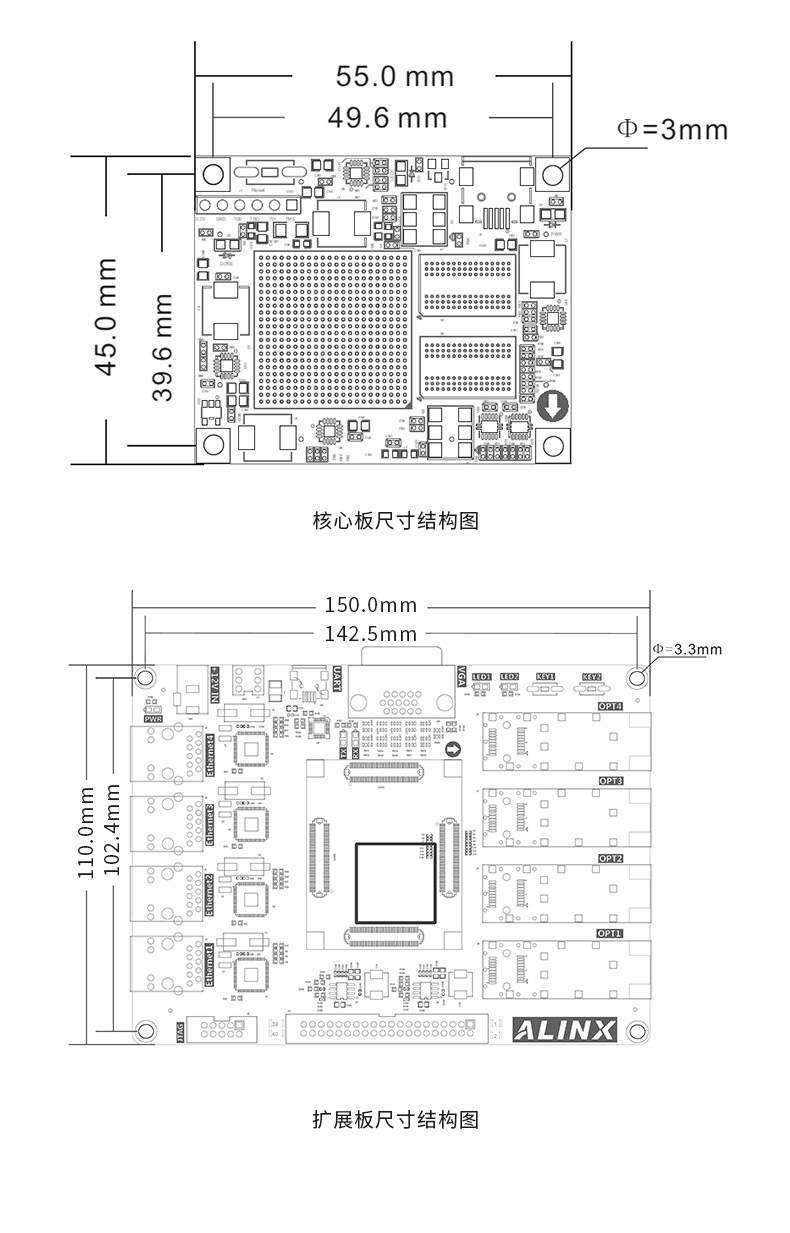

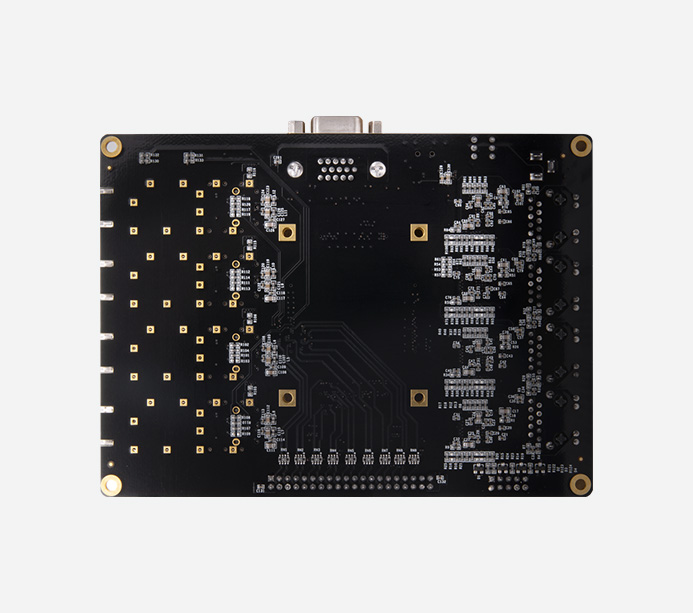

尺寸大小
核心板55mmx45mm，擴展板150mm x 110mm
疊層數量
核心板10層 PCB板設計，擴展板采用4層 PCB板設計 預留獨立電源層和GND層
工業以太網、多路視頻傳輸，多路網絡和光纖通信及 高速數據傳輸交換
擴展口接雙目攝像頭，實現光纖視頻傳輸
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸到另一塊開發板， 經過光纖接口接收數據以后通過VGA接口顯示到顯示器。
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪制，通過開發板的HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
