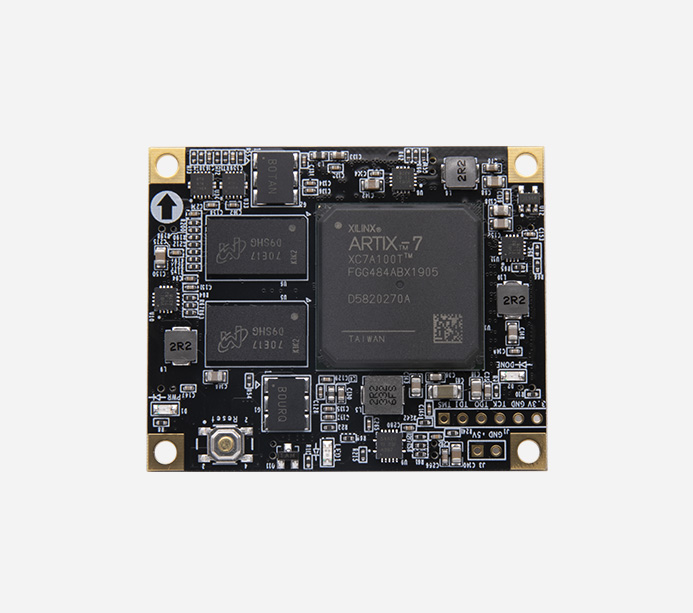

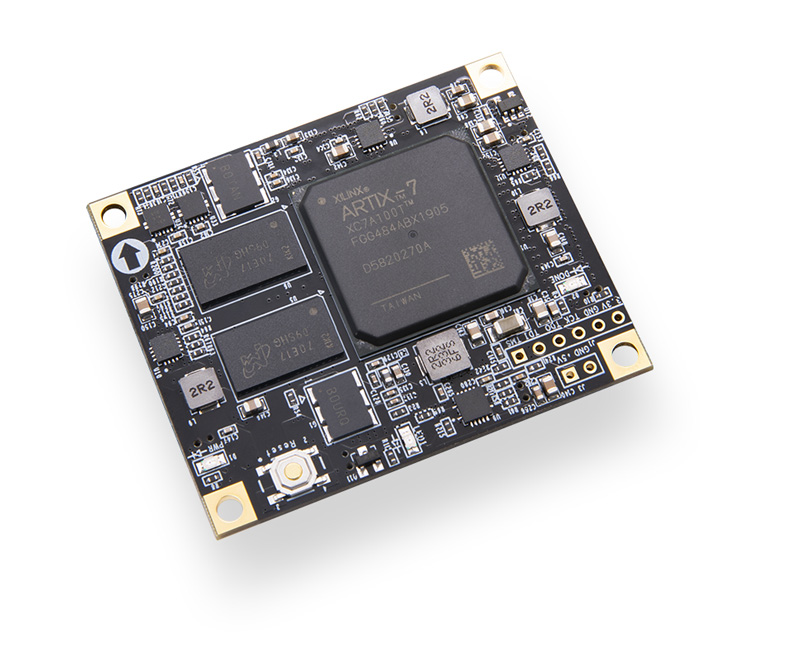

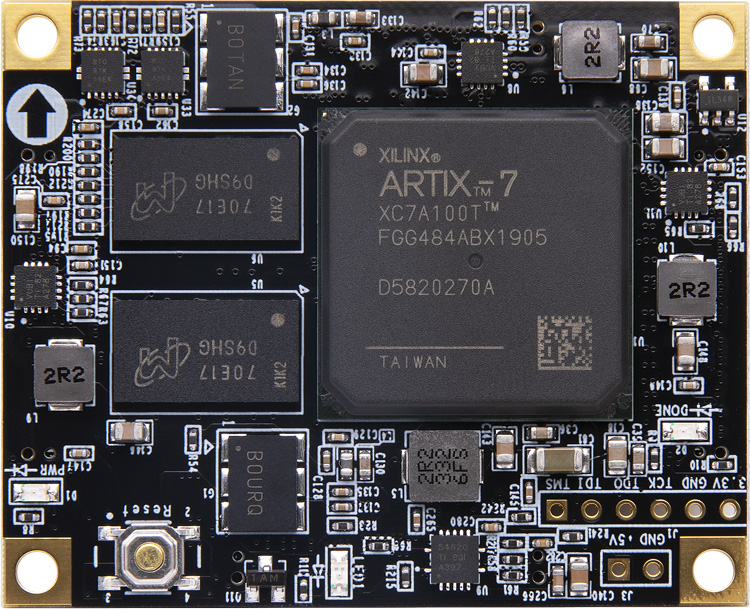

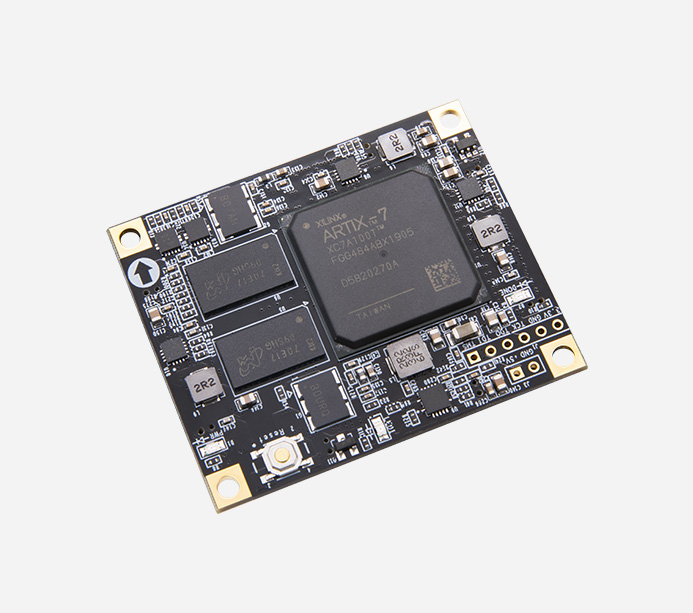

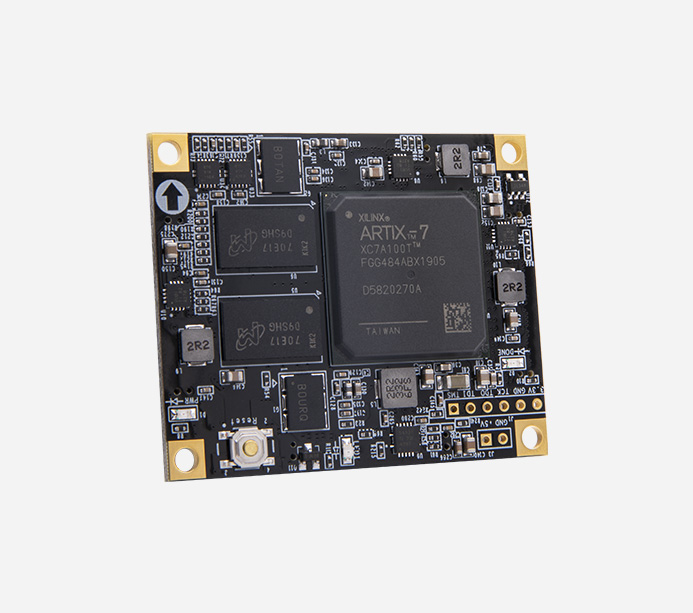

Xilinx Artix7 FPGA核心板 XC7A100T

核心板

AC7100B

FPGA型號

XC7A100T-2FGG484I

速度等級

-2

芯片等級

工業級別,-40°c~85°c

內存

1GB DDR3 , 32bit

QSPI FLASH

16MB

Logic cells

101440

查找表

15850

觸發器

126800

Max.Distributed RAM

1188

Block RAM (36Kb each)

135

Total Block RAM

4860kb

DSP Slices

240

收發器

4x6.6Gbps

PIC Express

PCIE2.0

HR IO

180

差分對LVDS

48

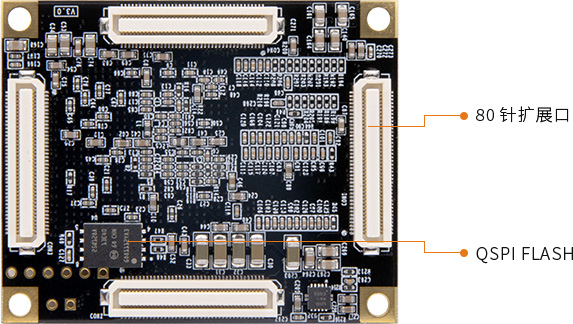

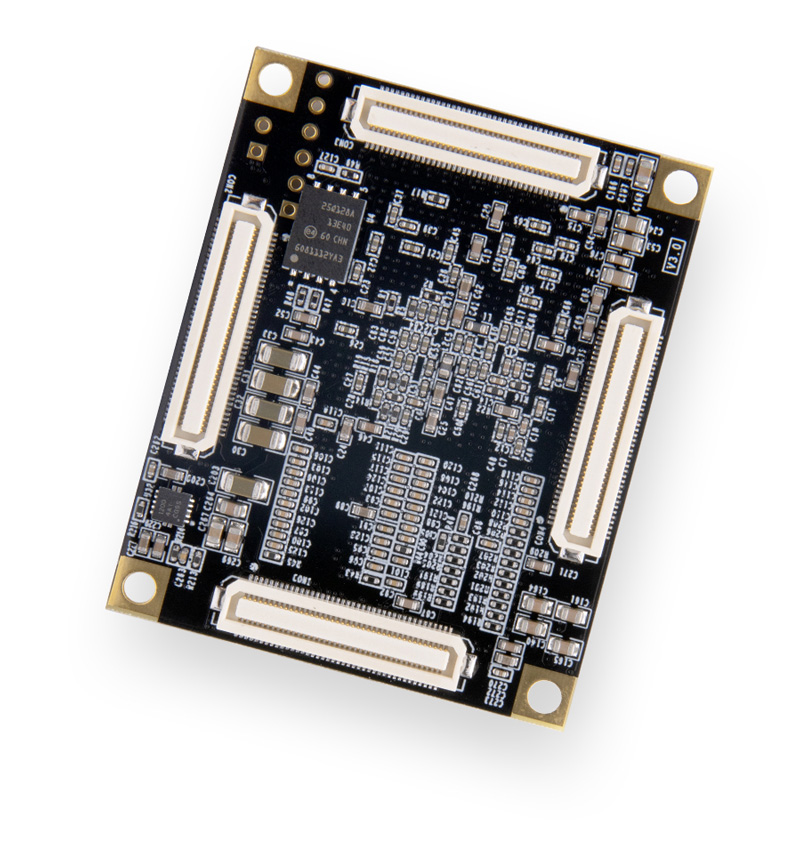

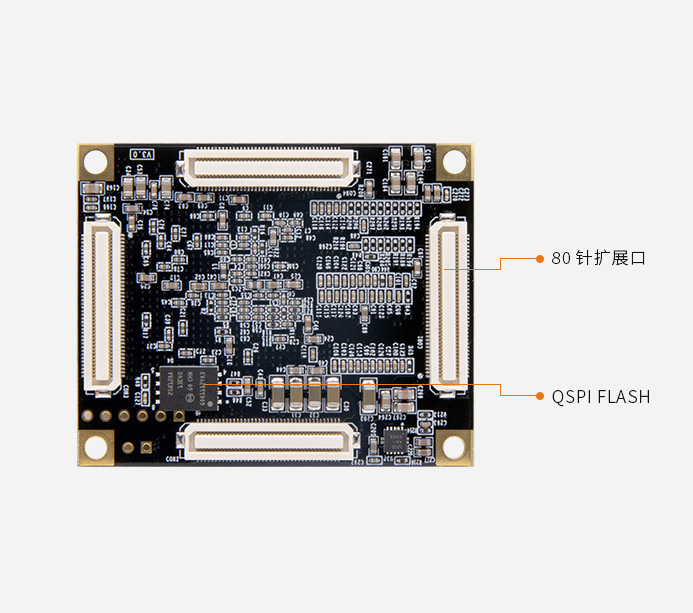

連接器

80pinx4

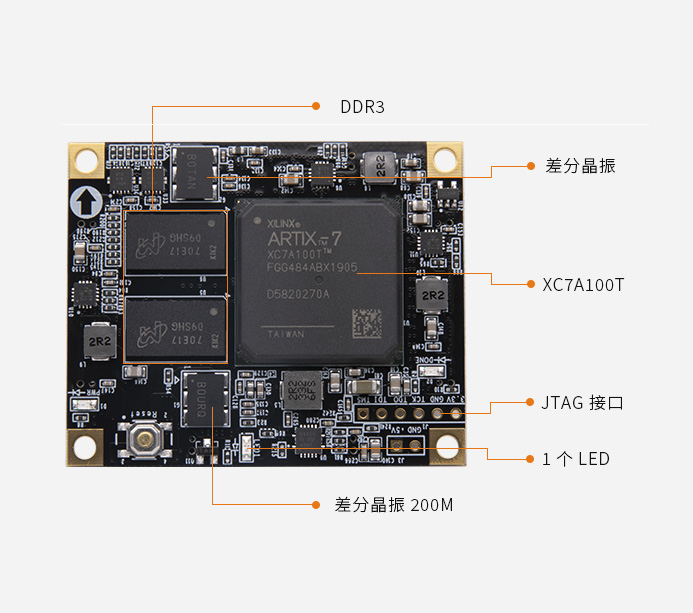

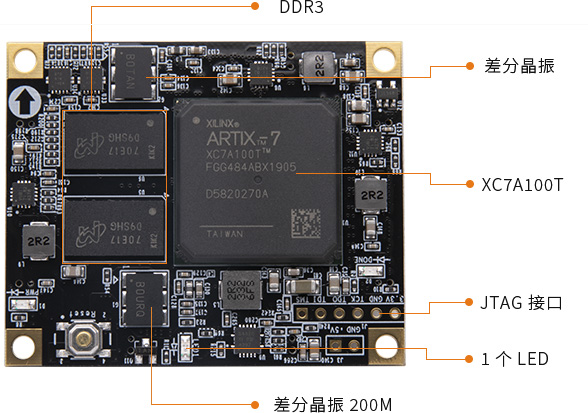

DDR3

2 片DDR3共1GB ，每片512MB，32bit總線，數據速率800Mbps

QSPI Flash

1片128Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

晶振

高精度LVDS有源差分晶振，一個是 200MHz給系統提供穩定的 時鐘源，一個是 125MHz為 GTP收發器提供穩定的時鐘輸入

收發器

4 路 GTP ，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信

工作溫度

-40°c~85°c

PCIe 2.0

支持PCI Express 2.0x8

模數轉換/XADC

1個12bit, 1Mbps AD

JTAG

采用6針的2.54mm間距的單排測試孔

LED燈

1個LED燈

輸入電壓

5V供電

FPGA核心板

1塊

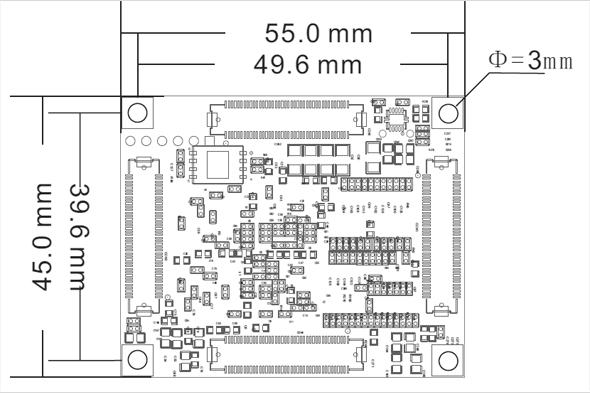

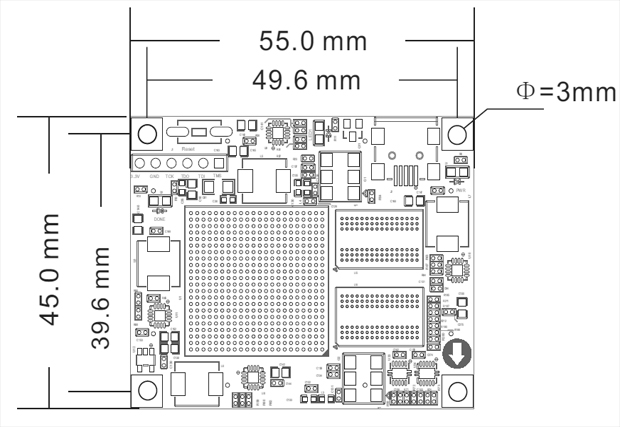

尺寸大小

45mm*55mm*6.0mm

連接器合高

1.6mm

連接器合高

3.0mm

 疊層數量

10層 PCB板設計
