XCZU5EV
產品型號
M5EV溫度等級
-40℃~85℃產地
上海價格
￥5699.00Mali-400 MP2 GPU及 16nm FinFET+ 可編程邏輯相結合，集成型 H.264 / H.265 視頻編解碼器，編解碼達 4K x 2K (60fps) 視頻
PS 端 4GB DDR4
8GB EMMC FLASH，32MB QSPI FLASH

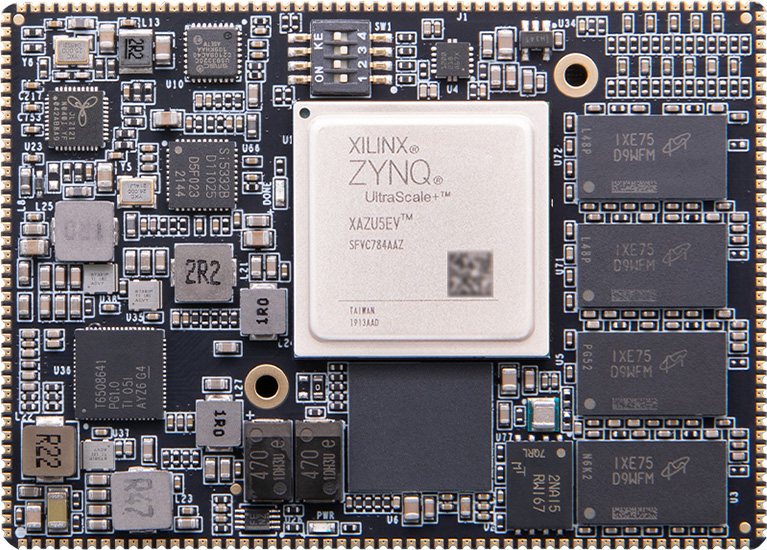

核心板
M5EV
FPGA 型號
XCZU5EV-2SFVC784I
速度等級
-2
工作溫度
工業級，-40°C~85°C
CPU 內核
4 x Cortex?-A53；2x Cortex?-R5
CPU 頻率
1.333GHz ；533MHz
GPU 圖形處理單
Mali?-400 MP2
高速連接接口
PCIe Gen2 x1，1x USB3.0，Sata 3.1，DisplayPort，1x Tri-mode Gigabit Ethernet
普通連接接口
1x SD2.0，1x JTAG

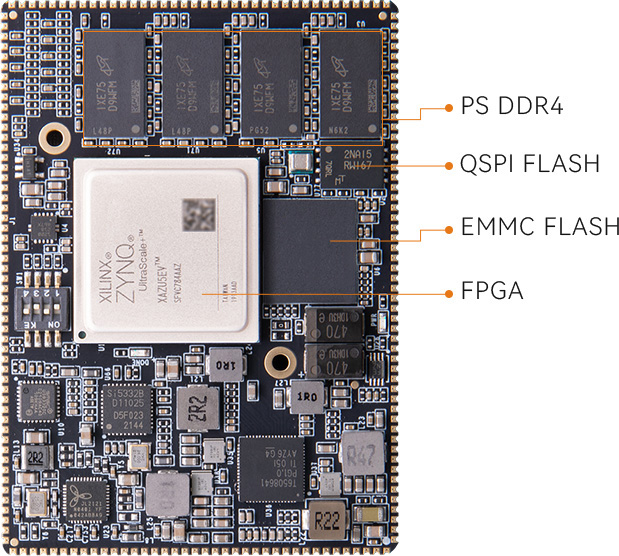

PS DDR4
4GB，64bit
QSPI | EMMC Flash
32MB | 8GB
Logic Cells
256K
Flip-Flops
234K
LUTs
117K
Max. Distributed RAM
3.5Mb
Total Block RAM | UltraRAM
5.1Mb | 18.0Mb
Clock Management Tiles (CMTs)
4
DSP Slices
1248
Video Codec Unit
H.264 / H.265
PS MI/Os
15
PL I/Os
102
PL HP I/Os
96
PL HD I/Os
6
連接方式
郵票孔
內存
4GB DDR4，64bit
QSPI Flash
1 片 256Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
晶振
1 個無源晶振提供給 PS 系統
輸入電壓
5V 供電
FPGA 核心板
1 塊

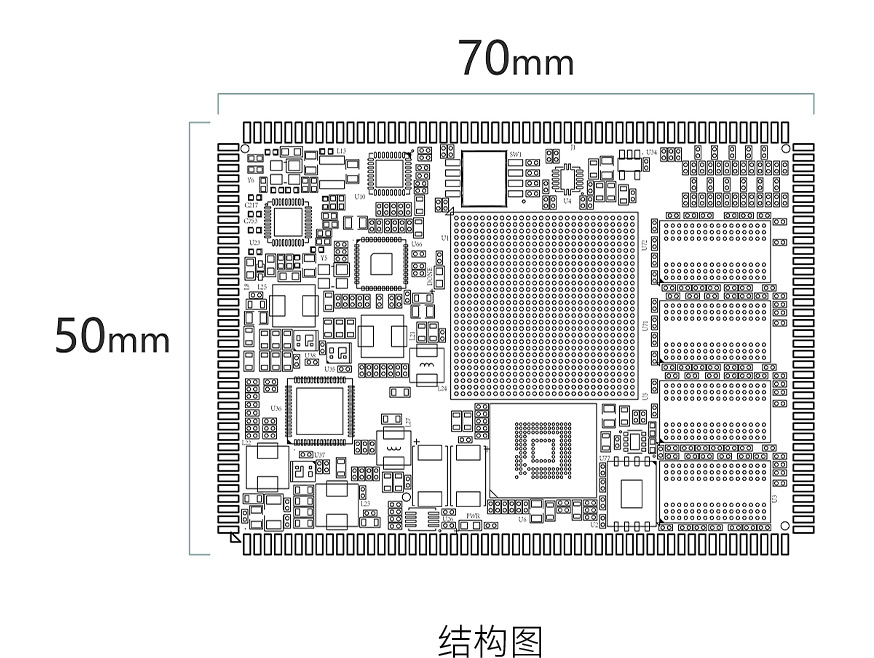

尺寸大小
70mm x 50mm
疊層數量
16 層，高質量 PCB 材質
搭配 Mali?-400 MP2 GPU 、內存 64bit DDR4 超強組合
4x ARM Cortex-A53，1.3GHz；雙核 Cortex?-R5，533MHz；PS 端 4GB DDR4
能夠同時編解碼達 4K x 2K (60fps) 視頻
提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
