XCZU5EV
產品型號
ACU5EV溫度等級
-40℃~85℃產地
上海EAN碼
6971390278819價格
￥5699.00Mali-400 MP2 GPU及 16nm FinFET+ 可編程邏輯相結合 集成型 H.264 / H.265 視頻編解碼器，編解碼達 4Kx2K (60fps) 視頻 是多媒體、汽車 ADAS、監控、AI智能、云計算、 高速數據交換存儲、及其它嵌入式視覺應用的理想選擇
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU

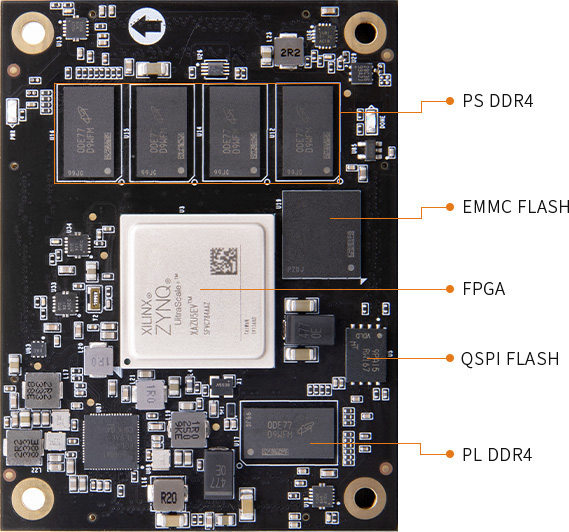

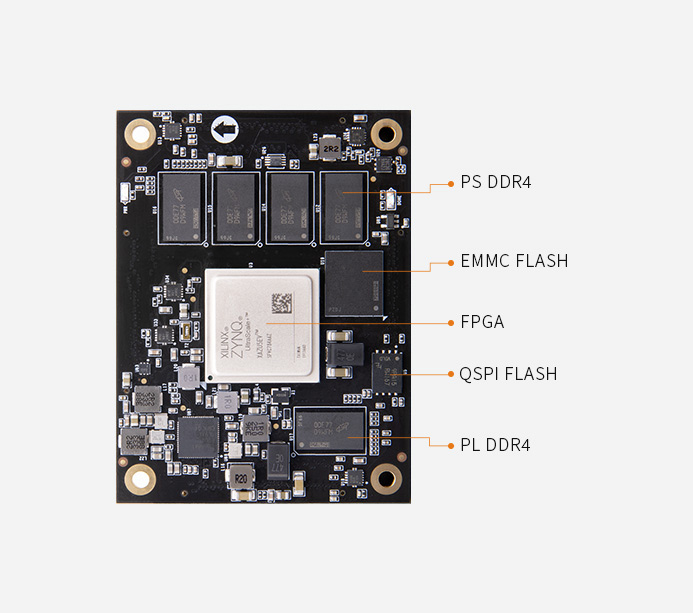

PS端4GB DDR4、PL端1GB DDR4
8GB eMMC FLASH、64MB QSPI FLASH

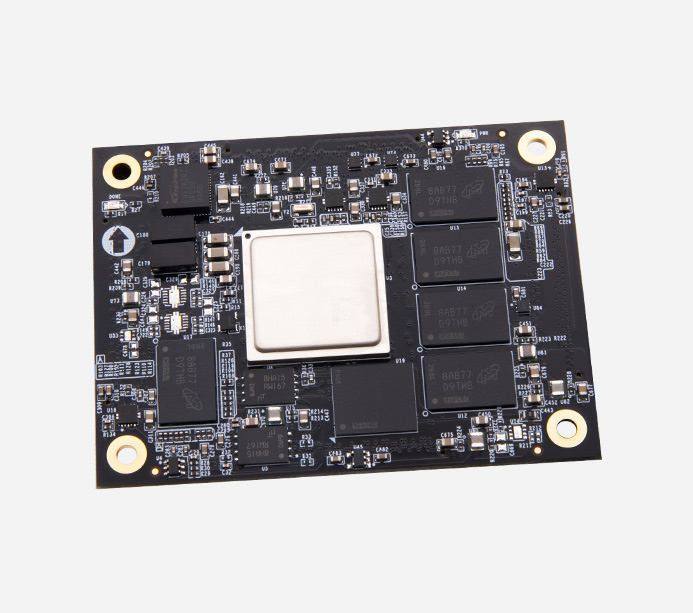

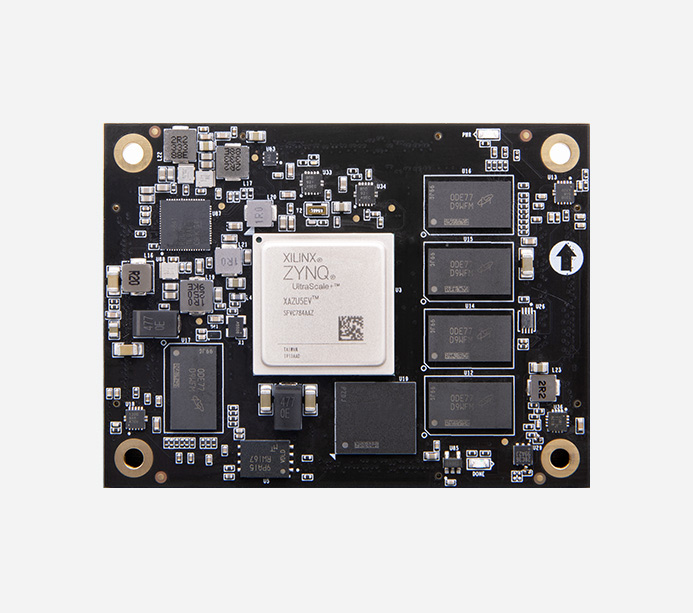

核心板
ACU5EV
FPGA型號
XCZU5EV-2SFVC784I
芯片CPU
4x ARM Cortex?-A53，1.333GHz，雙核 Cortex?-R5, 533MHz
芯片GPU
Mali?-400 MP2
核心板內存
PS 端 DDR4, 4GB, 64bit, 2400Mbps
PL 端 DDR4, 1GB, 16bit, 2133Mbps
PS端高速連接
PCIe? Gen2 x4, 2x USB3.0, SATA 3.1, DisplayPort, 4x Tri-mode Gigabit Ethernet
PS端一般連接
2xUSB 2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO
PL 端PCIe
PCIe Gen3 x4
PL 端GTH
12.5Gb/s x4
芯片級別
工業級
工作溫度
-40°c~85°c
速度等級
-2
邏輯單元
256K
查找表
117K
乘法器
1248(18x25MACCs)
觸發器
234K
Block RAM
5.1Mb
eMMC FLASH
8GB
QSPI FLASH
256Mbit
HP I/O
96個
HD I/O
84個
VCU
1個Video Codec Unit (VCU)，集成型 H.264 / H.265 視頻編解碼器
QSPI Flash
1片共256Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
擴展口

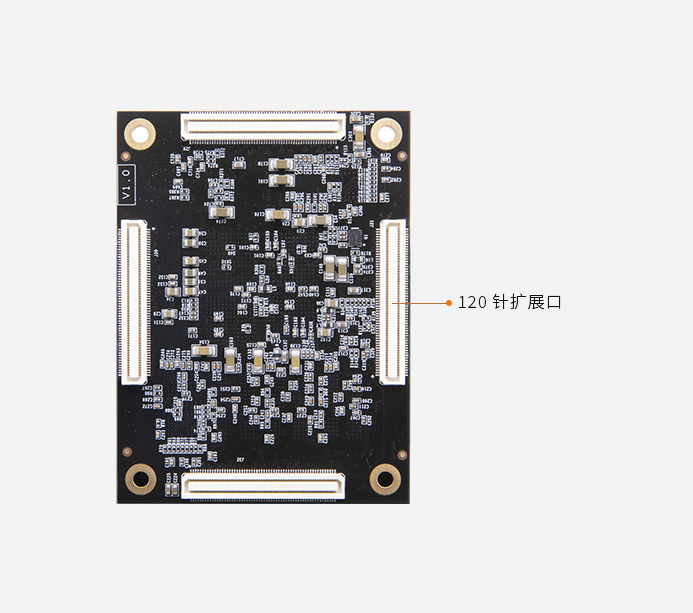

4路120針0.5mm間距擴展口，接松下高速工業級板對板連接器
晶振
1個單端 33.333MHz 晶振提供給 PS 系統
1差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鐘
輸入電壓
12V供電
FPGA核心板
1塊
尺寸大小
80 x 60 x 7.1mm
合高
3.0mm
疊層數量
16層，沉金工藝，高質量PCB材質
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配Mali?-400 MP2 GPU 、內存64bit DDR4超強組合
4x ARM Cortex-A53，1.2GHz；雙核 Cortex?-R5， 500MHz；PS端4GB DDR4，64bit，數據速率2400Mbps；PL端1GB DDR4，16bit，數據速率2133Mbps
高清視頻理念設計
能夠同時編解碼達 4Kx2K (60fps) 視頻
提供原理圖、PCB結構圖(PDF)、封裝、參考設計等 方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
