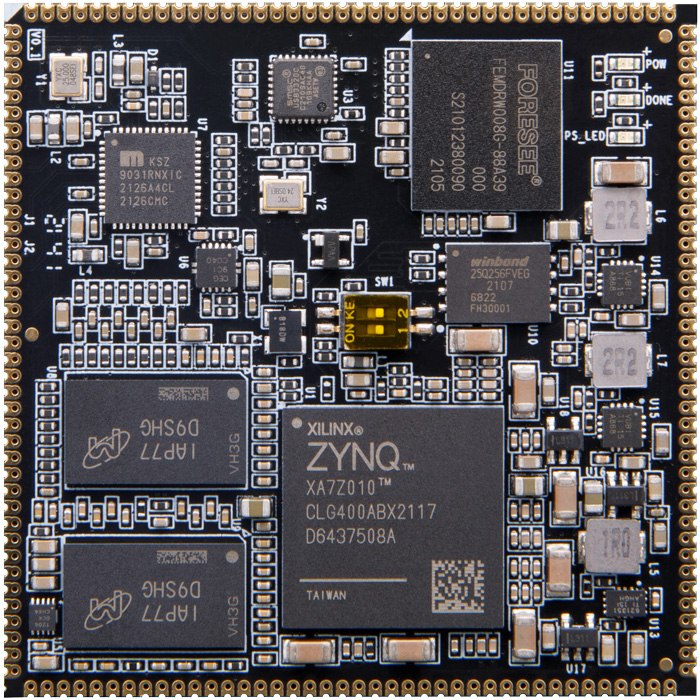

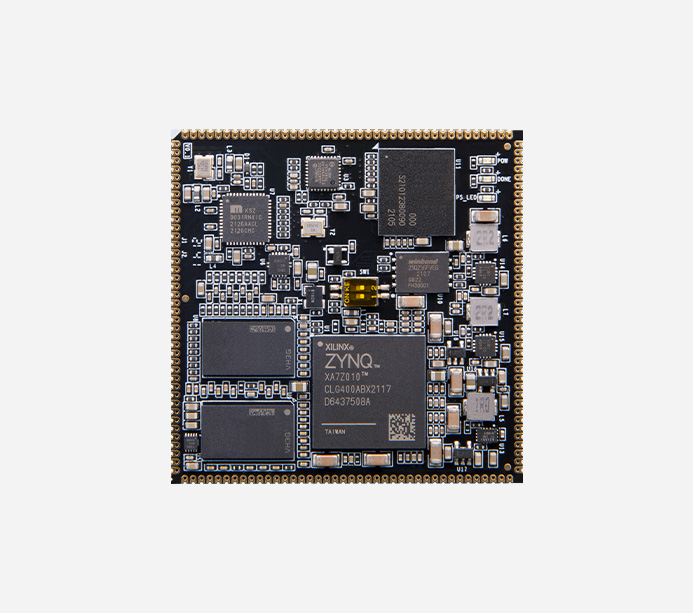

Xilinx ZYNQ7000 FPGA 核心板 郵票孔 XC7Z010

XC7Z010-1CLG400I

  • 產品型號

    M7010
  • 溫度等級

    -40℃~85℃
  • 產地

    上海

產品推薦


Xilinx Zynq-7000 FPGA 核心板(郵票孔)

雙核 ARM Cortex?-A9



功能接口



產品參數


核心板主要參數

核心板

M7010

FPGA 型號

XC7Z010-1CLG400I

速度等級

-1

工作溫度

工業級,-40°C~85°C

CPU 內核

2 x ARM Cortex-A9

CPU 頻率

667MHz

高速連接接口

1x Tri-mode Gigabit Ethernet,1x USB 2.0

普通連接接口

1x SD2.0, 1x JTAG

PS DDR4

512MB, 32bit

QSPI | EMMC Flash

32MB | 8GB

Logic Cells

28K

Flip-Flops

35,200

LUTs

17,600

Total Block RAM

2.1Mb

Clock Management Tiles (CMTs)

8

DSP Slices

80

PS MI/Os

7

PL I/Os

100

連接方式

郵票孔

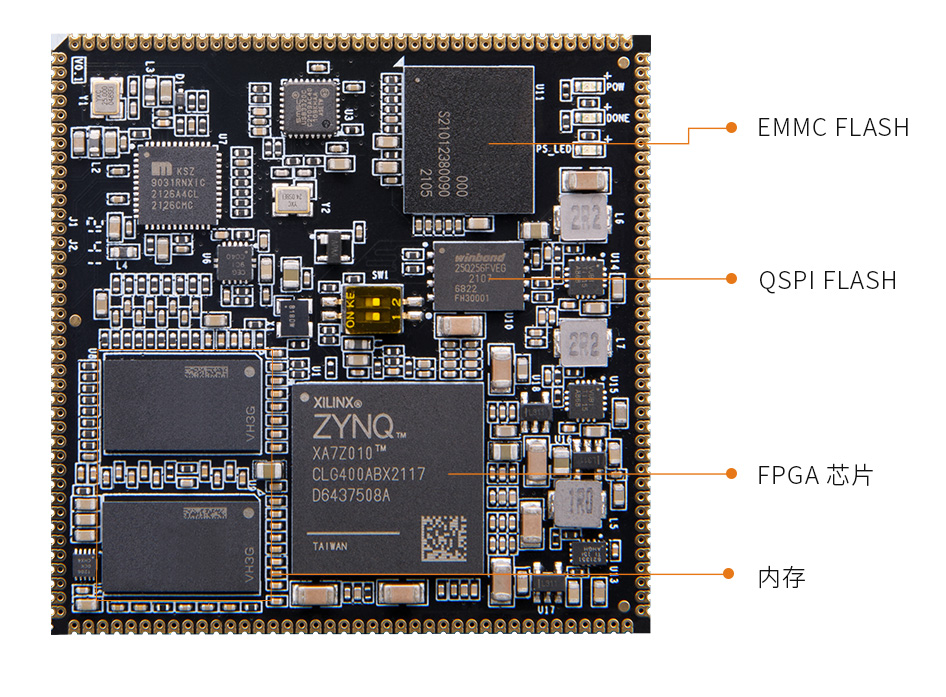

功能和接口

QSPI Flash

1 片 256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB,在 ZYNQ 系統使用中,可以作為系統大容量的存儲設備

晶振

1 個無源晶振提供給 PS 系統


電源參數

輸入電壓

5V 供電


包裝清單

FPGA核心板

1 塊





結構尺寸

尺寸大小

53.8mm x 53.8mm

疊層數量

12 層,高質量 PCB 材質




搭配內存 DDR3 超強組合

工業級芯片 ARM 雙核 Cortex-A9

766MHz CPU 主頻;PS 1G RAM 內存




快速上手,縮短開發學習時間

提供資料方便二次開發

提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等,方便二次開發


所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

所有配件及贈品不在保修范圍內。
