核心板
M7020
FPGA型號
XC7Z020
速度等級
-2
工作溫度
工業級，-40°C~85°C
CPU 內核
2 x ARM Cortex-A9
CPU 頻率
766MHz
高速連接接口
1x Tri-mode Gigabit Ethernet,1x USB 2.0
普通連接接口
1x SD2.0, 1x JTAG
PS DDR4
1GB, 32bit
QSPI | EMMC Flash
32MB | 8GB
Logic Cells
85k
Flip-Flops
106,400
LUTs
53,200
Total Block RAM
4.9Mb
Clock Management Tiles (CMTs)
4
DSP Slices
220
PS MI/Os
7
PL I/Os
100
連接方式
郵票孔

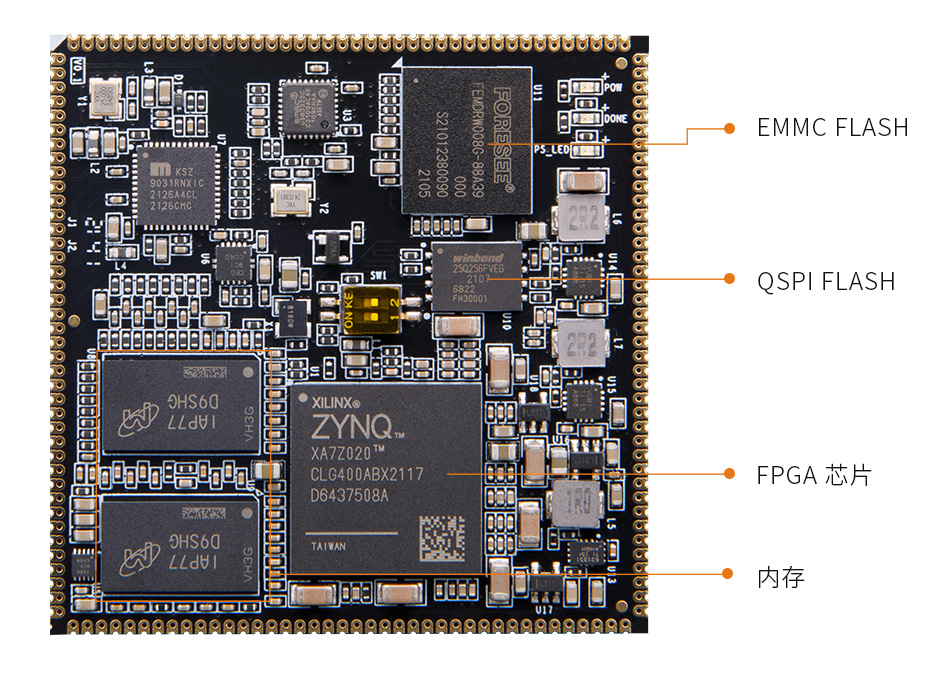

QSPI Flash
1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
晶振
1個無源晶振提供給 PS 系統
輸入電壓
5V供電
FPGA核心板
1塊

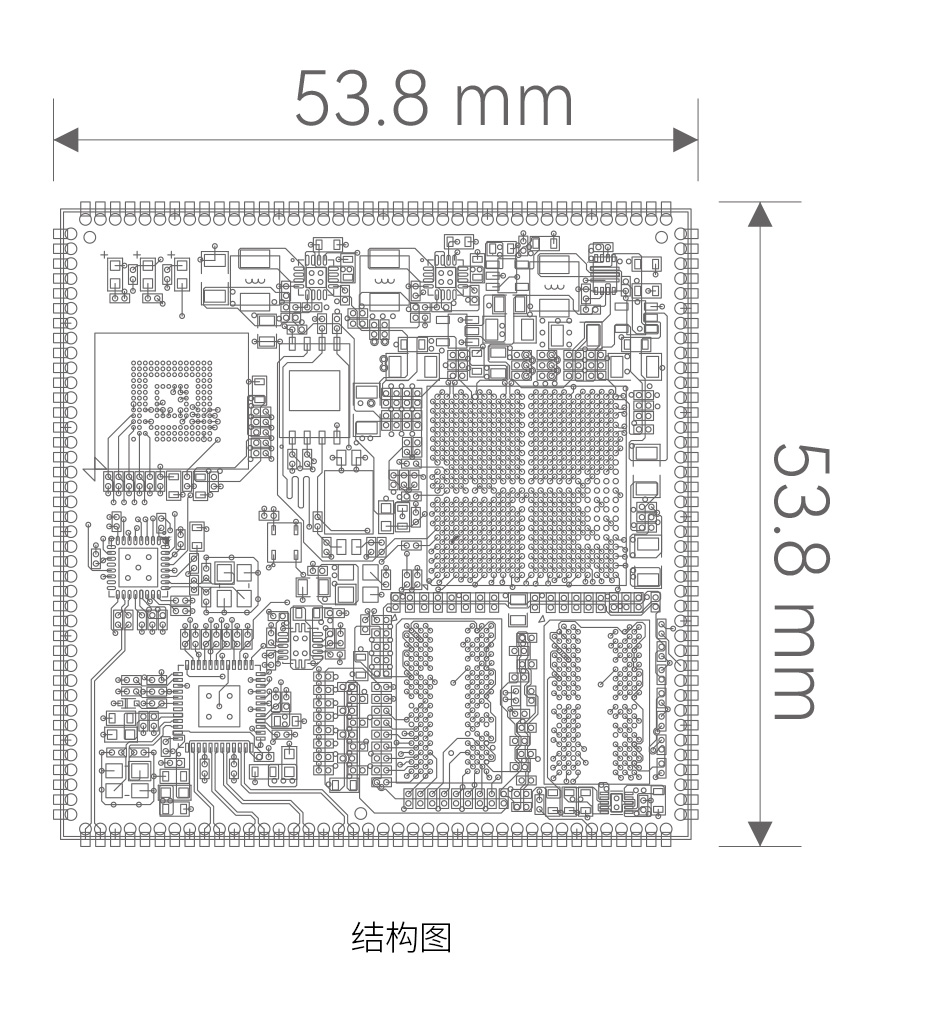

尺寸大小
53.8mm x53.8mm
疊層數量
12層，高質量PCB材質
搭配內存DDR3超強組合
766MHz，CPU主頻；PS 1G， RAM內存
提供原理圖、PCB結構圖(PDF)、封裝、參考設計等 方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
