XCZU9EG
產品型號
ACU9EG溫度等級
-40℃~85℃產地
上海EAN碼
6971390279168價格
￥8399.00滿足5G 無線基礎架構、高速數據交換存儲、工業控制、 AI智能、云計算、4K視頻傳輸處理以及航空航天應用
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU
PS端4GB DDR4、PL端2GB DDR4
8GB eMMC FLASH、64MB QSPI FLASH

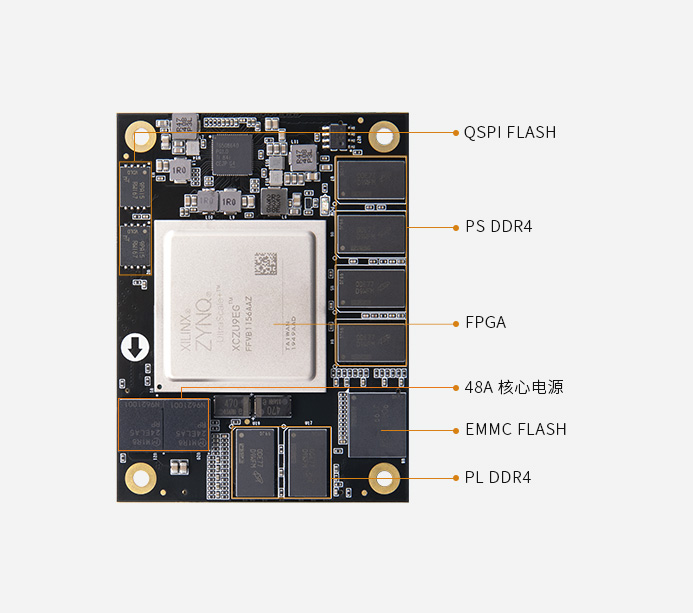

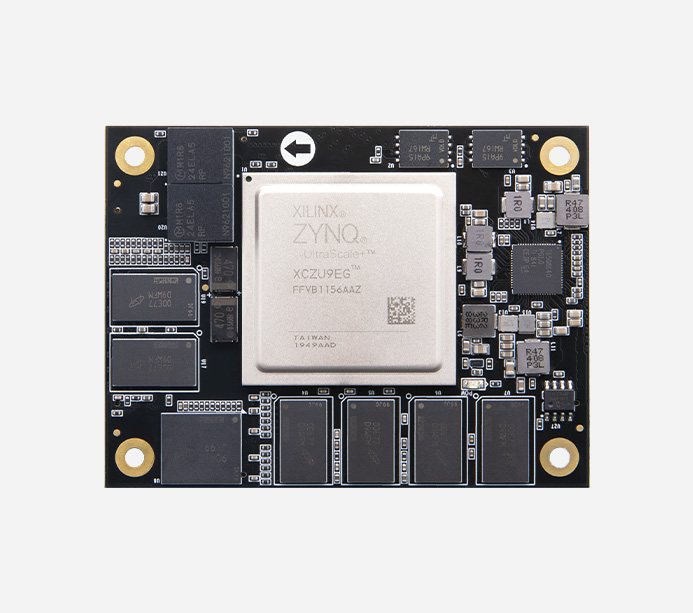

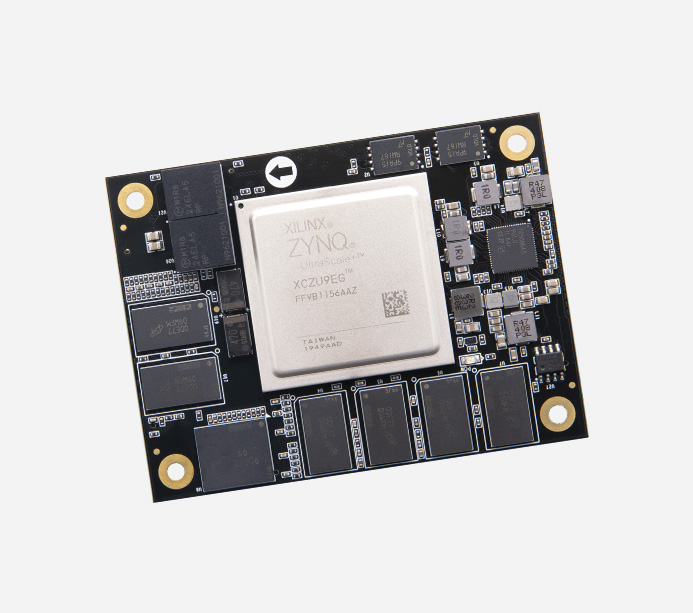

核心板

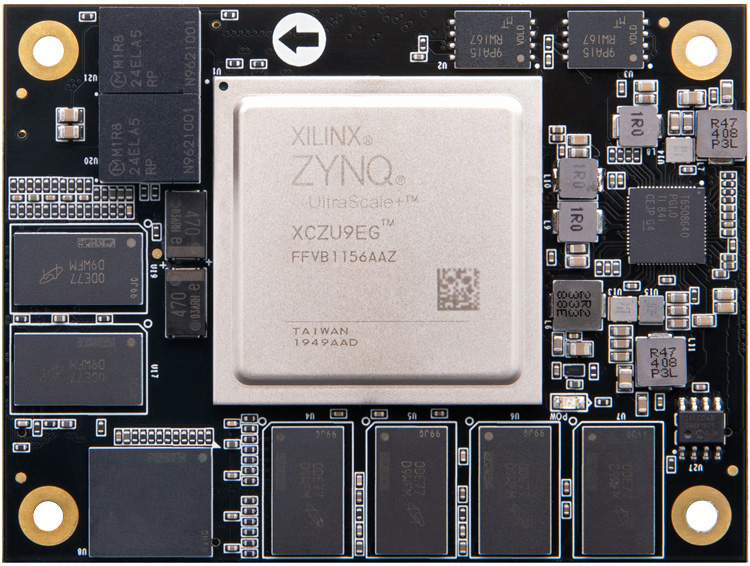

ACU9EG
FPGA型號
XCZU9EG-2FFVB1156I
芯片CPU
4x ARM Cortex-A53, 1.333GHz，雙核 Cortex?-R5, 533MHz
芯片GPU
Mali?-400 MP2
核心板內存
PS 端 DDR4, 4GB, 64bit, 2400Mbps
PL 端 DDR4, 2GB, 32bit, 2400Mbps
PS端高速連接
PCIe? Gen2 x4, 2x USB3.0, SATA 3.1,DisplayPort, 4x Tri-mode Gigabit Ether net
PS端一般連接
2xUSB 2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B,2x I2C, 2x SPI, 4x 32b GPIO
PL 端 GTH
12.5Gb/sx16
芯片級別
工業級
芯片工作溫度
-40°c~85°c
速度等級
-2
邏輯單元
600K
觸發器
548K
查找表
274K
全局時鐘
4
DSP Slices
2,520
MAX.DISTRIBU-TED RAM
8.8Mb
BLOCK RAM
32.1Mb
ULTRARAM
-
EMMC FLASH
8GB
QSPI FLASH
64MB
HP I/O
96個
HD I/O
66個
QSPI Flash
2片共64MB QSPI FLASH, 可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

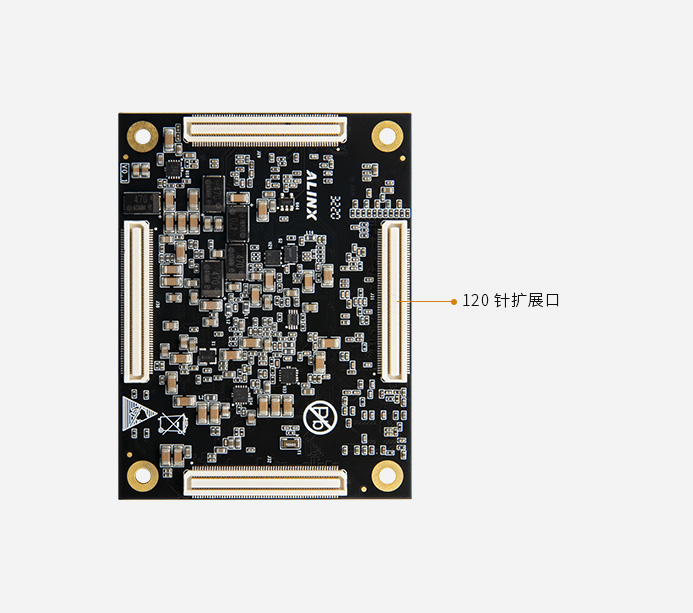

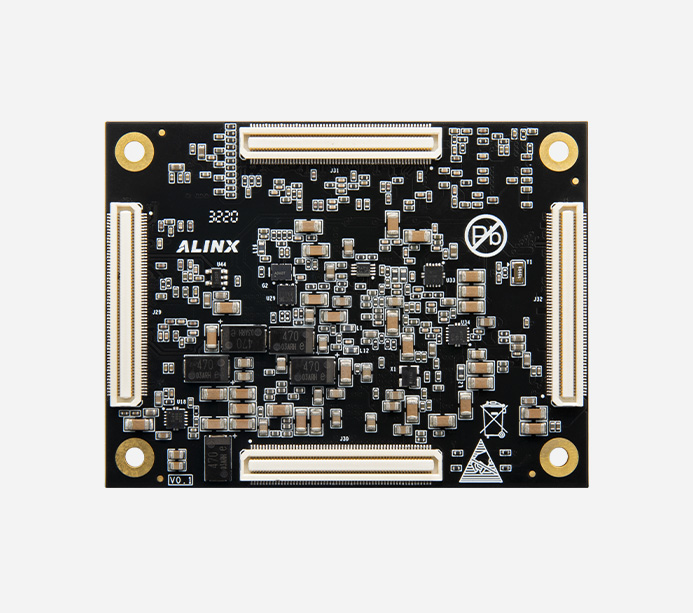

擴展口
4路120針0.5mm間距擴展口，接松下高速工業級板對板連接器
晶振
1個單端 33.333MHz 晶振提供給 PS 系統
1差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鐘
輸入電壓
板對板連接器，12V供電
FPGA核心板
1塊
尺寸大小
80 x 60 x 9.1mm
合高
3.0mm
疊層數量
16層，沉金工藝，高質量PCB材質
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配Mali?-400 MP2 GPU 、內存64bit DDR4超強組合
4x ARM Cortex-A53，1.333GHz；雙核 Cortex?-R5， 533MHz；PS端4GB DDR4，64bit，數據速率2400Mbps；PL端2GB DDR4，32bit，數據速率2400Mbps
提供原理圖、PCB結構圖(PDF)、封裝、參考設計等 方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
