適用于多路視頻傳輸，多路網絡和光纖通信及 高速數據傳輸和數據交換處理
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado 2019.1 安裝
02. vivado下LED流水燈實驗及仿真
03. vivado下按鍵實驗
04. vivado下PLL實驗
05. USB 串口接收和發送測試
06. RS232 串口接收和發送測試
07. 按鍵消抖實驗
08. I2C接口EEPROM實驗
09. FPGA 片內ROM 測試
10. FPGA 片內RAM 讀寫測試
11. FPGA 片內FIFO 讀寫測試
12. sd卡讀寫實驗
13. VGA彩條輸出
14. AN430模塊4.3寸屏彩條輸出
15. 7寸屏模塊彩條輸出
16. DDR3 讀寫測試與仿真實驗
17. AN831錄音與播放實驗
18. SD卡音樂播放例程
19. 字符VGA顯示
20. 字符AN430 4.3寸屏顯示
21. 字符7寸屏模塊顯示
22. SD卡中圖片VGA顯示
23. SD卡中圖片4.3寸屏顯示
24. SD卡中圖片7寸屏顯示
25. AN5642雙目攝像頭采集VGA顯示
26. OV5642雙目攝像頭采集4.3寸屏顯示
27. OV5642雙目攝像頭采集7寸屏顯示
28. SOBEL攝像頭邊緣檢測
29. AD9238 波形顯示例程
30. AD7606波形顯示例程
31. ADDA測試例程
32. AD9767 雙通道正弦波產生
33. AD9767 雙通道三角波產生
34. RTC時間實驗
35. USB2.0通信例程
36. 千兆以太網傳輸實驗
37. AD9238以太網傳輸例程
38. AD7606以太網傳輸例程
39. AD9280以太網傳輸例程
40. 千兆以太網視頻傳輸實驗
41. GTP 1.25G光纖通信測試
42. GTP 5G光纖通信測試
43. 視頻圖像GTP光纖傳輸例程
開發板
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3寸屏
●
●
套餐配套模塊，點擊了解更多
核心板
AC7200
FPGA型號
XC7A200T-2FBG484I
速度等級
-2
芯片等級
工業級別,-40°c~85°c
內存
1GB DDR3 , 32bit
QSPI FLASH
16MB
Logic cells
215360
查找表
33650
觸發器
269200
Max.Distributed RAM
2888
Block RAM (36Kb each)
365
Total Block RAM
13140kb
DSP Slices
740
收發器
4x6.6Gbps
PIC Express
PCIE2.0
HR IO
180
差分對LVDS
48
連接器
80pinx4
DDR3
2片512MB，32bit總線，數據速率800Mbps
QSPI Flash
1片128Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
晶振
高精度LVDS有源差分晶振，一個是 200MHz給系統提供穩定的 時鐘源，一個是 125MHz為 GTP收發器提供穩定的時鐘輸入
收發器
4 路 GTP ，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信
光纖接口
2路SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度 高達 6.6Gb/s
以太網接口
1路10/100M/1000M以太網RJ-45接口, 進行以太網數據交換
JTAG口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
VGA 接口
1路VGA輸出接口，16 位色的 VGA 模擬輸出， RGB565 格式
RS232接口
1路RS232接口，用于和電腦或者其它設置之間的數據通信
USB 2.0接口
1路USB 2.0接口，用于和PC之間的USB2.0高速通信
USB轉串口
1路USB Uart接口，用于和電腦通信，方便用戶調試
RTC實時時鐘
板載RTC實時時鐘，配有電池座,電池的型號為CR1220（電壓為3V，電池需另購）
EEPROM
板載一片IIC接口的EEPROM 24LC04
SD 卡座
1路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
5個用戶LED（1個在核心板，4個在擴展板）
按鍵
4個用戶按鍵，1個復位按鍵(在核心板）
40針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可以外接黑金的各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等）。擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A 最大電流保護
FPGA開發板
1塊
散熱片
1個
Mini USB 線
1根
USB下載器
1套
12V 電源
1個
透明保護板
1塊

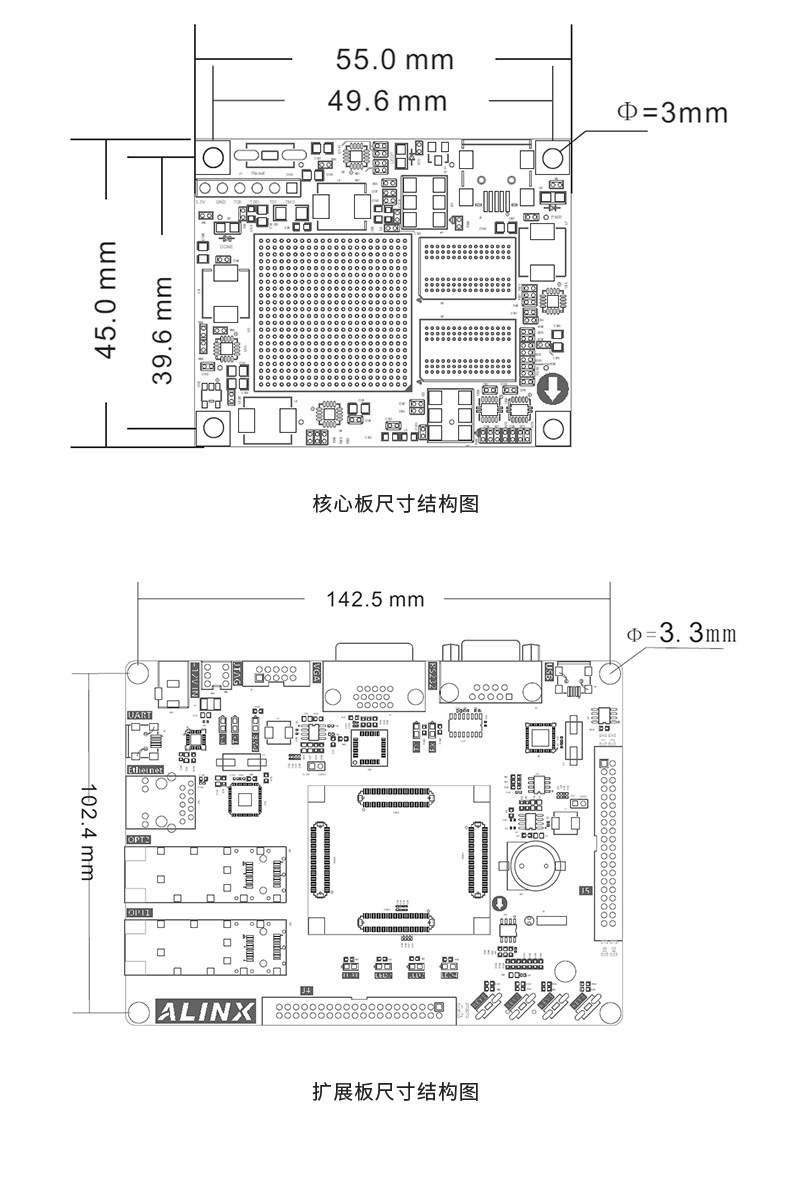

尺寸大小
核心板55mmx45mm，擴展板150mm x 110mm
疊層數量
核心板10層 PCB板設計，擴展板采用4層 PCB板設計
工業以太網、多路視頻傳輸，多路網絡和光纖通信及 高速數據傳輸交換
擴展口接雙目攝像頭，實現光纖視頻傳輸
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸到另一塊開發板， 經過光纖接口接收數據以后通過VGA接口顯示到顯示器。
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪制，通過開發板的HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
