Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z020

核心板

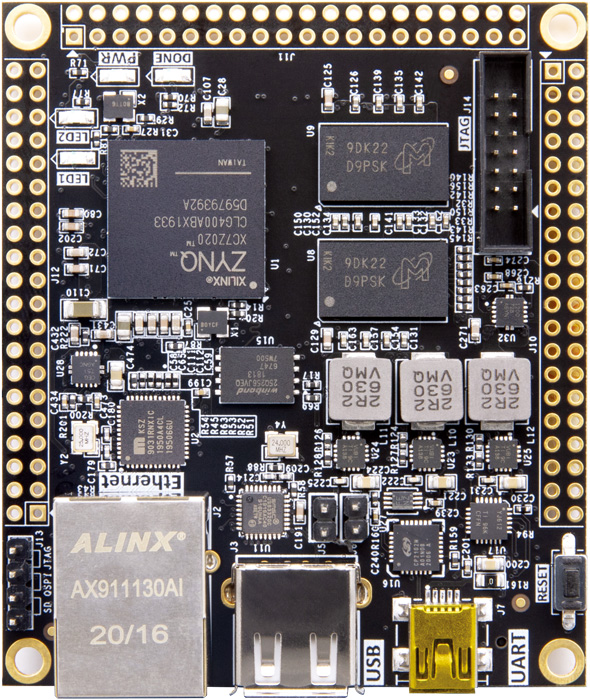

AC7020

FPGA型號

XA7Z020-1CLG400I /XC7Z020-2CLG400I

內核

雙核ARM Cortex-A9

內存

DDR3，1GB，數據速率1066Mbps

芯片級別

工業級,工作溫度-40°C~85°C

邏輯單元數量

85K

查找表

53,200

觸發器

106,400

乘法器

220

Block RAM

4.9Mb

PS MIO

8個

PL IO

94個

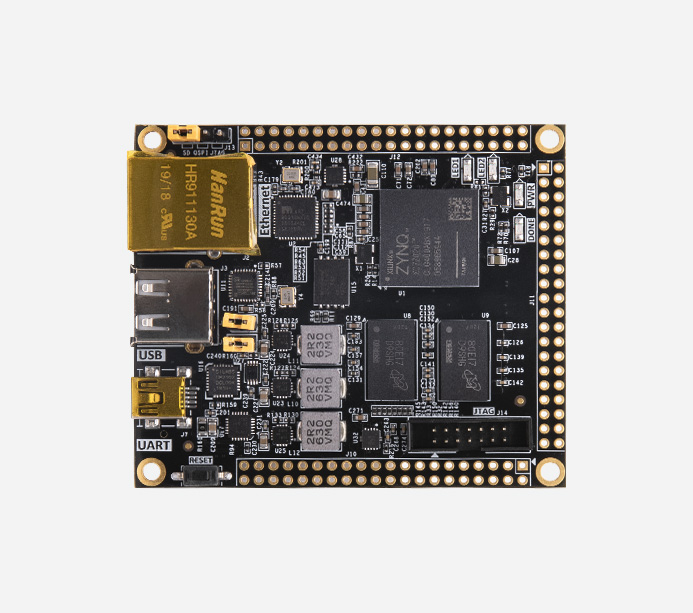

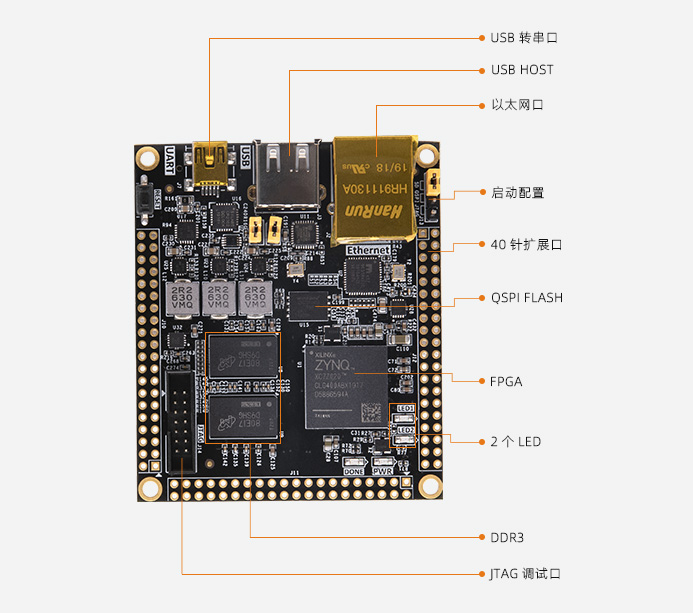

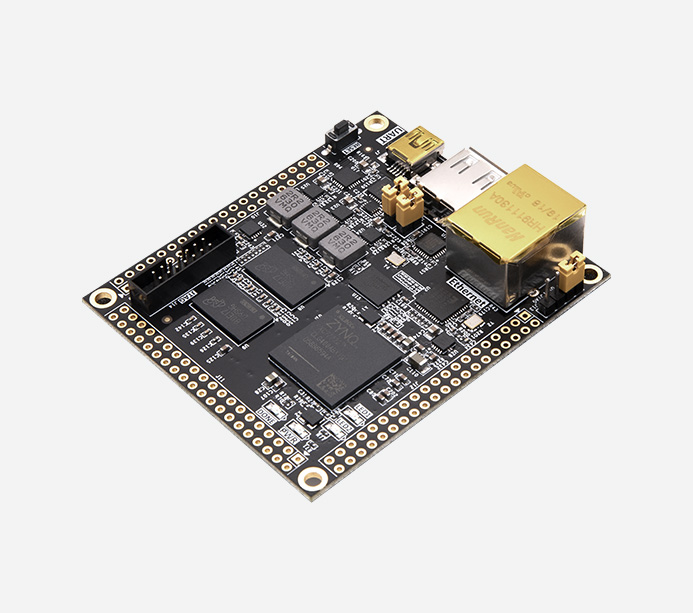

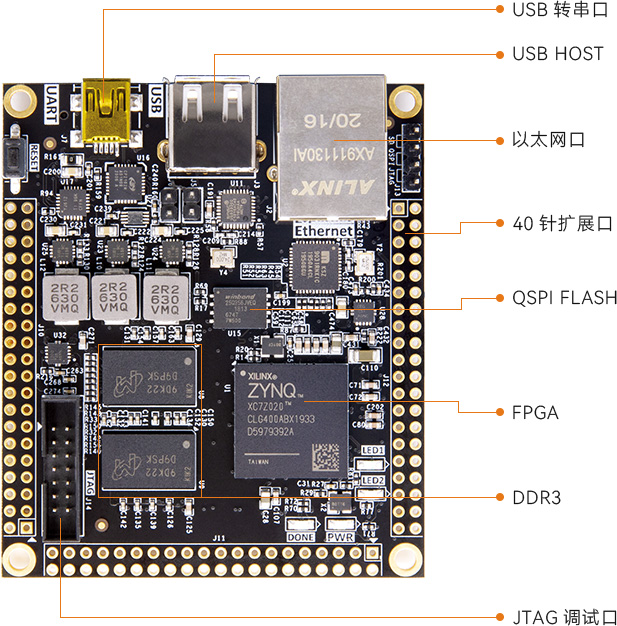

DDR3

作為 ZYNQ 芯片數據的緩存、操作系統運行的內存

QSPI Flash

1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

晶振

1個 33.333Mhz 的有源晶振，給 PS 系統提供穩定的時鐘源
1個 50Mhz 的晶振為 PL 邏輯提供額外的時鐘信號

以太網

1路千兆以太網RJ-45接口, 用于以太網數據交換

JTAG調試口

1個 14 針的 JTAG 口，對 ZYNQ 系統調試和下載

LED燈

2 個用戶發光二極管 LED, 1 個 PS 控制，1 個 PL 控制

USB HOST

1路USB2.0 HOST 接口, 連接鼠標、鍵盤和 U 盤等外設

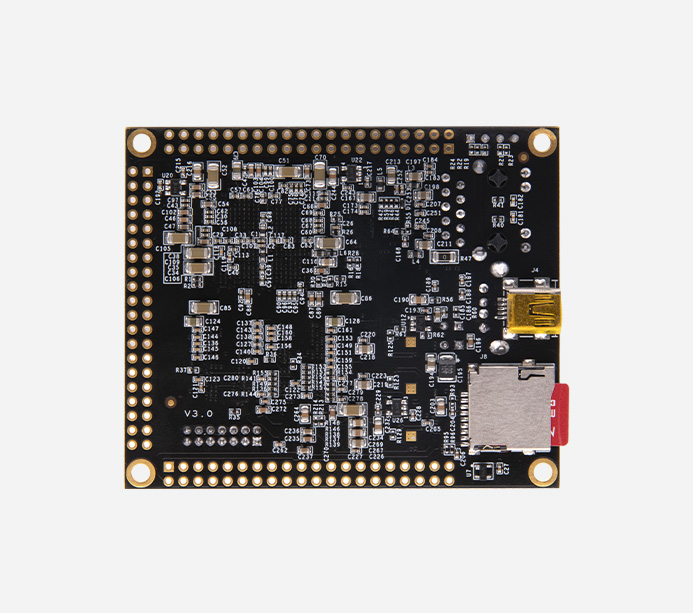

USB OTG

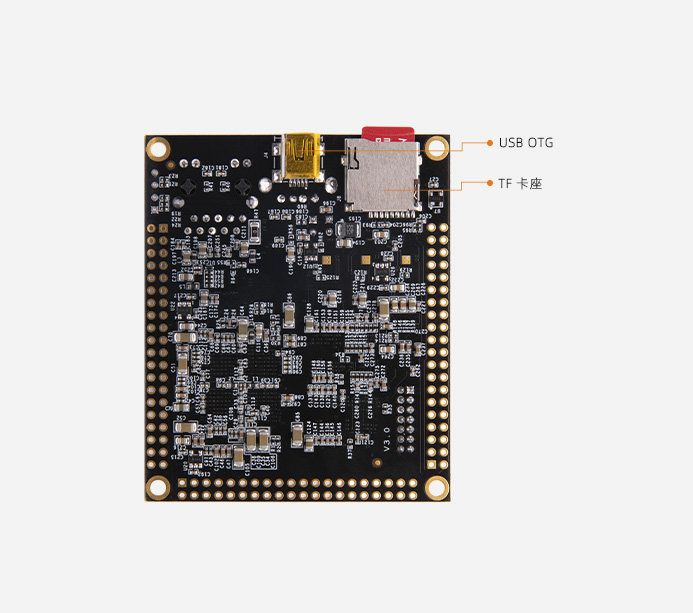

1路USB2.0 OTG 接口(背面）, 和 PC 或 USB 設備 OTG 通信

USB轉串口

用于供電和 PC 或外部設備的串口通信

按鍵

11個復位按鍵，用于 CPU 復位

擴展口

3 路 40 針的擴展口，擴展 ZYNQ 的 PL 部分和 PS 部分的 IO 接 7 寸 TFT 模塊、攝像頭模塊和 AD/DA 模塊等擴展模塊

TF卡座

11路 Micro SD 卡座，存儲操作系統鏡像和文件系統

啟動模式

JTAG 調試、QSPI FLASH 和 SD 卡三種啟動模式

供電

USB供電

FPGA核心板

1塊

讀卡器

1個

mini USB線

1根

排針

2排

TF 卡

1個

支柱

4個

尺寸大小

75mmx64mmx19.3mm

疊層數量

8層 PCB板設計
