適用于PCIe、視頻圖像處理、光纖/以太網通信等
雙核 ARM CORTEX-A9
1GB，32bit
PCIe 2.0、光纖、千兆以太網、HDMI輸入輸出等接口
8GB eMMC FLASH；256Mbit QSPI FLASH
開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
基礎實驗
01. 開發板簡介和檢測
02 ZYNQ簡介
03. Vivado開發環境
04. PL”Hello World”LED實驗
05. HDMI輸出實驗
06. HDMI 直通ILA調試實驗
07. GTX收發器誤碼率測試IBERT 實驗
08. 體驗ARM，裸機輸出 “Hello World”
09. PS點亮PL的LED燈
10. PS定時器中斷實驗
11. PL按鍵中斷實驗
12. 以太網實驗（LWIP）
13. 自定義IP實驗
14. 使用VDMA驅動HDMI顯示 15. 固化程序
16. PCIe測試
17. PCIe傳輸視頻到HDMI顯示
18. HDMI視頻輸入到PCIe捕捉顯示
19. Linux下開發PCIe
20. 安裝虛擬機和Ubuntu系統
21. Ubuntu安裝Linux版Vivado軟件
22. Petalinux工具安裝
23. NFS服務軟件安裝
24. Petalinux定制Linux 系統
25. 使用SDK開發Linux程序
26. Linux下GPIO實驗
27. Petalinux下的HDMI顯示
28. 使用Debian 8桌面系統
29. 制作QSPI Flash啟動的Linux
30. QSPI 和EMMC啟動Linux
31. GTP光纖數據通信
32. GTP光纖視頻圖像傳輸
SDK實驗
01. PS端MIO操作點亮LED燈
02 PS端MIO操作按鍵中斷
03. PS端UART讀寫控制
04. XADC使用
05. PL讀寫PS端DDR數據
06. BRAM實現PS與PL數據交互
07. 雙核AMP使用
08. ZYNQ下使用Free RTOS
09. DMA環通測試
10. AN108 DAC波形發生器DMA 使用
11. AN108 ADC示波器DMA使用
12. AN9238 ADC示波器DMA使用
13. AN706 ADC示波器DMA使用
14. AN108 DAC模塊的Scatter/ Gather DMA使用
15. AN9767 DAC模塊的Scatter/ Gather DMA使用
16. OV5640攝像頭采集顯示一
17. OV5640攝像頭采集顯 示二
18. 雙目攝像頭以太網傳輸
19. 7寸液晶屏模塊使用
20. 7寸觸摸屏使用
21. SD卡讀寫操作BMP圖片顯示
22. SD卡讀寫操作之攝像頭抓拍
23. AN706 ADC采集以太網傳輸
24. AN9238 ADC采集以太網傳輸
25. AN108 ADC采集以太網傳輸
26. UDP/TCP遠程更新QSPI Flash
HLS實驗
01. 初識HLS
02. 狀態指示led
03. 浮點協處理
04. 視頻彩條輸出
05. 視頻幀緩存管理
06. 視頻圖像縮放疊加
07. 視頻字符疊加
08. 圖像對比度調整
09. 攝像頭自動聚焦
10. 邊緣檢測
11. 角點檢測FAST
12. 快速傅里葉變換FFT
Linux實驗
01. QT在ZYNQ上的應用
02. OpenCV應用USB攝像頭顯示
03. 雙目攝像頭模塊OpenCV顯示
04. 觸摸屏模塊應用
05. AXI DMA讀寫測試
06. 基于DMA的ADC波形顯示 (AN706)
07. 自動運行petalinux應用程序
08. 附錄： Linux常用命令
開發板
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>

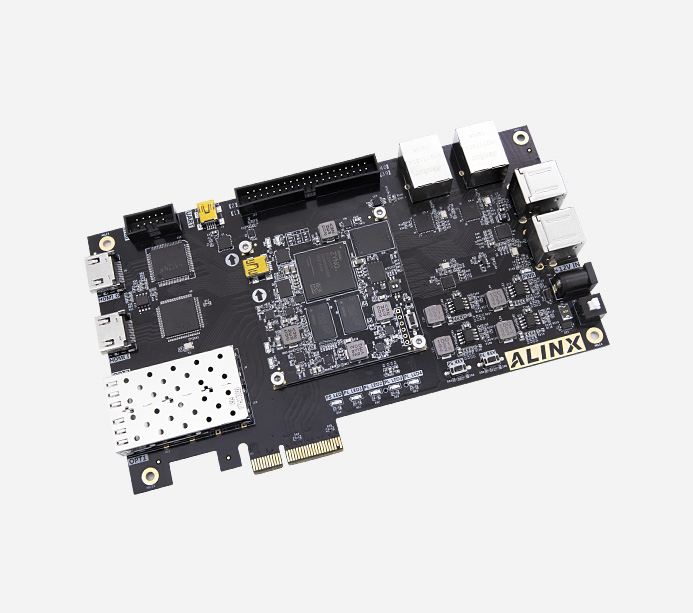

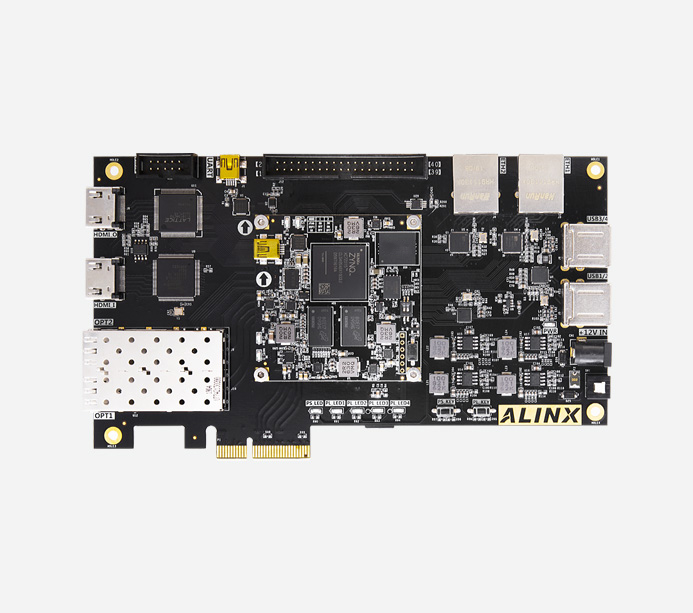

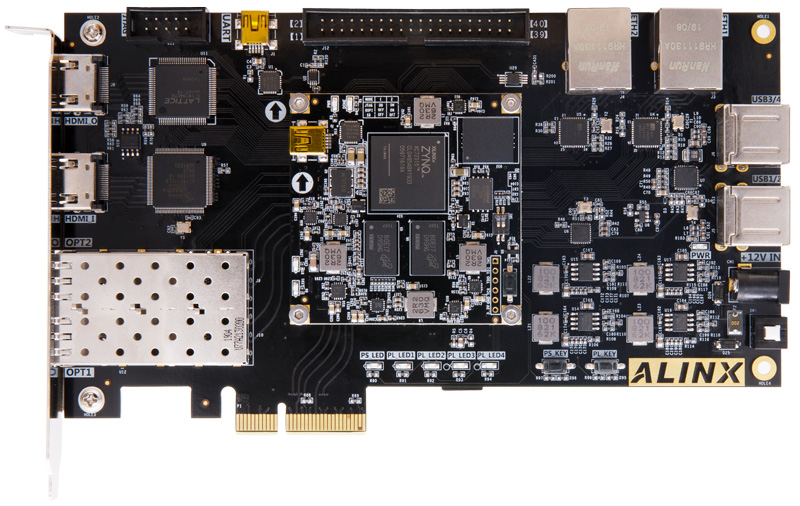

開發板
AX7015
FPGA型號
XC7Z015-2CLG485I
內核CPU
雙核ARM Cortex-A9 主頻767MHz
速度等級
-2
工作溫度
-40°c~85°c
查找表
46200
觸發器
92400
EMMC FLASH
8GB
收發器
4路，PCIE Gen2 x4
PL(FPGA端)
148個
LVDS差分對
24個
內存
DDR3，1GB, 數據速率1066Mbps
芯片級別
工業級
邏輯單元數量
74K
乘法器
160(18x25MACCs)
BLOCK RAM
3.3Mb
QSPI FLASH
256MBit
MIO(ARM端)
39個
電壓可調IO
50個

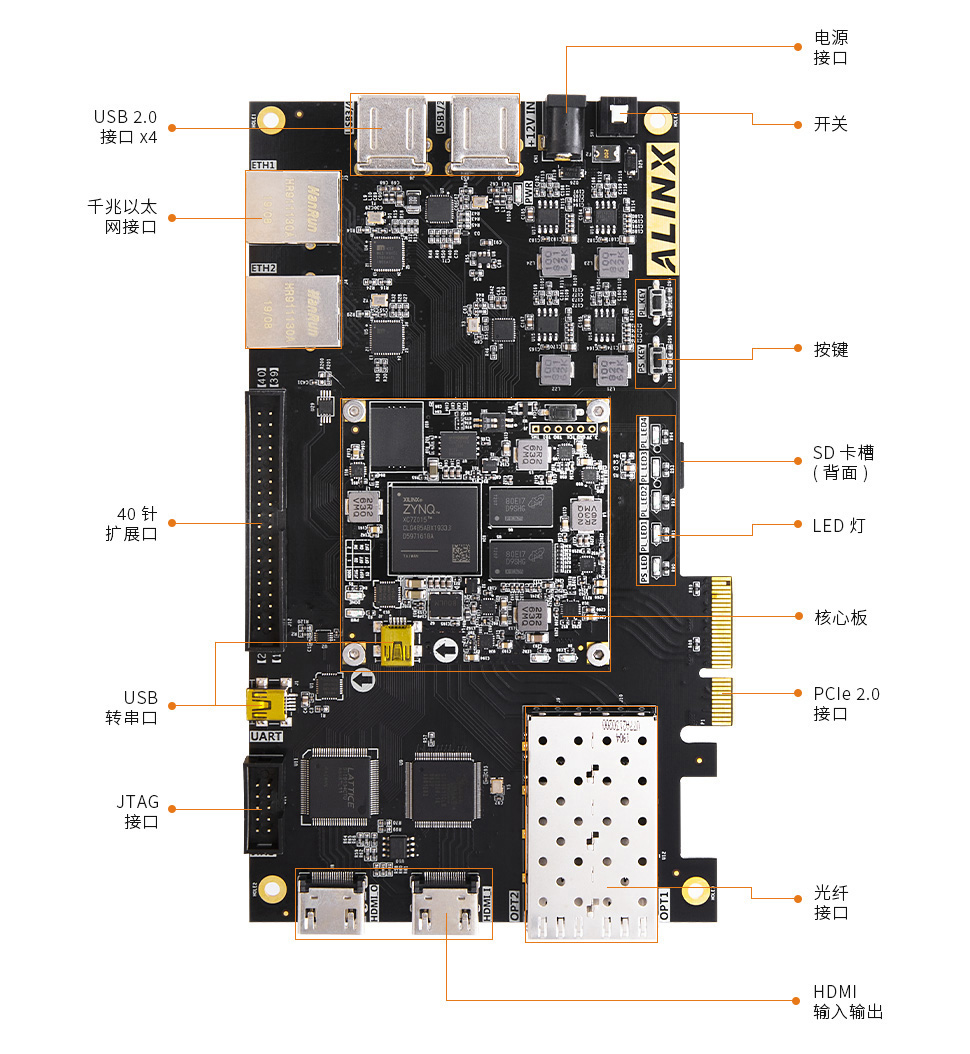

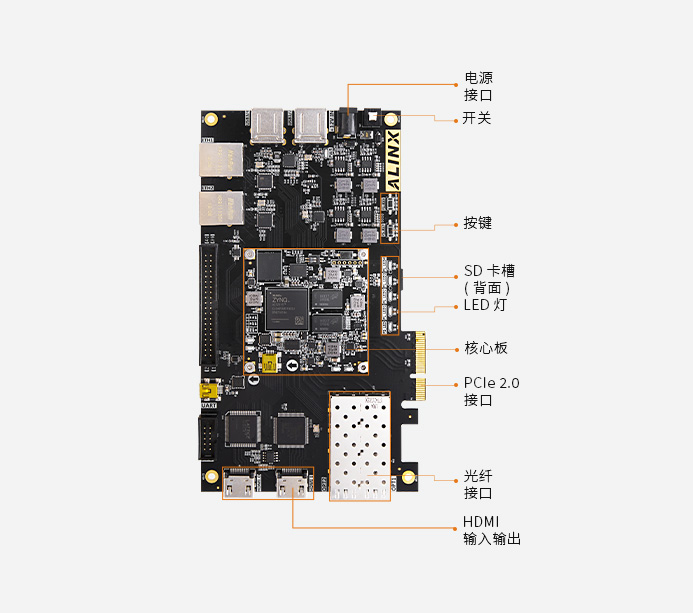

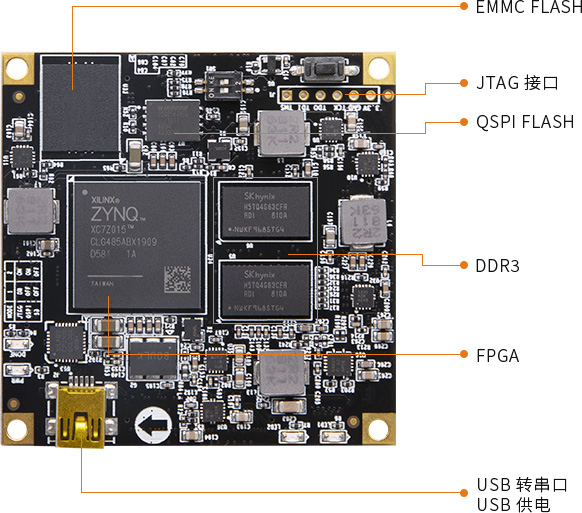

DDR3
2片512MB DDR3，共1GB，32bit總線，數據速率1066Mbps
QSPI Flash
1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
收發器
4 路 GTP ，每路高達 6.25Gb/s，適合光纖通信和 PCIe 數據通信
光纖接口
2路SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度 高達 6.125Gb/s
PCIe 2.0接口
提供標準的 PCIe 2.0 x2 高速數據傳輸接口，單通道通信速率高達 5GBaud
以太網接口
2路10/100M/1000M以太網RJ-45接口, 進行以太網數據交換
JTAG口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI輸入輸出
HDMI 視頻輸入輸出接口各1路，最高支持 1080P@60Hz輸入 輸出，支持 3D 輸出,不同格式的數據輸入
USB 2.0接口
4路USB 2.0接口，可連接鼠標、鍵盤等USB外設
USB轉串口
2路USB Uart接口，用于和電腦通信，方便用戶調試
晶振
1個33.33Mhz有源晶振，給PS系統提供穩定時鐘源
1個125Mhz 有源晶振
SD 卡座
1路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
5個LED燈，1個PS控制，4個PL控制
按鍵
2個按鍵和1個復位按鍵，1個PS控制按鍵，1個PL控制按鍵
40針擴展口
預留1個 40 針 2.54mm 間距的擴展口，可以外接黑金的各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等）。擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A 最大電流保護
FPGA開發板
1塊
USB下載器
1套
Mini USB 線
1根
透明保護板
1塊
12V 電源
1個
讀卡器
1個
TF卡
1個
尺寸大小

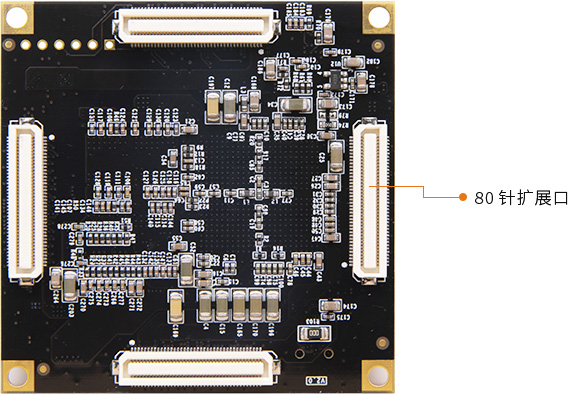

核心板60mmx60mm，擴展板188mm x 106mm
疊層數量
核心板10層 PCB板設計，擴展板采用4層 PCB板設計
工業以太網、多路視頻傳輸，多路網絡和光纖通信及 高速數據傳輸交換、
擴展口接雙目攝像頭，實現光纖視頻傳輸
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸到另一塊開發板， 經過光纖接口接收數據以后通過HDMI接口顯示到顯示器。
光纖收發器通信眼圖
滿足各種 PCIe 高速數據傳輸、視頻圖像處理需求
PCIe讀寫速度測試
HDMI視頻輸入到PCIe捕捉顯示
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪 制，通過開發板的HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
