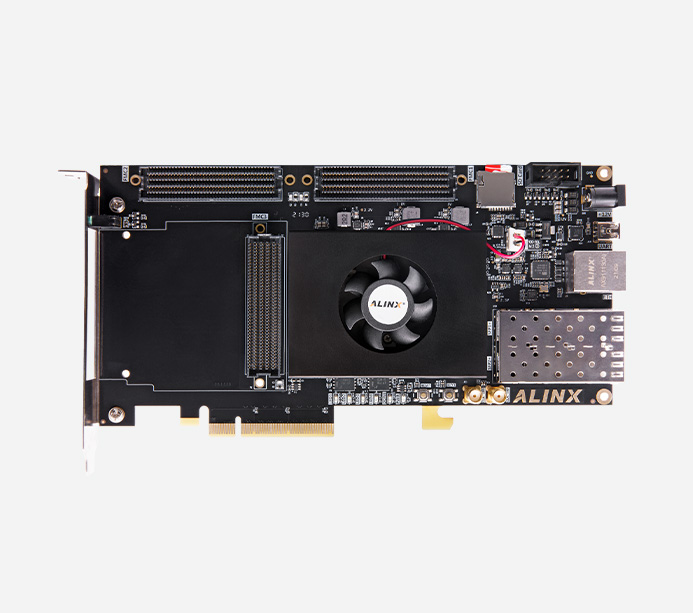

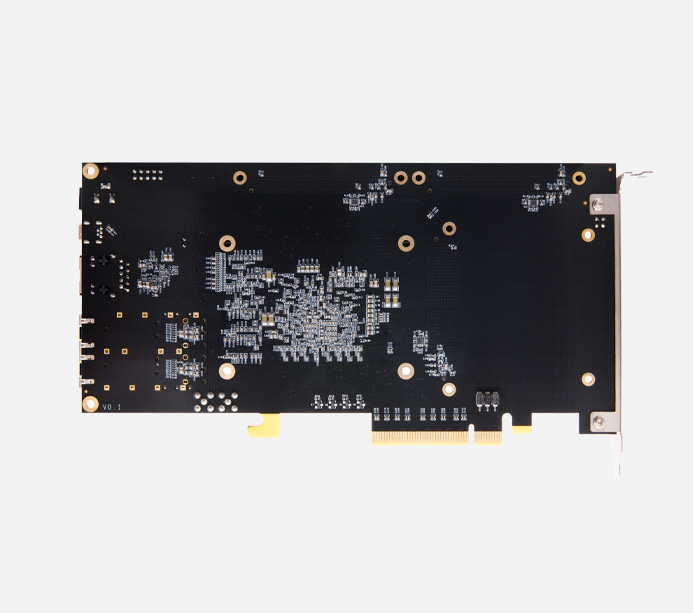

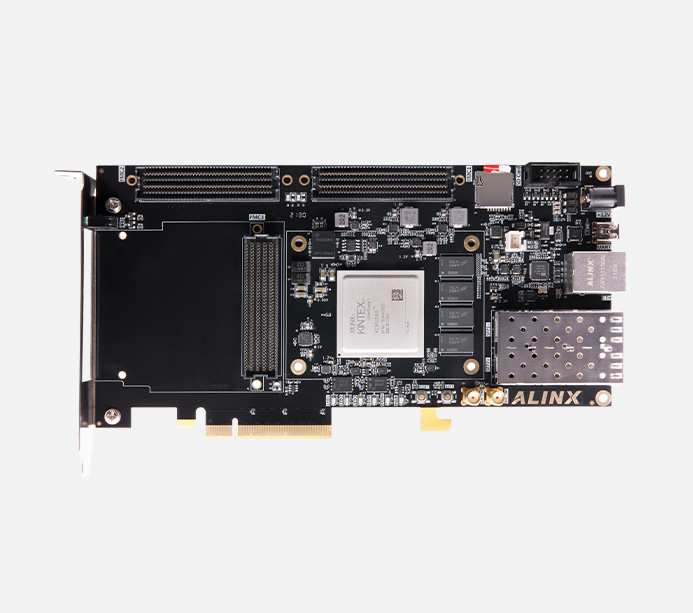

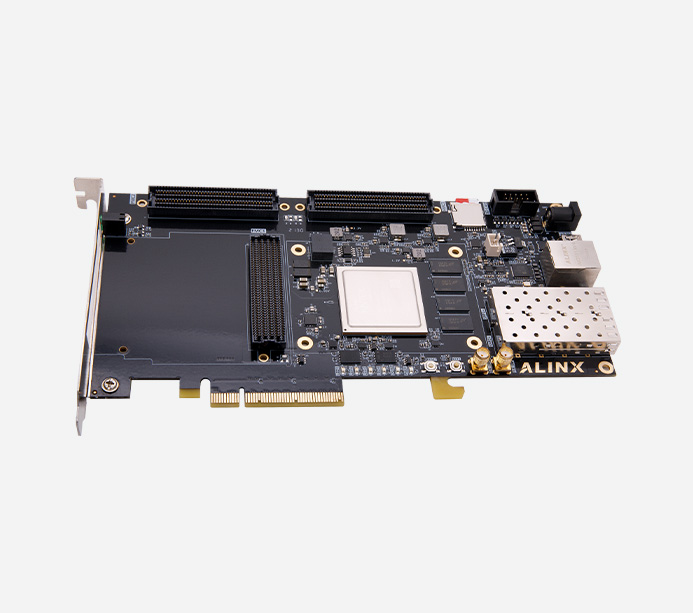

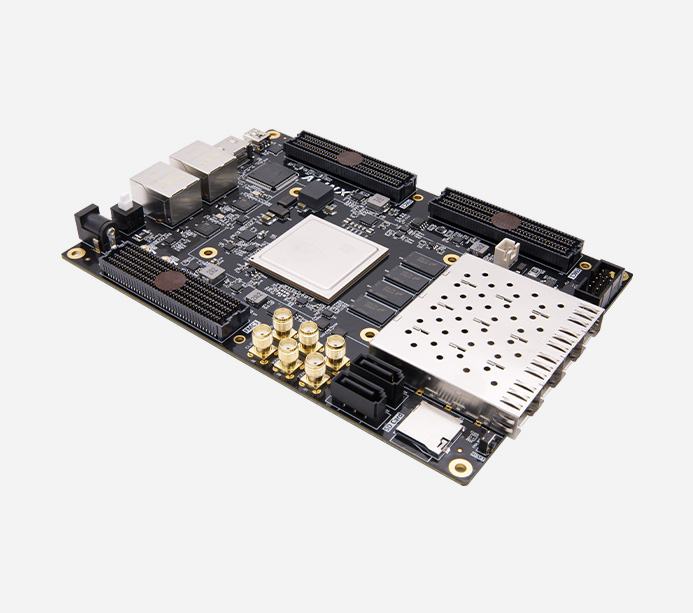

XCKU040
產品型號
AXKU041產地
上海EAN碼
6971390279250價格
￥6999.00高速光纖網絡數據通信、數據存儲、機器視覺、工業控制 視頻采集輸出，視頻傳輸處理、項目研發前期驗證
軟件版本:Vivado 2017.4 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
基礎實驗
01.vivado 下LED流水燈實驗及仿真
02.vivado下按鍵實驗
03.串口收發實驗
04.按鍵消抖實驗
05.LM75溫度測試例程
06.sd卡讀寫實驗
07.l2C接口EEPROM實驗
08.DDR4讀寫測試實驗
09.FPGA片內ROM讀寫測試
10.FPGA片內RAM讀寫測試
11.FPGA片內FlFO讀寫測試
12.千兆以太網傳輸實驗
13.GTH光纖通信測試例程
14.GTH光纖數據傳輸例程(⑵)
15.pcie測試例程
芯片型號
XCKU040-2FFVA1156I
芯片級別
速度等級-2,工業級
邏輯單元
530.250
查找表
242,400
觸發器
484,800
PCIe Gen3 x8
3
Block RAM (Mb)大小
21.1
DSP 處理單元（DSP Slices）
1920
收發器
20路, 12.5Gb/s max
速度等級
-2
溫度等級
工業級
DDR4
4片1GB DDR4，共4GB
QSPI Flash
2片256Mbit 共64MB QSPI FLASH存儲芯片,可用作FPGA芯片配置文件和用戶數據的存儲
光纖接口
2路SFP+光纖接口，實現2路高速的光纖通信接口。每路的光纖數據通信接收和發送的速度高達12.5Gb/s
FMC擴展口
3個標準的FMC的擴展口，其中有2個LPC擴展口，1個HPC擴展口。外接XILINX或ALINX各種FMC子板（(HDMI輸入輸出模塊，雙目攝像頭模塊，高速AD模塊等)
Micro SD卡座
1路Micro SD卡座，用于FPGA對SD卡的數據讀寫和存儲
USB轉串口
1路Uart轉USB接口，用于和電腦通信，方便用戶調試
以太網接口
1路10/100M/1000M以太網RJ45接口，用于和電腦或其它網絡設備進行以太網數據交換
SMA接口
2路SMA外接接口，引腳連接普通的時鐘信號，用于外接的輸入輸出信號
JTAG調試口
1個10針2.54mm標準的JTAG口,用于FPGA程序的下載和調試
晶振
1個200Mhz差分晶振，給FPGA系統提供穩定的時鐘源
1個125Mhz差分晶振，為光纖提供參考時鐘
1個156.25Mhz差分晶振，給收發器參考時鐘
溫度傳感器
1 片溫度傳感器芯片LM75，檢測周圍環境溫度
EEPROM
1片EEPROM，用于lC總線通信和存儲客戶自定義信息
LED燈
6個LED,1個電源指示燈;1個DONE配置指示燈4個用戶指示燈，一對面板指示燈
按鍵
2個用戶按鍵，1個復位按鍵，1個連接到FPGA的普通IO
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A 最大電流保護
開發板
1塊
散熱風扇
1個
Mini USB線
1根
USB下載器
1套
12V 電源
1個
尺寸大小
210mm x106.65mm
疊層數量
采用14層 PCB板設計，預留獨立電源層和GND層
高速光纖通信、視頻處理、高速數據傳輸處理等
支持高速數據傳輸和交換，數據存儲，視頻傳輸處理以及工業控制的要求、項目研發前期驗證
豐富的外圍接口:1個FMC HPC接口，2個FMC LPC接口、2路SFP+光纖接口、1路千兆以太網接口、1路UART串口接口、1路SD卡接口、1路網口、2路SMA接口、1個10針JTAG口
光纖數據通信接收和發送的速度高達12.5Gb/s
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
