廣泛應用于安防監控、汽車電子、 機器視覺、智能制造、視頻音頻采集處理、 醫療設備、儀器儀表、智能電網等行業
雙核 ARM CORTEX-A9
512MB
無需購買Xilinx下載器
最高支持1080P@60Hz輸出
復制以下網址到瀏覽器下載，vitis2019.2軟件是Vivado2017.4升級版
新手建議使用Vivado2017.4軟件以及下載相關教程資料，無需重復下載Vitis2019.2軟件和相關教程資料，vitis2019.2相關資料持續更新中
B站在線視頻
鏈接：space.bilibili.com/473639301/channel/detail?cid=89526
----------------------------------
Vivado 2017.4版
AX7010 教程及資料
鏈接：https://pan.baidu.com/s/1xr3D1EED4zb1eyJHYTGRHg
提取碼：3z1y
AX7020 教程及資料
鏈接：https://pan.baidu.com/s/1ESyuVX13mOGj14fzNds7Uw
提取碼：dsoc
Vivado 2017.4軟件包
鏈接：https://pan.baidu.com/s/1RiolZAHIi8hCskJJGrmSjg
提取碼：1w8y
ZYNQ視頻
鏈接：https://pan.baidu.com/s/11_oHUzEOZlBXWLllCdTf6A
提取碼：3au6
----------------------------------
Vitis 2019.2版
AX7010 教程及資料
鏈接：https://pan.baidu.com/s/1UdRfQSdsYw4W78TbOfdnNg
提取碼：x3ad
AX7020 教程及資料
鏈接：https://pan.baidu.com/s/1ygosi8ZLAmZ6ZsG5Qboegw
提取碼：9497
Vitis 2019.2 軟件包
鏈接：https://pan.baidu.com/s/1_VyeV52YpMLJt-6JUNi-IA
提取碼：erhw
----------------------------------
開發軟件版本：Vivado 2017.4, linux 內核：petalinux4.9.0-xilinx-v2017.4
開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
FPGA實驗篇
01.ZYNQ簡介
02 Vivado開發環境
03. 開發板硬件介紹
04. Verilog基礎模塊介紹
05. LED閃爍實驗
06. Vivado下PLL實驗
07. FPGA片內RAM讀寫測試
08. FPGA片內ROM讀寫測試
09. FPGA片內FIFO讀寫測試
10. Vivado下按鍵實驗
11. 按鍵消抖實驗
12. PWM呼吸燈實驗
13. I2C接口EEPROM實驗
14. RS232實驗
15. RS422實驗
16. RS485實驗
17. HDMI彩條輸出實驗
18. HDMI字符顯示實驗
19. HDMI時鐘顯示實驗
20. 7寸液晶屏顯示實驗
21. AD7606多通道波形顯示實驗
22. AD9238雙通道波形顯示實驗
23. ADDA測試實驗
24. AD9767雙通道正弦波產生實驗
SDK實驗篇
01. 體驗ARM，裸機輸出“ Hello World ”
02. PS定時器中斷實驗
03. PS端MIO的使用
04. PS端EMIO的使用
05. PL端AXI GPIO的使用
06. 以太網實驗（ LWIP ）
07. 自定義IP實驗
08. PS端UART讀寫控制
09. XADC的使用
10. 雙核AMP的使用
11. ZYNQ下使用Free RTOS
12. PL讀寫PS端DDR數據
13. 通過BRAM實現PS與PL數據交互
14. 使用VDMA驅動HDMI顯示
15. DMA環通測試
16. DMA使用之DAC波形發生器(AN108 ）
17. DMA使用之ADC示波器( AN108 ）
18. DMA使用之ADC示波器(AN9238)
19. DMA使用之ADC示波器( AN706）
20. 基于ADC模塊的Scatter Gather DMA使用(AN108)
21. 基于DAC模塊的Scatter Gather DMA使用(AN9767)
22. OV5640攝像頭的采集顯示一
23. OV5640攝像頭的采集顯示二
24. 雙目攝像頭以太網傳輸
25. SD卡讀寫操作之BMP圖片顯示
26. SD卡讀寫操作之攝像頭抓拍
27. 音頻模塊AN831的錄音與播放
28. 7寸觸摸屏模塊的顯示
29. 7寸觸摸屏的GUI及觸摸控制
30. AN108 模塊ADC采集以太網傳輸
31. AN9238 模塊ADC采集以太網傳輸
32. AN706模塊ADC采集以太網傳輸
33. 基于UDP/TCP遠程更新QSPI Flash
Linux實驗篇
01. 安裝虛擬機和Ubuntu系統
02. Ubuntu安裝Linux版Vivado 軟件
03. PetaLinux工具安裝
04. NFS服務軟件安裝
05. 使用PetaLinux定制Linux系統
06. 使用SDK開發Linux程序
07. Linux下GPIO實驗
08. PetaLinux下HDMI顯示
09. 使用Debian 8桌面系統
10. 制作QSPL Flash啟動Linux
11. QT在ZYNQ上的應用
12. OpenCV應用(USB攝像頭顯示 ）
13. 雙目攝像頭模塊OpenCV顯示
14. 觸摸屏模塊的應用( AN0701)
15. AXI DMA讀寫測試
16. 基于DMA ADC波形顯示( AN706 ）
17. 自動運行的Petalinux程序
18. 附錄：Linux常用命令
PYNQ實驗篇
01. PYNQ簡介
02. PYNQ鏡像
03. 運行PYNQ
04. amba文件共享
05. 常見問題
06. USB攝像頭邊沿檢測
07. USB攝像頭人臉識別
08. 基于寄存器操作自定義 Overlays
09. 含有DMA操作自定義 Overlays
10. ADC采集并顯示波形
LINUX驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和of函數
04. pinctrl和gpio子系統
05. 并發的處理
06. pio輸入
07. 定時器
08. 中斷
09. 阻塞IO
10. 非阻塞IO
11. 異步IO
12. platform平臺設備
13. platform與設備樹
14. MISC設備驅動
15. input子系統
16. pwm驅動
17. I2C驅動
18. USB驅動
19. SPI驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA驅動
24. 多點觸摸屏驅動
25. LCD驅動
AN831套餐
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
AN831
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7寸屏
●
●
套餐配套模塊，點擊了解更多

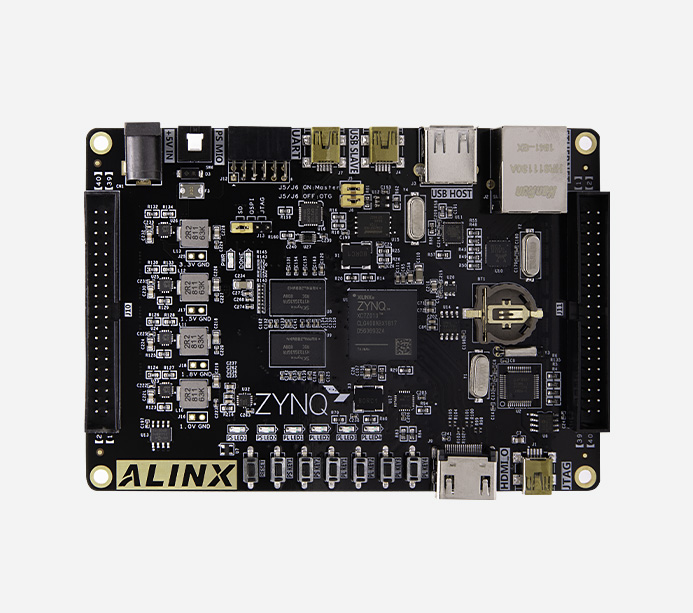

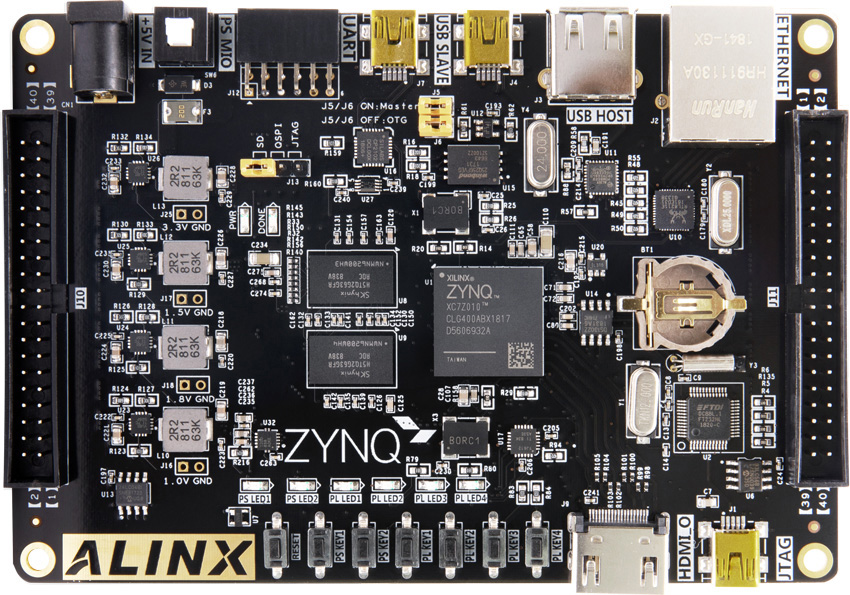

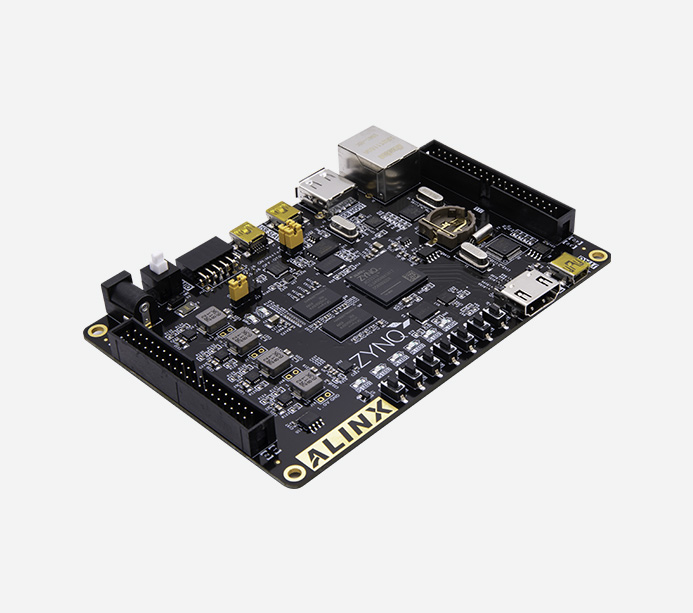

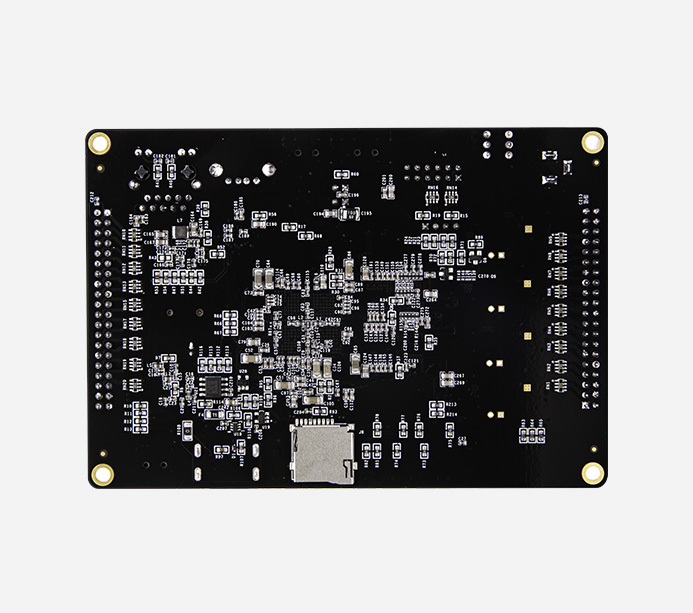

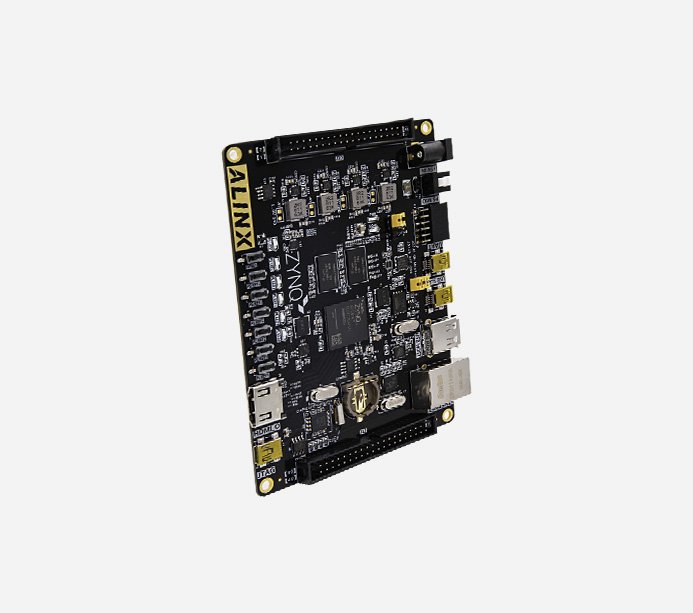

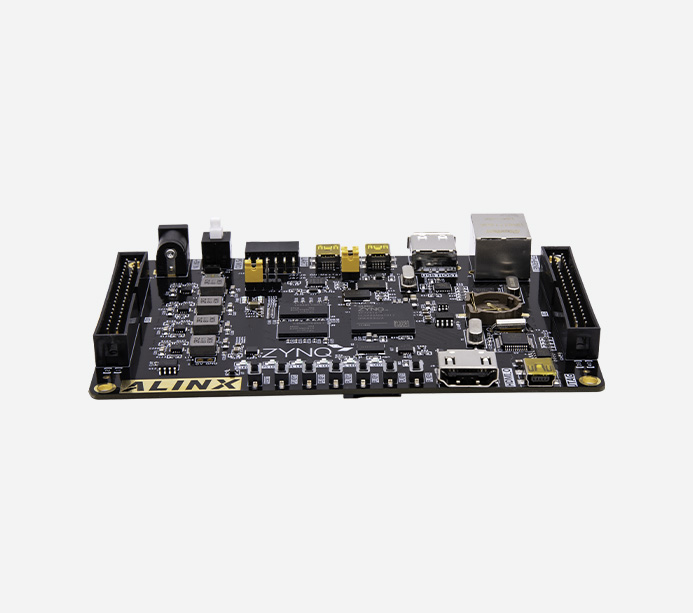

開發板
AX7010
FPGA型號
XC7Z010-1ClG400I
內核CPU
雙核ARM Cortex-A9
內存
DDR3，512MB，數據速率1066Mbps
邏輯單元數量
28k
查找表
17600
觸發器
35200
乘法器
80
Block RAM
2.1Mb
PS MIO
8個
PL IO
94個
JTAG口
板載1路 USB JTAG 接口，無需購買Xilinx下載器,通過USB線及板載的JTAG電路對ZYNQ系統進行調試和下載
以太網接口
1個 10/100M/1000M 自適應以太網 RJ-45 接口,用于和電腦及其它網絡設備進行數據交換
HDMI接口
1個 HDMI 圖像視頻輸入輸出接口，1080P 圖像視頻輸出
USB HOST
1個 USB2.0 HOST 接口, 用于連接鼠標、鍵盤和U盤等USB外設
USB OTG
1個 USB2.0 OTG 接口, 用于和 PC 或 USB 設備的 OTG 通信
ＵSB Uart
1個 USB Uart 接口, 用于和 PC 或外部設備的串口通信
實時時鐘
1個 RTC 實時時鐘，配有電池座，電池的型號為CR1220（電壓為3V，電池需另購）
EEPROM
1個 IIC 接口的 EEPROM 24LC04
LED
6個用戶發光二極管LED, 2個 PS 控制，4個 PL 控制
按鍵
7個按鍵，1個 CPU 復位按鍵，2個 PS 控制按鍵，4個 PL 控制按鍵
晶振
1個 33.333Mhz 有源晶振，給 PS 系統提供穩定的時鐘源
1個 50MHz 有源晶振，為 PL 邏輯提供額外的時鐘
TF卡座
可插入 Micro SD TF 卡，存儲操作系統鏡像和文件系統
PMOD
1路 12針的擴展口(2.54mm間距)，擴展 ZYNQ 的 PS 系統的 MIO
擴展口
2路 40針的擴展口(2.54mm 間距)，擴展 ZYNQ 的 PL 部分的 IO可以接7寸TFT模塊、攝像頭模塊和AD/DA模塊等擴展模塊
輸入電壓
+5V 電壓輸入
供電
5V/2A供電
輸入電流
2A 最大電流
FPGA開發板
1塊
TF 卡
1個
Mini USB 線
2根
讀卡器
1個
5V 電源
1個
透明保護板
1塊

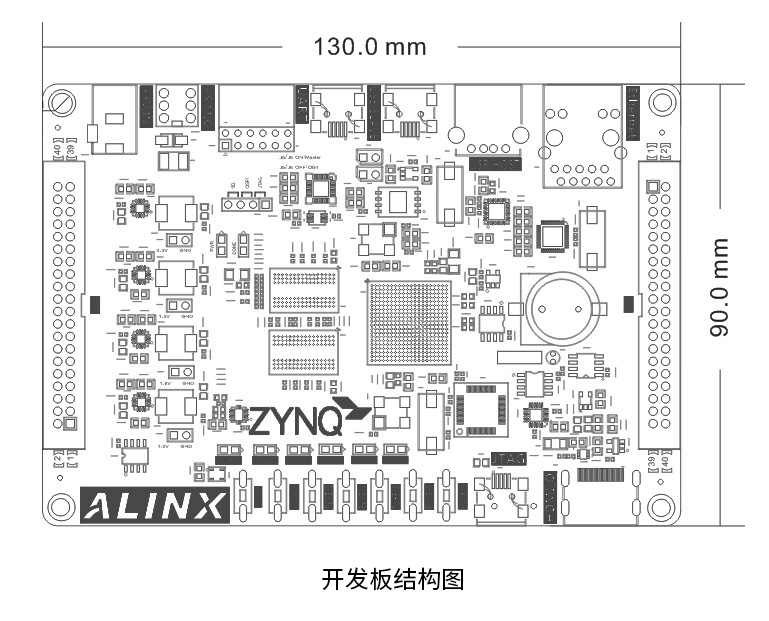

尺寸大小
130mm x 90mm
疊層數量
采用8層 PCB板設計，預留獨立電源層和GND層
PYNQ＝PYTHON+ZYNQ
PYNQ＝PYTHON+ZYNQ
直接調用PYTHON庫和FPGA硬件庫進行功能開發，通過ZYNQ（SOC）輕松的設計嵌入式系統
無需設計可編程邏輯電路的情況下即可通過PYNQ進行APSOC編程，并且代碼可直接在ZYNQ 7000 上進行開發和測試。
通過PYNQ，可編程邏輯電路將作為硬件庫導入并通過其API進行編程，其方式與導入和導入和編程軟件庫基本相同。
利用ZYNQ中的可編程邏輯和ARM進行編程，其方式與導入和編程軟件庫基本相同。
利用ZYNQ中的可編程邏輯和ARM處理器的優勢來構建嵌入式系統；極大加快開發進程、縮短開發周期、降低開發難度。
512MB RAM內存
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊AN5642進行視頻采集，通過ZYNQ開發板的 HDMI接口顯示到顯示器上。
ZYNQ開發板運行Linux操作系 統，視頻數據使用QT進行顯示，實現雙目同步顯示。
AN9767/AN706模塊上機展示圖
信號源輸出的信號連接到AN9767/AN706模塊，通過ZYNQ開發 板的HDMI接口顯示到顯示器，運行Linux操作系統使用QT進行波形數據繪制，整個過程涉及到PL跟PS的數據傳輸，以及Linux 系統下的軟件開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
