滿足用戶各種 PCIe 高速數據傳輸，視頻圖像處理和工業控制的要求
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado2017.4安裝
02 vivado下LED流水燈實驗及仿真
03. vivado下按鍵實驗
04. vivado下PLL實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. LM75溫度測試例程
08. sd卡讀寫實驗
09. HDMI彩條輸出
10. AN430 4.3寸屏彩條輸出
11. 7寸屏模塊彩條輸出
12. HDMI輸入輸出環通測試
13. DDR3讀寫測試實驗
14. AN831錄音與播放實驗
15. SD卡音樂播放例程
16. 字符HDMI顯示
17. 字符AN430 4.3寸屏顯示
18. 字符7寸屏模塊屏顯示
19. SD卡中圖片HDMI顯示
20. SD卡中圖片4.3寸屏顯示
21. SD卡中圖片7寸屏顯示
22. AN5642雙目攝像頭采集HDMI顯示
23. SOBEL攝像頭邊緣檢測
24. AD7606波形顯示例程
25. ADDA測試例程
26. AD9767雙通道正弦波產生
27. AD9767雙通道三角波產生
28. GTX 1.25G光纖通信測試
29. GTX 5G光纖通信測試
30. GTX 1.25G光纖數據傳輸測試
31. GTX 10G光纖數據傳輸測試
32. 視頻圖像GTX光纖傳輸例程

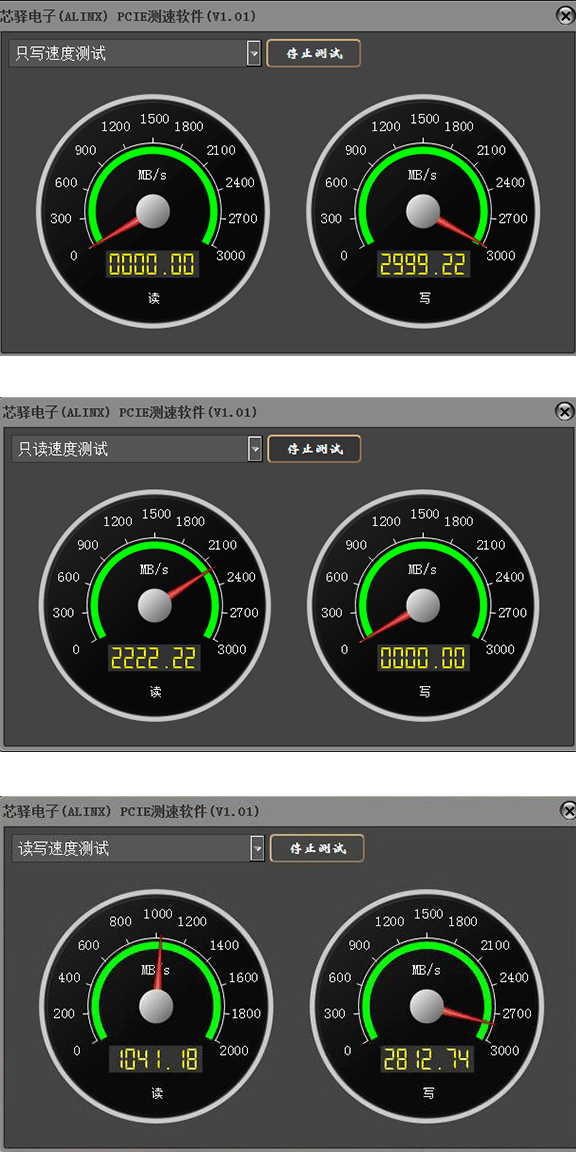

33. PCIe速度測試例程
34. PCIe之HDMI入例程
35. PCIe之HDMI輸出例程
36. PCIe之Xdma 接口進階篇
開發板
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
型號
XC7K325T-2FFG900I
PCIe Gen2
1
邏輯單元
326,080
收發器
16個 12.5Gb/s max
查找表
50,950
觸發器
407,600
Block RAM
16,020Kb
DSP 處理單元
840
溫度等級
工業級 -40℃-85℃
XADC
1 個 12bit 1Mbps AD
速度等級
-2
有源差分晶振
2個
DDR3
4 x 512MB DDR3 ，64bit總線，數據速率1600Mbps
QSPI Flash
1片128Mbit QSPI FLASH, 可用作 FPGA配置文件和用戶數據存儲
晶振
高精度LVDS有源差分晶振，一個是 200MHz給系統提供穩定的 時鐘源一個是 125MHz為 GTX收發器提供穩定的時鐘輸入
收發器
芯片16 路 GTX ，每路高達12.5Gb/s，適合光纖通信和 PCIe 數據通信
PCIe x8接口
1路標準的PCIEx8接口用于和電腦主板的PCIE通信, 支持PCI Express 2.0標準，單通道通信速率可高達5Gbps
SFP光纖
4路高速SFP光纖通信接口，每路接收和發送速度高達10Gb/s
JTAG口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI輸入輸出
HDMI輸入輸出各兩路， 支持4K @ 30幀輸入輸出
USB轉串口
1路Uart轉USB接口，用于和電腦通信，方便用戶調試
SATA接口
2路SATA接口，外接硬盤
SD 卡座
1路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
核心板2個，擴展板5 個
按鍵
2個用戶按鍵
40針擴展口
預留 1個 40 針 2.54mm 間距的擴展口，可以外接黑金的各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等）。擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A 最大電流
FPGA開發板
1塊
散熱風扇
1個
Mini USB 線
1根
USB下載器
1套
12V 電源
1個
尺寸大小

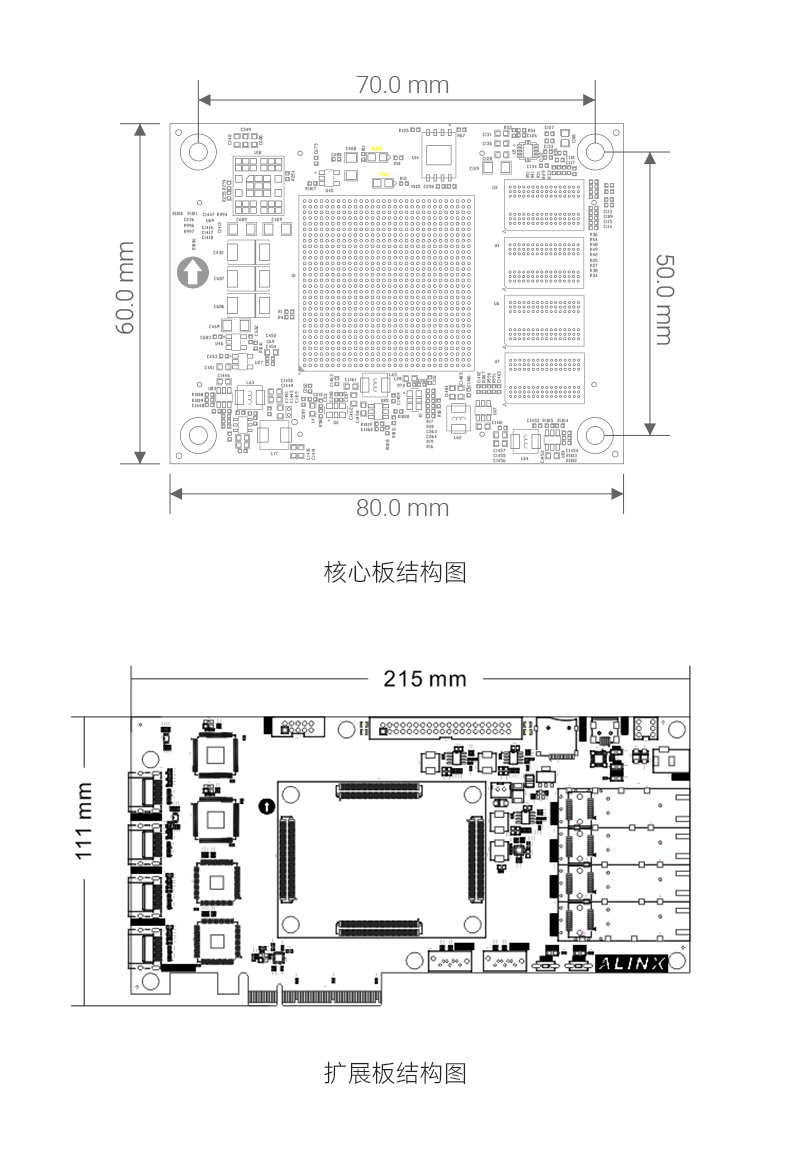

核心板80mmx60mm，擴展板215mm x 111mm
疊層數量
核心板14層 PCB板設計，擴展板采用6層 PCB板設計 預留獨立電源層和GND層
光纖通信、PCIe 加速、視頻處理、高速數據傳輸

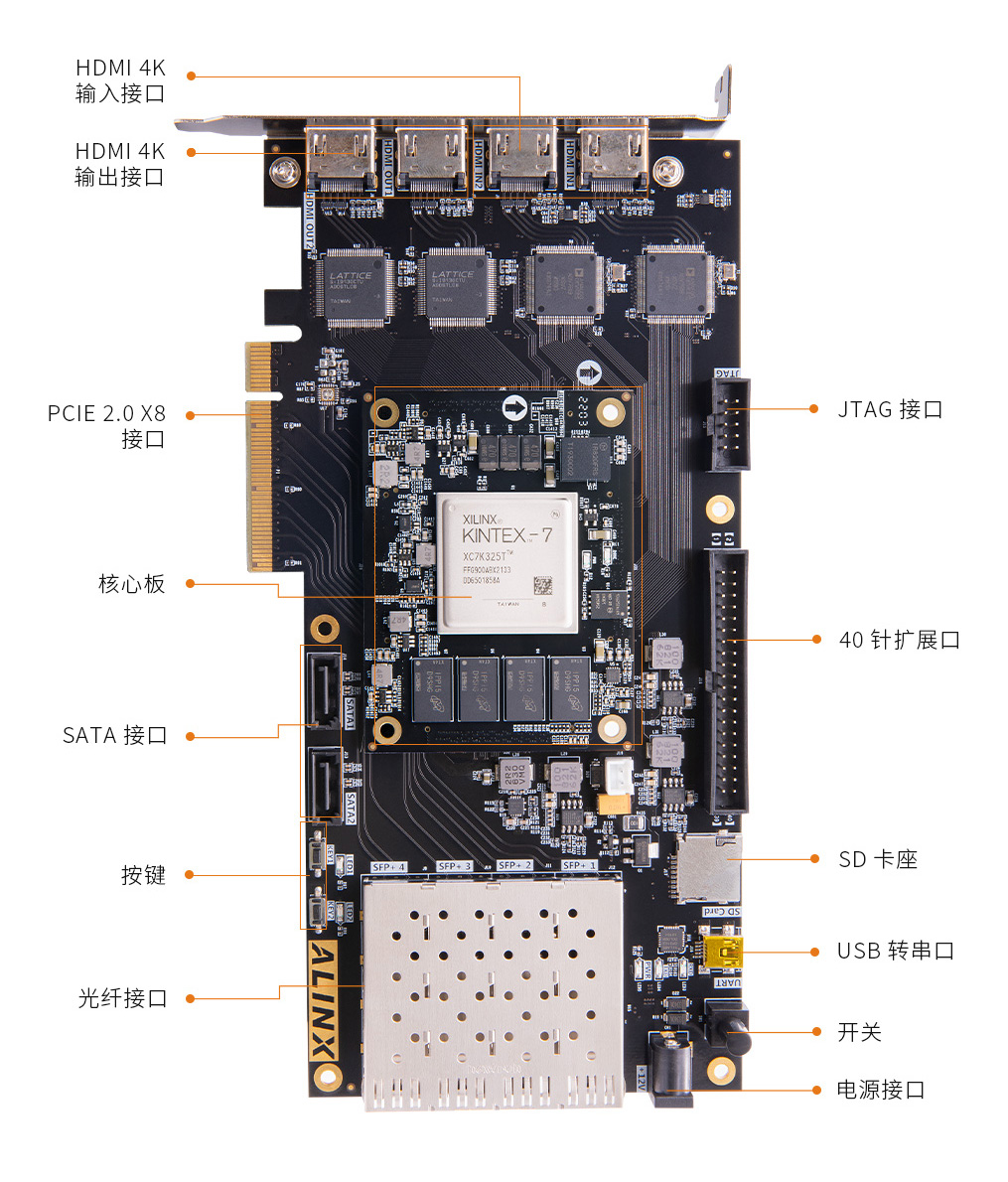

采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。 豐富的外圍接口，1路 PCIe x4 接口，4路SFP光纖網絡接口， 2路 HDMI 輸出接口，支持4k 30幀輸出，2路 HDMI 輸入接口， 支持4k 30幀輸入，Uart 接口，SD 卡接口等。滿足用戶各種 PCIe 高速數據傳輸，視頻圖像處理和工業控制的要求。為高速視頻傳輸， 高速光纖通信和 PCIe 數據處理的前期驗證和后期應用
驗證PCIE解決方案，加快PCIE產品開發
通過HDMI輸入接口采集視頻信號（4K），通過PCIE接口上傳 到電腦，上位機實時顯示采集到的視頻圖像
上位機抓取電腦桌面的顯示內容（4K），通過PCIE接口發送給 FPGA，FPGA通過HDMI接口輸出到顯示器，顯示器同步實時顯示 電腦桌面內容
滿足各種 PCIe 高速數據傳輸、視頻圖像處理
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊AN5642進行視頻采集，通過開發板的HDMI接口 顯示到顯示器上,實現雙目同步顯示。
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪制，通過開發板的HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
