適合高速數據傳輸交換、光纖通信、視頻傳輸、數據處理、工業控制等

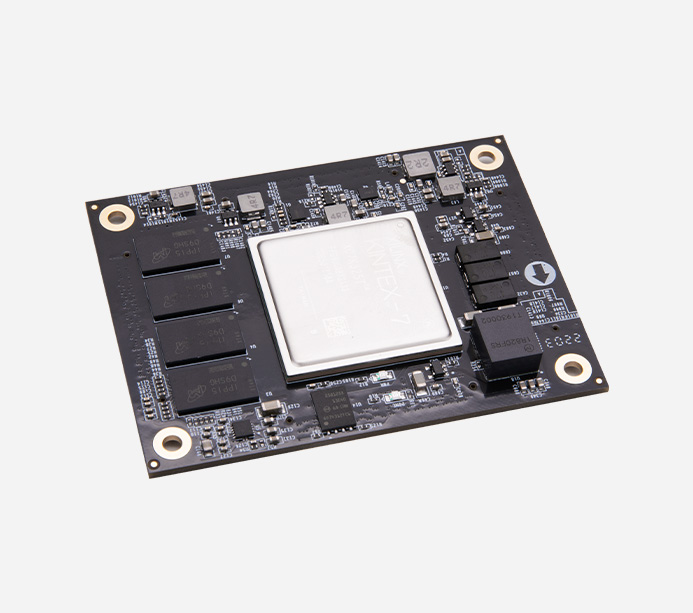

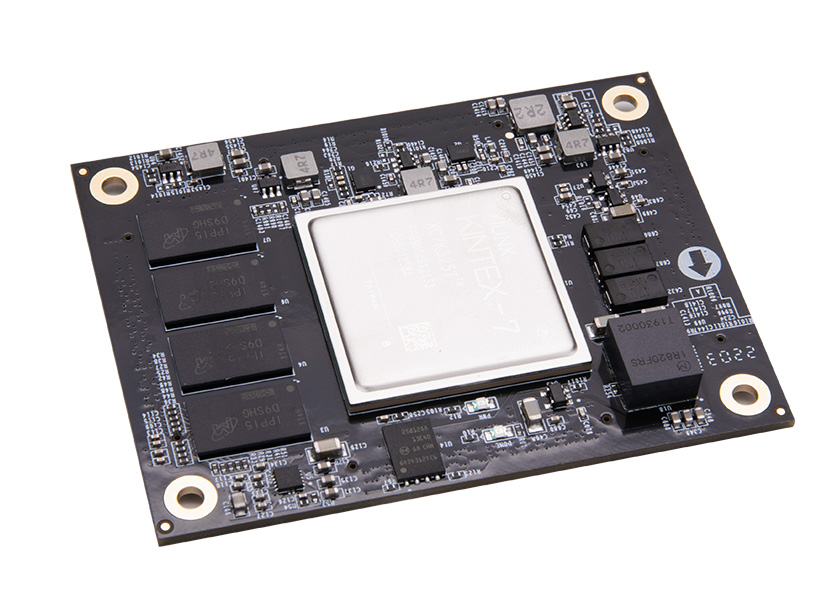

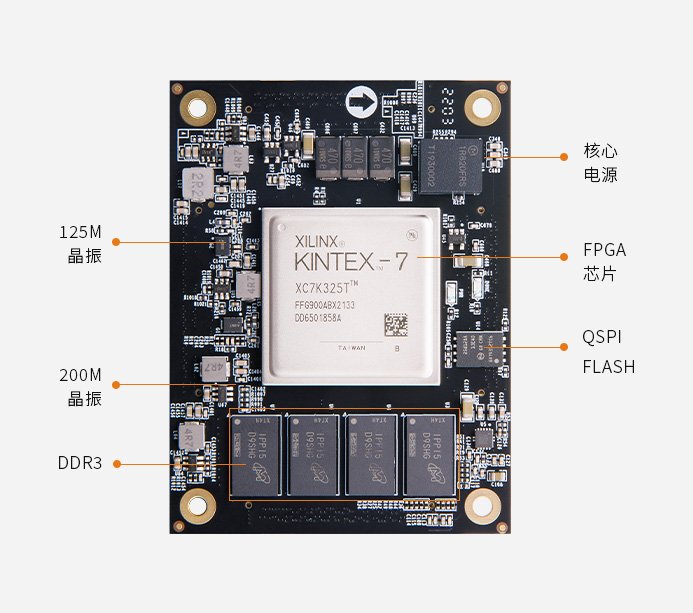

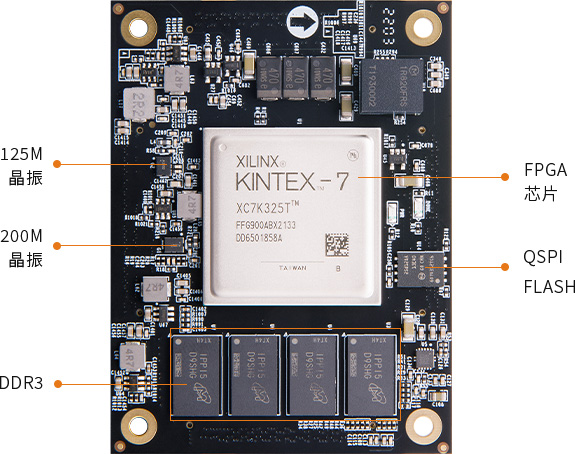

核心板
AC7K325B

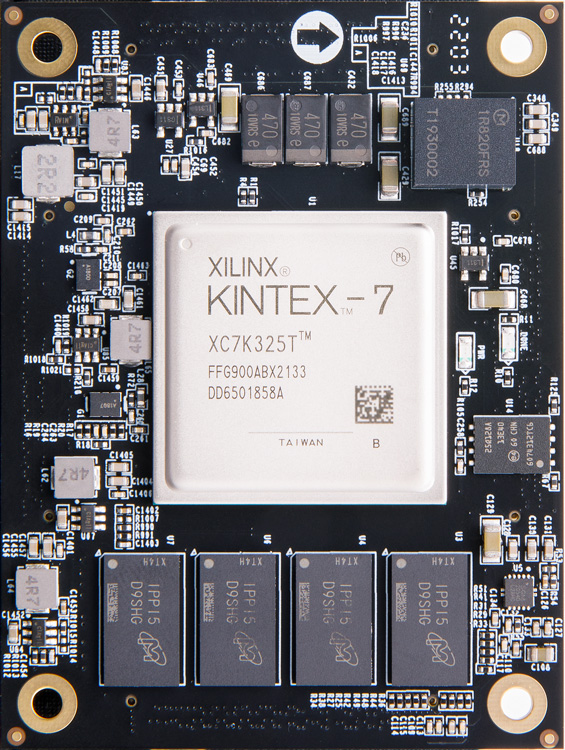

FPGA 型號
XC7K325T-2FFG900I
邏輯單元
326,080
查找表
50,950
觸發器
407,600
Block RAM
16,020Kb
DSP 處理單元
840
QSPI FLASH
128Mbit
DDR3
2GB
IO 總數
276 個
差分對數
46 個
PCIe Gen2
1
收發器
16 路，12.5Gb/s max
XADC
1 個 12bit，1Mbps AD
溫度等級
工業級
速度等級
-2
有源差分晶振
2 個
可調電壓 IO
92 個
DDR3
4X DDR3 512MB，64bit 總線，數據速率 1600Mbps
QSPI Flash
1 片 128Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
高精度 LVDS 有源差分晶振，1個是 200MHz給系統提供穩定的時鐘源，1個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入
收發器
16 路 GTX，每路 12.5Gb/s max，適合光纖通信和 PCIe 數據通信
工作溫度
工業級 -40°c~85°c
PCIe 2.0
支持 PCI Express 2.0
XADC
1 個 12bit，1Mbps AD
LED 燈
1 個是電源指示燈 ( PWR )，1 個是配置 LED 燈 ( DONE )

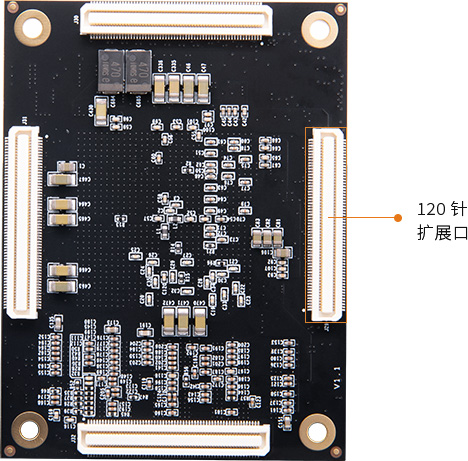

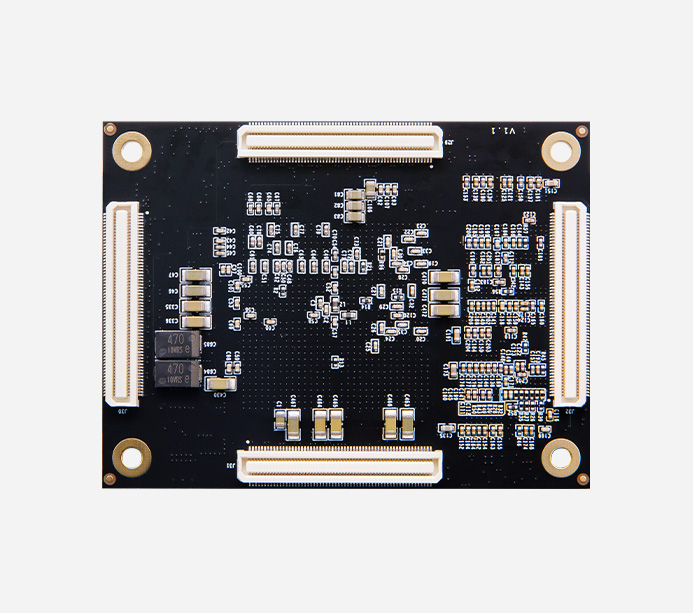

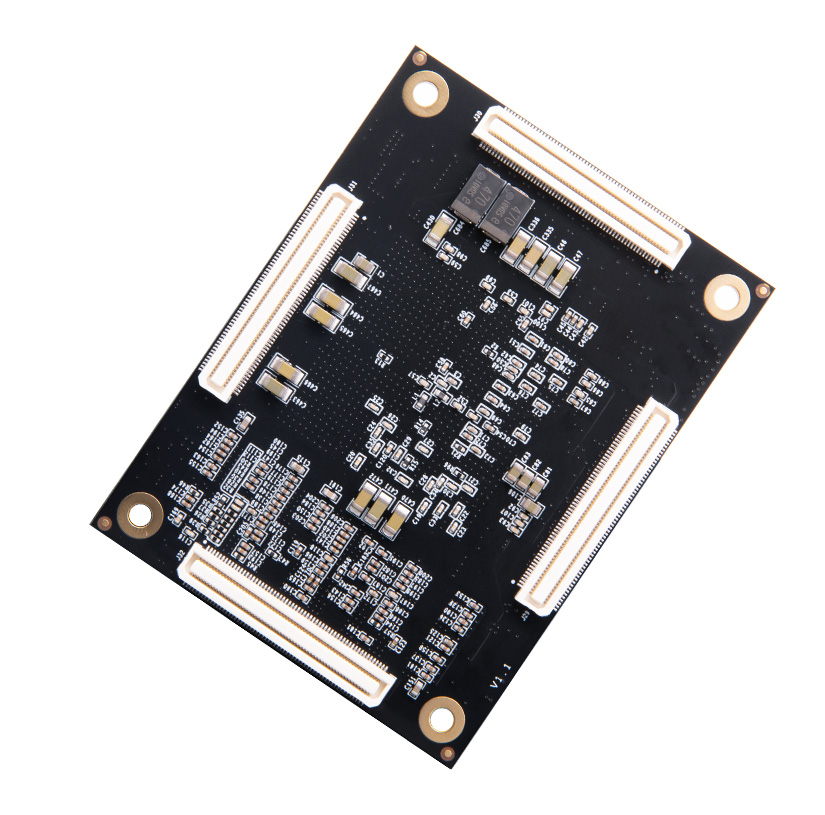

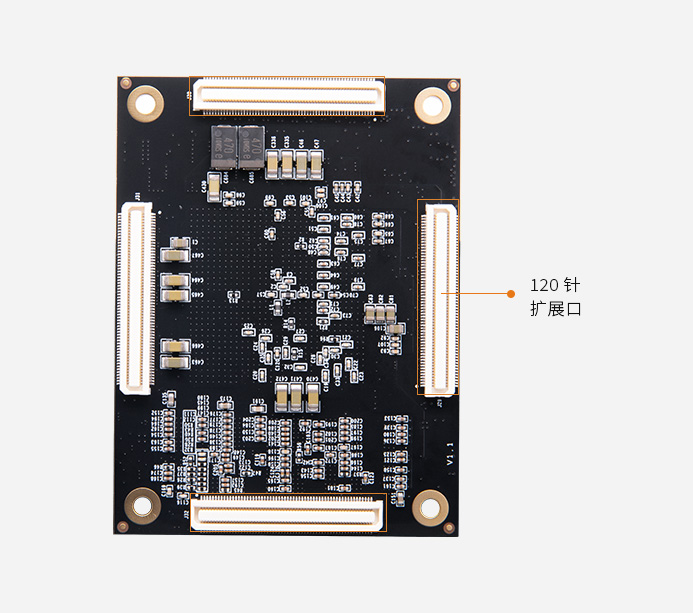

擴展接口
4 個 120Pin 的板間連接器
輸入
5V 供電
FPGA 核心板
1 塊

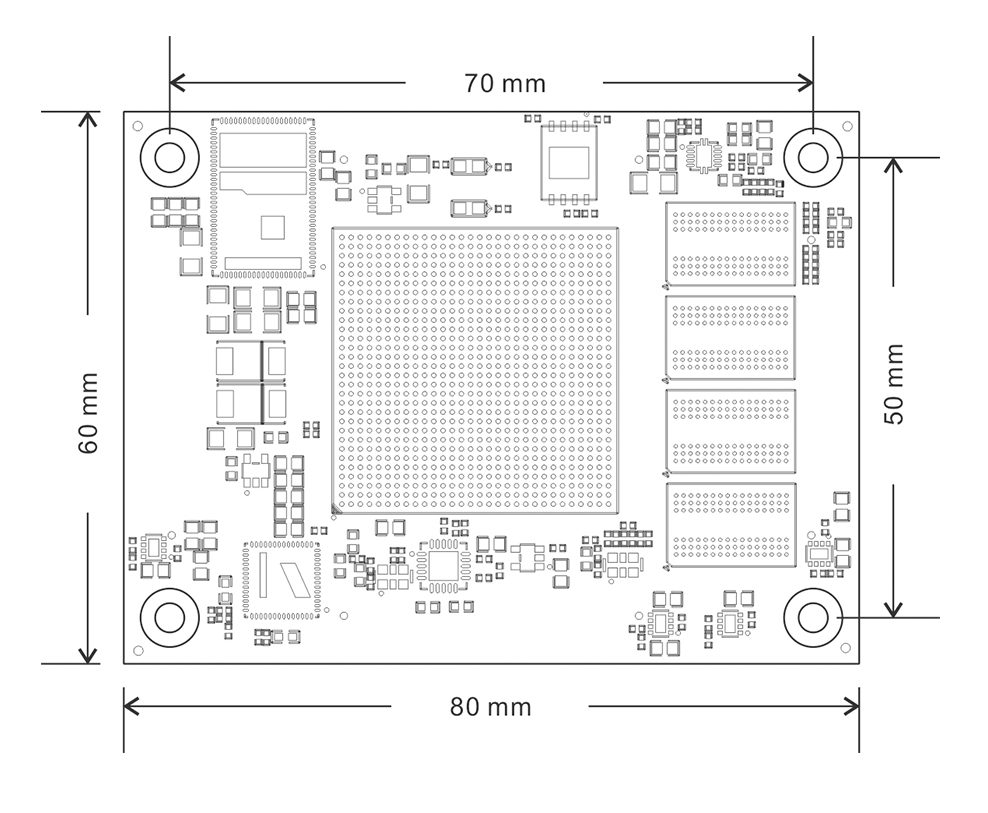

尺寸大小
80mm x 60mm x 11.5mm
連接器合高
1.6mm
連接器合高
3.0mm
疊層數量
14 層 PCB 板設計
光纖通信，視頻處理，高速數據集傳輸處理
12.5Gb/s，16 路高速 GTX 2GB，DDR3 內存
提供原理圖、PCB 結構圖、封裝、參考設計等，方便二次開發
高速數據傳輸、高帶寬、高容量，適合高速光纖數據通信、 視頻圖像處理、高速數據采集等方面使用
