雙核ARM Cortex-A9,工業級
核心板

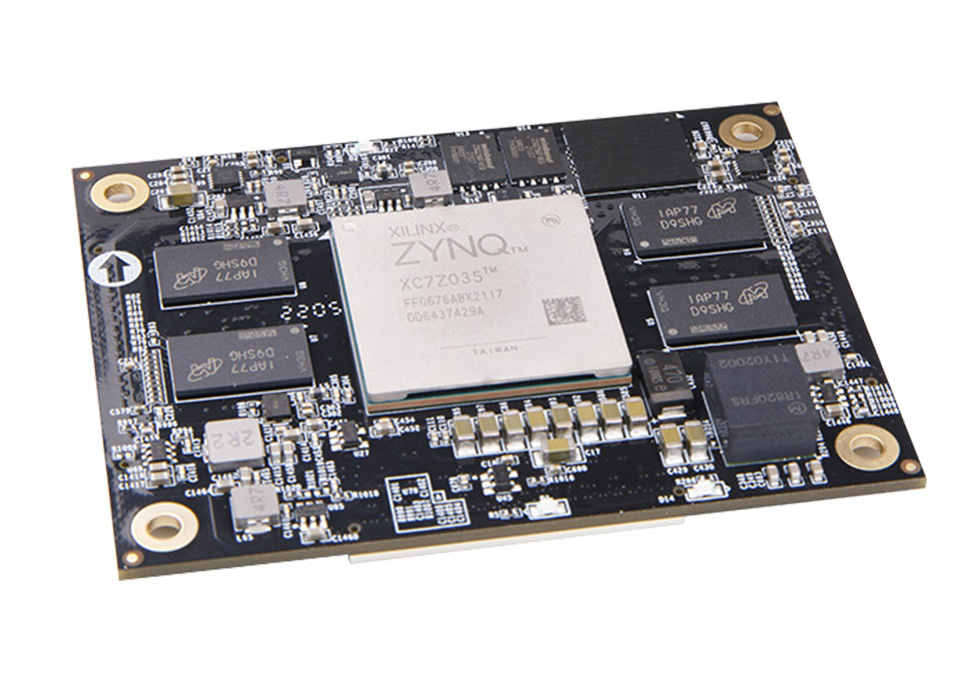

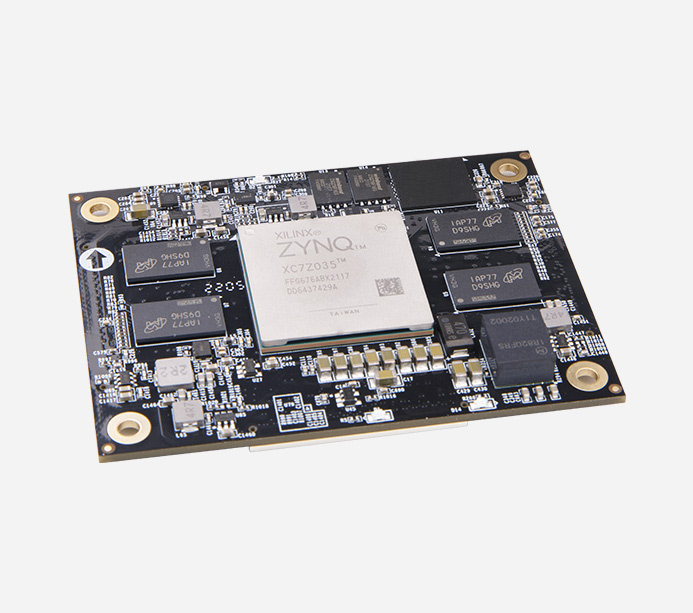

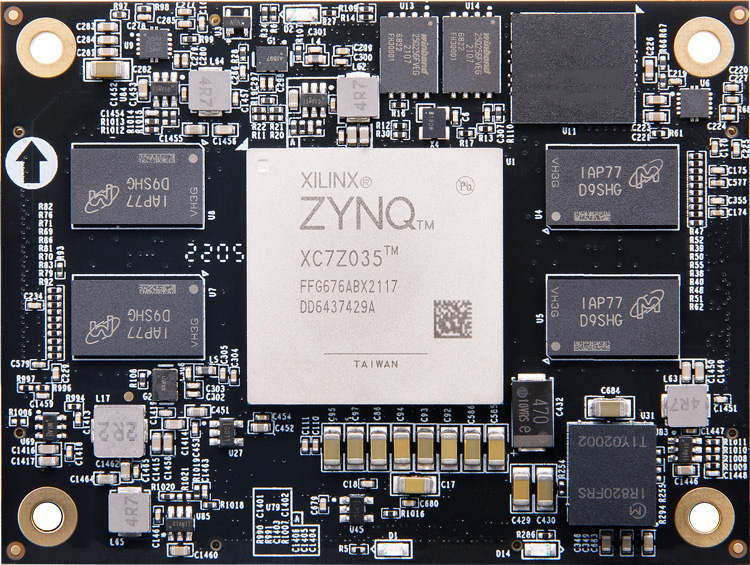

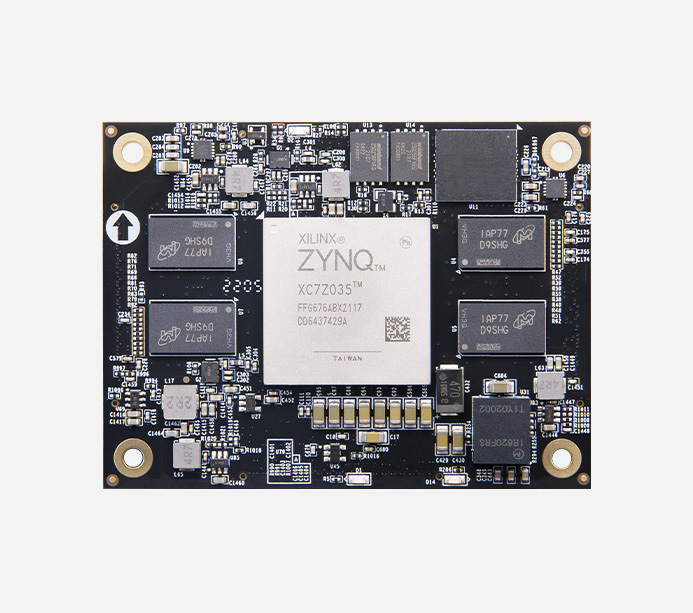

AC7Z035B
FPGA型號
XC7Z035-2FFG676I
芯片CPU
雙核ARM Cortex-A9, 主頻800MHz
PL 端內存
1GB DDR3, 數據速率 1600Mbps
PS 端內存
1GB DDR3, 數據速率 1066Mbps
速度等級
-2
芯片級別
工業級
工作溫度
-40°C~85°C
邏輯單元數量
275k
查找表
171900
觸發器
343800
乘法器
900
收發器
8路，支持 PCIE Gen2x8
Block RAM
17.6Mbit
MIO
37個
PL IO口
144個
可調電壓IO
96個
LVDS差分對
48對
EMMC FLASH
8GB eMMC FLASH 芯片，用于啟動存儲配置和系統文件
QSPI Flash
2片256Mbit QSPI FLASH, 用于 FPGA 用戶數據的存儲
AD 轉換器
芯片內部集成ADC，2個 AD 轉換器,可測量片上電壓、 溫度感應，17個 外部差分輸入通道,采樣率1MBPS

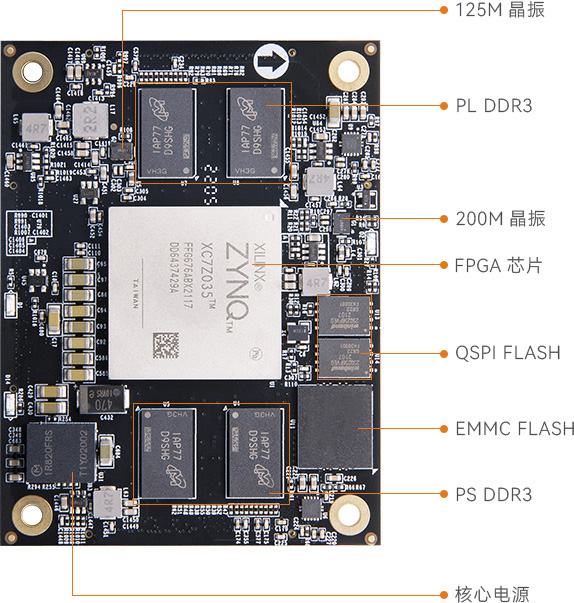

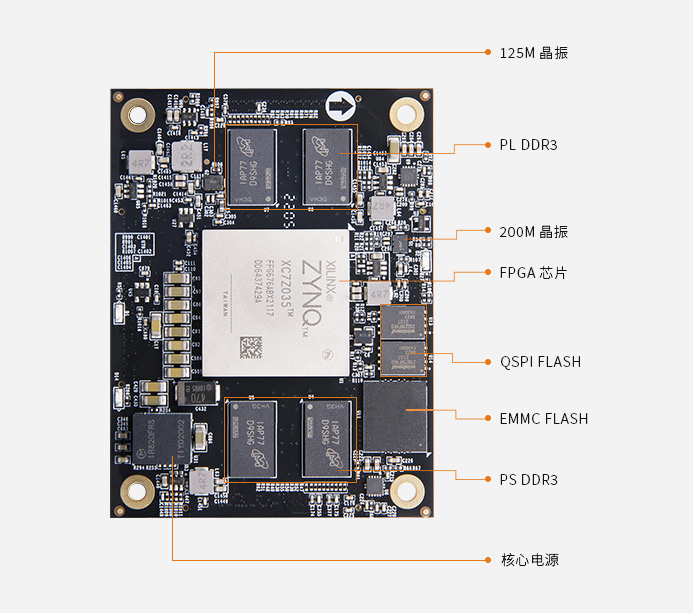

晶振
1個晶振33.333MHz為 PS 端提供鐘輸入
1個差分晶振 200MHz 作PL 系統時鐘源，DDR3 控制器的參考時鐘
1個差分晶振125Mhz 為 GTX 收發器提供參考時鐘
擴展口

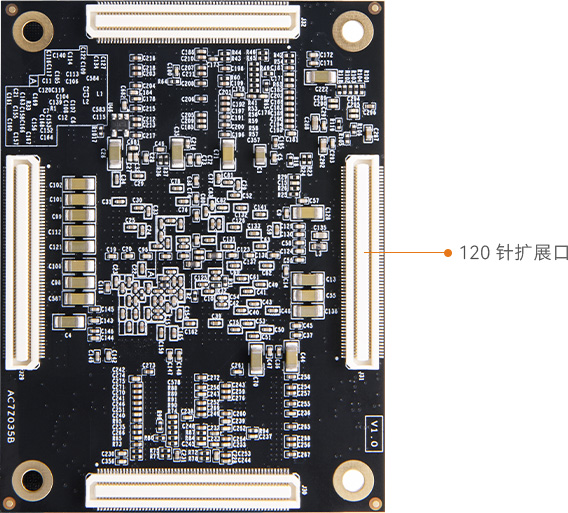

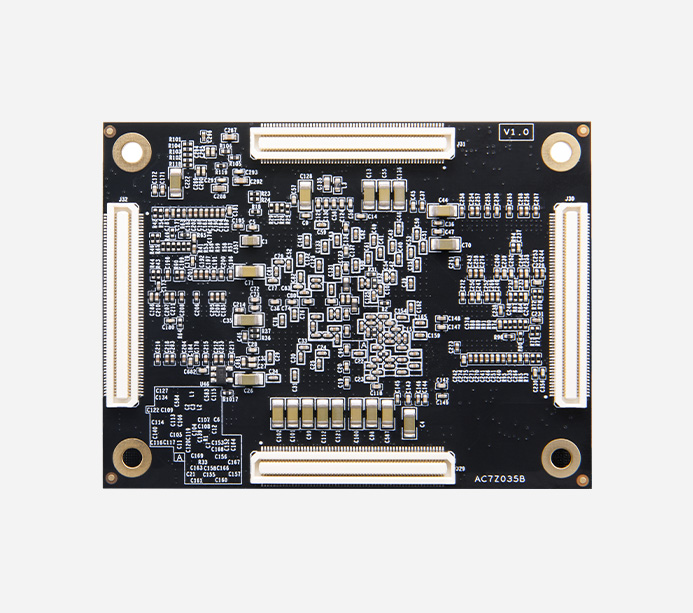

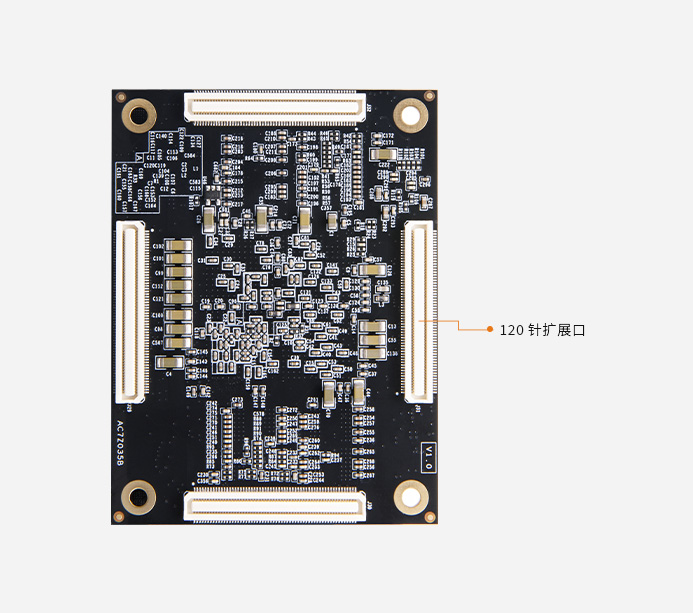

4個120 pin 松下工業級連接器
輸入電壓
5V供電
FPGA核心板
1塊
尺寸大小
80mm*60mmx10.8mm
連接器合高
3.0mm
疊層數量
12層 PCB板設計
搭配內存DDR3超強組合
2x ARM Cortex-A9，800MHz；PS端,1GB DDR3，數據速率1066Mbps；PL端1GB DDR3，數據速率1600Mbps
提供原理圖、PCB結構圖、封裝、參考設計等 方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
