購買須知：
該系列開發板有 AX7Z035 和 AX7Z035B 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
適用于PCIe、視頻圖像處理、光纖/以太網通信等
雙核 ARM CORTEX-A9
PL 端 1GB，32bit，PS 端 1GB，32bit
PCIe 2.0、光纖、千兆以太網、HDMI輸入輸出，MIPI攝像頭等接口
8GB eMMC FLASH；256Mbit QSPI FLASH
Linux內核：petalinux 4.9.0-xilinx-v2017.4開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
基礎實驗
01. ZYNQ簡介
02. Vivado開發環境
03. 開發板硬件介紹
04. Verilog基礎模塊介紹
05. PL的"Hello World"LED
06. Vivado下PLL實驗
07. FPGA片內RAM讀寫測試
08. FPGA片內ROM測試
09. FPGA片內FIFO讀寫測試
10. Vivado下按鍵實驗
11. 按鍵消抖實驗
12. PWM呼吸燈實驗
13. RS232實驗
14. RS422實驗
15. RS485實驗
16. PL端DDR3讀寫測試
17. GTX收發器誤碼率測試IBERT
18. HDMI輸出實驗
19. HDMI 直通ILA調試實驗
20. HDMI字符顯示實驗
21. 7寸液晶屏顯示實驗
22. AD7606多通道波形顯示
23. AD9238雙通道波形顯示
24. AD/DA測試實驗
25. AD9767雙通道正弦波顯示
26. GTX光纖數據通信
27. GTX光纖視頻圖像傳輸
SDK實驗
01. 體驗ARM，裸機輸出“ Hello World ”
02. PS定時器中斷實驗
03. PS端EMIO的使用
04. PL端AXI GPIO的使用
05. 以太網實驗（ LWIP ）
06. 自定義IP實驗
07. PS端UART讀寫控制
08. XADC的使用
09. 雙核AMP的使用
10. ZYNQ下使用Free RTOS
11. PL讀寫PS端DDR數據
12. BRAM實現PS與PL數據交互
13. 使用VDMA驅動HDMI顯示
14. DMA環通測試
15. DMA使用之DAC波形發生器 (AN108)
16. DMA使用之ADC示波器AN108
17. DMA使用之ADC示波器AN9238
18. DMA使用之ADC示波器 AN706
19. AN108 模塊ADC的ScatterGather DMA使用
20. AN9767模塊DAC的Scatter Gather DMA使用
21. OV5640攝像頭采集顯示一
22. OV5640攝像頭采集顯示二
23. 雙目攝像頭以太網傳輸
24. SD卡讀寫操作BMP圖片顯示
25. SD卡讀寫操作攝像頭抓拍
26. AN5641模塊的MIPI采集顯示
27. 音頻模塊AN831錄音播放
28. 7寸觸摸屏模塊的顯示
29. 7寸觸摸屏GUI及觸摸控制
30. AN108 ADC采集以太網傳輸
31. AN9238 ADC采集以太網傳輸
32. AN706 ADC采集以太網傳輸
33. UDP/TCP遠程更新QSPI Flash
34. PCIe測試
35. PCIe傳輸視頻到HDMI顯示
36. HDMI視頻輸入到PCIe捕捉 顯示
37. Linux下開發PCIe
HLS實驗
01. 初識HLS
02. 狀態指示led
03. 浮點協處理
04. 視頻彩條輸出
05. 視頻幀緩存管理
06. 視頻圖像縮放疊加
07. 視頻字符疊加
08. 圖像對比度調整
09. 攝像頭自動聚焦
10. 邊緣檢測
11. 角點檢測FAST
12. 快速傅里葉變換FFT
Linux實驗
01. 安裝虛擬機和Ubuntu系統
02. Ubuntu安裝Linux版Vivado 軟件
03. Petalinux工具安裝
04. NFS服務軟件安裝
05. Petalinux定制Linux系統
06. 使用SDK開發Linux程序
07. Linux下GPIO實驗
08. Petalinux下的HDMI顯示
09. 使用Debian 8桌面系統
10. 制作QSPI Flash啟動Linux
11. QSPI 和EMMC啟動Linux
12. QT在ZYNQ上應用
13. OpenCV應用USB攝像頭顯示
14. 雙目攝像頭模塊OpenCV顯示
15. 觸摸屏模塊應用
16. AXI DMA讀寫測試
17. AN9238的DMA ADC波形顯示
18. AN706的DMA ADC波形顯示
19. 自動運行petalinux應 用程序
20. 附錄： Linux常用命令
開發板
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7寸屏
●
●
套餐配套模塊，點擊了解更多

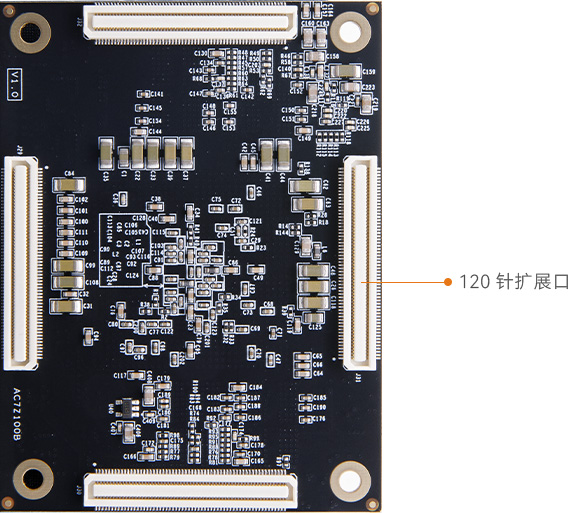

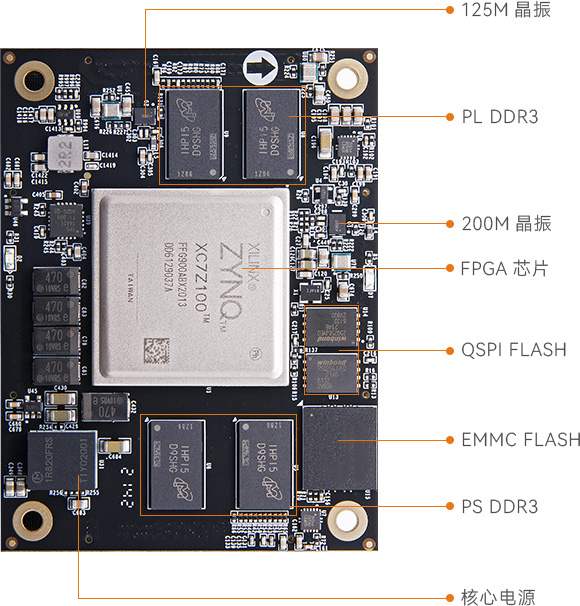

點擊上方圖片查看核心板詳情>>

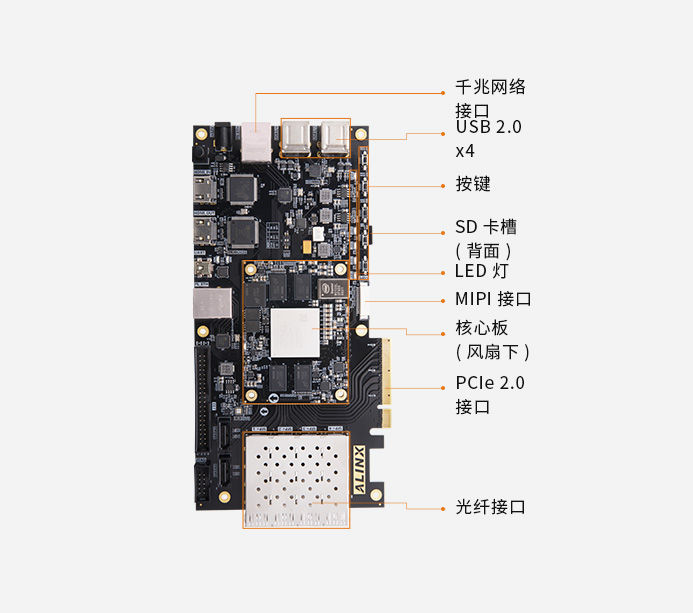

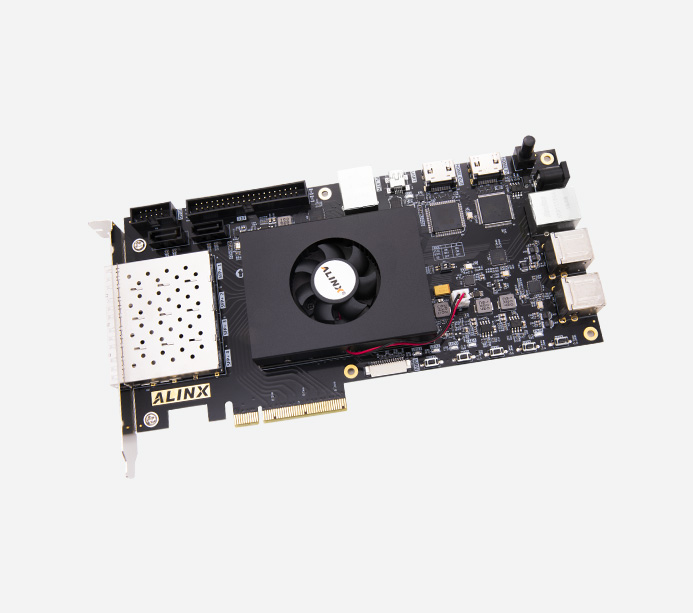

開發板
AX7Z035 / AX7Z035B
FPGA型號
XC7Z035-2FFG676I
內核CPU
雙核ARM Cortex-A9 主頻800MHz
PL 端內存
1GB DDR3 數據速率 1600Mbps
PS 端內存
1GB DDR3 數據速率 1066Mbps
速度等級
-2
芯片級別
工業級
工作溫度
-40°C~85°C
邏輯單元數量
275k
查找表
171900
觸發器
343800
乘法器
900
收發器
8路，支持 PCIE Gen2x8
Block RAM
17.6Mbit
MIO
37個
PL IO口
144個
可調電壓IO
96個
LVDS差分對
48對
DDR3
32bit總線，數據速率1066Mbps
QSPI Flash
512Mbit QSPI FLASH, 用作 FPGA 用戶數據存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
收發器
8路GTX，每路高達 10.3125Gb/s，適合光纖和 PCIe 數據通信
光纖接口
4路SFP 高速光纖接口，每路的光纖數據通信接收和 發送的速度高達10.3125Gbps
PCIe 2.0接口
AX7Z035 PCIe 2.0 x4、AX7Z100 PCIe 2.0 x8高速數據 傳輸接口,單通道通信速率高達 5GBaud
以太網接口
2路1000M以太網RJ-45接口, 進行以太網數據交換
JTAG口
10 針標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI輸入輸出
HDMI 視頻輸入輸出接口各1路，最高支持 1080P@60 Hz輸入 輸出，支持 3D 輸出,不同格式的數據輸入
USB 2.0接口
4路USB 2.0接口，可連接鼠標、鍵盤等USB外設
USB轉串口
1路USB Uart接口，用于和電腦通信，用戶調試
晶振
1個單端33.3333MHz晶振提供給PS系統
1個差分200MHz晶振提供給PL邏輯DDR參考時鐘
1個差分125MHz晶振提供給GTX收發器參考時鐘
SD 卡座
1路 Micro SD 卡座，存儲操作系統鏡像和文件系統
LED
9個LED燈, 核心板上2個，底板上7個
按鍵
5個按鍵，1個復位按鍵， 4個PL用戶按鍵
40針擴展口
預留1個 40 針 2.54mm 間距的擴展口，外接ALINX各 種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等） 擴展口包含5V電源1路，3.3V電源2路，地3路，IO 口34路
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A 最大電流保護
FPGA開發板
1塊
USB下載器
1個
Mini USB 線
1根
散熱風扇
1個
12V 電源
1個
讀卡器
1個
TF卡
1個
PCIe擋板
1個
尺寸大小
核心板80mmx60mm，擴展板235mm x 110mm
疊層數量
核心板12層 PCB板設計
工業以太網、多路視頻傳輸，多路網絡和光纖通信及 高速數據傳輸交換、
每路的光纖數據通信接收和發送的速度高達10Gb/s
光纖收發器通信眼圖
滿足各種 PCIe 高速數據傳輸、視頻圖像處理需求
PCIe讀寫速度測試
HDMI視頻輸入到PCIe捕捉顯示
通過高低溫測試，FPGA芯片內部溫度-40℃到80℃
安防，視頻圖像采集傳輸、數據處理，人像識別
進行系統界面開發管理
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪 制，通過開發板的HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
