Xilinx Kintex UltraScale FMC HPC 光纖 FPGA開發板 XCKU040

XCKU040

  • 產品型號

    AXKU040
  • 產地

    上海
  • EAN碼

    6971390279236
  • 價格

    ¥6999.00

產品推薦


Xilinx Kintex UltraScale  FPGA 高端開發板

高速光纖網絡數據通信、數據存儲、機器視覺、工業控制 視頻采集輸出,視頻傳輸處理、項目研發前期驗證

  • ·4x 10G SFP+光纖接口

  • ·4GB DDR4,64bit

  • ·2x LPC,1xHPC FMC 擴展口


技術支持

Linux內核:petalinux 4.9.0-xilinx-v2017.4開發板所有配套資料均通過百度網盤提供,購買后,請聯系客服索取

基礎實驗
01.vivado2017.4安裝
02 vivado 下LED流水燈實 驗及仿真
03.電源芯片輸出可調電壓測試
04.vivado下按鍵實驗
05.vivado 下PLL實驗
06.串口收發實驗
07.按鍵消抖實驗
08.LM75溫度測試例程
09.12C接口EEPROM實驗
10.FPGA片內ROM讀寫測試
11.FPGA片內RAM讀寫測試


12.FPGA片內FIFO讀寫測試
13.sd卡讀寫實驗
14.DDR3讀寫測試實驗
15.千兆以太網傳輸實驗
16.HDMI彩條輸出
17.字符HDMI顯示
18.SD卡中圖片HDMI顯示
19.GTX1.25G光纖通信測試
20.GTX10G光纖通信測試
21.GTX 1.25G光纖數據傳輸測試
22.GTX10G光纖數據傳輸測試

功能接口

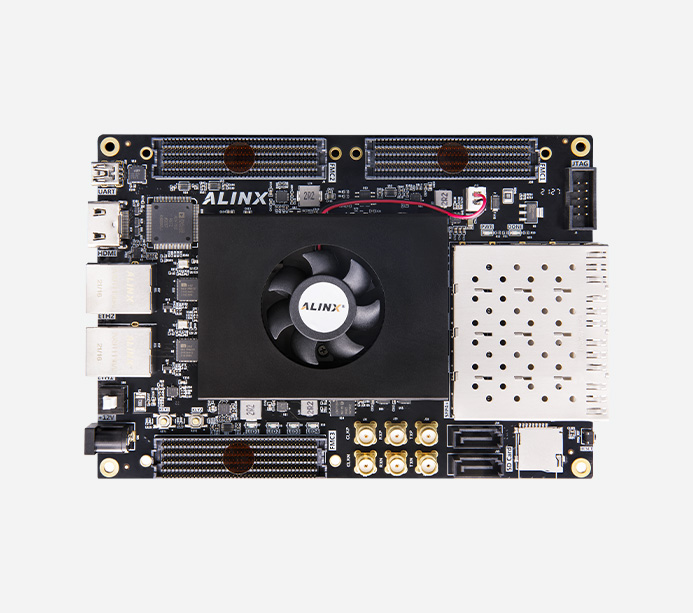

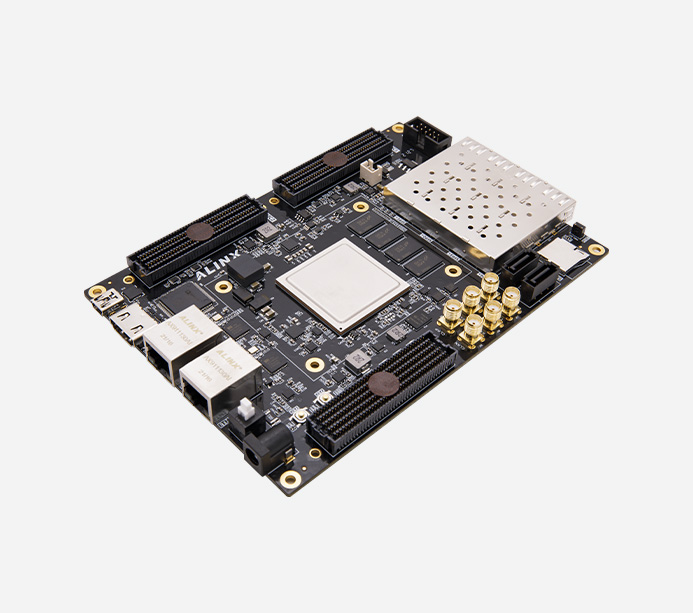

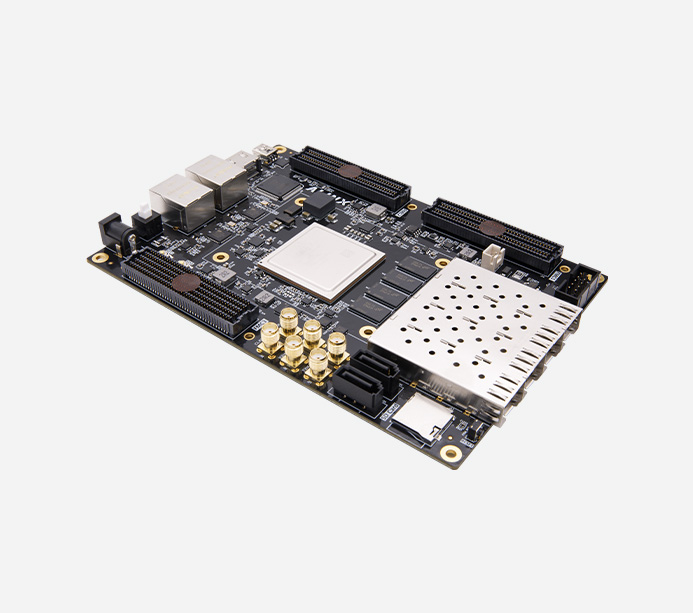

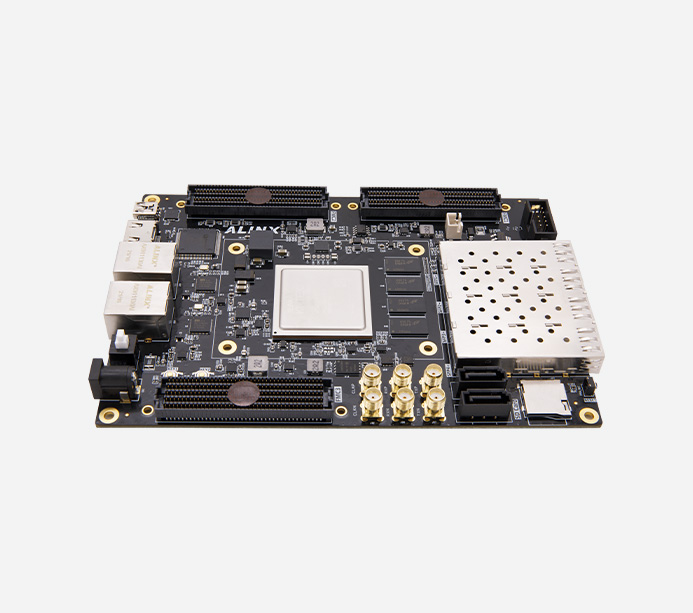

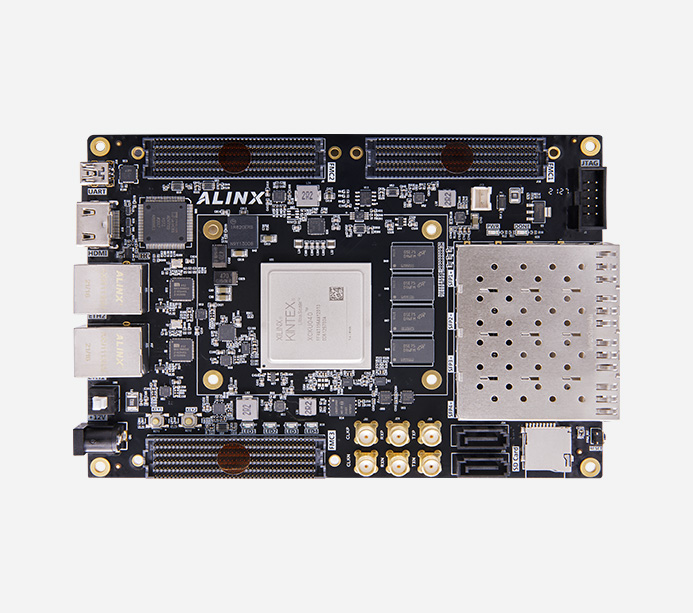

·開發板



產品參數

FPGA芯片

芯片型號

XCKU040-2FFVA1156I

芯片級別

速度等級-2,工業級

邏輯單元

530K

查找表

242,400

觸發器

484,800

Max. Distributed RAM (Kb)

7,050

Block RAM (32Kb each)

600

Total Block RAM

 21.1 Mb

全局時鐘

10

I/O DLL

40

DSP Slices

1,920

PCIe Gen3 x8

3

收發器

20路, 12.5Gb/s max

功能和接口

DDR4

4片1GB DDR4,共4GB,64bit,數據速率2400Mbps

QSPI Flash

1片128Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

光纖接口

4路SFP+光纖接口,實現4路高速的光纖通信,每路光纖 數據通信接收和發送的速度高達12.5Gb/s

FMC擴展口

3個標準的FMC 的擴展口,其中有2個LPC擴展口,1個 HPC擴展口。外接XILINX或ALINX各種FMC子板(HDMI 輸入輸出模塊,雙目攝像頭模塊,高速AD模塊等)

HDMI輸出

1路HDMI輸出,支持1080P@60Hz輸出,支持3D輸出

USB轉串口

1路Uart轉USB接口,用于和電腦通信,方便用戶調試

以太網接口

2路千兆以太網接口,和電腦或其它網絡設備進行以太網數 據交換

SMA接口

6路SMA外接接口,用于外接高速的輸入輸出信號

SATA接口

2路SATA接口,用于連接硬盤等外設

晶振

1個200Mhz差分晶振,給FPGA系統提供穩定的時鐘源
1個125Mhz差分晶振,為光纖提供參考時鐘
1個156.25Mhz差分晶振,給收發器參考時鐘

JTAG口

10 針 2.54mm 標準 JTAG 口,用于 FPGA 程序下載和調試

溫度傳感器

1 片溫度傳感器芯片LM75,檢測周圍環境溫度

EEPROM

1 片IIC 接口的EEPROM 24LC04

SD 卡座

1路 Micro SD 卡座,用于FPGA對SD卡數據讀寫和存儲

LED燈

1個電源指示燈,1個DONE配置指示燈,4個用戶指示燈

按鍵

2個用戶按鍵,1個復位按鍵

電源參數

輸入電壓

+12V 電壓輸入

供電

12V/3A供電

輸入電流

3A 最大電流保護




包裝清單

開發板

1塊

散熱風扇

1個

Mini USB線

1根

USB下載器

1套

12V 電源

1個

透明保護板

1塊

結構尺寸

尺寸大小

165mm x 113.94mm

疊層數量

采用14層 PCB板設計,預留獨立電源層和GND層



豐富的擴展接口

多領域開發 高速傳輸

高速光纖通信、視頻處理、高速數據傳輸處理等


支持高速光纖網絡通信,高速數據存儲,視頻圖像處理、項目前期驗證、機器視覺、和工業控制等多領域應用

豐富的外圍接口:1個FMC HPC接口,2個FMC LPC接口、4路SFP+光纖接口、1路HDMI輸出、2路千兆以太網接口、2路SATA接口、1路UART串口接口、1個SD卡座、1個10針JTAG口

SFP光纖接口

高速光纖傳輸通信

光纖數據通信接收和發送的速度高達12.5Gb/s


所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。


所有配件及贈品不在保修范圍內。
