購買須知：
該系列開發板有 AX7021 和 AX7021B 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
多網口高速數據交換 數據處理存儲，視頻傳輸處理以及工業控制等
雙核 ARM CORTEX-A9
1GB，32bit
8GB eMMC FLASH；256Mbit QSPI FLASH
最高支持1080P@60Hz輸出
開發軟件版本：Vivado 2017.4, linux 內核：petalinux4.9.0-xilinx-v2017.4 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
基礎實驗
01. 開發板簡介和檢測
02 ZYNQ簡介
03. Vivado開發環境
04. PL”Hello World”LED實驗
05. HDMI輸出實驗
06. 體驗ARM裸機輸出“Hello World”
07. PS點亮PL的LED燈
08. PS定時器中斷實驗
09. PL按鍵中斷實驗
10. 以太網實驗（LWIP）
11. 自定義IP實驗
12. 使用VDMA驅動HDMI顯示
13. 固化程序
14. 安裝虛擬機和Ubuntu系統
15. Ubuntu安裝Linux版Vivado 軟件
16. PetaLinux工具安裝
17. NFS服務軟件安裝
18. 用PetaLinux定制Linux系統
19. 用SDK開發Linux程序
20. Linux下GPIO實驗
21. PetaLinux下的HDMI顯示
22. 使用Debian 8桌面系統
23. 制作QSPL Flash啟動 Linux
24. QSPI 和EMMC啟動Linux
SDK實驗
01. PS端MIO操作之點亮LED燈
02 PS端MIO操作之按鍵中斷
03. PS端UART讀寫控制
04. PL讀寫PS端DDR數據
05. BRAM實現PS與PL數據交互
06. 雙核AMP的使用
07. ZYNQ下使用Free RTOS
08. DMA環通測試
09. DMA使用之DAC波形發生器 (AN108)
10. DMA使用之ADC示波器 (AN108)
11. DMA使用之ADC示波器 (AN9238)
12. DMA使用之ADC示波器 (AN706）
13. 基于AN108 ADC模塊 Scatter/Gather DMA使用
14. 基于AN9767 DAC模塊 Scatter/Gather DMA使用
15. OV5640攝像頭采集顯示一
16. OV5640攝像頭采集顯 示二
17. 雙目攝像頭以太網傳輸
18. 7寸屏模塊顯示
19. 7寸屏觸摸實驗
20. SD卡讀寫操作BMP圖片顯示
21. SD卡讀寫操作攝像頭抓拍
22. AN108 ADC采集以太網傳輸
23. AN9238 ADC采集以太網傳輸
24. AN706 ADC采集以太網傳輸
25. 基于UDP/TCP遠程更新 QSPI Flash
HLS實驗
01. 初識HLS
02. 狀態指示led
03. 浮點協處理
04. 視頻彩條輸出
05. 視頻幀緩存管理
06. 視頻圖像縮放疊加
07. 視頻字符疊加
08. 圖像對比度調整
09. 攝像頭自動聚焦
10. 邊緣檢測
11. 角點檢測FAST
12. 快速傅里葉變換FFT
Linux實驗
01. QT在ZYNQ上的應用
02. USB攝像頭OpenCV應用顯示
03. 雙目攝像頭模塊OpenCV顯示
04. 7寸觸摸屏模塊應用
05. AXI DMA讀寫測試
06. DMA AN9238 ADC波形顯示
07. DMA AN706 ADC波形顯示
08. 自動運行的Petalinux程序
09. 附錄：Linux常用命令
開發板
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7寸屏
●
●
套餐配套模塊，點擊了解更多

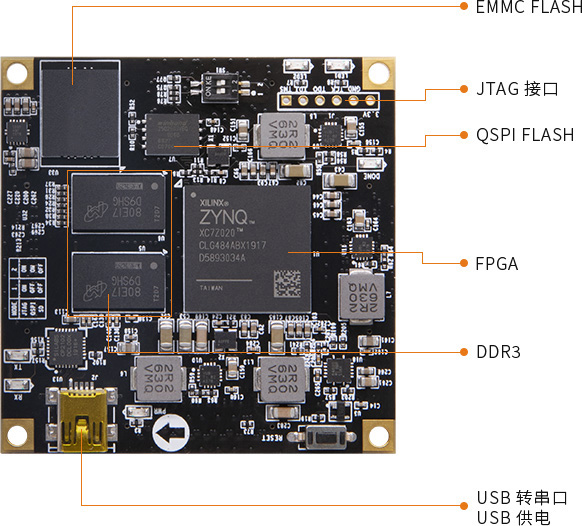

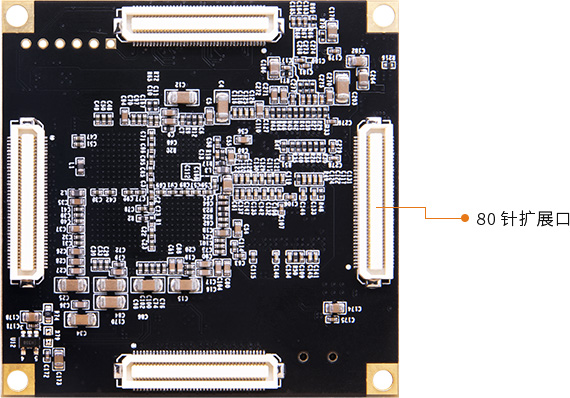

點擊上方圖片查看核心板詳情>>

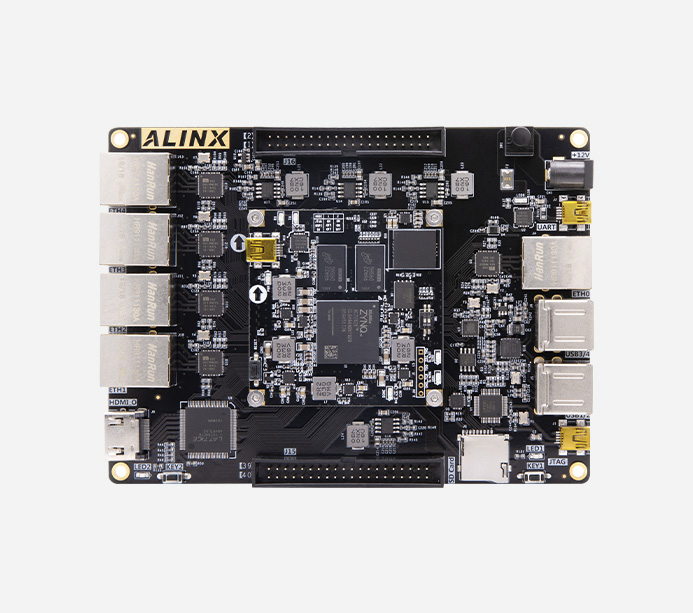

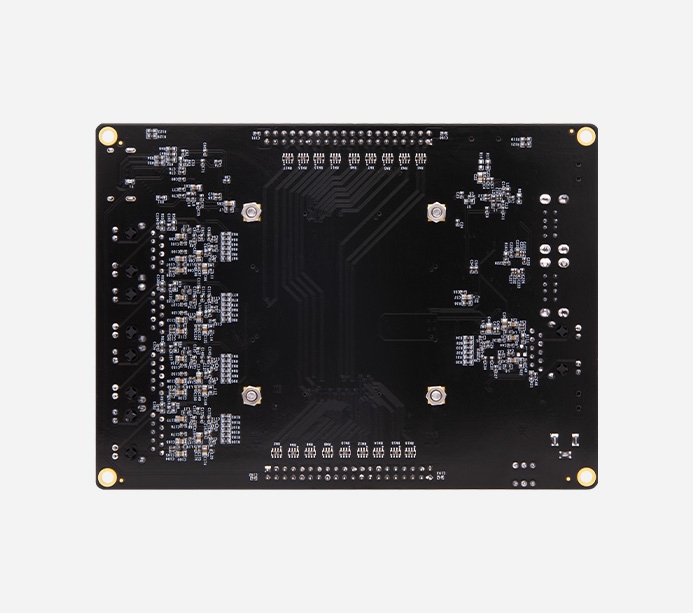

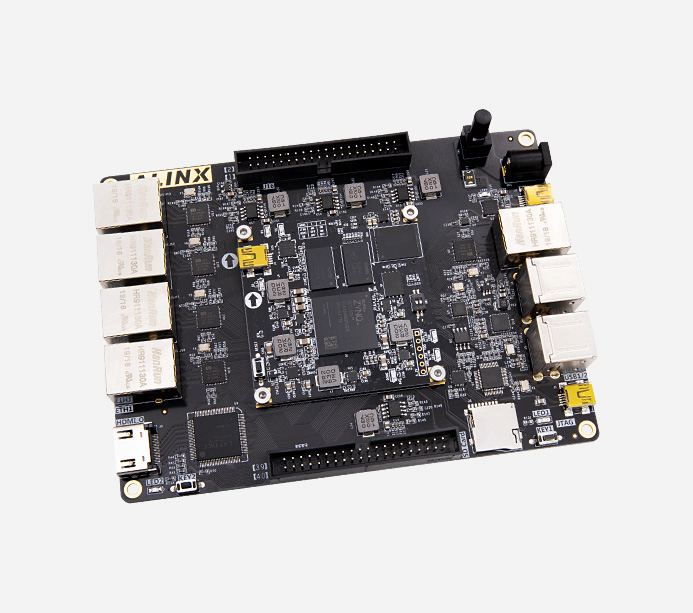

開發板
AX7021
FPGA型號
XC7Z020-2CLG484I
內核CPU
雙核ARM Cortex-A9 主頻767MHz
速度等級
-2
工作溫度
-40°c~85°c
查找表
53,200
觸發器
106,400
EMMC FLASH
8GB
MIO(ARM端)
39個
LVDS差分對
48個
內存
DDR3，1GB 數據速率1066Mbps
芯片級別
工業級
邏輯單元數量
85K
乘法器
220
Block RAM
4.9Mb
QSPI FLASH
256MBit
PL(FPGA端)
198個
電壓可調IO
100個
DDR3
2片512MB DDR3，共1GB，32bit總線，數據速率1066Mbps
QSPI Flash
1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

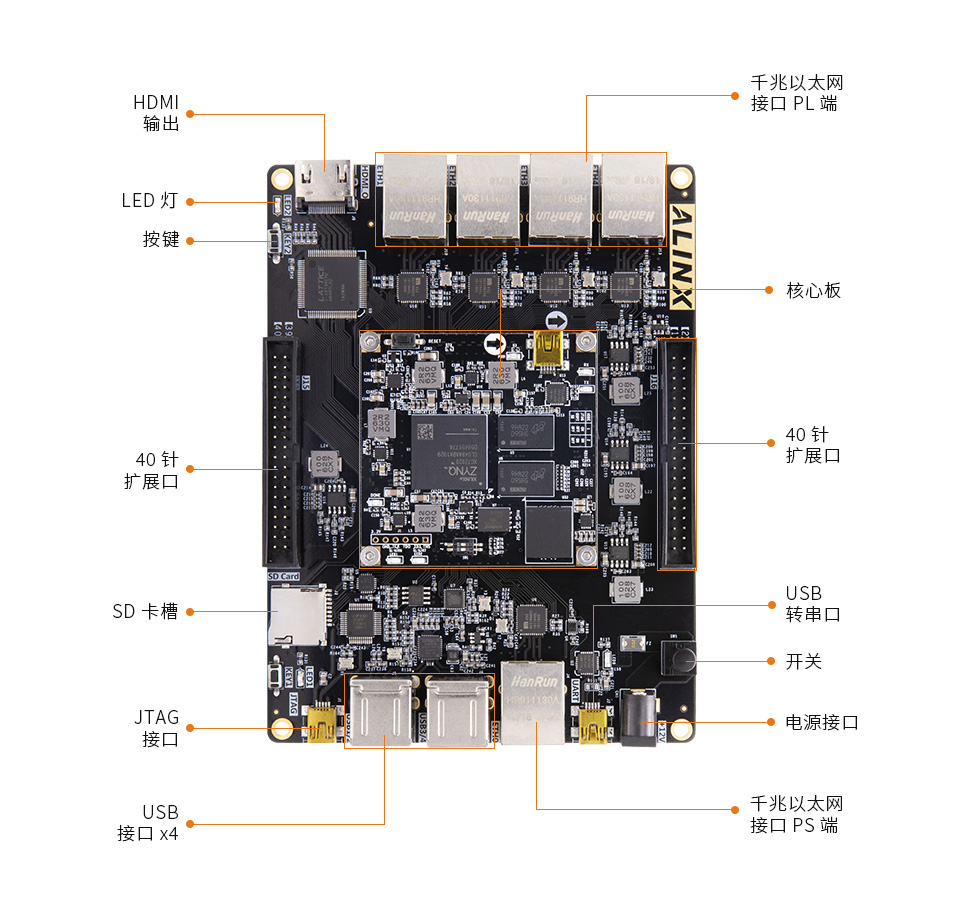

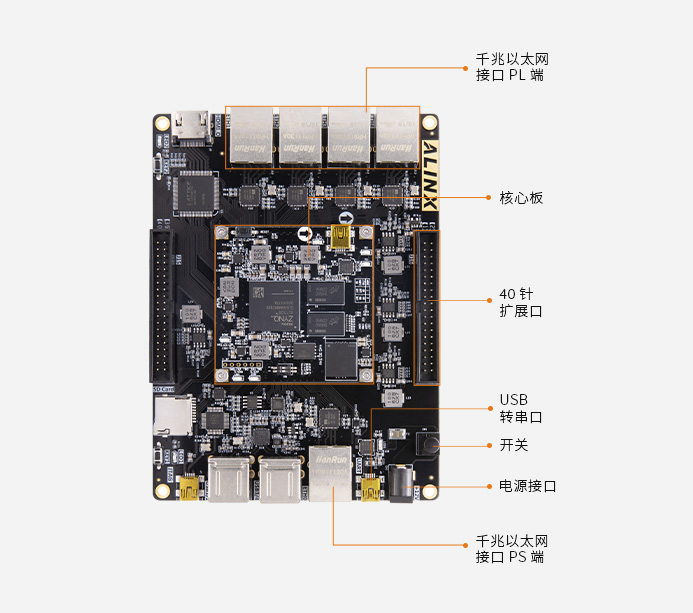

以太網接口
5路千兆以太網RJ-45接口, 進行以太網數據交換
JTAG口
板載USB CABLE 接口 ，在線下載和調試Zynq系統

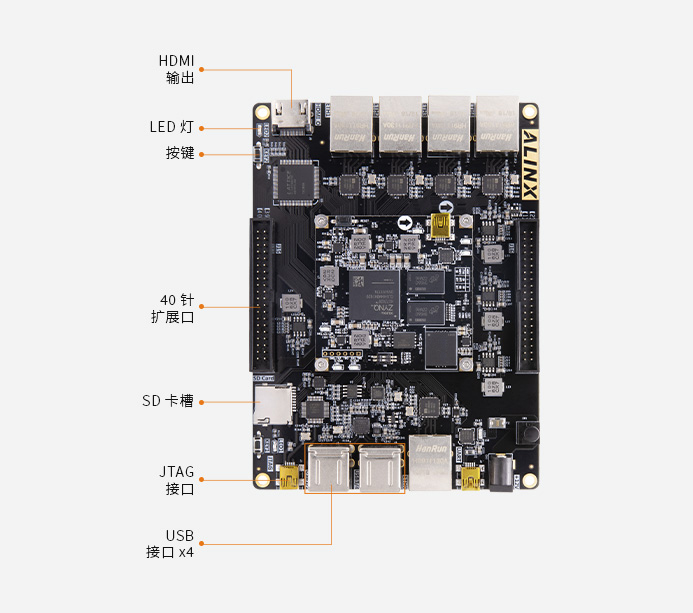

HDMI輸出
HDMI 視頻輸出接口1路，最高支持 1080P@60Hz 輸出 支持 3D 輸出
USB 2.0接口
4路USB 2.0接口，可連接鼠標、鍵盤等USB外設
USB轉串口
1路USB Uart接口，用于和電腦通信，方便用戶調試
晶振
1個33.33Mhz有源晶振，給PS系統提供穩定時鐘源
1個50Mhz 有源晶振，為PL邏輯提供額外的時鐘
TF 卡座
1路TF卡座，用于存儲操作系統鏡像和文件系統
LED
2個LED燈，1個PS控制，4個PL控制
按鍵
2個按鍵和1個復位按鍵，1個PS控制按鍵，1個PL控制按鍵
40針擴展口
預留2個 40 針 2.54mm 間距的擴展口，可以外接黑金的各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等）
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A 最大電流保護
FPGA開發板
1塊
TF卡
1個
Mini USB 線
2根
透明保護板
1塊
12V 電源
1個
讀卡器
1個
尺寸大小
核心板60mmx60mm，擴展板188mm x 106mm
疊層數量
核心板10層 PCB板設計，擴展板采用4層 PCB板設計
數據處理存儲，視頻傳輸處理以及工業控制

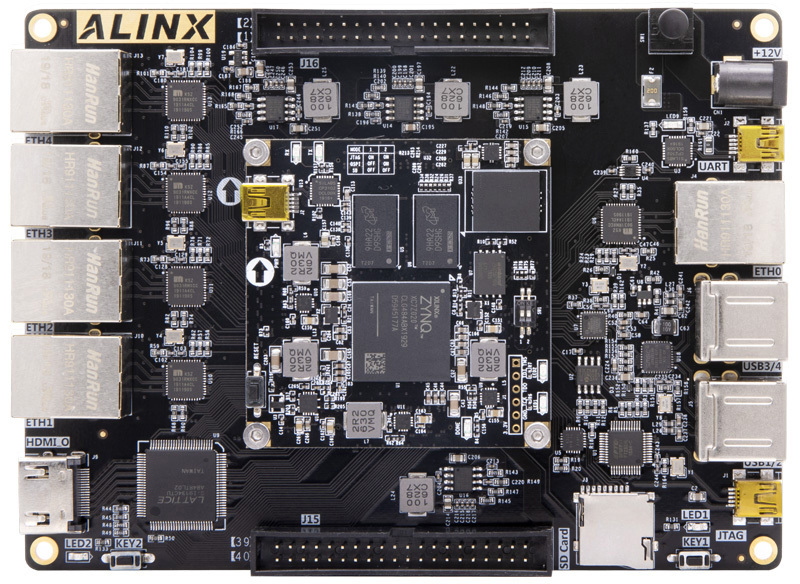

5個網口同時驅動成功
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊AN5642進行視頻采集，通過ZYNQ開發板的 HDMI接口顯示到顯示器上。
ZYNQ開發板運行Linux操作系 統，視頻數據使用QT進行顯示，實現雙目同步顯示。
AN9767/AN706模塊上機展示圖
信號源輸出的信號連接到AN9767/AN706模塊，通過ZYNQ開發 板的HDMI接口顯示到顯示器，運行Linux操作統使用QT進行波形數據繪制，整個過程涉及到PL跟PS的數據傳輸，以及Linux 系統下的軟件開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內，所有配件及贈品不在保修范圍內。
