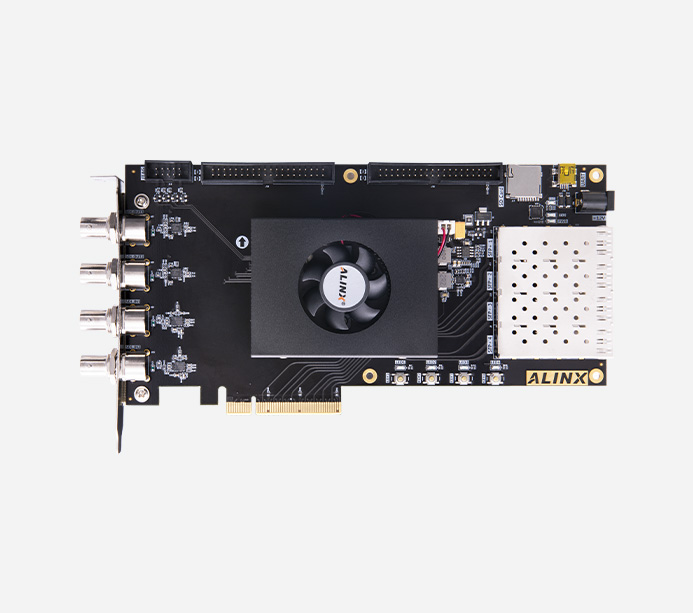

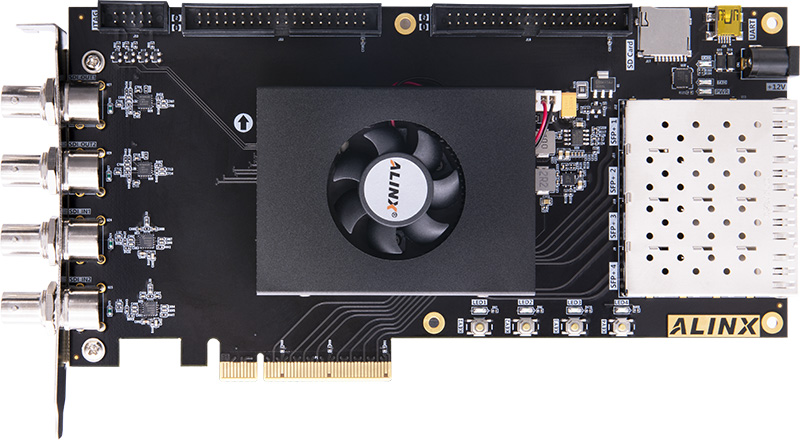

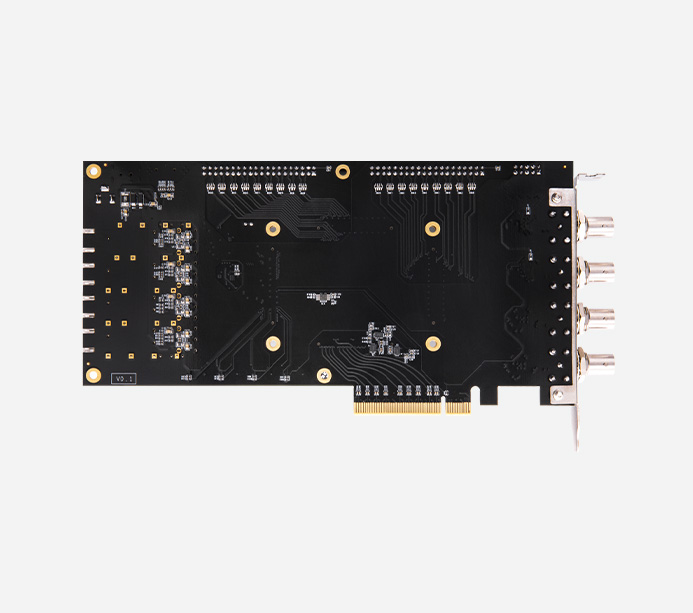

XILINX Kintex-7 3G- SDI 光纖 PCIE FPGA開發板 XC7K325

XC7K325

  • 產品型號

    AV7K300
  • 產地

    上海
  • EAN碼

    6971390278499
  • 價格

    ¥6599.00

產品推薦




Xilinx Kintex-7 專業SDI視頻圖像處理 FPGA開發板

高清3G-SDI輸入輸出接口 PCIE 2.0 X8接口· 4路 SFP光纖接口

滿足用戶各種 PCIe 高速數據傳輸,視頻圖像處理和工業控制的要求


技術支持

配套例程及配套資料 開發板所有配套資料均通過百度網盤提供,購買后,請聯系客服索取

01. vivado2017.4安裝
02  vivado下LED流水燈實驗及仿真
03. vivado下按鍵實驗
04. vivado下PLL實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. LM75溫度測試例程
08. sd卡讀寫實驗
09.  SDI彩條輸出
10.  AN430 4.3寸屏彩條輸出
11. 7寸屏模塊彩條輸出
12. DDR3讀寫測試實驗
13. AN831錄音與播放實驗
14. SD卡音樂播放例程
15.  字符SDI顯示
16. 字符AN430 4.3寸屏顯示
17. 字符7寸屏模塊屏顯示
18. SD卡中圖片SDI顯示


19. SD卡中圖片4.3寸屏顯示
20. SD卡中圖片7寸屏顯示
21. AN5642雙目攝像頭采集 SDI顯示
22. SOBEL攝像頭邊緣檢測
23. AD7606波形顯示例程
24. ADDA測試例程
25. AD9767雙通道正弦波產生
26. AD9767雙通道三角波產生
27. GTX 1.25G光纖通信測試
28. GTX 5G光纖通信測試
29. GTX 1.25G光纖數據傳輸測試
30. GTX 10G光纖數據傳輸測試
31. 視頻圖像GTX光纖傳輸例程
32. PCIe速度測試例程
33. PCIe之SDI入例程
34. PCIe之SDI輸出例程
35. PCIe之Xdma 接口進階篇


產品套餐




開發板

AN9767套餐

AN706套餐

AN9238套餐

視頻套餐

豪華套餐

開發板

下載器

AN9767





AN706





AN9238





雙目攝像頭





4.3寸屏






套餐配套模塊,點擊了解更多


AN9767 雙通道DA模塊


AN706 多通道AD模塊


AN9238 雙通道AD模塊


AN5642 雙目攝像頭模塊


4.3寸屏模塊


功能接口

·核心板

AC7K325 CN.jpg
AC7K325 CN 2.jpg


點擊上方圖片查看核心板詳情>>



·開發板


產品參數

核心板主要參數

型號

XC7K325T-2FFG900I

PCIe Gen2

X8

邏輯單元

326,080

收發器

16個 12.5Gb/s max

查找表

50,950

觸發器

407,600

Block RAM

16,020Kb

DSP 處理單元

840

溫度等級

工業級 -40℃-85℃

XADC

1 個 12bit 1Mbps AD

速度等級

-2

功能和接口

DDR3

4 x 512MB DDR3 ,64bit總線,數據速率1600Mbps

QSPI Flash

1片128Mbit QSPI FLASH, 可用作 FPGA配置文件和用戶數據存儲

晶振

高精度LVDS有源差分晶振,一個是 200MHz給系統提供穩定的 時鐘源一個是 125MHz為 GTX收發器提供穩定的時鐘輸入

PCIe 接口

1路標準PCIe 2.0 x8接口,用于和電腦主板的PCIe通信, 單通道通信速率可高達5Gbps

SFP光纖

4路高速SFP光纖通信接口,每路接收和發送速度高達10Gb/s

JTAG口

10 針 2.54mm 標準的 JTAG 口,用于 FPGA 程序的下載和調試

3G-SDI接口

高清3G-SDI輸入和輸出接口各2路, 支持不同格式的數據輸出輸入 (HDcctv 1.0, HD-SDI(ST 292), 3G_SDI(ST-424)和SD_SDI(ST259)

USB轉串口

1路Uart轉USB接口,用于和電腦通信,方便用戶調試

SD 卡座

1路 Micro SD 卡座,支持 SD 模式和 SPI 模式

LED

4個用戶LED燈

按鍵

4個用戶按鍵

40針擴展口

預留2個 40 針 2.54mm 間距的擴展口,可以外接各種模塊 (雙目攝像頭,TFT LCD 屏,高速 AD 模塊等等)。擴展口包含 5V 電源 1 路,3.3V 電源 2 路,地 3 路,IO 口 34 路。

電源參數

輸入電壓

+12V 電壓輸入

供電

12V/3A供電

輸入電流

3A 最大電流




包裝清單

FPGA開發板

1塊

散熱風扇

1個

Mini USB 線

1根

USB下載器

1套

12V 電源

1個

 擋板


結構尺寸

尺寸大小

核心板80mmx60mm,擴展板215mm x 111mm

疊層數量

核心板14層 PCB板設計,擴展板采用6層 PCB板設計 預留獨立電源層和GND層





開發板原理圖


圖層 567.png


底板原理圖

豐富的擴展接口

多領域開發 高速傳輸

光纖通信、PCIe 加速、視頻處理、高速數據傳輸



采用核心板加擴展板的模式,方便用戶對核心板的二次開發利用。 豐富的外圍接口,1路 PCIe x8 接口,4路SFP光纖通信接口, 2路 3G-SDI輸出接口,支持1080P@60Hz輸出,2路 3G-SDI 輸入接口,支持1080P@60Hz幀輸入,Uart 接口,SD 卡接口 等,滿足用戶SDI視頻圖像處理要求。

高速光纖傳輸接口

光纖視頻傳輸與速度測試

擴展口接雙目攝像頭,實現光纖視頻傳輸



開發板通過攝像頭采集視頻圖像,經過光纖接口傳輸到另一塊開 發板,經過光纖接口接收數據以后通過SDI接口顯示到顯示器


光纖通信Link速度為10.0Gbps的通信眼圖

SDI 輸入輸出

PCIE驗證解決方案

驗證PCIE解決方案,加快PCIE產品開發


通過SDI輸入接口采集視頻信號,通過PCIE接口上傳到電腦, 上位機實時顯示采集到的視頻圖像


上位機抓取電腦桌面的顯示內容,通過PCIE接口發送給FPGA, FPGA通過SDI接口輸出到顯示器,顯示器同步實時顯示電腦桌 面內容

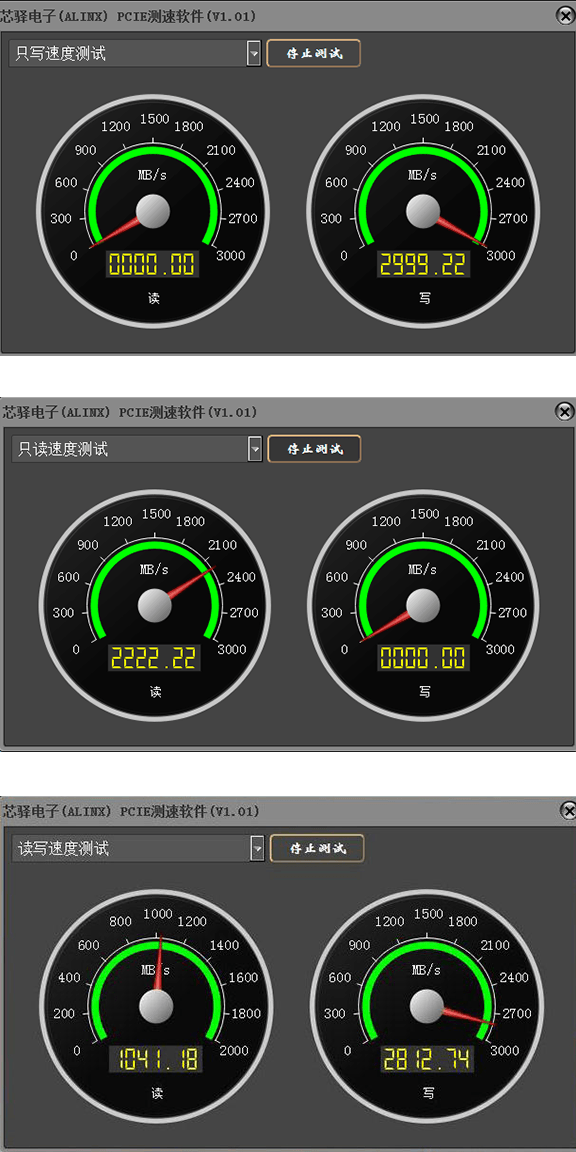

PCIE讀寫測試

PCIE高速數據傳輸

滿足各種 PCIe 高速數據傳輸、視頻圖像處理


廣泛應用雙目采集

攝像頭采集系統

智能識別、醫療安防、車載數碼、工業控制、智能電網


雙目攝像頭模塊AN5642進行視頻采集,通過開發板的SDI接口 顯示到顯示器上,實現雙目同步顯示。


數據采集展示

信號數據采集系統

AN9767/AN706模塊上機展示圖

*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊,運行系統進行波形數據繪 制,通過開發板的SDI接口顯示到顯示器

所有出售產品保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。
