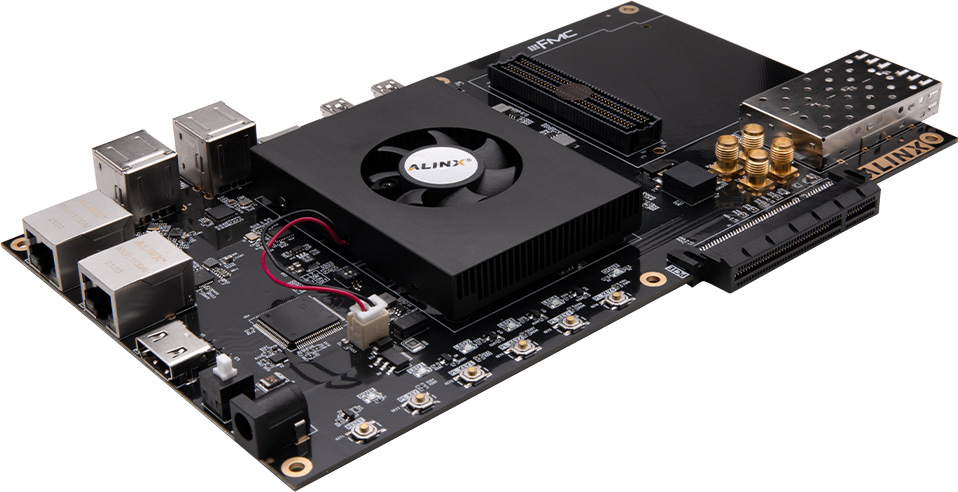

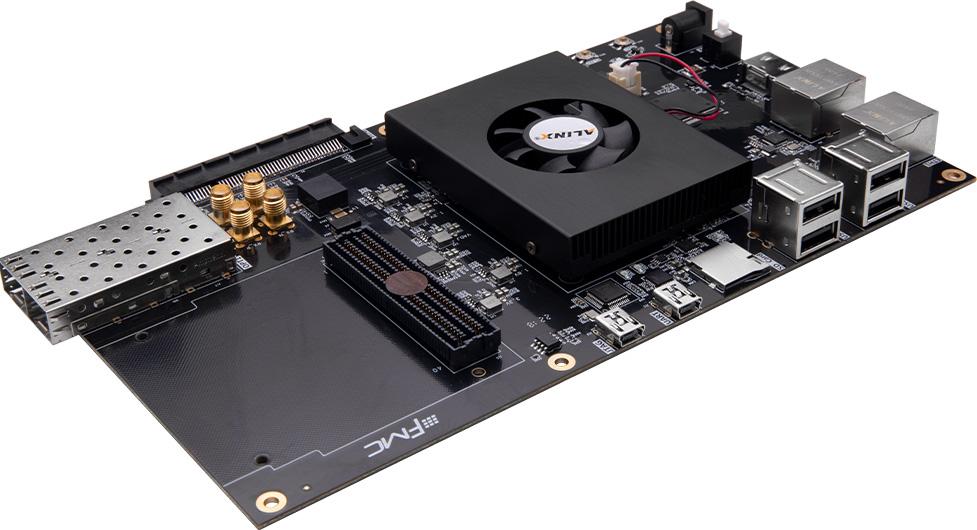

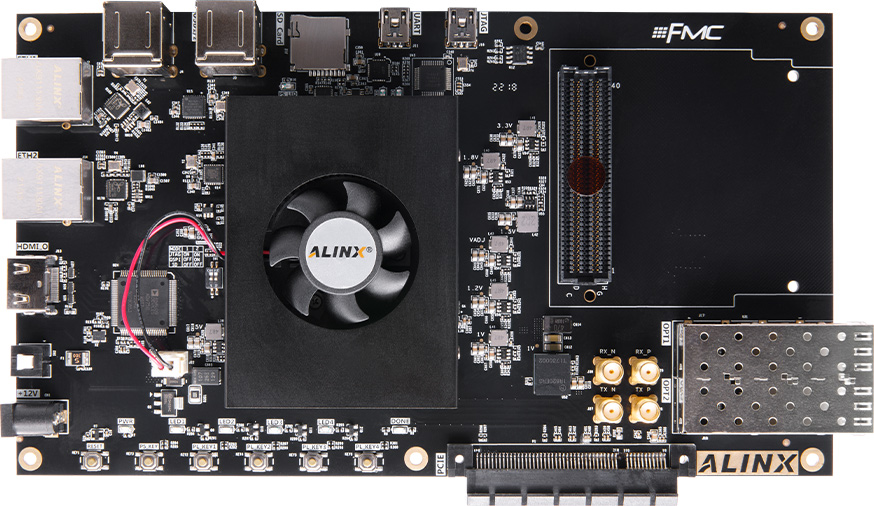

XILINX ZYNQ-7000 PCIe FMC FPGA開發板 XC7Z035

開發板

HDMI 模塊套餐

AD 模塊套餐

雙目攝 像頭套餐

四網口套餐

豪華套餐

開發板

●

●

●

●

●

●

FL9134

●

●

FL9627

●

●

FL0214

●

●

FL9031

●

●

開發板

AX7350B

FPGA型號

XC7Z035-2FFG676I

內核CPU

雙核ARM Cortex-A9 主頻800MHz

PL 端內存

1GB DDR3  數據速率 1600Mbps

PS 端內存

1GB DDR3 數據速率 1066Mbps

GTX 收發器

8路，支持 PCIE Gen2x8

速度等級

-2

工作溫度

-40°C~85°C

查找表

171900

觸發器

343800

EMMC FLASH

8GB

MIO(ARM端)

37個

電壓可調IO

96個

芯片級別

工業級

邏輯單元數量

275k

乘法器

900(18x25MACCs)

Block RAM

17.6Mbit

QSPI FLASH

256MBit

PL IO(FPGA)

144個

LVDS差分對

48個

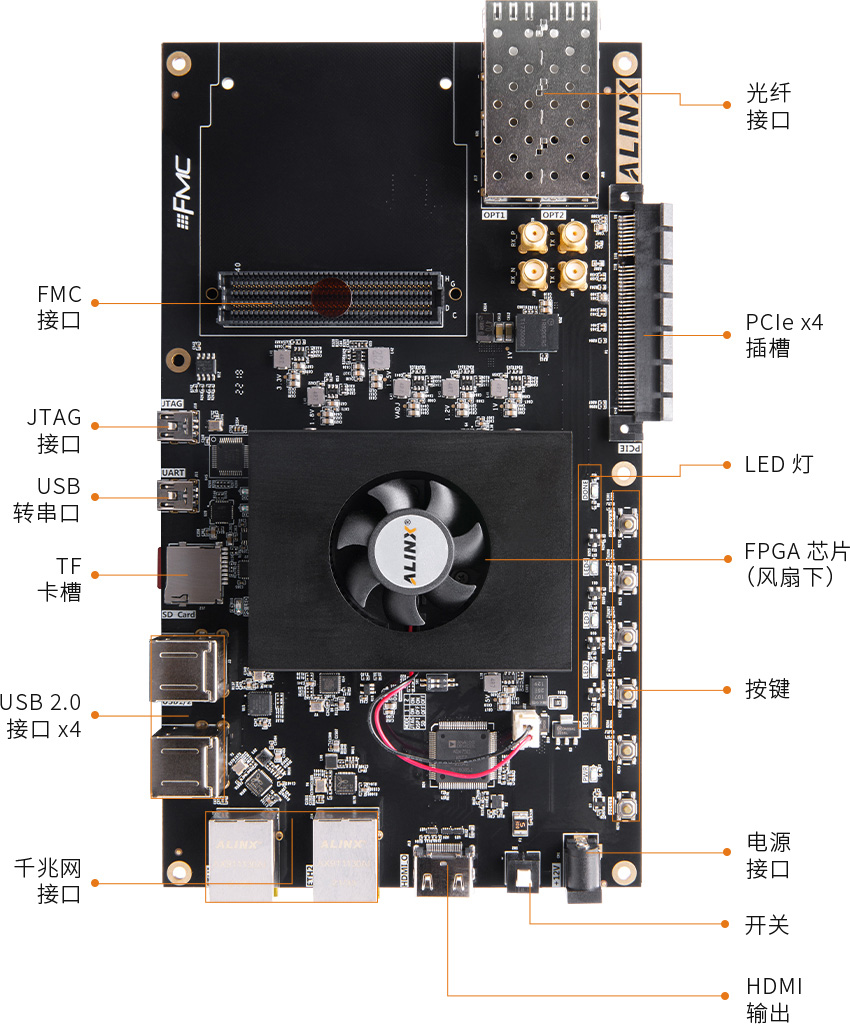

DDR3

PS 端DDR3,32bit總線,可作為 ZYNQ 芯片數據緩存, 操作系統運行內存
PL 端 DDR3，32bit總線,可作為 FPGA 的數據存儲, 圖像分析緩存，數據處理

QSPI Flash

1片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

光纖接口

2路SFP 高速光纖接口,每路的光纖數據通信接收和 發送的速度高達10.3125Gb/s

PCIe 插槽

支持PCIe 2.0 x4 ROOT模式,單通道通信速率可高達 5GBaud,可連接NVMe SSD

以太網接口

2路千兆以太網RJ-45接口, 進行以太網數據交換

JTAG口

1路板載USB JTAG 調試接口,對 ZYNQ 系統進行調試 和下載

HDMI輸出

1路HDMI 視頻輸出接口,最高支持 1080P @60Hz輸 出,支持 3D 輸出

USB 2.0接口

4路USB 2.0接口,可連接鼠標、鍵盤等USB外設

USB轉串口

1路USB Uart接口,用于和電腦通信,方便用戶調試

晶振

1個 33.333Mhz 有源晶振,給 PS 系統提供時鐘源
1個 50MHz 的有源晶振,為 PL 邏輯提供額外時鐘
1個可編程時鐘芯片給 GTX 提供時鐘源,為PCIE,光纖 和 DDR 工作提供參考時鐘。

TF 卡座

1路 TF 卡座,用于存儲操作系統鏡像和文件系統

LED

5個LED燈,1個PS控制,4個PL控制

按鍵

6個按鍵和,1個復位按鍵,1個PS控制按鍵,4個PL 控制按鍵

FMC 擴展口

1 個標準的 FMC LPC 的擴展口,可外接 XILINX 或者 ALINX各種 FMC 模塊(HDMI輸入輸出模塊，雙目 攝像頭模塊，高速 AD 模塊),FMC 擴展口包含 34 對 差分 IO 信號和1路高速 GTX 收發信號

輸入電壓

+12V 電壓輸入

供電

12V/3A供電

輸入電流

3A 最大電流保護

FPGA開發板

1塊

散熱風扇

1個

Mini USB 線

2根

透明保護板

1塊

12V 電源

1個

讀卡器

1個

TF卡

1個

尺寸大小

220mm x 125mm

疊層數量

12層 PCB板設計
