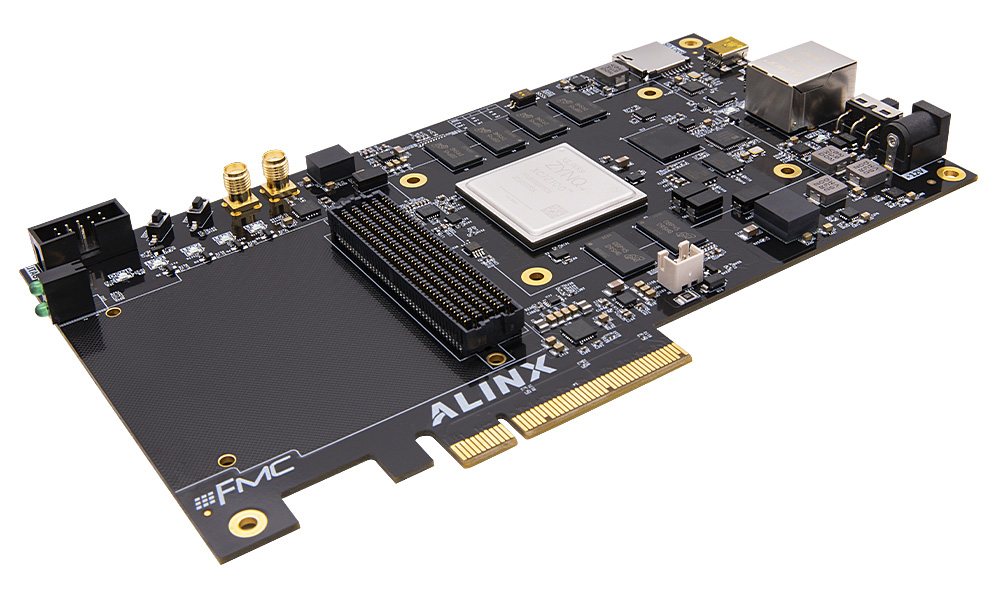

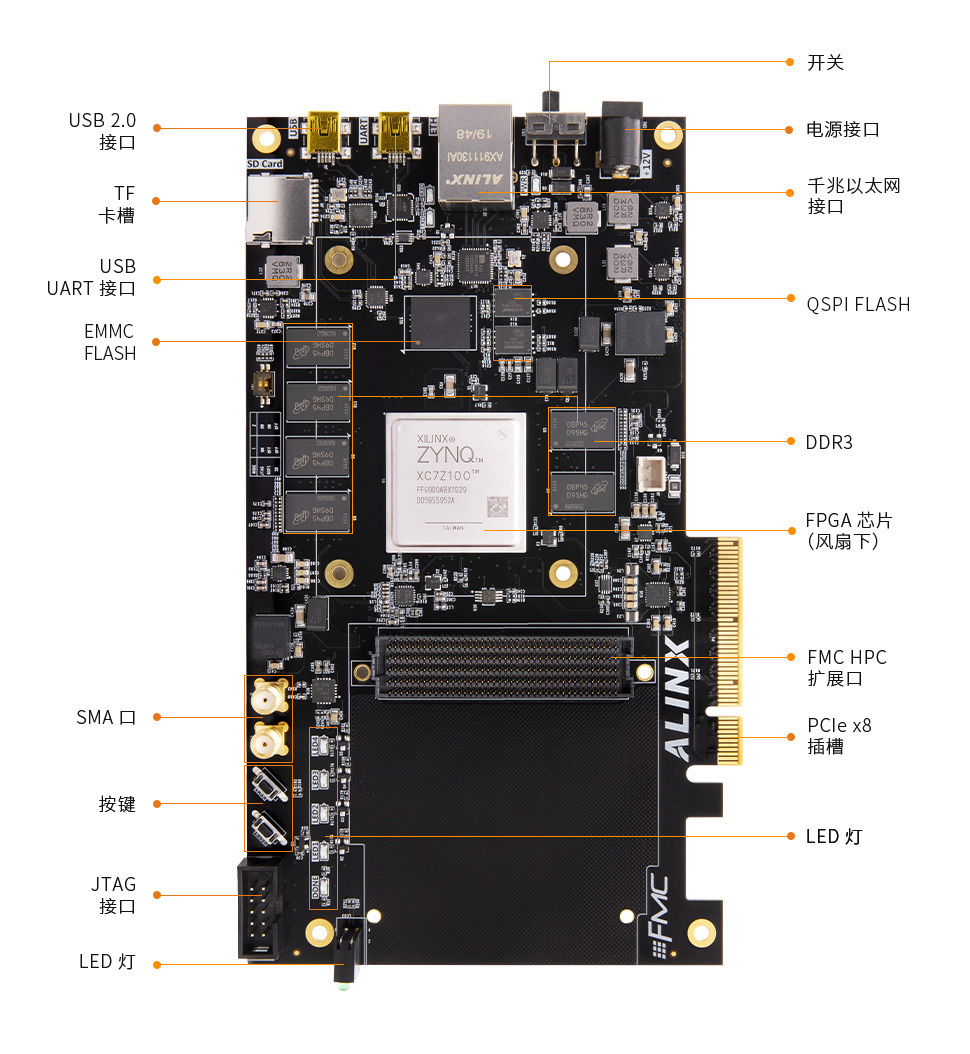

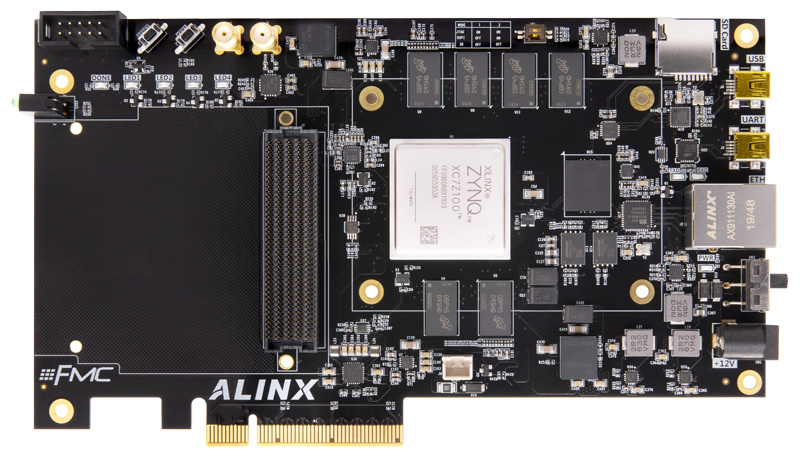

XILINX ZYNQ-7000 PCIe HPC FPGA 開發板 XC7Z100

開發板

AX7450

FPGA型號

XC7Z100-2FFG900

內核CPU

雙核ARM Cortex-A9 主頻800MHz

PL 端內存

2GB DDR3，數據速率1600Mbps，64bit

PS 端內存

1GB DDR3，數據速率1066Mbps，32bit

收發器

16路，支持 PCIE Gen2x8

速度等級

-2

工作溫度

-40°C~85°C

查找表

277,400

觸發器

554,800

EMMC FLASH

8GB

芯片級別

工業級

邏輯單元數量

444k

乘法器

2020(18x25MACCs)

Block RAM

26.5Mbit

QSPI FLASH

512MBit

DDR3

PS 端2片512MB DDR3，共1GB，32bit總線,可作為 ZYNQ 芯片數據緩存,操作系統運行內存 PL 端4片512MB DDR3，共2GBDDR3，64bit總線, 可作為 FPGA 的數據存儲,圖像分析緩存，數據處理

QSPI Flash

2片256Mbit QSPI FLASH, 可用作 FPGA 用戶數據存儲

EMMC Flash

PS端掛載1片8GB eMMC FLASH存儲芯片，用戶存儲 操作系統文件或者其他用戶數據

PCIe 接口

支持PCI Express 2.0標準，提供標準的PCIe x8高速數 據傳輸接口，單通道通信速率可高達5GBaud

以太網接口

1路千兆以太網RJ-45接口, 進行以太網數據交換

JTAG口

1路JTAG 調試接口,對 ZYNQ 系統進行調試和下載

USB 2.0接口

1路USB 2.0接口,PC或USB設備的OTG通信

USB Uart

1路USB Uart接口,用于和電腦通信,方便用戶調試

TF 卡座

1路 TF 卡座,用于存儲操作系統鏡像和文件系統

晶振

1個 33.333Mhz 有源晶振,給 PS 系統提供穩定時鐘源
1個 50MHz 的有源晶振,為 PL 邏輯提供額外的時鐘
1個可編程時鐘芯片給 GTX 提供時鐘源,為PCIE,光纖 和 DDR 工作提供參考時鐘。

SMA口

2路SMA接口，連接外部觸發信號或者時鐘信

LED

1個電源指示燈，1個DONE指示燈，4個用戶調試 LED燈, 1個前面板雙色LED燈

按鍵

2個按鍵，1個復位按鍵，1個PL用戶按鍵

FMC 擴展口

1 個標準的 FMC HPC擴展口,可外接 XILINX 或者 ALINX各種 FMC 模塊(HDMI輸入輸出模塊，雙目攝像 頭模塊，高速 AD 模塊)。FMC擴展口包含84對差分 IO信號和8路高速GTX收發信號

輸入電壓

+12V 電壓輸入

供電

12V/3A供電

輸入電流

3A 最大電流保護

FPGA開發板

1塊

散熱風扇

1個

下載器

1套

TF卡

1個

12V 電源

1個

讀卡器

1個

Mini USB 線

2根

尺寸大小

擴展板190.2mm x 106.6mm

疊層數量

擴展板4層 PCB板設計
