購買須知：
該系列開發板有 AX7A200 和 AX7A200B 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
適合PCIe通信及數據處理、 視頻圖像傳輸處理、光纖以太網通信等
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado2017.4安裝
02 vivado下LED流水燈實驗及仿真
03. vivado下按鍵實驗
04. vivado下PLL實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C接口EEPROM實驗
08. sd卡讀寫實驗
09. HDMI彩條輸出
10. AN430模塊4.3寸屏彩條輸出
11. 7寸屏彩條輸出
12. HDMI輸入輸出環通測試
13. 帶DDR3的HDMI輸入輸出環通實驗
14. DDR3讀寫測試及仿真實驗
15. AN831錄音與播放實驗
16. SD卡音樂播放例程
17. 字符HDMI顯示
18. 字符AN430 4.3寸屏顯示
19. 字符7寸屏顯示
20. SD卡中圖片HDMI顯示
21. SD卡中圖片4.3寸屏顯示
22. SD卡中圖片7寸屏顯示
23. AN5642雙目攝像頭采集HDMI顯示
24. AN5642雙攝像頭采集4.3寸屏顯示
25. AN5642雙攝像頭采集7寸屏顯示
26. 攝像頭SOBEL邊緣檢測
27. AD9238波形顯示例程
28. AD7606波形顯示例程
29. AD/DA測試例程
30. AD9767 雙通道正弦波產生
31. AD9767 雙通道 三角 波產生
32. 千兆以太網傳輸實驗
33. AD9238 以太網傳輸例程
34. AD7606以太網傳輸例程
35. AD9280以太網傳輸例程
36. 千兆以太網視頻傳輸實驗
37. GTP 1.25G光纖通信測試
38. GTP 5G光纖通信測試
39. 視頻圖像GTP光纖傳輸例程
40. PCIe速度測試例程以下例程僅限AX7A200使用
41. PCIe之HDMI輸入例程
42. PCIe之HDMI輸出例程
43. PCIe之xdma 接口進階篇

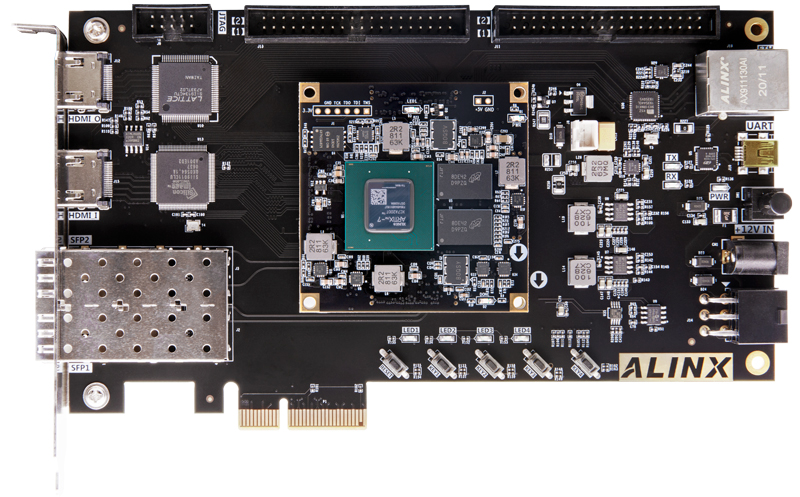

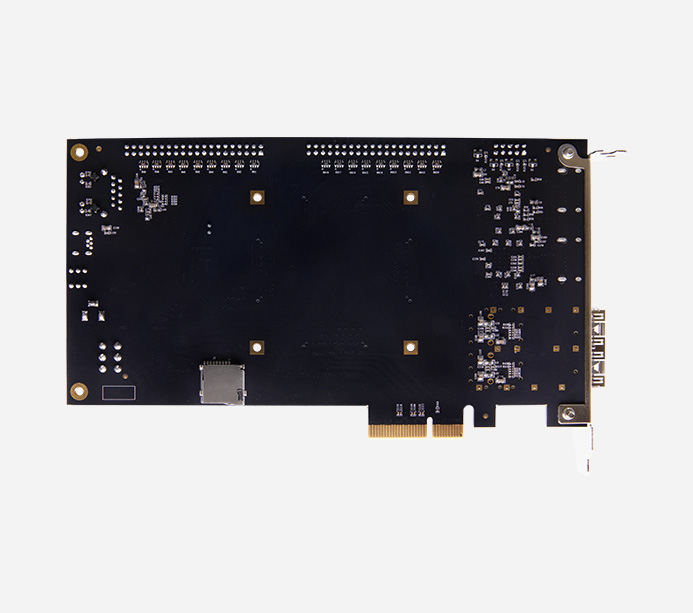

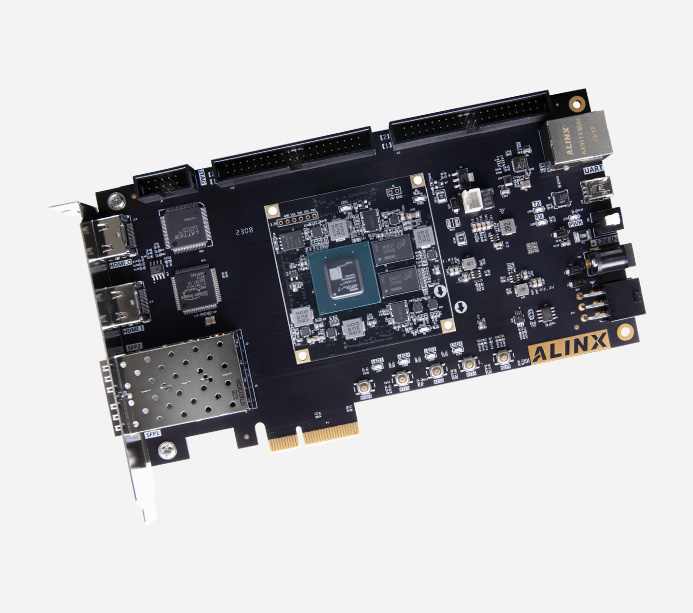

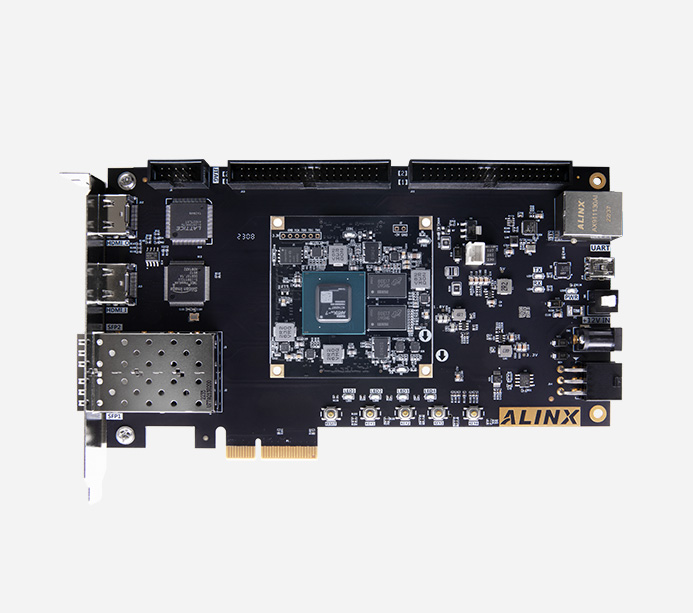

開發板
AN9767套餐
AN706套餐
AN9238套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
型號
XC7A200T-2FBG484I
邏輯單元
215360
查找表
33650
觸發器
269200
Block RAM
13140KB
DSP處理單元
740
擴展IO
180個（3.3V電平）
速度等級
-2
FPGA芯片級別
工業級
工作溫度
-40°c~85°c
PCIe Gen2
支持PCI Express 2.0x4
模數轉換/XADC
1個12bit, 1Mbps AD
DDR3
2 x 512MB DDR3 ，32bit總線，數據速率800Mbps
QSPI Flash
1片128Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
晶振
1個200MHz，用于FPGA的系統主時鐘和用于產生DDR3控制時鐘；
1個125MHz，用于GTP收發器參考時鐘輸入
收發器

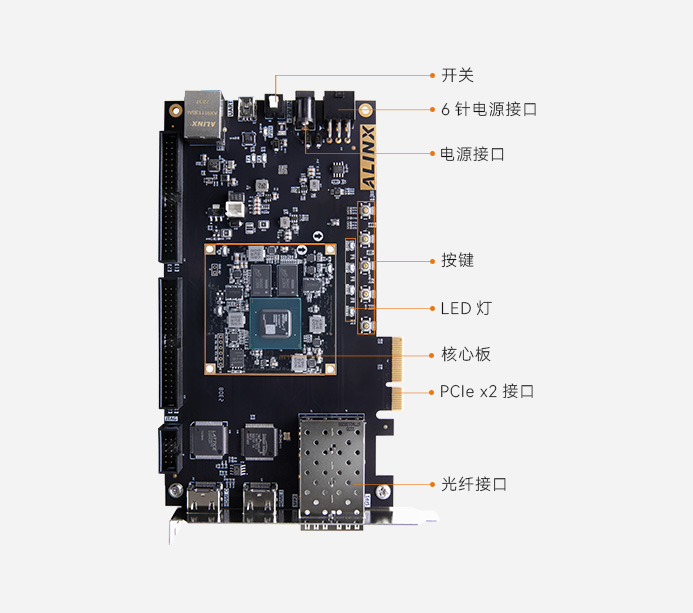

4 路 GTP ，每路高達 6.6Gb/s，適合光纖和 PCIe 數據通信
PCIe x2接口
1路PCIe x2接口，支持PCI Express 2.0標準，提供PCIe x2高速數 據傳輸接口，單通道通信速率可高達5GBaud
光纖接口
2路高速光纖接口，每路接收和發送速度高達6.6Gb/s
千兆以太網口
1路千兆以太網RJ-45接口，為用戶提供網絡通信服務
JTAG口
10 針 2.54mm 標準JTAG 口，用于 FPGA 程序下載和調試
HDMI輸入輸出
HDMI輸入輸出各1路， 支持1080P@60Hz輸入輸出
USB轉串口
1路Uart轉USB接口，用于和電腦通信，方便用戶調試
EEPROM
板載一片IIC接口的EEPROM 24LC04
SD 卡座
1路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
5個用戶發光二級管LED（1個在核心板，4個在擴展板）
按鍵
4個用戶按鍵，1個復位按鍵

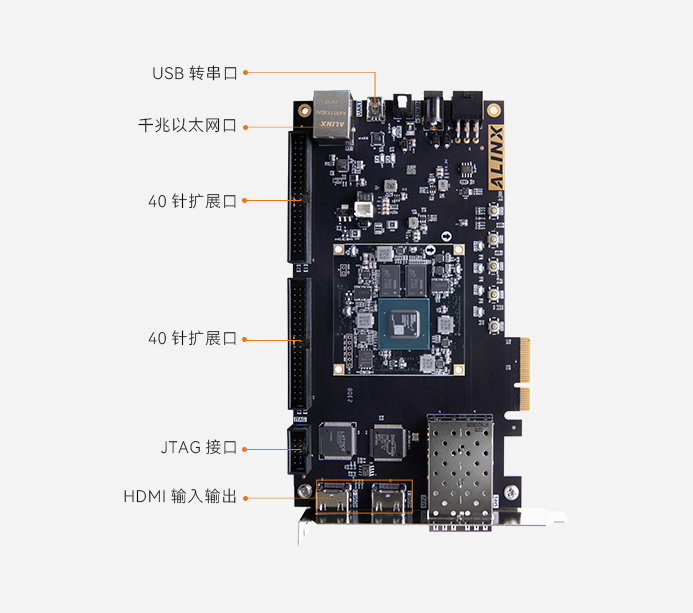

40針擴展口
2 個 40 針擴展口(注：AX7A035僅一個可用)，可接ALINX各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）;擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V/3A供電
輸入電流
3A 最大電流
FPGA開發板
1塊
散熱片
1個
USB 線
1根
USB下載器
1套
12V 電源
1個
擋板
1個
尺寸大小
核心板60mmx60mm，擴展板188mm x 106mm
疊層數量
核心板10層 PCB板設計,擴展板6層 PCB板設計
工業以太網、高速視頻處理傳輸，光纖通信及高速數據 傳輸交換
擴展口接雙目攝像頭，實現光纖視頻傳輸
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸到另一塊開 發板，經過光纖接口接收數據以后通過HDMI接口顯示到顯示器
光纖收發器通信眼圖
驗證PCIE解決方案，加快PCIE產品開發
通過HDMI輸入接口采集視頻信號，通過PCIE接口上傳到電腦， 上位機實時顯示采集到的視頻圖像
上位機抓取電腦桌面的顯示內容，通過PCIE接口發送給FPGA， FPGA通過HDMI接口輸出到顯示器，顯示器同步實時顯示電腦桌 面內容
滿足各種 PCIe 高速數據傳輸、視頻圖像處理和工業控制要求
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊AN5642進行視頻采集，通過開發板的HDMI接口 顯示到顯示器上,實現雙目同步顯示。
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪制，通過開發板的HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
