HDMI 輸出接口， Uart 通信 接口， SD 卡 接口 、 攝像頭接口、 AD 接口、 2 路40PIN 擴展口、 RTC 電路等 滿足視頻圖像處理和工業控制等方面要求
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. Pango Design Suite 2019.1 安裝
02. LED流水燈實驗 及仿真
03. 按鍵測試
04. PLL鎖相環輸出測試
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C接口 EEPROM 實驗
08. 蜂鳴器實驗
09. SD卡讀寫實驗
10. HDMI彩條輸出
11. 4.3 寸屏彩條輸出
12. 7 寸屏彩條輸出
13. SDRAM讀寫測試實驗
14. AN831錄音與播放
15. SD卡音樂播放例程
16. 字符HDMI 顯示
17. 字符4.3 寸 屏顯示
18. 字符 7 寸 屏顯示
19. SD卡圖片HDMI顯示
20. SD卡圖片4.3寸LCD顯示
21. SD卡圖片7寸LCD顯示
22. OV5640 攝像頭采集 HDMI 顯示
23. OV5640 攝像頭采集 4.3 寸屏顯示
24. OV5640 攝像頭采集 7 寸屏 顯示
25. 攝像頭SOBEL邊緣檢測
26. AD9238波形顯示例程
27. AD7606波形顯示例程
28. ADDA測試例程
29. PGL12G內部 ADC 例程
30. AD9767雙通道正弦波產生
31. AD9767雙通道三角波產生
32. RTC時間實驗
AN108 AD/DA 套餐
AN9767套餐
AN706套餐
AN9238套餐
單目 攝像頭 視頻套餐
豪華套餐

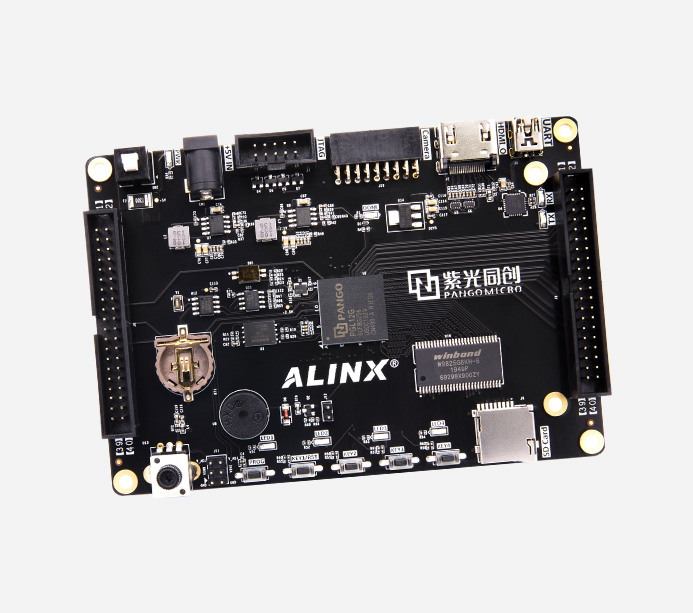

開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN5640
●
●
4.3寸液晶屏
●
●
套餐配套模塊，點擊了解更多

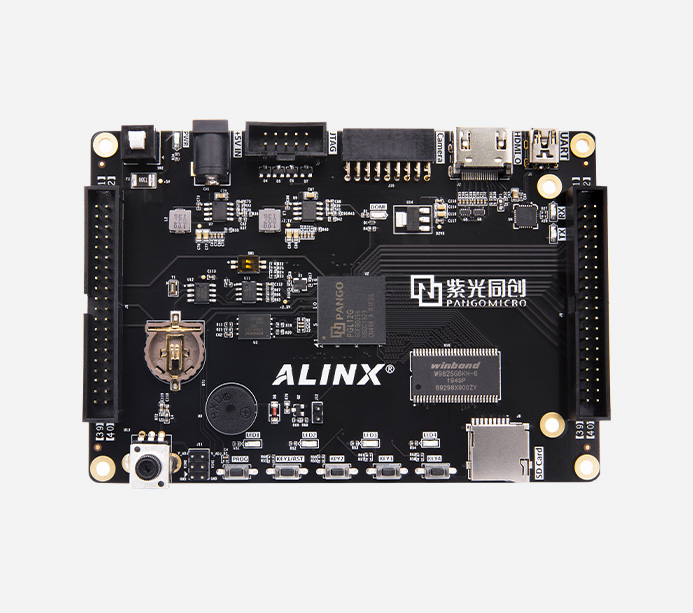

FPGA型號
PGL12G-6CFBG256
LUT5
9856個
等效LUT4
11827個
FF
14784個
Distributed RAM
39424bits
18Kb DRM
30個
APM
20個
PLL
4個
ADC
1個
HMEMC
1個
MAX USER IO
160個
溫度等級
商業級 0℃~70℃
速度等級
-6
內存
1片32 MB SDRAM，用于數據緩存
QSPI Flash
1片64Mbit QSPI FLASH， 可用作 FPGA配置文件和用戶數據存儲
晶振
1個 50Mhz 有源晶振，給系統提供穩定的時鐘源

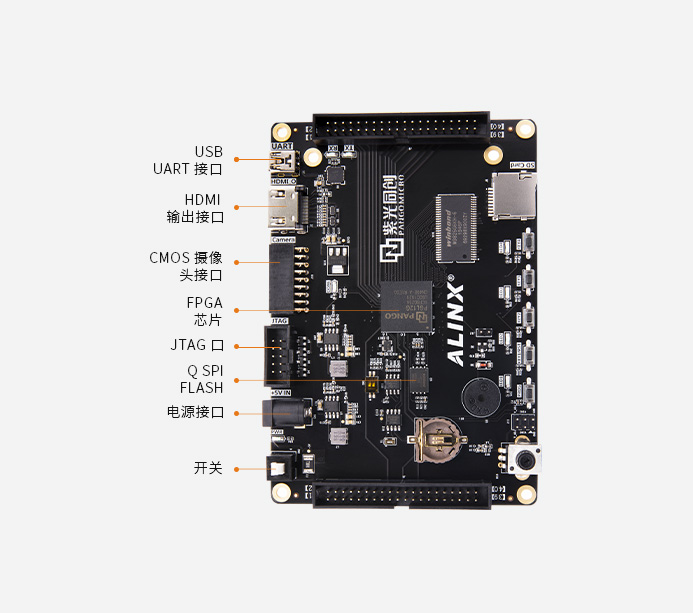

HDMI 輸出
1路 HDMI 輸出，為開發板提供不同格式的視頻輸出接口
USB轉串口
1路Uart 轉 USB 接口，用于 和電腦通信 ，方便用戶調試
EEPROM
1片 IIC 接口的 EEPROM 24LC04
CMOS 接口
1個18 針的攝像頭接口，可以接 500 萬 OV5640 攝像頭
RTC 實時時鐘
1路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（需自購）
JTAG口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
SD 卡座
1路 Micro SD 卡座，支持SPI 模式
LED
1 個電源指示燈，1 個配置LED燈，4 個用戶LED燈，2 個串口指示燈
按鍵
1個復位按鍵，4 個用戶 按鍵

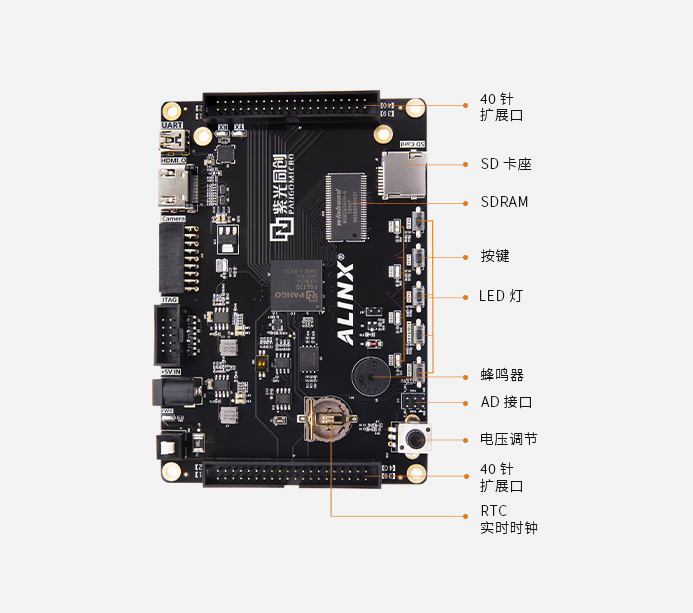

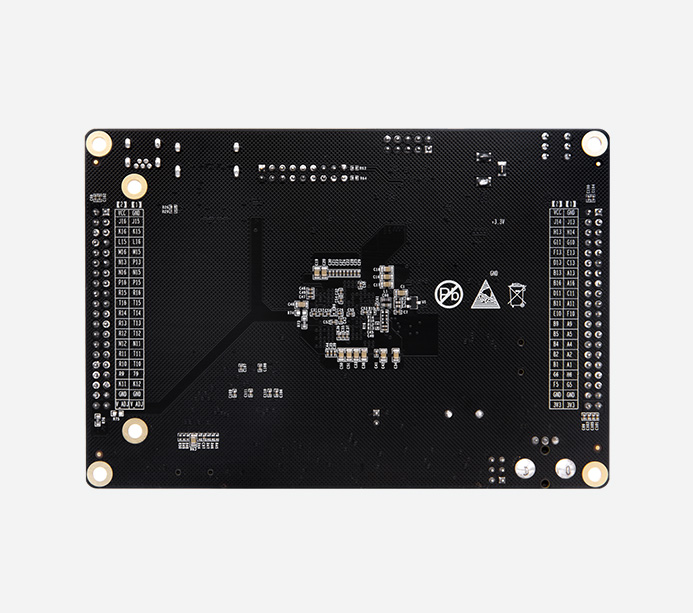

40針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可接黑金各種模塊（雙目 攝像頭，TFT LCD 屏，高速 AD 模塊等）。擴展口包含 5V 電源 1 路， 3.3V 電源 2 路，地 3 路，IO 口 34 路
AD接口
2路 AD 輸入接口，可用于采集外部的模擬信號
電源供電
USB供電（5V）
FPGA開發板
1塊
下載器
1套（購買套餐）
Mini USB 線
1根
USB轉電源線
1個
尺寸大小
130mm x 90mm
疊層數量
開發板6層 PCB板設計
雙目攝像頭模塊AN5642進行視頻采集，HDMI接口顯示到顯示器 上,實現雙目同步顯示
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪制，通過開發板的
HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
