千兆以太網接口， HDMI輸出接口，USB2.0通信接口，Uart通信接口，SD卡接口，RTC電路滿足視頻圖像處理和工業控制等方面要求
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. Pango Design Suite 2021.1-sp7安裝
02. LED流水燈實驗 及仿真
03. 按鍵測試
04. PLL鎖相環輸出測試
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C接口 EEPROM 實驗
08. SD卡讀寫實驗
09. HDMI彩條輸出
10. 4.3 寸屏彩條輸出
11. 7 寸屏彩條輸出
12. SDRAM 讀寫數據測試
13. AN831錄音與播放
14. SD卡音樂播放例程
15. 字符HDMI 顯示
16. 字符4.3 寸 屏顯示
17. 字符 7 寸 屏顯示
18. SD卡圖片HDMI顯示
19. SD 卡圖片4.3寸屏顯示
20. SD卡圖片7寸屏顯示
21. AN5640單目攝像頭采集 HDMI 顯示
22. AN5640攝像頭采集 4.3寸屏顯示
23. AN5640 攝像頭采集7寸屏顯示
24. AN5642雙目攝像頭采集HDMI顯示
25. 攝像頭邊緣檢測HDMI 顯示例程
26. 攝像頭邊緣檢測4.3寸屏 顯示例程
27. 攝像頭邊緣檢測7寸屏 顯示例程
28. AD9238波形顯示例程
29. AD7606波形顯示例程
30. ADDA測試例程
31. AD9767雙通道正弦波產生例程
32. AD9767雙通道三角波產生例程
33. RTC時鐘實驗
34. 千兆以太網傳輸實驗
35. AD9238 以太網傳輸例程
36. AD7606以太網傳輸例程
37. AD9280以太網傳輸例程
38. AN5640千兆以太網傳輸視頻
39. AN5642千兆以太網傳輸視頻
40. USB雙向測速例程
AN108 AD/DA 套餐
AN9767 套餐
AN706 套餐
AN9238 套餐
單目攝像頭視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN5640
●
●
4.3 寸液晶屏
●
●
套餐配套模塊，點擊了解更多
FPGA型號
PGL12G-6CFBG256
等效LUT4
12480
Flip-flops
15600個
18Kb DRM
30
APM
20
PLL
4
ADC
1
user IO
106
有源晶振
1個50Mhz的有源晶振
SDRAM
1片winbond的SDRAM芯片,256Mbit
QSPI Flash
1片64Mbit大小的QSPI FLASH芯片
LED燈
2個LED燈
擴展接口
2個高速擴展口
電源
+5V
速度等級
-6
溫度等級
商業級
以太網接口
一路10/100M/1000M以太網RJ-45接口
HDMI輸出接口
一路HDMI視頻輸出接口
USB接口
一路USB2.0通信接口
SD卡槽
一路 Micro SD 卡座，支持 SPI 模式
Uart 接口
一路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
EEPROM
一片EEPROM，型號為24LC04,容量為：4Kbit（2*256*8bit） 由2個256byte的block組成,通過IIC總線進行通信
實時時鐘
一路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220
擴展口
預留1個40針2.54mm間距的擴展口，可以外接的各種模塊 （雙目攝像頭，TFT LCD屏，高速AD模塊等等）。擴展口包 含5V電源1路，3.3V電源2路，地3路，IO口34路。
JTAG接口
一個標準的10針2.54mm間距的JTAG接口，用于下載 FPGA程序或者固化程序到FLASH
攝像頭接口
一個18針的CMOS攝像頭接口，用于連接OV5640攝像 頭模塊，可以實現視頻采集功能
按鍵
4個用戶按鍵
LED燈
5個用戶LED（1個在核心板，4個在擴展板）
電源
5V ，2A供電
FPGA開發板
1塊
下載器
1套
Mini USB 線
1根
5V電源
1個
透明保護板
1塊
尺寸大小
130mm x 90mm
疊層數量
核心板8層 PCB板設計，擴展板4層 PCB板設計
工業以太網、高速視頻處理傳輸，光纖通信及高速數據 傳輸交換

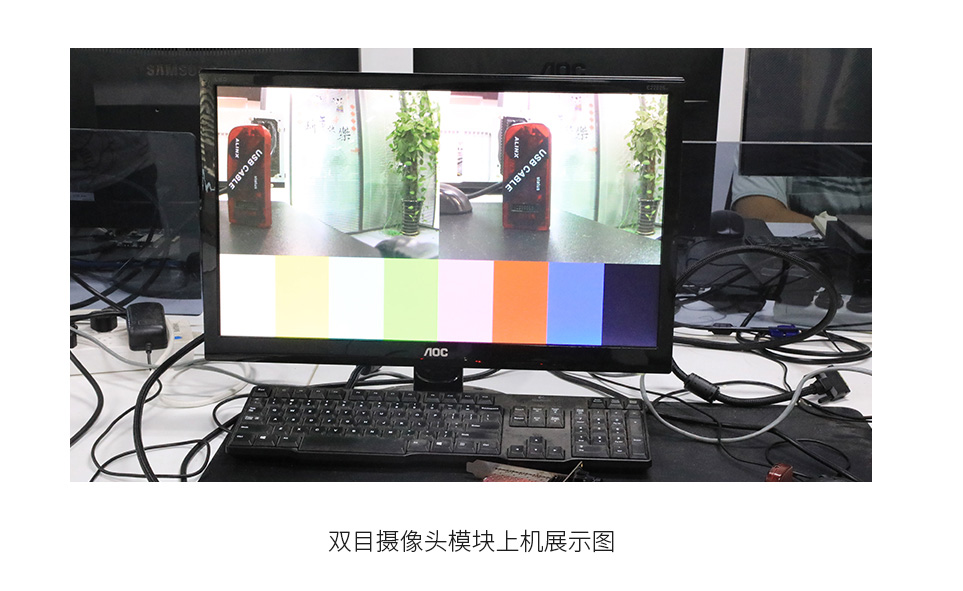

雙目攝像頭模塊AN5642進行視頻采集，HDMI接口顯示到顯示器 上,實現雙目同步顯示
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪制，通過開發板的
HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
