HDMI 輸出接口， USB、以太網、 JTAG調試接口 ， 攝像頭接口、1 路40PIN 擴展口、 RTC 時鐘等 滿足視頻圖像處理和工業控制等方面要求
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. Pango Design Suite 2019.1 安裝
02. LED流水燈實驗 及仿真
03. 按鍵測試
04. PLL鎖相環輸出測試
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C接口 EEPROM 實驗
08. SD卡讀寫實驗
09. HDMI彩條輸出
10. 4.3 寸屏彩條輸出
11. 7 寸屏彩條輸出
12. DDR3讀寫數據測試
13. AN831錄音與播放
14. SD卡音樂播放例程
15. 字符HDMI 顯示
16. 字符4.3 寸 屏顯示
17. 字符 7 寸 屏顯示
18. SD卡圖片HDMI顯示
19. SD卡圖片4.3寸LCD顯示
20. SD卡圖片7寸LCD顯示
21. 攝像頭采集 HDMI顯示
22. 攝像頭采集 4.3 寸屏顯示
23. 攝像頭采集 7 寸屏顯示
24. AN5642 攝像頭采集 HDMI 顯示
25. 攝像頭SOBEL邊緣檢測
26. AD9238波形顯示例程
27. AD7606波形顯示例程
28. ADDA測試例程
29. AD9767雙通道正弦波產生
30. AD9767雙通道三角波產生
31. RTC時間實驗
32. 千兆以太網傳輸實驗
33. AD9238 以太網傳輸例程
34. AD7606 以太網傳輸例程
35. AD 9280 以太網傳輸例程
36. 千兆以太網視頻傳輸實驗
37. USB發送接收速度測試
AN108 AD/DA套餐
AN9767 DA采集套餐
AN706 AD 采集 套餐
AN9238 AD采集套餐
雙目攝像頭套餐
單目攝像頭視頻套餐
豪華套餐

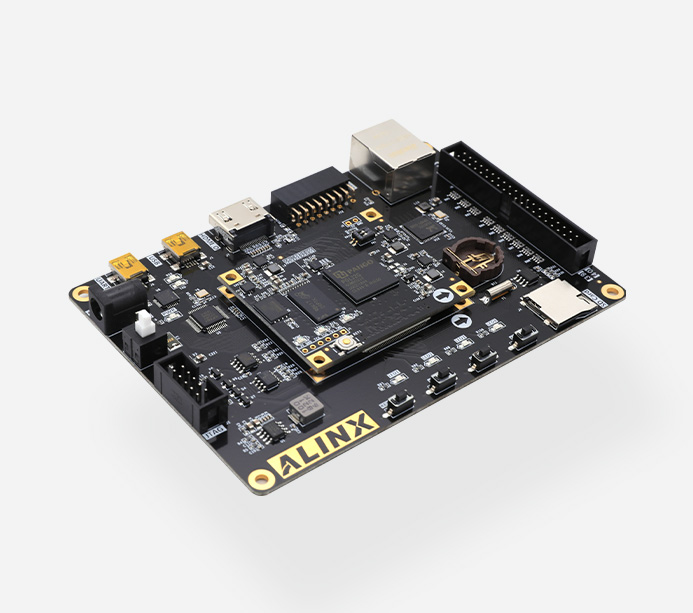

開發板
●
●
●
●
●
●
●
下載器
●
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN5642
●
●
AN5640
●
●
4.3寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
FPGA型號
PGL22G-6CMBG324
DDR3
256MB DDR3
速度等級
6
QSPI FLASH
16MB
溫度等級
商業級，0°C~70°C
LUT5
17536個
等效LUT4
21043個
FF
26304個
Distributed RAM
70144bits
18Kb DRM
48個
APM
30個
PLL
6個
ADC
1個
HMEMC
2個
MAX USER IO
240個
I/O
114 個
LVDS
12個

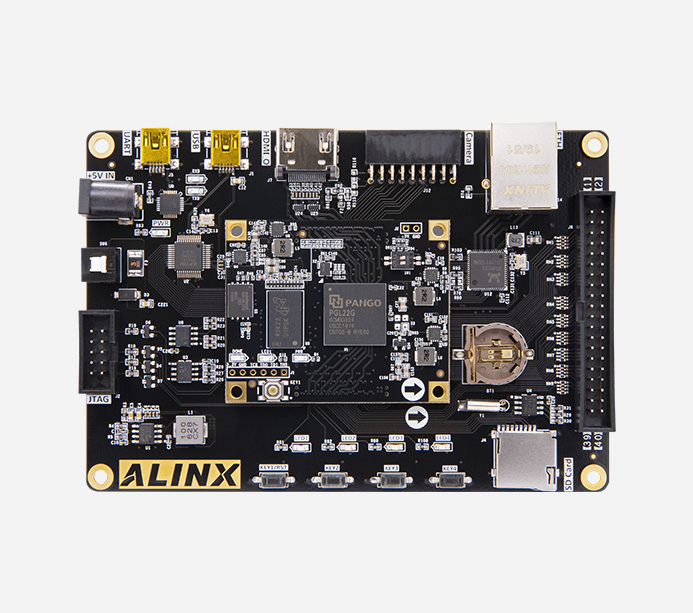

內存
1片256MB DDR3，16bit總線，用于數據緩存
QSPI Flash
1片16MB QSPI FLASH， 可用作 FPGA配置文件和用戶數據存儲
晶振
1個 50Mhz 有源晶振，給系統提供穩定的時鐘源

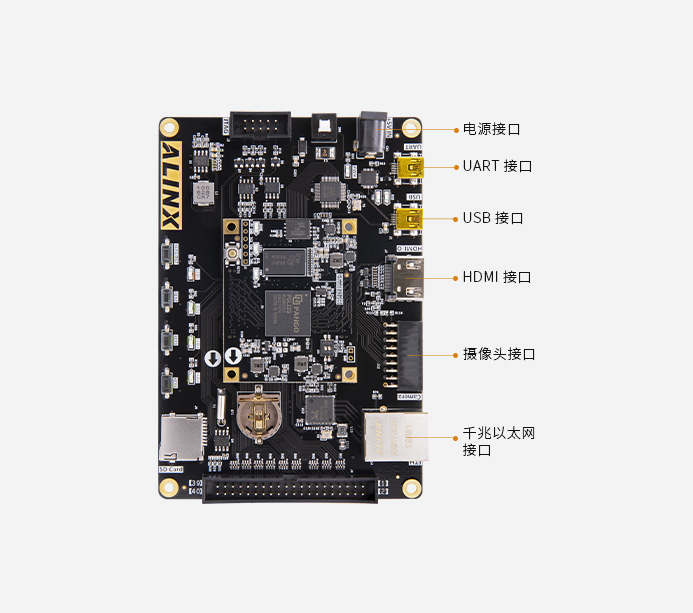

HDMI 輸出
1路 HDMI 輸出，為開發板提供不同格式的視頻輸出接口
千兆以太網
1路10/100M/1000M以太網RJ-45接口，提供網絡通信服務
USB 接口
1路 USB2.0接口，用于開發板和PC之間USB2.0高速通信
USB轉串口
1路Uart 轉 USB 接口，用于 和電腦通信 ，方便用戶調試
EEPROM
1片 IIC 接口的 EEPROM 24LC04
CMOS 接口
1個18 針的攝像頭接口，可以接 500 萬 OV5640 攝像頭
RTC 實時時鐘
1路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（需自購）

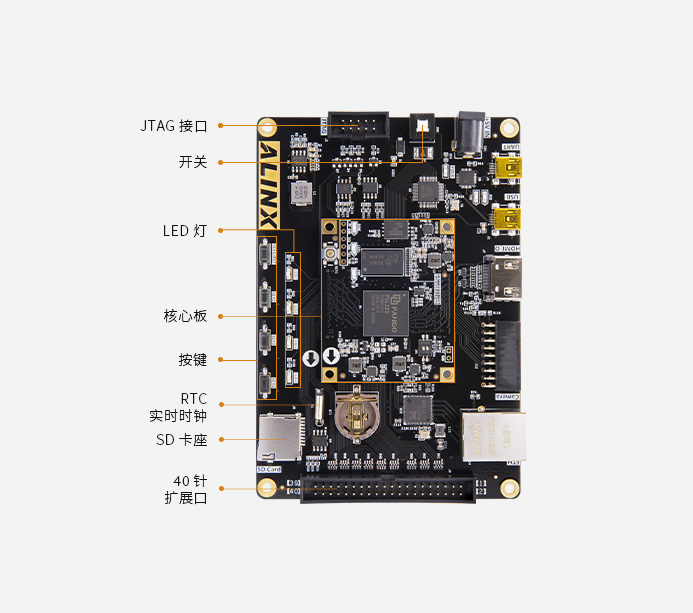

JTAG口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
SD 卡座
1路 Micro SD 卡座，支持SPI 模式
LED
5個LED燈（1 個核心板，4個擴展板）
按鍵
4 個按鍵
40針擴展口
1 個 40 針 2.54mm 間距擴展口，可接各種模塊（雙目攝像頭，LCD 屏，高速 AD 模塊等）。擴展口包含 5V 電源 1 路，3.3V 電源 2 路， 地 3 路，IO 口 34 路
電源
5V ，2A供電
FPGA開發板
1塊
下載器
1套
Mini USB 線
1根
5V電源
1個
透明保護板
1塊

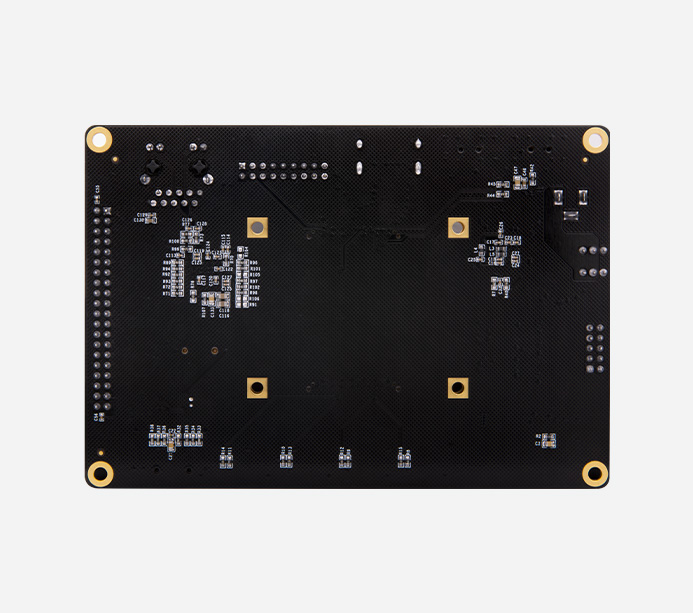

尺寸大小
130mm x 90mm
疊層數量
核心板10層 PCB板設計，擴展板4層 PCB板設計
Logos 系列 FPGA 采用 40nm CMOS 工藝和全新 LUT5 結構，集成 RAM 、DSP 、ADC、 Serdes 、DDR3 等豐富的片上資源和 IO 接口，具 備低功耗、低成本和豐富的功能，為客戶提供高性價比的解決方案， 廣泛應用于工業控制、通信、消費類等領域，是客戶大批量、成本敏 感型項目的理想選擇。

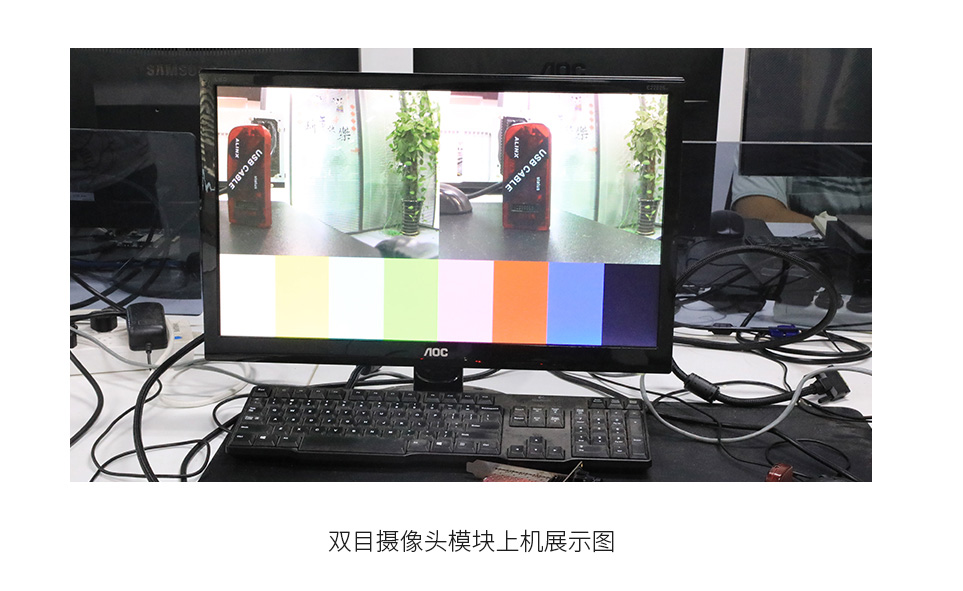

雙目攝像頭模塊AN5642進行視頻采集，HDMI接口顯示到顯示器 上,實現雙目同步顯示
AN9767/AN706模塊上機展示圖
*信號源輸出的信號連接到AN9767模塊通過示波器顯示波形信號
*信號源輸出的信號連接到AN706模塊，運行系統進行波形數據繪制，通過開發板的
HDMI接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
