Xilinx Kintex UltraScale FMC HPC PCIE 光纖 FPGA開發板 XCKU060

芯片型號

XCKU060-2FFVA1156I

芯片級別

速度等級-2,工業級

內存

4GB DDR4, 64bit

Logic Cells

726K

CLB LUTs

331,680

CLB Flip-Flops

663,360

Max. Distributed RAM (Kb)

9,180

Block RAM (36Kb each)

1,080

Total Block RAM

38.0Mb

DSP Slices

2,760

收發器

20x 12.5Gbps

PCI Express

PCIE 3.0

HR IO

255

HP IO

99

差分對 LVDS

120

DDR4

4片1GB DDR4，共4GB

QSPI Flash

2片128Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

光纖接口

2 路 SFP+光纖接口，每路的光纖數據通信接收和發送的 速度高達 16.3Gb/s。

FMC擴展口

3個標準的FMC 的擴展口，其中有2個LPC擴展口，1個 HPC擴展口。外接XILINX或ALINX各種FMC子板（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速AD模塊等）

PCIE X8 接口

1 路 PCIE3.0 X8 的接口，用于跟 PC 之間 PCIE 數據通信

USB轉串口

1路Uart轉USB接口，用于和電腦通信，方便用戶調試

以太網接口

1路10/100M/1000M以太網RJ45接口，用于和電腦或其它網絡設備進行以太網數據交換

SMA接口

2路SMA外接接口，引腳連接普通的時鐘信號，用于外接的輸入輸出信號

晶振

板載 2 個 156.25Mhz 的差分晶振，為收發器提供參考時鐘。

JTAG口

10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試

溫度傳感器

1 片溫度傳感器芯片LM75A ，檢測周圍環境溫度

EEPROM

1片EEPROM，用于lC總線通信和存儲客戶自定義信息

SD 卡槽

1路 Micro SD 卡接口，用于FPGA對SD卡數據讀寫和存儲

LED燈

1 個電源指示燈；4 個用戶指示燈，2個面板指示燈

按鍵

1 個復位按鍵，1 個連接到 FPGA 的普通 IO

輸入電壓

+12V 電壓輸入

供電

12V/3A供電

輸入電流

3A 最大電流保護

開發板

1塊

散熱風扇

1個

Mini USB線

1根

USB下載器

1套

12V 電源

1個

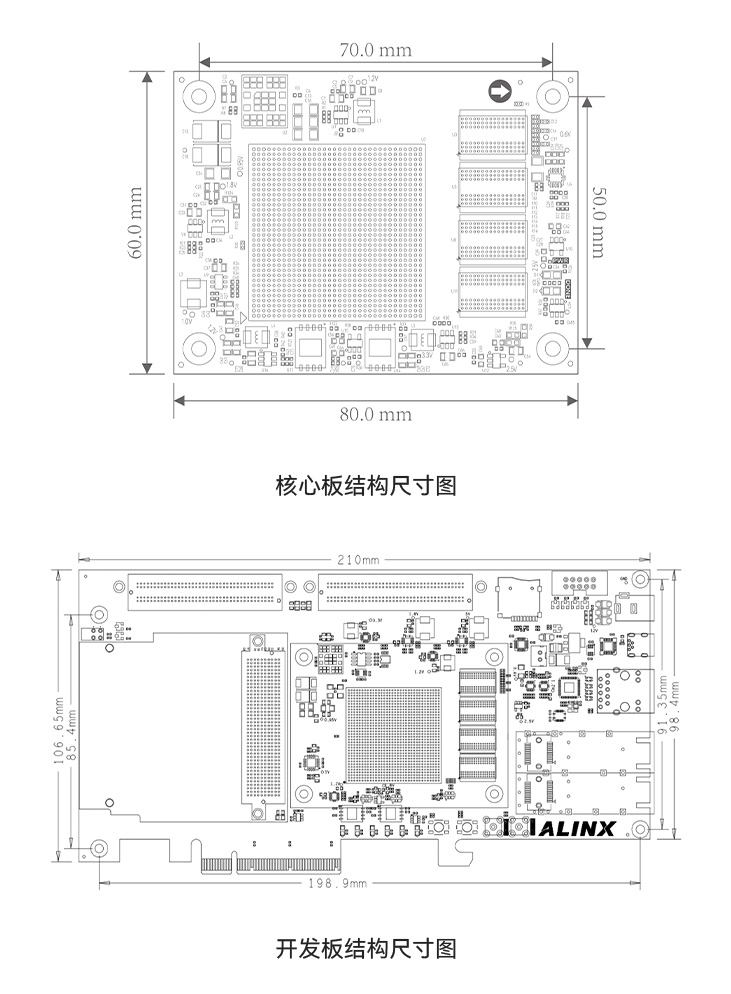

尺寸大小

210mm x106.65mm

疊層數量

核心板18層 PCB板設計，擴展板12層 PCB板設計，預留 獨立電源層和GND層
