XCAU15P
產品型號
AXAU15產地
上海價格
￥2999.00
擴展板集成PCIe 3.0 x4、FMC HPC、千兆以太網等接口，核心板器件采用 16 納米架構的Artix UltraScale+器件，可實現卓越的性能功耗比。Artix UltraScale+ FPGA 為高級協議提供速率高達 12.5Gb/s 的收發器，支持超強 DSP 計算處理能力，可將 I/O 帶寬與計算相匹配，為成本敏感型低功耗應用提供優越的系統性能，充分滿足機器視覺、安全網絡、4K 廣播以及多種不同工業物聯網及邊緣市場的需求。
170K
156K
78K
12.5Gb/s
連接各種 FMC 卡
1GB DDR4 32bit，32MB QSPI FLASH

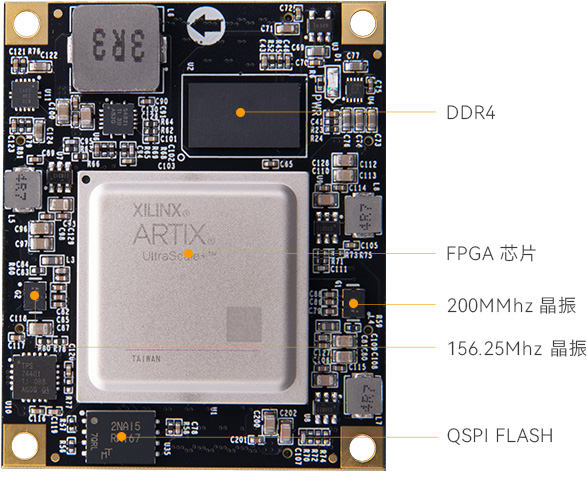

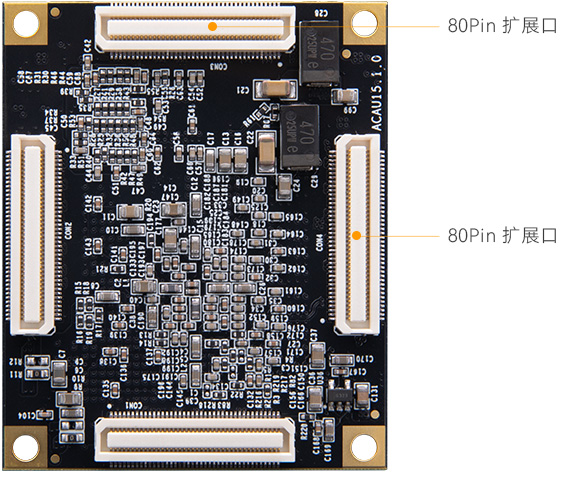

核心板型號
ACAU15
芯片型號
XCAU15P-2FFVB676I
工作溫度
工業級, -40°C~85°C
內存
1GB DDR4, 16bit
QSPI FLASH
32MB
System Logic Cells
170K
CLB Flip-Flops
156K
CLB LUTs
78K
Max. Distributed RAM
2.5Mb
Total Block RAM
5.1Mb
Clock Mgmt Tiles
3
DSP Slices
576
PCI Express
PCIE 3.0
收發器GTH
GTH 12.5Gb/s x12
HD IOs
72
HP IOs
102
差分對
48
DDR4
1片 1GB DDR4存儲芯片，運行數據速率可達2400Mbps
QSPI FLASH
1片32MB 大小的QSPI FLASH芯片, 存儲FPGA配置Bin文件 以及其它用戶數據文件。
時鐘配置
板上提供了1個200MHz差分晶振，可為DDR4控制器及 FPGA邏輯提供參考時鐘
1個156.25MHz差分晶振，用于GTH 收發器的參考時鐘輸入
PCIe x4 接口
支持PCI Express 3.0 標準，提供標準的PCIe x4 高速數據傳輸接口
FMC HPC 接口
1路 FMC HPC 接口，外接各種 FMC 卡（HDMI、AD、光纖、SDI、雙目攝像頭等）
千兆以太網接口
1路千兆以太網接口，為用戶提供網絡通信服務，持10/100/1000 Mbps網絡傳輸速率; 全雙工和自適應
USB Uart接口
1路Uart轉USB接口，用于和電腦通信，方便用戶調試
SD 卡槽
1路Micro SD卡座，用于存儲操作系統鏡像和文件系統
40針擴展口
2個40針2.54mm間距擴展口，外接各種模塊（攝像頭，液晶屏， 高速AD塊等）
JTAG調試口
1個10針2.54mm標準JTAG口，用戶通過下載器對FPGA系統進 行調試和下載
EEPROM
1片IIC接口的EEPROM 24LC04
LED燈
核心板上1個電源指示燈；底板上有1個電源指示燈，1個配置 燈 2 個是USB Uart的數據接收和發送指示燈和2 個是用戶LED 燈
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流保護
開發板
1 塊
散熱風扇
1 個
USB 下載器
1 套
12V 電源
1 個
PCIE 擋板
1 個
MINI USB線
1根
尺寸大小
376mm x 213mm
疊層數量
核心板14層 PCB板設計，擴展板10層 PCB板設計，預留獨立電源層和GND層
核心板結構尺寸圖
擴展板結構尺寸圖
8路高速收發器連接 FMC HPC 專用高速管腳
可連接 HDMI 輸入輸出，高速 AD、SDI 輸入輸出、光纖、雙目攝像頭、Cameralink、GMSL 攝像頭等 FMC 卡,自由擴展，滿足高速傳輸，適合各領域開發
網絡通信
數據中心網絡和存儲加速
醫療成像
工業自動化
視頻圖像處理
物聯網
半導體 ATE
機器視覺
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
