VE2302
產品型號
VD100產地
上海價格

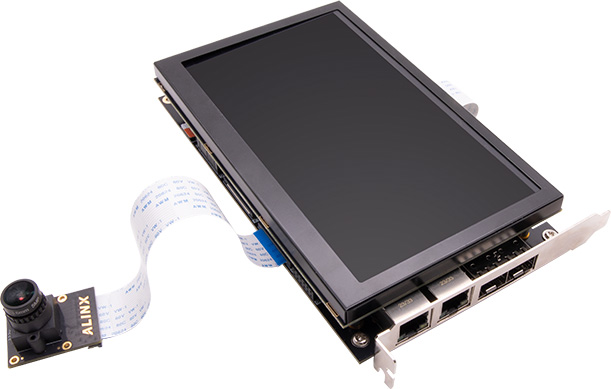

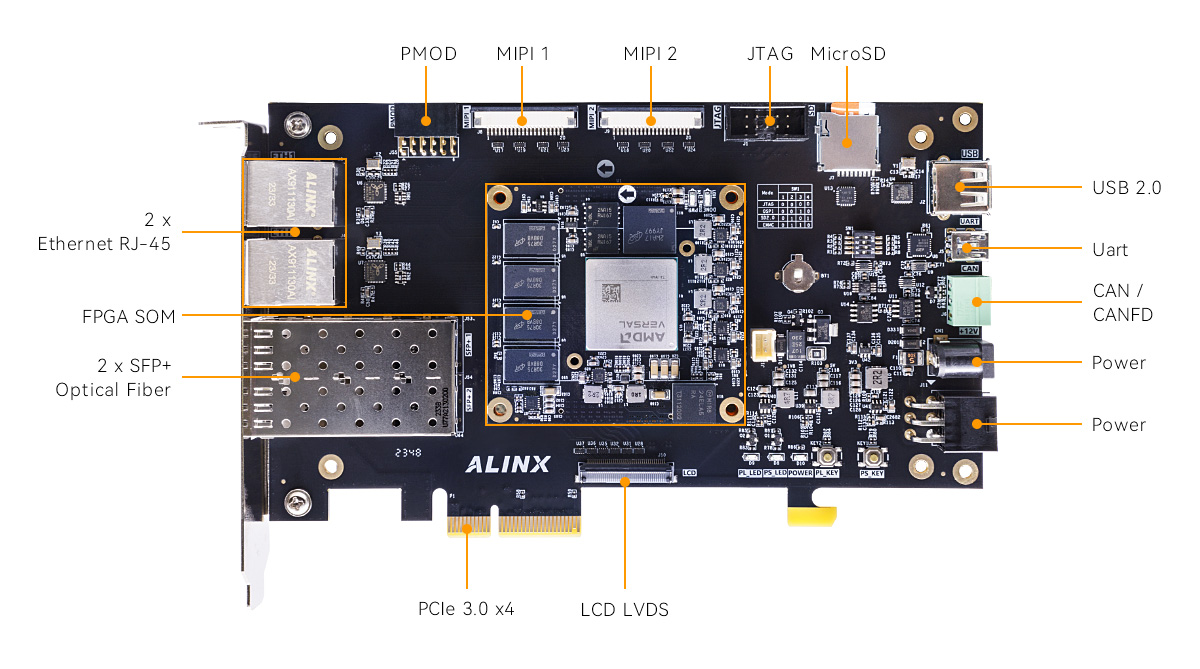

￥6057.00擴展板集成PCIe 3.0 x4、SFP+光纖、MIPI Lanex4攝像頭、千兆以太網等接口。核心板采 Versal AI Edge 系列 VE2302 器件，主要面向 AIE-ML 應用，支持更高的計算性能、更低的時延，以及由 Versal AI Edge 系列器件實現的更高級別的集成。作為自適應 SoC，Versal AI Edge 系列允許開發人員快速發展其傳感器融合和 AI 算法，并利用可擴展器件系列實現從邊緣到端點的不同性能及電源配置。
?AI Edge Box
?機器視覺相機
?醫療成像器件
? 邊緣傳感器
? 域控制器卸載
? 傳感器處理、 聚合和融合
? 協作機器人
? 融合網絡
? 工業級 PC
? 無人機
? MILCOM 無線電
? 數據和信號處理系統

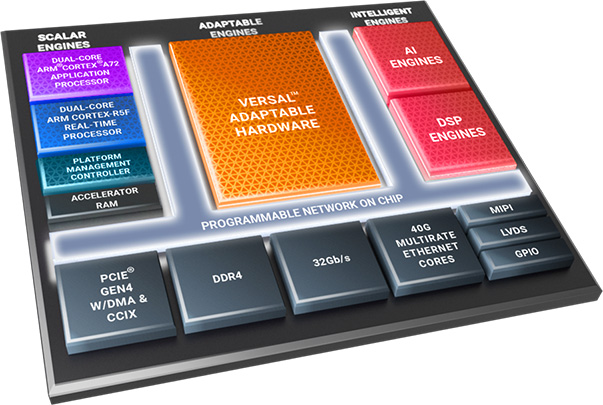

與領先的 GPU1 相比，Versal? AI Edge 系列可為自動駕駛、預測工廠及醫療保健系統的實時系統、航空航天、多任務負載以及廣泛的其它應用提供高性能、低延遲的 AI 推斷。除 AI 外，Versal AI Edge 系列還可加速從傳感器到人工智能，再到實時控制的整個應用，同時滿足 ISO 26262 和 IEC 61508 等關鍵安全要求。作為自適應計算加速平臺，Versal AI Edge 系列允許開發人員快速發展其傳感器融合和 AI 算法，并利用可擴展器件系列實現從邊緣到端點的不同性能及電源配置。
開發軟件版本：Vitis2023.2, 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Versal 介紹
02. PL 的"Hello World"LED 實驗
03. PL 通過NoC 讀寫DDR4 實驗
04. LVDS 液晶屏顯示實驗
05. GTYP 收發器誤碼率測試IBERT 實驗
06. 體驗ARM，裸機輸出“Hello World”
07. PS 端以太網使用之lwip
08. 整體工程及實驗
Linux 基礎篇
01. 快速啟動Linux-制作啟動開 發板linux系統的SD卡
02. 關于Petalinux
03. 在Linux系統中測試開發板外設-串口
04. 在Linux系統中測試開發板 外設-LED燈和按鍵
05. 在Linux系統中測試開發板 外設-CAN
06. 在Linux系統中測試開發板 外設-LCD
07. 在Linux系統中測試開發板 外設-USB
08. 在Linux系統中測試開發板
外設-以太網
09. 在Linux系統中測試開發板 外設-MIPI攝像頭
10. 在Linux系統中測試開發板 外設-EMMC
11. 在Linux系統中測試開發板 外設-EEPROM
12. 在Linux系統中測試開發板 外設-LM75
13. 在Linux系統中測試開發板 外設-QSPIFLASH
14. 安裝QT庫和OPENCV庫以 及在QTCreator中設置編譯環境

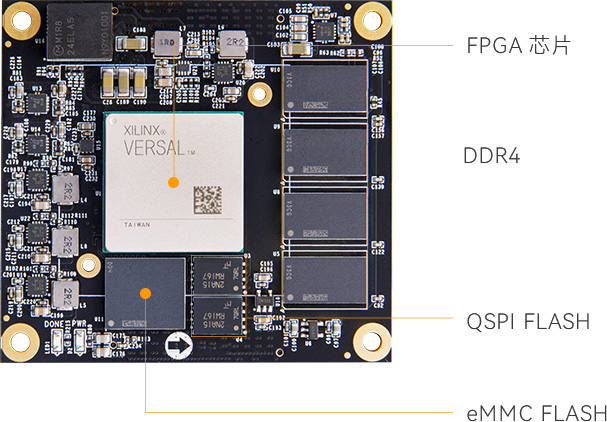

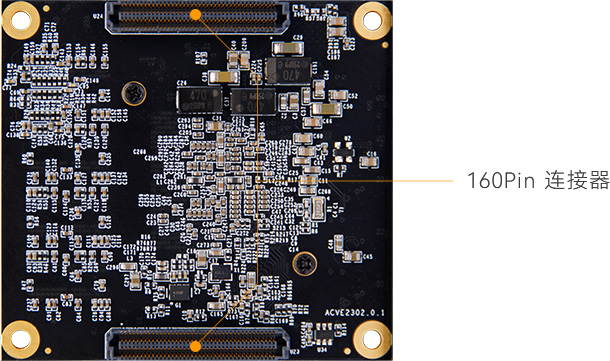

核心板型號
V100
FPGA芯片型號
XCVE2302-SFVA784-1LP-E-S
芯片等級
商業級, 0° C-100° C
內存
4GB DDR4, 64bit
QSPI FLASh
64MB
eMMC FLASh
8GB
AI Engine-ML Tiles
34
AIE/AIE-ML Data Memory (Mb)
17
AIE-ML Shared Memory (Mb)
68
DSP Engines
464
System Logic Cells
328,720
LUTs
150,272
NoC Master / NoC Slave Ports
5
Distributed RAM (Mb)
4.6
Total Block RAM (Mb)
5.4
UltraRAM (Mb)
43.6
Accelerator RAM (Mb)
32
Total PL Memory (Mb)
85.6
DDR Memory Controllers
1
DDR Bus Width
64
Application cores
Dual-core Arm? Cortex-A72
Real-Time cores
Dual-core Arm Cortex-R5F
Connectivity
Ethernet x2; UART x2; CAN-FD x2; USB 2.0 x1; SPI x2; I2C x2
GTYP Transceivers
8
PCI Express
1 x Gen4 x8
40G Multirate Ethernet MAC
1
DDR4
4片 1GB DDR4存儲芯片，運行數據速率可達3200Mbps
QSPI Flash
2片256Mbit大小的QSPI FLASH芯片, 存儲FPGA配置Bin文件 以及其它用戶數據文件。
eMMC Flash
1片大容量的8GB大小的eMMC FLASH芯片，存儲ARM的應用 程序、系統文件以及其它的用戶數據文件
時鐘配置
1個無源晶體為PS系統提供32.768KHz的實時時鐘源
1個晶振為PS部分提供33.333MHz的時鐘輸入
1個差分200MHz PL 系統時鐘源，用于DDR4控制器參考時鐘

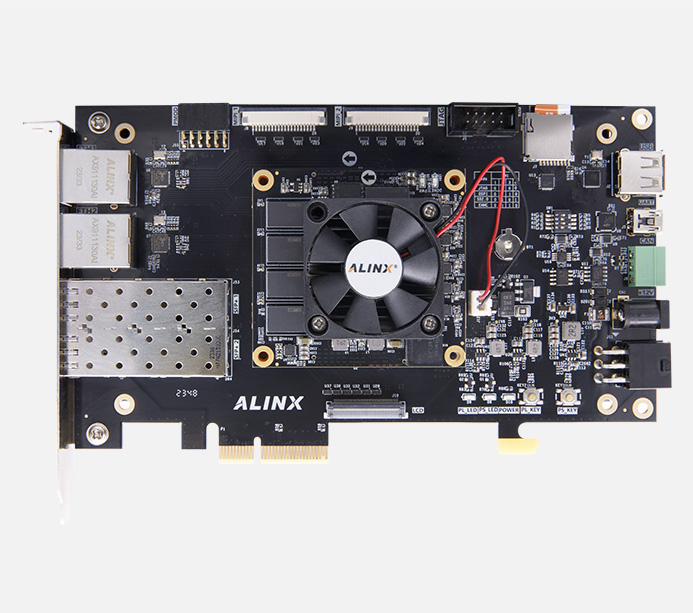

以太網接口
1路千兆以太網接口，為用戶提供網絡通信服務，持10/100/1000 Mbps網絡傳輸速率; 全雙工和自適應
Uart接口
1路Uart轉USB接口，用于和電腦通信，方便用戶調試
PCIe x4接口
支持PCI Express 3.0標準，提供標準的PCIe x4高速數據傳輸接口
Micro SD卡座
1路Micro SD卡座，用于存儲操作系統鏡像和文件系統
USB 2.0接口
1路高速USB 2.0接口, 可用于開發板連接鼠標、鍵盤和U盤 等USB外設
MIPI接口
2路MIPI接口，支持MIPI 4xLane, 可以連接ALINX的 MIPI攝像頭（AN5020）
LVDS接口
1路LVDS接口，用于連接ALINX的LVDS顯示屏
光纖接口
2路SFP+光纖接口，每路的光纖數據通信接收和發送的速度 高達12.5Gb/s
CAN通信接口
1路CAN/CAN FD總線接口，采用3Pin的綠色接線端子
PMOD擴展口
1個12針2.54mm間距的擴展IO口，擴展口包含2路 3.3V電源，2路地，8路3.3V IO口
JTAG調試口
1個10針2.54mm標準JTAG口，用戶通過下載器對FPGA系統進 行調試和下載
EEPROM
1片EEPROM，型號為24LC04
溫度傳感器
1片溫度傳感器芯片 LM75，檢測周圍環境溫度
按鍵
擴展板上2個用戶按鍵
LED燈
核心板2個，擴展板3個
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流

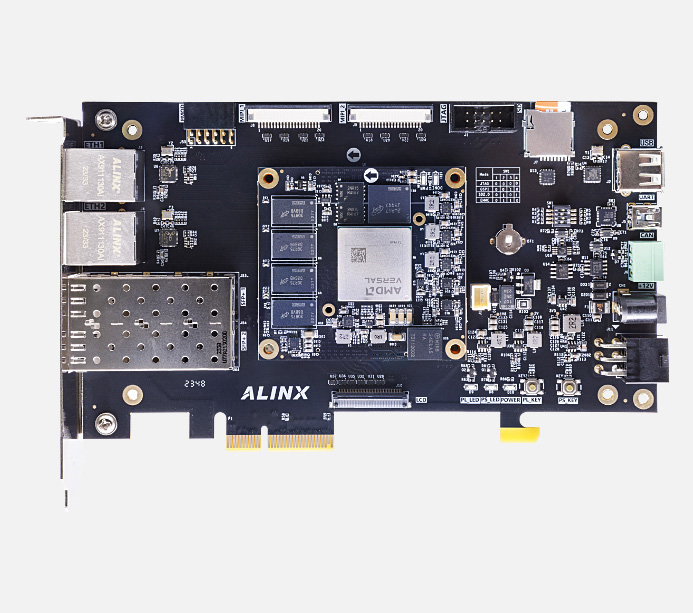

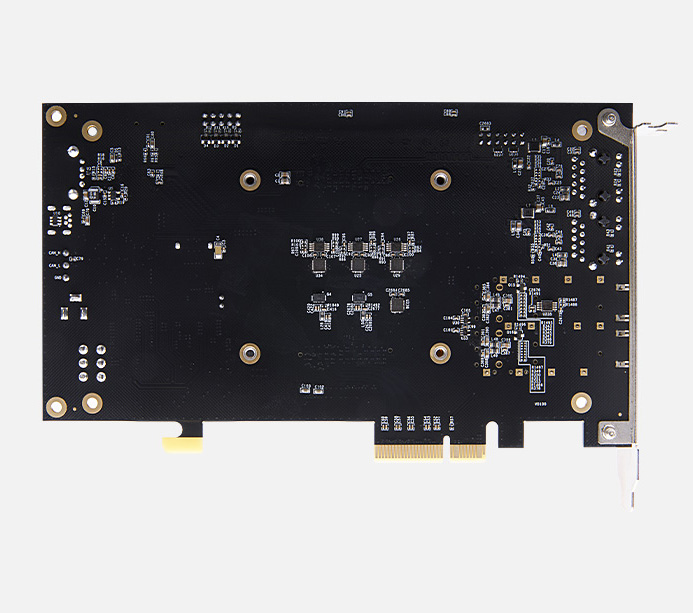

FPGA 開發板
1 塊

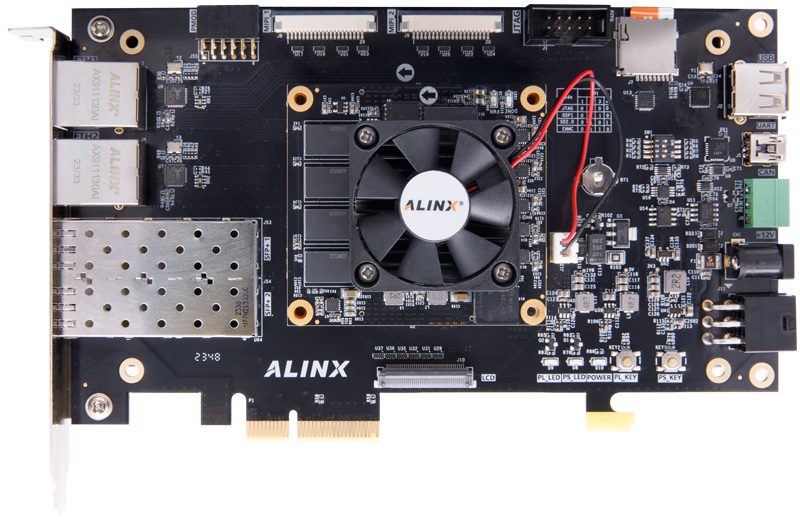

散熱風扇
1 個
TF 卡
1 個
PCIe 擋板
1 個
尺寸大小
181.71 X 106.65mm 核心板：65 x 60mm
疊層數量
核心板16層 PCB板設計，擴展板8層 PCB板設計， 預留獨立電源層和GND層

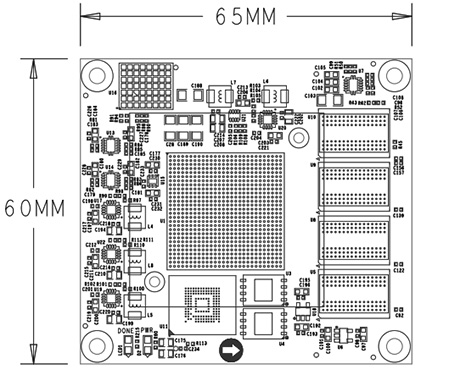

核心板結構尺寸圖

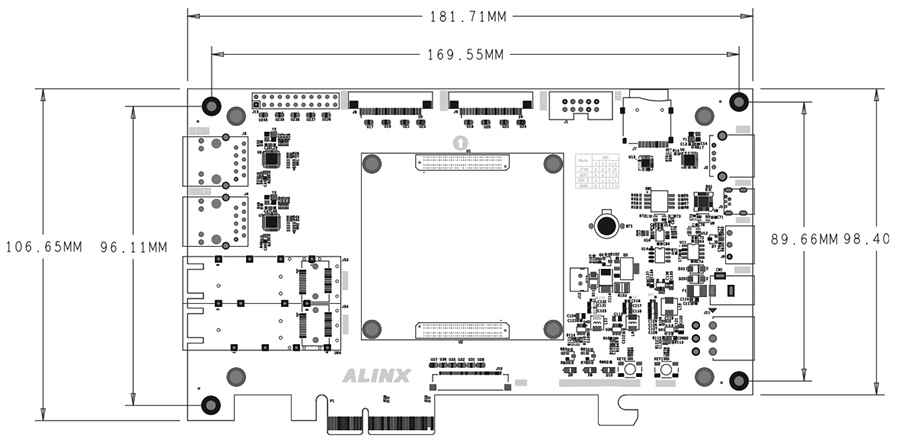

擴展板結構尺寸圖
Versal AI Edge 自適應 SoC 將正確的處理引擎與 整個車輛的工作負載相匹配：定制 I/O 用于雷達、 LiDAR、紅外、GPS 和視覺傳感器的任何所需組合； 用于傳感器融合和預處理的自適應引擎； 推理和感 知處理的AI 引擎； 安全關鍵決策的標量引擎
Versal AI Edge 自適應 SoC 可為機器人實現可擴展的 模塊化方法，能夠為異構傳感器的融合提供單個異構 器件，以實現機器人感知、對數量可擴展軸的精確確 定性控制、安全關鍵性功能隔離、運動規劃加速，以 及為基于環境的動態執行增強安全控制的人工智能
Versal AI Edge 系列針對實時、高性能應用進行了 優化，適用于要求最高的環境，如多任務無人機和 無人機等。
Versal AI Edge 系列可為創建更高質量的圖像與分析 加速并行波束形成和實時圖像處理，并可為使用壽命 長的電池供電便攜式超聲單元提供高功率效率
