高性能射頻無線電處理平臺 Zynq UltraScale+ RFSoC FPGA 開發板 XCZU47DR 雷達通信

XCZU47DR

產品型號
AXW47
產地
上海
價格
￥97500.00

產品推薦

產品詳情
資料下載
售后服務

垂直行業解決方案板卡

高性能射頻無線電處理平臺

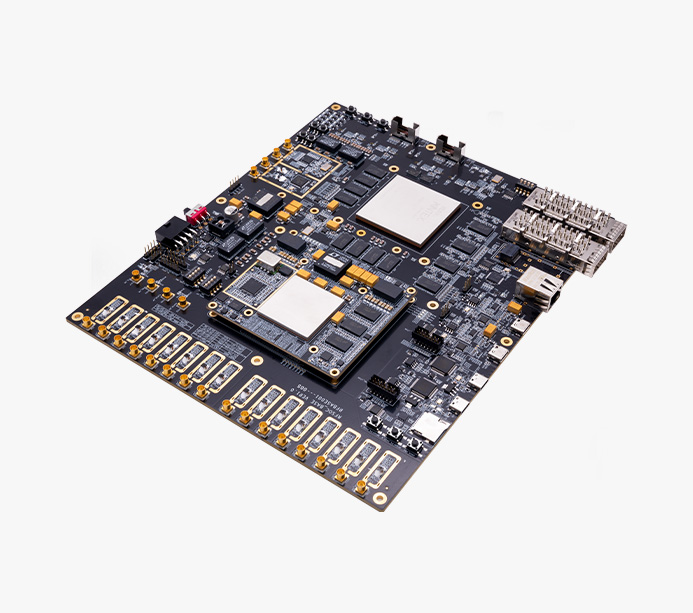

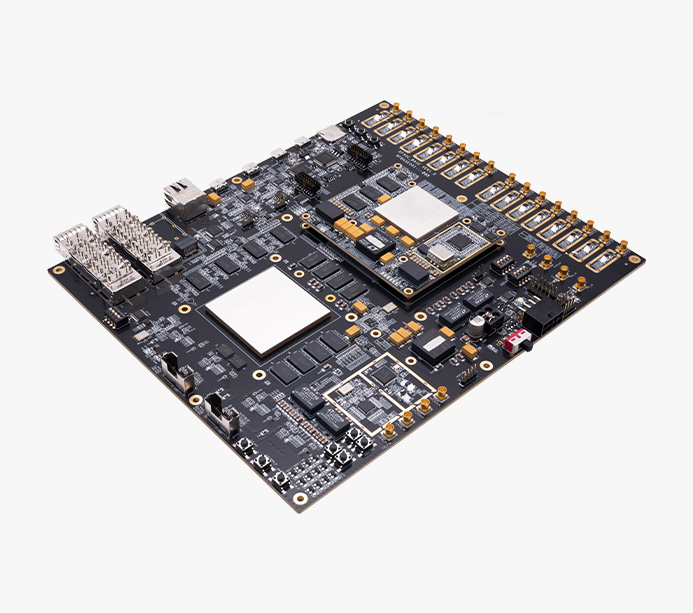

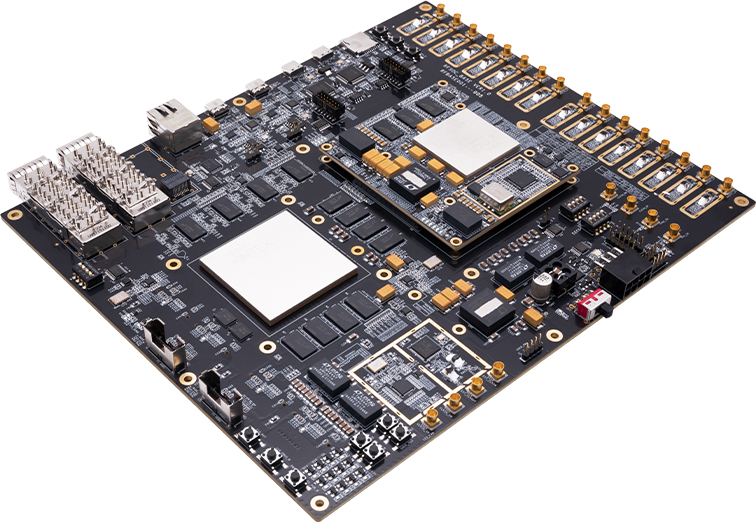

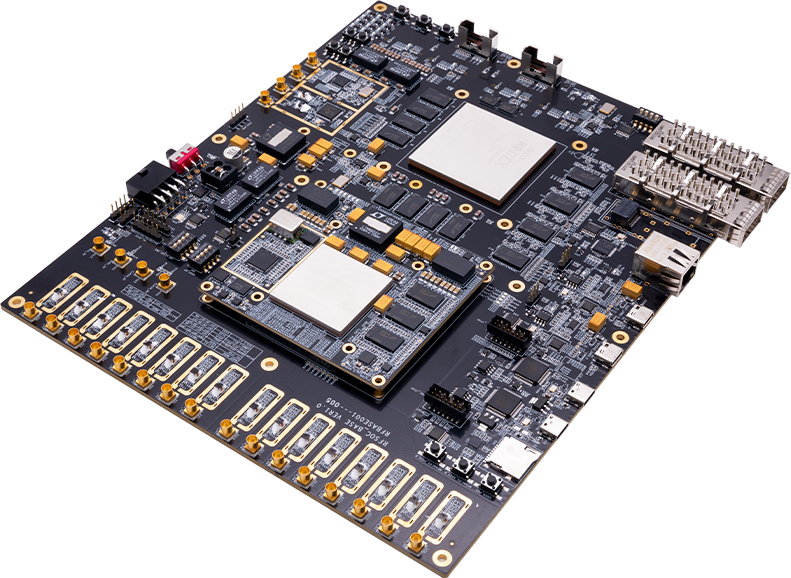

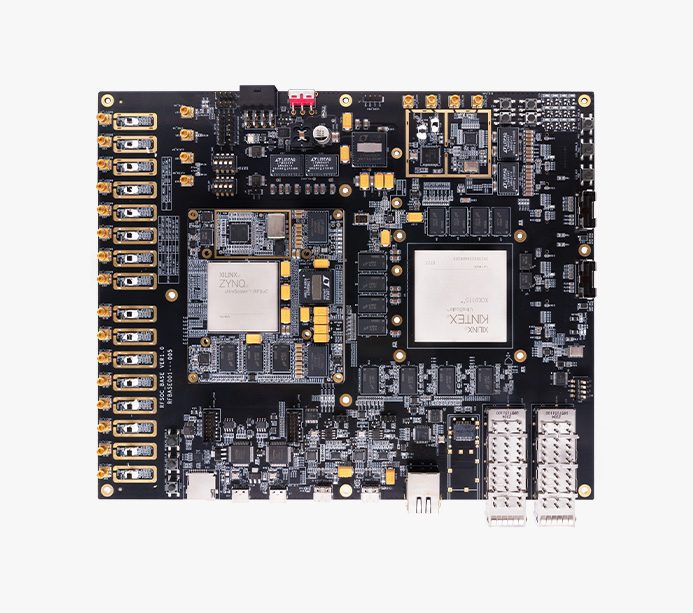

AXW47 是由核心板與載板構成的高性能射頻信號處理平臺，核心板搭載 AMD Zynq UltraScale+ RFSoC XCZU47DR 芯片，集成 8 路 14 位 RF-ADC 5GSPS 采樣和 8 路 14 位 RF-DAC 9.85GSPS 采樣。載板擴展 AMD XCKU115 純邏輯 FPGA，提供額外數據處理能力。

·ZU47DR+KU115
雙 FPGA 協同
·5GSPS
8 路 14bit ADC

·9.85GSPS
8 路 14bit DAC
·2x 40G QSFP+
高速數據傳輸接口

·10G SFP+
光纖接口

雙 FPGA 協同架構

異構分工+高速互聯性能突破

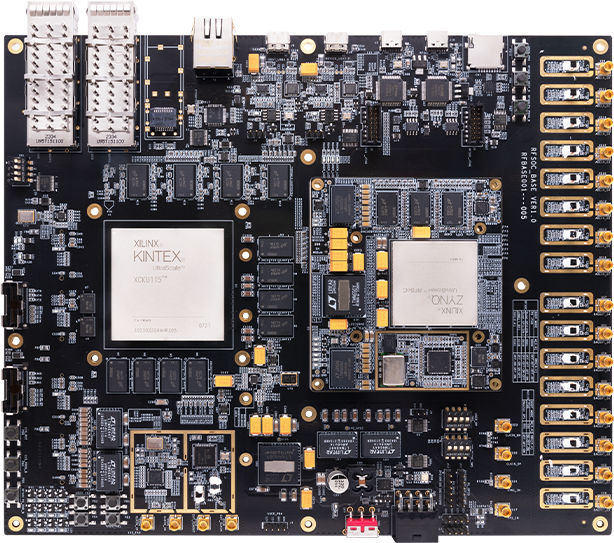

AXW47 采用雙 FPGA 協同架構主芯片 XCZU47DR + 擴展 XCKU115

·性能提升功耗降低
主 FPGA XCZU47DR ：8 通道 14-bit ADC/ DAC 直接射頻采樣，減少信號延遲
從 FPGA XCKU115：提供額外 1451K 邏輯單元和 5520 個 DSP 切片，擴展算法加速能力
協同收益：射頻處理與計算任務的并行協同，吞吐量提升
直接射頻采樣：省去外部 ADC/DAC 組件，降低功耗和系統復雜性
·多樣化的存儲配置?

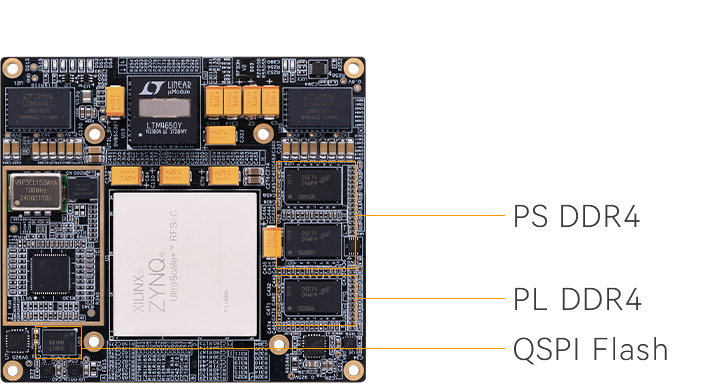

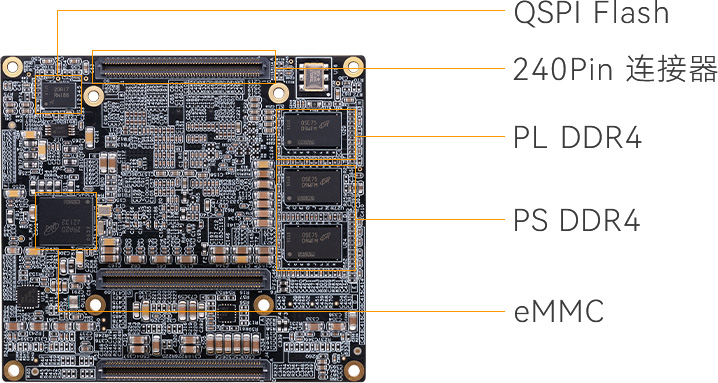

核心板：PS 4GB DDR4+PL 2GB DDR4+32GB eMMC + 256MB QSPI Flash，為系統提供了充足的存儲空間

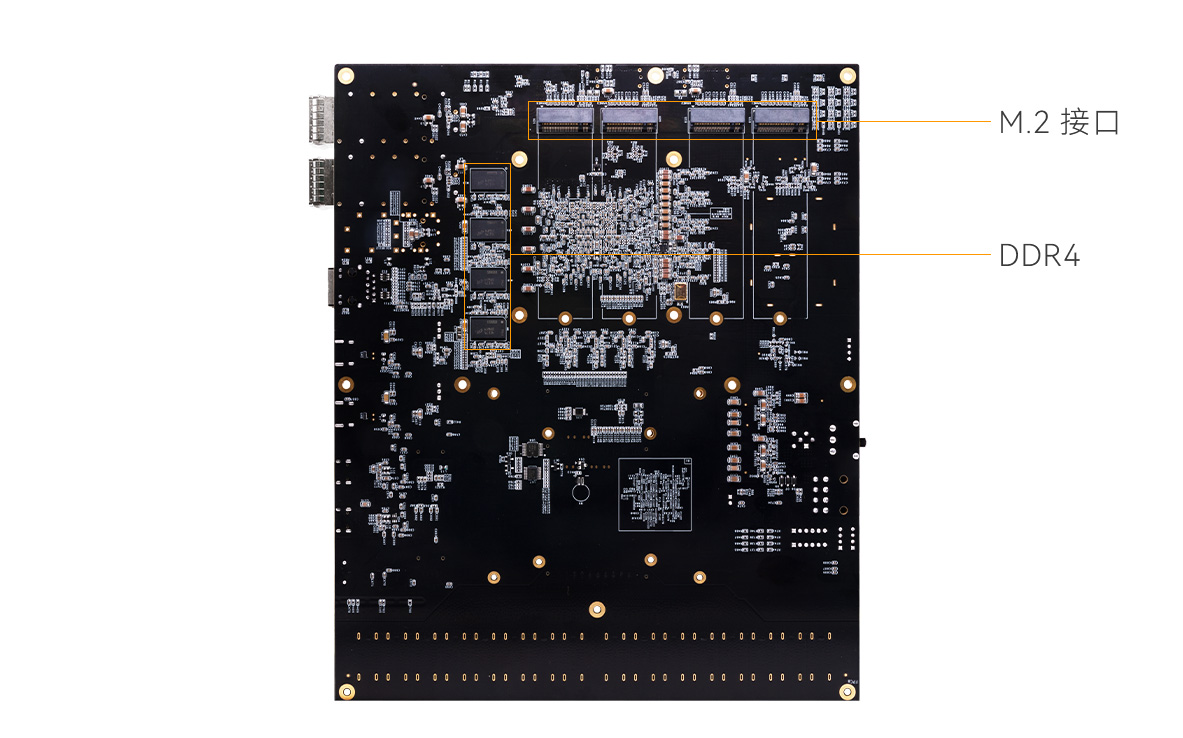

擴展板：4 組 DDR4 共 16GB，進一步增加了系統的存儲能力
外部儲存擴展：4 路 NVMe 接口存儲擴展，滿足大規模數據存儲和高速訪問的需求

8 通道 14bit RF 射頻直采技術

單芯片集成化與異構協同架構性能增益

AXW47 的 XCZU47DR RFSoC 芯片，其射頻直采技術通過單芯片集成化（ADC/DAC+ARM+FPGA）與異構協同架構（主從 FPGA 協同），突破了傳統射頻系統在帶寬、延遲與功耗上的限制，為 5G Massive MIMO、毫米波雷達及衛星通信提供高集成度、低延遲的端到端射頻解決方案

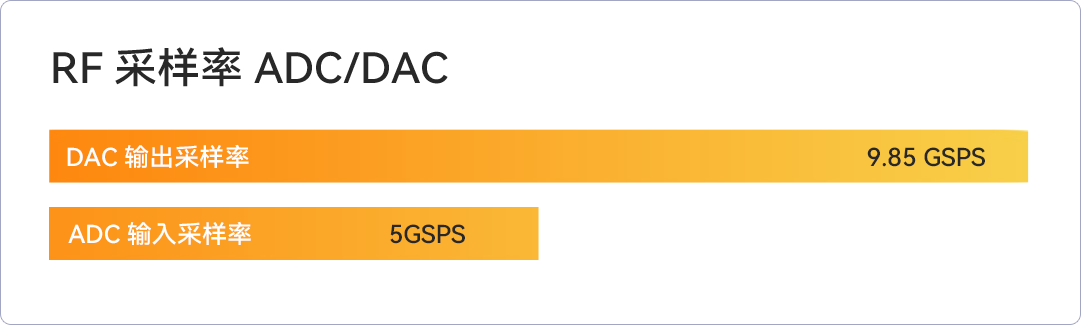

高性能高 RF 采樣率 ADC/DAC

滿足更大的系統應用需求

AXW47 開發板采用射頻直采架構與異構協同設計，帶有 8 個獨立的 14bit 5GSPS RF-ADC 輸入和 14bit 9.85GSPS RF-DAC 輸出通道，實現了行業領先的射頻采樣性能，為超寬帶多通道應用提供端到端解決方案

單芯片自適應射頻平臺
面向單芯片無線電的完整 SoC

AXW47 是基于 XCZU47DR RFSoC 芯片的單芯片自適應射頻平臺。該平臺面向單芯片無線電應用，提供了完整的系統級芯片（SoC）解決方案，集成了高性能的射頻直接采樣數據轉換器、FPGA 邏輯、完整的 ARM 處理器子系統和高速收發器，滿足無線、有線電視接入、測試測量、早期預警/雷達以及其它高性能 RF 應用需求。

高密度射頻通道集成
8 路 14-bit 射頻直采 ADC/DAC?
支持多板級聯同步，滿足大規模系統（雷達陣列等）需求
降低射頻信號鏈復雜性
直接射頻采樣技術替代傳統模擬轉換，降低功耗與成本
點芯片級集成 ADC/DAC，消除 JESD204B 接口需求，減少信號延遲
異構計算與資源復用
RFSoC 將射頻采樣、FPGA 和處理器集成，簡化硬件架構，降低功耗和體積
RF 采樣器件消除了 JESD204B 高速串行接口的復雜性,減少計算資源
與開源項目合作
板卡率先與 MAGI Project 合作，提供豐富的靈活可配置IP，縮短客戶的設計和驗證周期

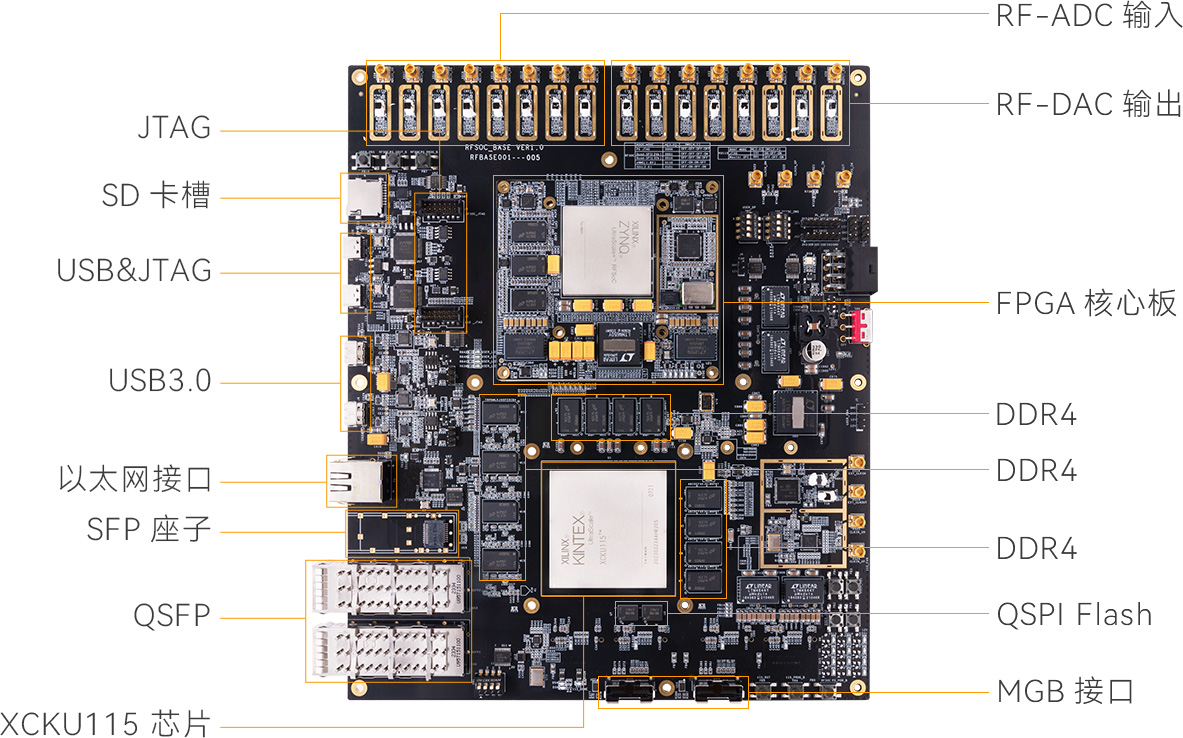

功能接口

·核心板

·開發板

產品參數

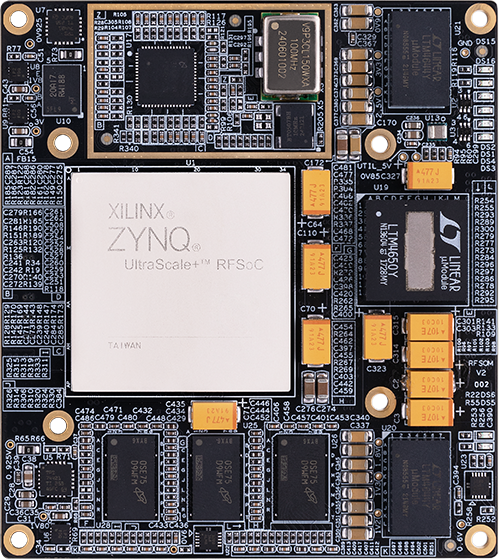

ACW47 核心板參數

芯片型號

XCZU47DR-2FFVE1156I

芯片 CPU

Quad-core Arm CortexA53
Dual-core Arm Cortex R5F

ADC

8 路14 位 RF-ADC（最大采樣率 5GSPS）

DAC

8 路14 位 RF-DAC（最大采樣率 9.85GSPS）

內存

PS 4GB DDR4 64bit
PL 2GB DDR4 32bit

存儲

2x 128MB QSPI Flash

eMMC

PS 32GB eMMC

System Logic Cell

930K

CLB LUTs

425K

DSP Slices

4272

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY/GTR

PL 端 GTY 8/PS 端 GTR 4

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

PCIe Gen4 x8

工作溫度

-40℃~85℃

功耗

60W（根據用途，以實測值）

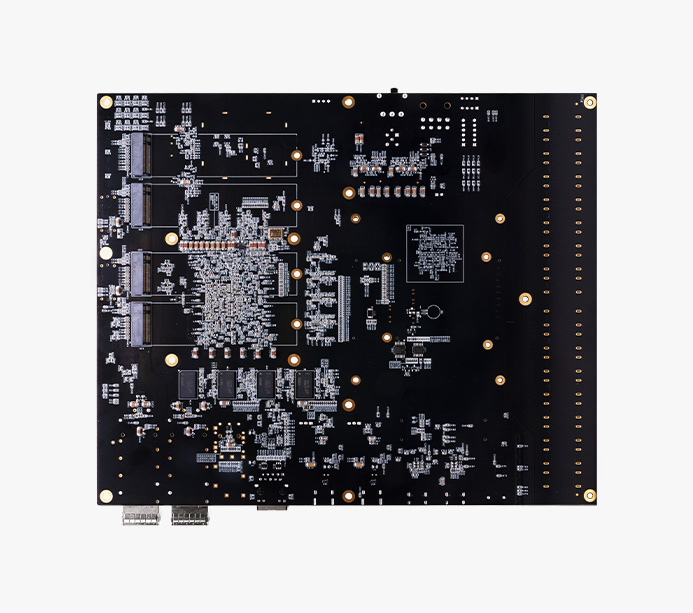

載板參數

主芯片

XCKU115-FLVB2104

KU115端

2x 64MB QSPI flash 固化配置文件

4 組 64bit DDR4 共 16G

4x NVMe 接口

2x MGB接口

2x 40G SFP+ 光口

1x 10G SFP+ 光口

1x USB&JTAG

用戶自定義指示燈 x8

RFSOC端

8 路 ADC (14-bit 、5GSPS) 端口

8 路 DAC (14-bit、9.85GSPS) 端口

1x USB&JTAG

2x USB3.0

1x 千兆網口

1x SD Card

4x 狀態指示燈

5x 按鍵

環境溫度

工作時 -40℃~85℃

包裝清單

FPGA 開發板

1 塊

散熱風扇

2 個

SD卡

1個

網線

1 根

Type-C 線

1 根

電源適配器

1 個

電源轉接線

1 根

SMA 線

1 個

資料 U 盤

1 個

結構尺寸

尺寸大小

核心板：80.5mmx90mm 擴展板：215mmx259.9mm

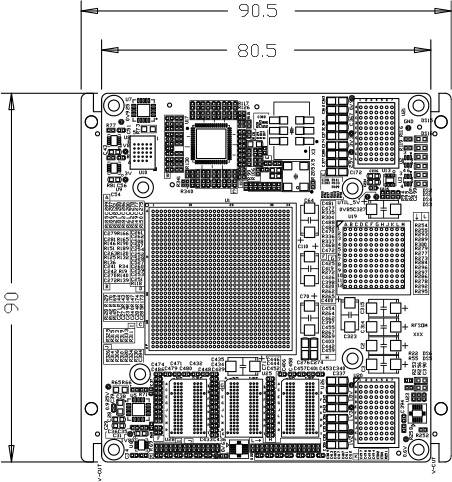

核心板結構尺寸圖

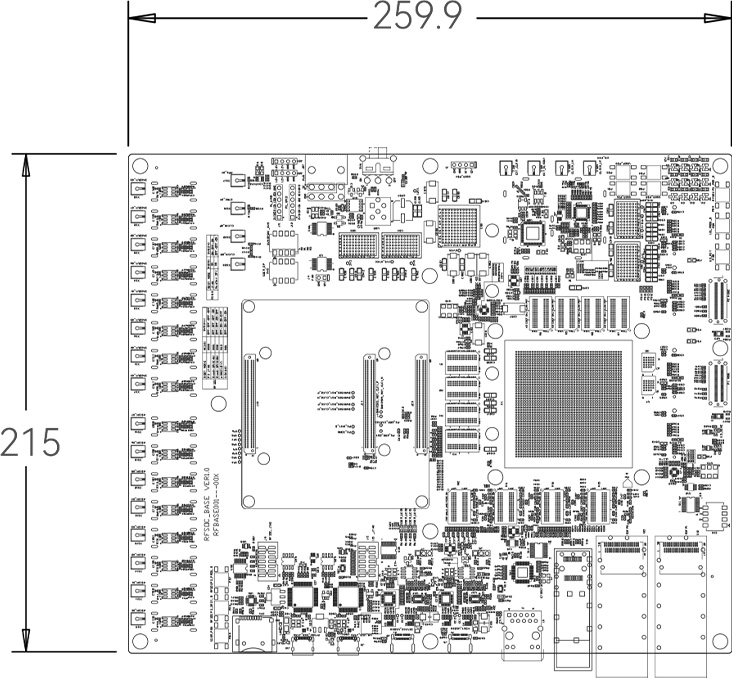

擴展板結構尺寸圖

應用領域

5G 及 LTE 無線技術

通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對后期 MIMO 技術的發展至關重要

衛星通信

通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器

雷達信號處理和數據鏈

具有 8 通道 ADC 和 8 通道DAC，可滿足更大的應用需求，能夠在預警場景下實現低時延收發，獲得最佳響應時間

測試與測量

設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高度靈活的可重新配置邏輯和軟件可編程性，構建用于信號生成和信號分析的高速多功能儀器

AXW47 用戶手冊

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
