Xilinx Kintex UltraScale+ XCKU15P FPGA 開發板 60G光纖 PCIe3.0 GTY AXKU15-D

XCKU15P

  • 產品型號

    AXKU15-D V1.0
  • 產地

    上海
  • 價格

    ¥30999.00

產品推薦

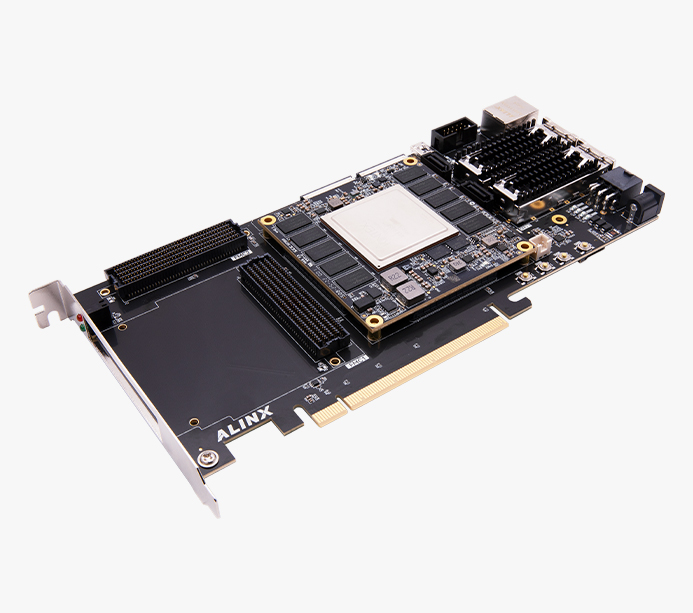

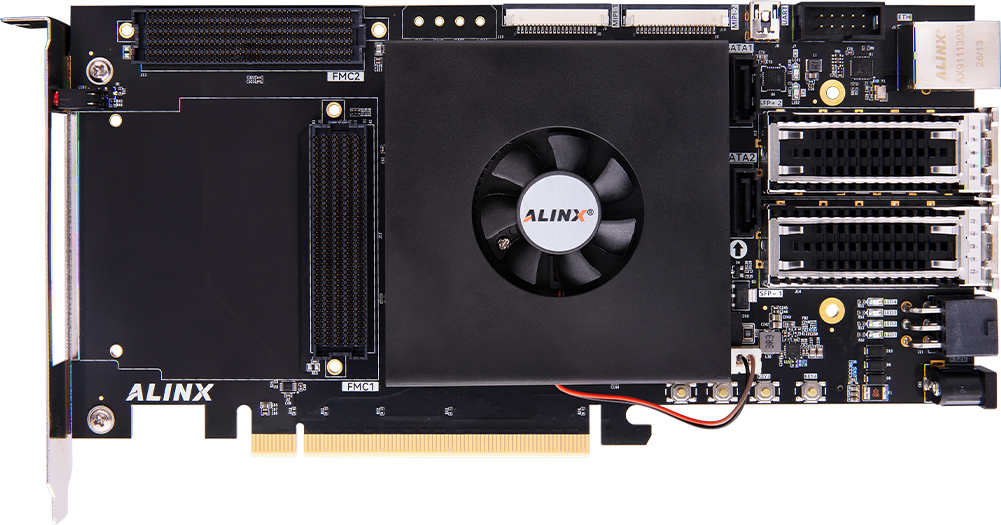

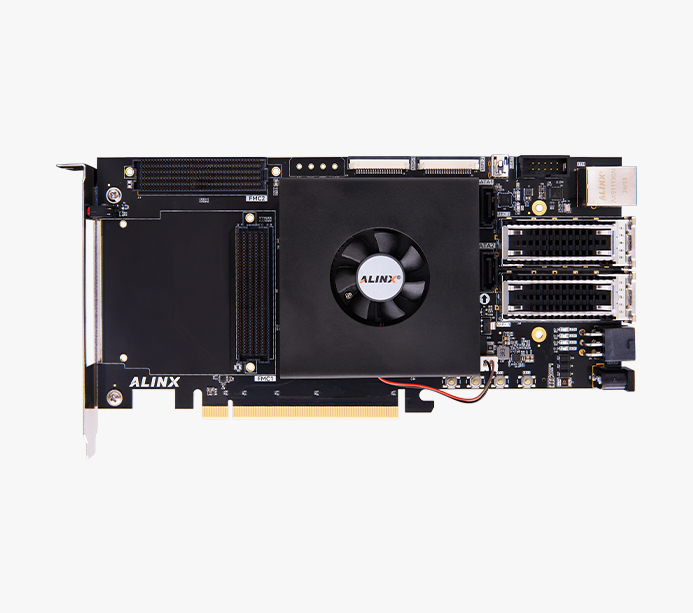

Xilinx Kintex UltraScale+ 高端 FPGA 開發板

10GB DDR4 超大容量內存、支持 PCIe 3.0 x16

擴展板集成 PCIe 3.0 x16、60G 光纖、FMC HPC 擴展、千兆以太網等接口,核心板采用  16nm 工藝 Kintex UltraScale+ 器件,與 7 系列 FPGA 相比,功耗銳降 60%;GTY 28Gb/s x24, GTH 16Gb/s x32 收發器及 100G Ethernet,為需要高端功能的應用提供了經濟高效的解決方案。是無線 MIMO 技術、PON 接入、Nx100G 有線網絡、數據中心網絡和存儲加速、視頻圖像處理、半導體、工業控制、機器視覺、物聯網以及醫療成像等應用的理想選擇

  • ·1,143K

    Logic Cells

  • ·1,045K

    Flip-Flops

  • ·522K

    LUTs

  • ·24x 28.21 Gb/s

    GTY 收發器

  • · 32x 16.3 Gb/s

    GTH 收發器

  • ·10GB DDR4

    大容量高速內存


    功能接口

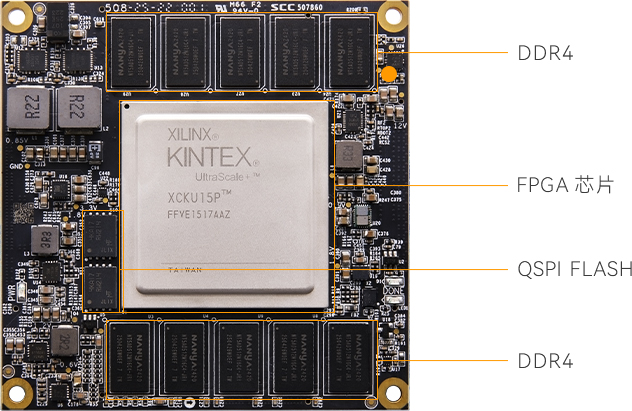

    ·核心板


    *了解核心板,點擊查看詳情 >>


    ·開發板




    產品參數

    核心板參數

    核心板型號

    ACKU15-D

    芯片型號

    XCKU15P-2FFVE1517I

    工作溫度

    工業級,-40°C~85°C

    內存

    10GB DDR4, 80bit

    QSPI FLASH

    128MB

    System Logic Cells

    1143K

    CLB Flip-Flops

    1045K

    CLB LUTs

    523K

    Max. Distributed RAM

    9.8Mb

    Total Block RAM

    34.6Mb

    UltraRAM

    36Mb

    Clock Mgmt Tiles

    11

    DSP Slices

    1,968

    PCIe Gen3 x16

    5

    GTY 28.21Gbps

    24

    GTH 16.3Gbps

    32

    150G Interlaken

    4

    100G Ethernet

    4

    HD IOs

    88

    HP IOs

    122

    接口和功能

    DDR4

    10 片 1GB DDR4 存儲芯片,運行數據速率可達 2666Mbps

    QSPI FLASH

    2 片 64MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件。

    時鐘配置

    核心板上提供了 2 個 200MHz 差分晶振,可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘

    PCIe 3.0 接口

    PCI Express 3.0 x16 接口,單通道通信速率可高達 8Gb/s

    FMC HPC 接口

    2 路 FMC HPC 接口(FMC1 接口 AXKU15-D不可用),外接各種 FMC 子卡(HDMI、AD、光纖、SDI、 雙目攝像頭等)

    MIPI 輸入接口

    2 路 MIPI Lanex4 輸入接口(AXKU15-D不可用),速率高達支持 2.5Gb/s,連接 AN5020 MIPI 攝像頭模塊

    光纖接口

    2 個 QSFP28 光纖接口,每條通道數據速率為 60Gb/s

    千兆以太網接口

    1 路千兆以太網接口,為用戶提供網絡通信服務,持 10/100/1000 Mbps 網絡傳輸速率; 全雙工和自適應

    USB Uart 接口

    1 路 Uart 轉 USB 接口,用于和電腦通信,方便用戶調試

    SD 卡槽

    1 路 Micro SD 卡座,用于存儲操作系統鏡像和文件系統

    EEPROM

    1 片 IIC 接口的 EEPROM 24LC04

    JTAG 調試口

    1 個 10 針 2.54mm 標準 JTAG 口,用戶通過下載器對 FPGA 系統進行調試和下載

    LED 燈

    核心板 3 個,底板 6 個

    電源參數

    輸入電壓

    +12V 電壓輸入

    供電

    12V/3A 供電

    輸入電流

    3A 最大電流保護



    包裝清單

    開發板

    1 塊

    散熱風扇

    1 個

    Mini USB 線

    1 根

    USB 下載器

    1 套

    12V 電源

    1 個

    PCIe 擋板

    1 個

    結構尺寸

    尺寸大小

    226mmx 111mm    核心板:80x 80mm

    疊層數量

    核心板 18 層 PCB 板設計,擴展板 14 層 PCB 板設計,預留獨立電源層和 GND 層


    核心板結構尺寸圖


    擴展板結構尺寸圖

    自由擴展

    FMC HPC 高速傳輸

    8 路高速收發器連接 FMC HPC 專用高速管腳


    可連接 HDMI 輸入輸出,高速 AD、SDI 輸入輸出、光纖、雙目攝像頭、Cameralink、GMSL 攝像頭等 FMC 子卡,自由擴展,滿足高速傳輸,適合各領域開發

    應用領域


    網絡通信


    數據中心網絡和存儲加速


    醫療成像


    工業自動化


    視頻圖像處理


    物聯網


    半導體 ATE


    機器視覺
