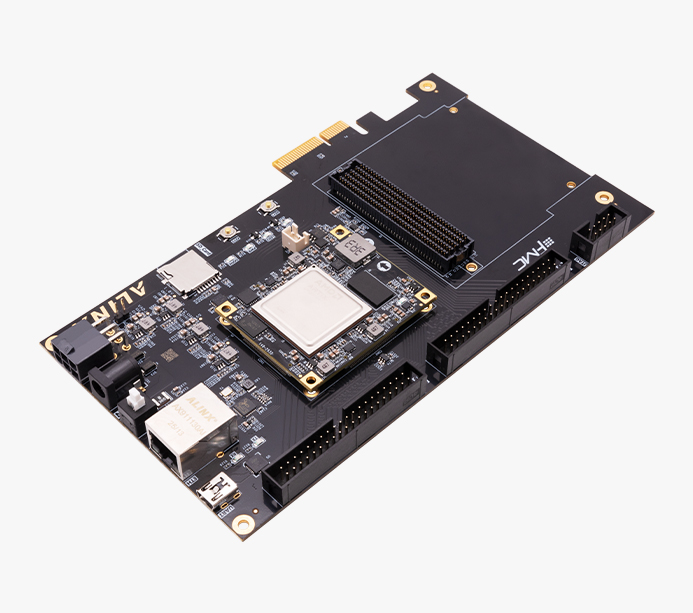

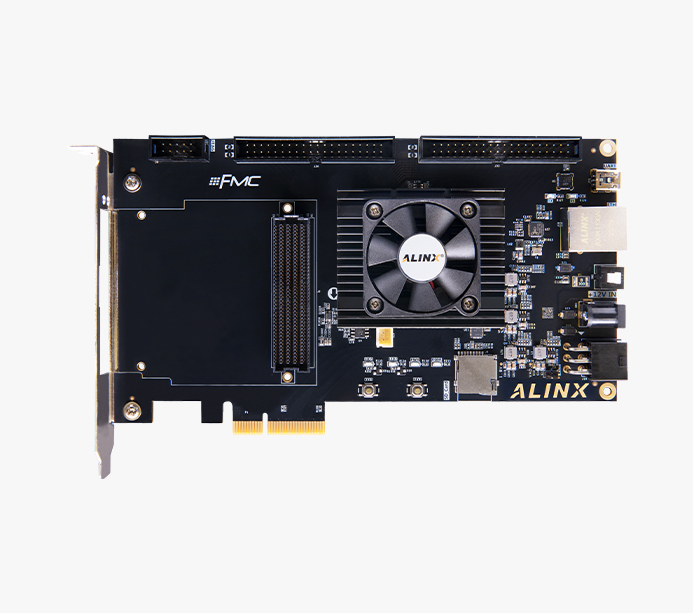

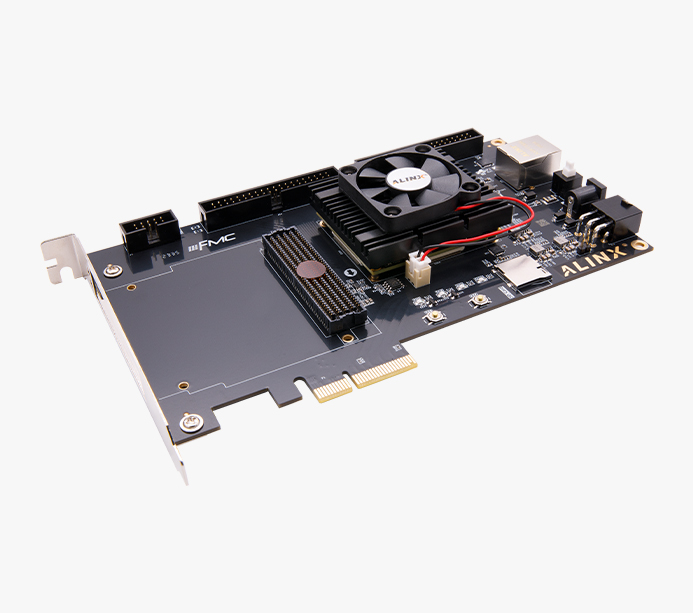

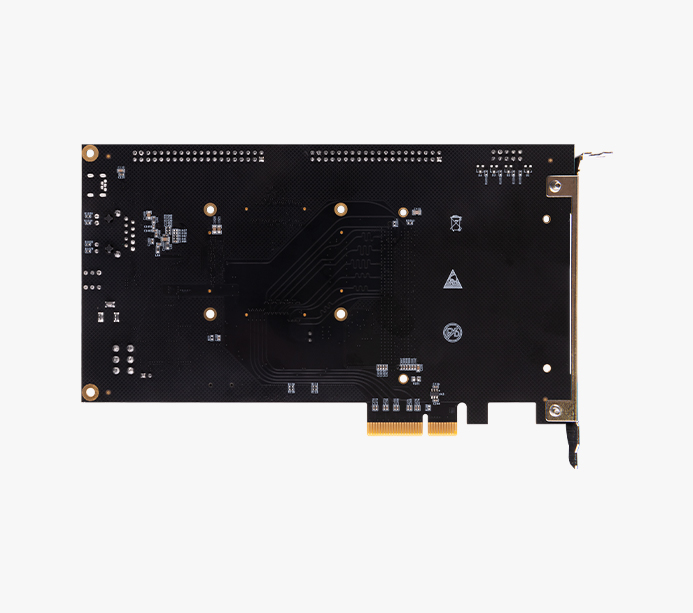

ALINX FPGA 開發板 Xilinx Artix UltraScale+ XCAU25P FMC HPC 視頻處理與PCIe加速 AXAU25

XCAU25P

產品型號
AXAU25
產地
上海
價格
￥5499.00

產品推薦

產品詳情
資料下載
售后服務

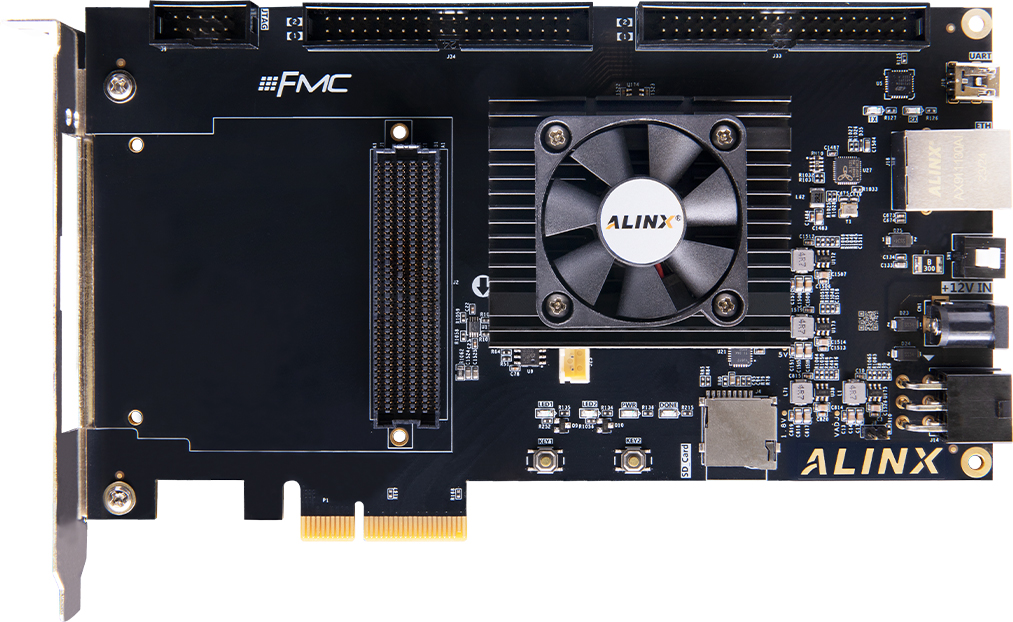

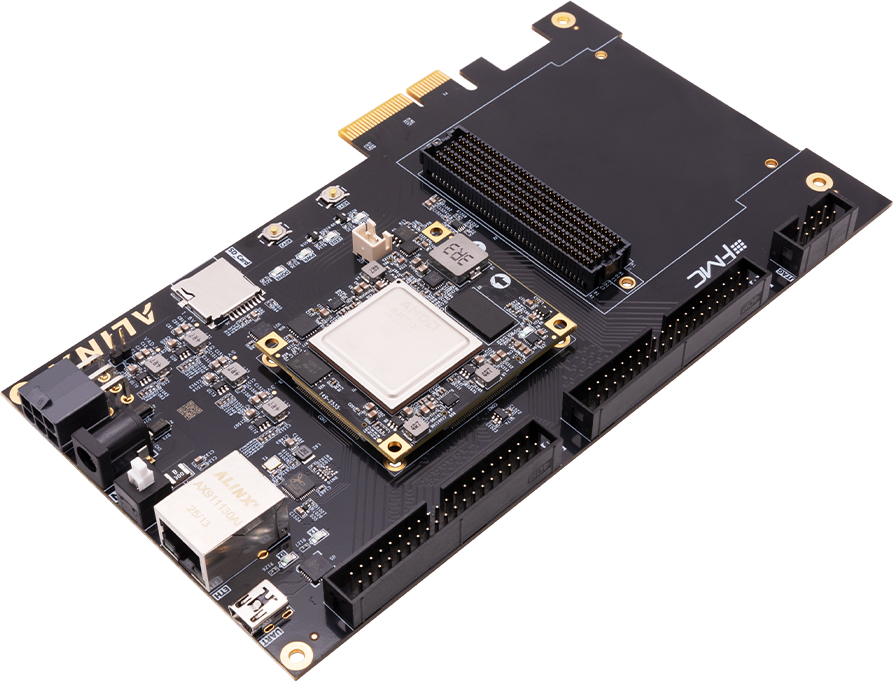

Xilinx Artix UltraScale+ FPGA 開發板

高速數據處理與通信 PCIe 專業級平臺

AXAU25 是一款基于 Xilinx Artix UltraScale+? 架構的高性能 FPGA 開發平臺。它采用核心板加擴展板的創新設計，集成了強大的處理核心、海量高速存儲與豐富的外設接口，為工程師與研究人員提供了一個面向高速數據通信、視頻圖像處理及嵌入式系統開發的“專業級”硬件平臺

·308K
Logic Cells
·12x 16.3Gb/s
GTY 收發器
·1GB
DDR4 內存
·32MB
QSPI FLASH
·FMC HPC 擴展口
連接各種 FMC 卡
·PCIe 3.0 x4
高速接口

豐富的高速接口與擴展能力

AXAU25 以靈活的硬件架構，為您提供業界領先的高速接口組合。無論是構建 PCIe 3.0 加速卡、多通道數據采集系統，還是實現千兆網絡通信，它都能突破數據傳輸瓶頸，滿足最嚴苛的應用需求。

·PCIe 3.0 x4 接口
直連 CPU 總線，滿足加速卡與采集卡極致帶寬需求
·FMC HPC 連接器
支持高速 AD/DA、視頻采集等專業子卡，功能無限擴展

·千兆以太網
工業級 PHY 芯片，保障通信穩定可靠
·雙 40 針擴展口
兼容豐富外設模塊，快速原型驗證

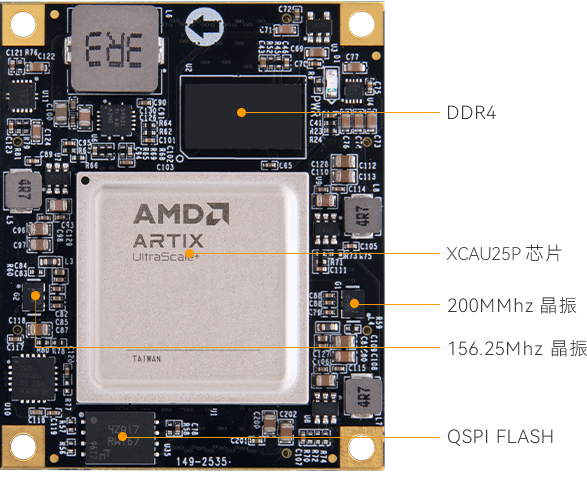

核心板硬件架構

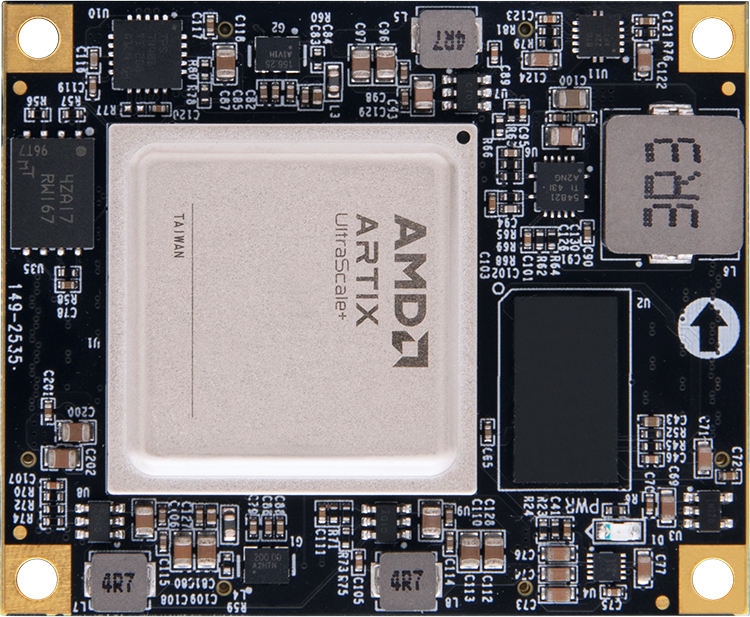

ACAU25 核心板（45mm × 55mm）集成了 ARTIX UltraScale+ FPGA、DDR4、Flash、電源與時鐘電路，構成一個完整的高性能嵌入式系統。其工業級設計與豐富接口，讓您無需投入復雜的硬件開發，即可快速部署于通信、工業控制等高端應用

·高度集成，即插即用
集成了 FPGA、DDR4、Flash、電源管理與時鐘電路，構成完整的片上系統
·工業級可靠性
支持 -40℃~+85℃ 工業寬溫，確保在苛刻環境下穩定運行

·接口豐富，擴展自由
豐富的 IO 資源與多路高速收發器，具備出色的系統設計靈活性，滿足各種定制化需求
·開箱即用，加速上市
提供原理圖 (.pdf)、PCB 結構圖 (.pdf)、封裝、參考設計等，方便二次開發，大幅縮短產品開發周期

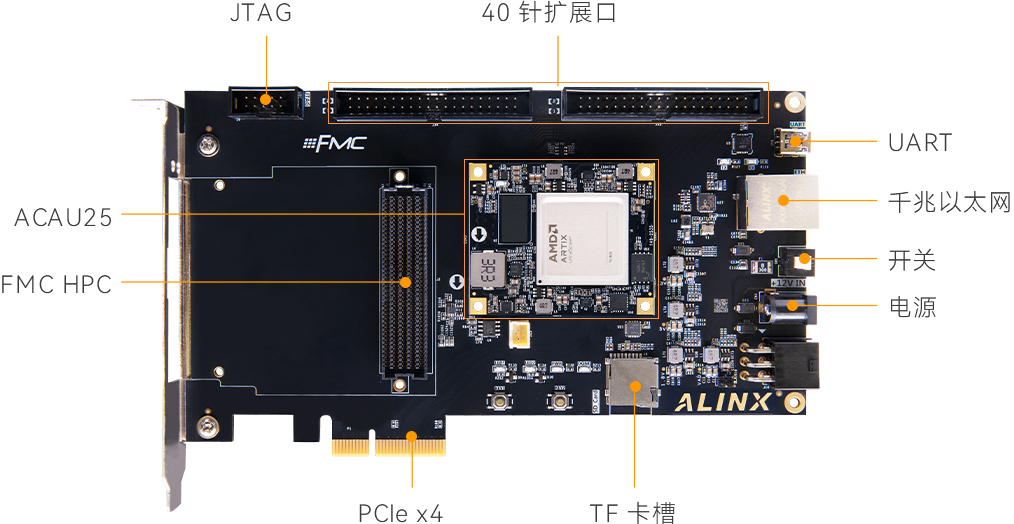

功能接口

·核心板

*了解核心板，點擊查看詳情 >>

·開發板

產品參數

核心板主要參數

芯片型號

XCAU25P-2FFVB676I

芯片級別

速度等級 -2，工業級

DRR4

1GB

QSPI Flash

32MB

邏輯單元( Logic Cells)

308K

查找表(CLB LUTs)

141K

觸發器(CLB flip-flops)

282K

DSP Slices

1200

PCI Express

1x Gen3 x8

分布式RAM

4.7 Mb

塊 RAM 總量

10.5Mb

36K 位塊 RAM 數量

300

GTY 收發器

時鐘管理單元 (CMTs)

系統監控單元

HD I/Os

HP I/Os

102

時鐘配置

1 個 200MHz 差分晶振，可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘
1 個 156.25MHz 差分晶振，為FPGA GTY收發器提供精準的參考時鐘輸入

接口和功能

PCIe x4 接口

提供 PCIe Gen3 x4 接口，單通道通信速率可高達 8 Gbps

FMC HPC 接口

1 路 FMC HPC 接口，外接 ALINX 各種 FMC 子卡（HDMI、AD、光纖、SDI、雙目攝像頭等）

千兆以太網接口

1 路千兆以太網接口，為用戶提供網絡通信服務，持 10/100/1000 Mbps 網絡傳輸速率; 全雙工和自適應

USB Uart 接口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

SD 卡槽

1 路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統

40 針擴展口

2 個 40 針 2.54mm 間距擴展口，外接 ALINX 各種模塊（攝像頭，液晶屏，高速AD塊等）

JTAG 調試口

1 個 10 針2.54mm 標準 JTAG 口，用戶通過下載器對FPGA系統進行調試和下載

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

LED 燈

核心板 1 個電源指示燈；擴展板 6 個紅色 LED 燈

包裝清單

開發板

1 塊

散熱風扇

1 個

USB 下載器

1 套

12V 電源

1 個

PCIe 擋板

1 個

MINI USB 線

1 根

物理規格

核心板尺寸

55mm × 45mm

載板尺寸

188mm x 106mm

PCB疊層

核心板 14 層，擴展板 10 層，預留獨立電源層和 GND 層

電源輸入

+12V DC

工作溫度

-40℃~+85℃

核心板結構尺寸圖

擴展板結構尺寸圖

應用領域

網絡通信

數據中心網絡和存儲加速

醫療成像

工業自動化

視頻圖像處理

物聯網


半導體 ATE

機器視覺

AXAU25 V1.0用戶手冊

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
