ALINX FPGA核心板Xilinx Artix UltraScale+ XCAU25P 工業級 ACAU25

XCAU25P

  • 產品型號

    ACAU25
  • 產地

    上海
  • 價格

    ¥3899.00

產品推薦





Xilinx Artix UltraScale+ FPGA 核心板

高速數據處理與通信的專業級平臺

ACAU25核心板是一款基于 Xilinx Artix UltraScale+ XCAU25P FPGA 設計的高性能嵌入式核心模塊。具備強大的邏輯資源、高速存儲接口與豐富的擴展能力,適用于高速數據通信、視頻圖像處理、高速數據采集等高性能應用場景

  • ·308K

    Logic Cells

  • ·141K

    LUTs

  • ·1200

    DSP Slices

  • ·12x 16.3Gb/s

    GTY 收發器

  • ·1GB

    DDR4 內存

  • ·32MB

    QSPI FLASH

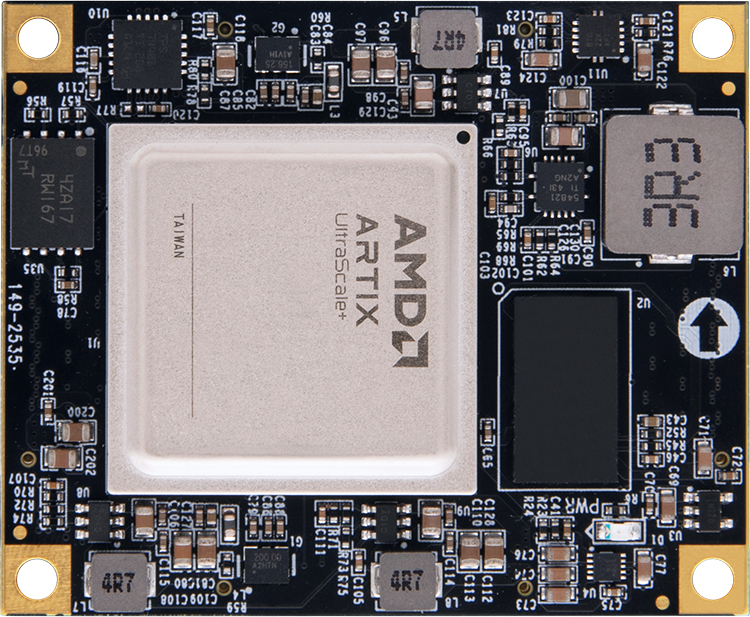

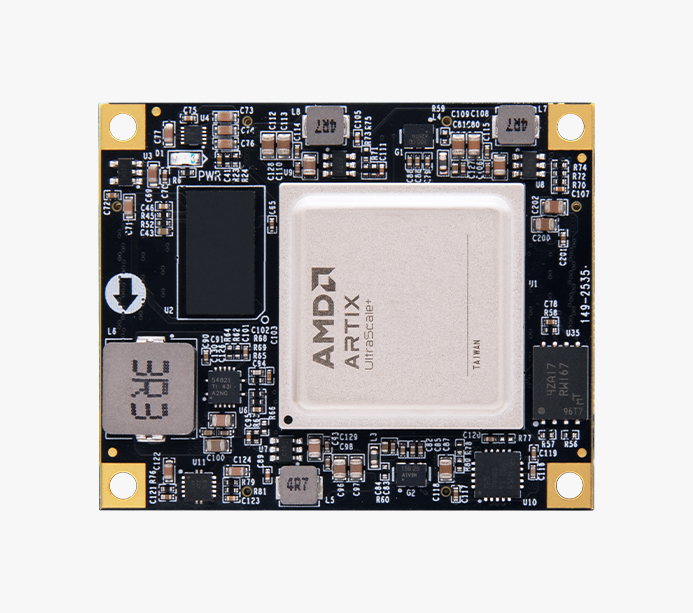

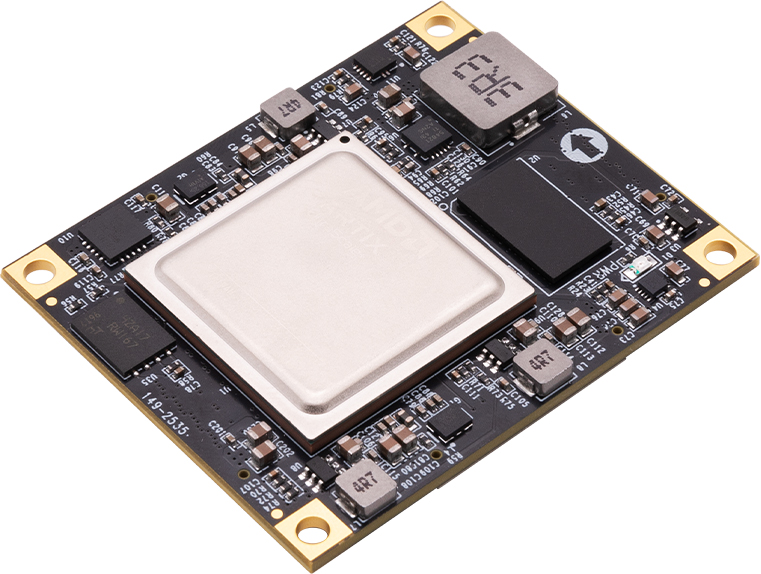

    核心板硬件架構

    ACAU25 核心板(45mm × 55mm)集成了 ARTIX UltraScale+ FPGA、DDR4、Flash、電源與時鐘電路,構成一個完整的高性能嵌入式系統。其工業級設計與豐富接口,讓您無需投入復雜的硬件開發,即可快速部署于通信、工業控制等高端應用

    • ·高度集成,即插即用

      集成了 FPGA、DDR4、Flash、電源管理與時鐘電路,構成完整的片上系統

    • ·工業級可靠性

      支持 -40℃~+85℃ 工業寬溫,確保在苛刻環境下穩定運行

    • ·接口豐富,擴展自由

      豐富的 IO 資源與多路高速收發器,具備出色的系統設計靈活性,滿足各種定制化需求

    • ·開箱即用,加速上市

      提供原理圖 (.pdf)、PCB 結構圖 (.pdf)、封裝、參考設計等,方便二次開發,大幅縮短產品開發周期


    功能接口

    ·核心板



    ·對應開發板


    *了解開發板,點擊查看詳情 >>

    產品參數

    核心模塊參數

    芯片型號

    XCAU25P-2FFVB676I

    邏輯單元( Logic Cells)

    308K

    查找表(CLB LUTs)

    141K

    觸發器(CLB flip-flops)

    282K

    分布式RAM

    4.7 Mb

    塊 RAM 總量

    10.5Mb

    36K 位塊 RAM 數量

    300

    時鐘管理單元 (CMTs)

    4

    DSP Slices

    1,200

    PCI Express

    1x Gen3 x8

    系統監控單元

    1

    HD I/Os

    96

    HP I/Os

    208

    GTY 收發器

    12

    接口和功能

    DDR4 內存

    1 片 1GB DDR4 存儲芯片,運行數據速率可達 2400Mbps

    QSPI FLASH

    1 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件。

    時鐘配置

    1 個 200MHz 差分晶振,可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘
    1 個 156.25MHz 差分晶振,為FPGA GTY收發器提供精準的參考時鐘輸入

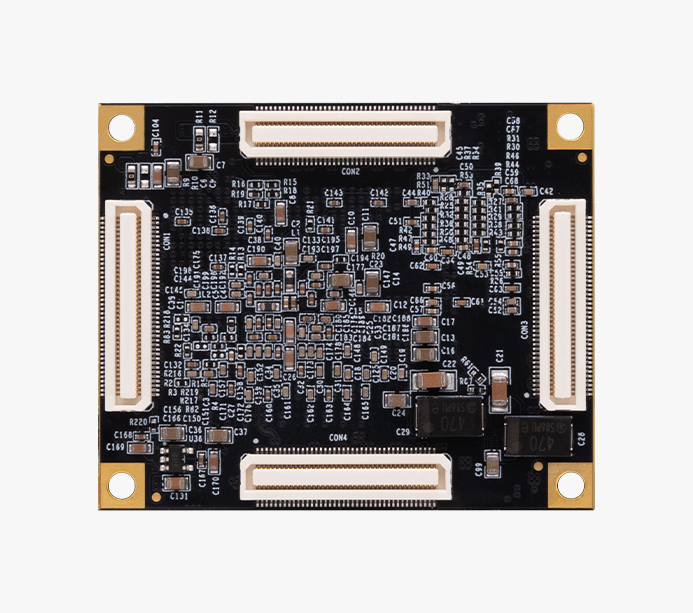

    80 Pin 擴展口

    4 個高速擴展口,使用 4 個 80Pin 的板間連接器和底板連接, FPGA 的 IO 口通過差分走線方式連接到這 4 個擴展口上

    LED 燈

    1 個是電源指示燈 (PWR)

    包裝清單

    核心板

    1

    物理規格

    核心板尺寸

    55mm × 45mm

    PCB 疊層

    14 層核心板設計

    電源輸入

    +12V,通過連接底板供電

    工作溫度

    -40℃~+85℃


    核心板結構尺寸圖

    應用領域


    網絡通信


    數據中心網絡和存儲加速


    醫療成像


    工業自動化


    視頻圖像處理


    物聯網


    半導體 ATE


    機器視覺

    所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

    所有配件及贈品不在保修范圍內。
