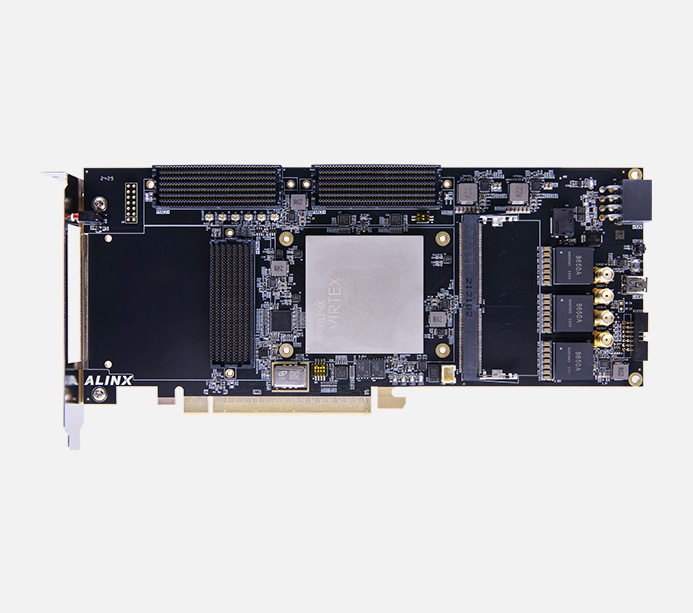

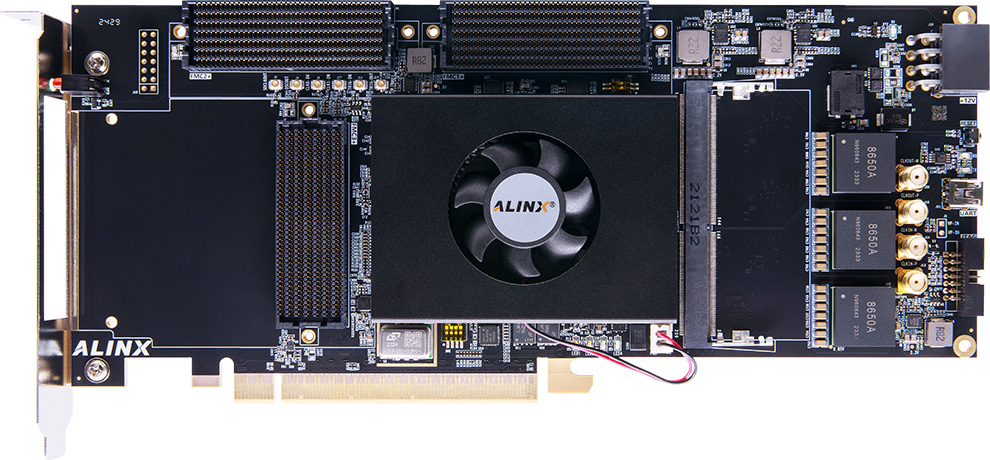

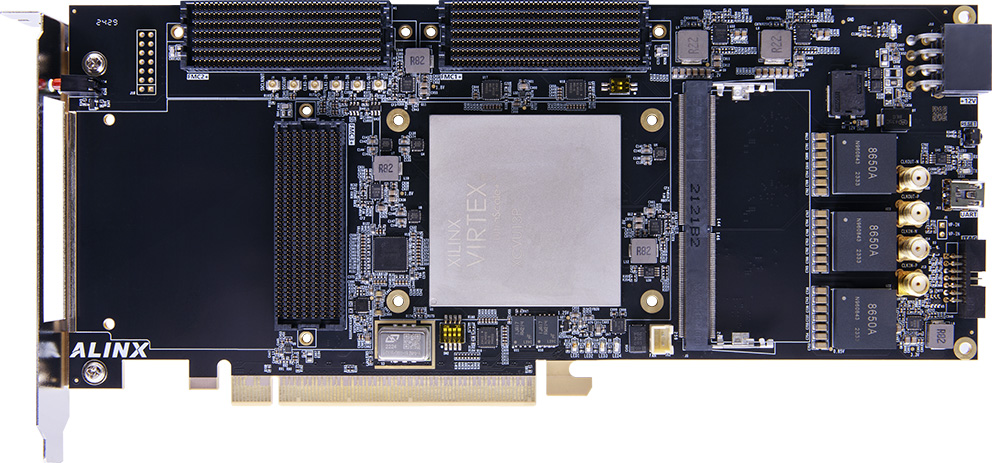

ALINX AMD Virtex UltraScale+ FPGA PCIe 3.0 FMC+ FPGA 開發板 VU13P XCVU13P 開發板 AXVU13P

XCVU13P

  • 產品型號

    AXVU13P
  • 產地

    上海
  • 價格

    ¥100000.00

產品推薦





AMD Virtex Ultrascale+ 系列
FPGA PCIe 3.0 綜合開發平臺

  • ·XCVU13P

    FPGA 芯片

  • ·DDR4

    SODIMM 插槽

  • ·PCIe3.0

    PCIe3.0 x16 接口

  • ·256MB

    QSPI Flash

  • ·FMC+

    3 路 FMC+接口


    強大豐富的 FPGA 資源

    Virtex UltraScale+ XCVU13P 提供了大規模的可編程邏輯資源、豐富的 DSP 和存儲資源,以及高速串行接口,可滿足各種高端應用的嚴苛性能需求

    • ·3780K

      Logic Cells

    • ·3456K

      Flip-Flops

    • ·1782K

      LUTs

    • ·12,288

      DSP Slices

    • ·28.21Gb/s

      GTY

    • ·38.3 TOP/s

      Peak INT8 DSP

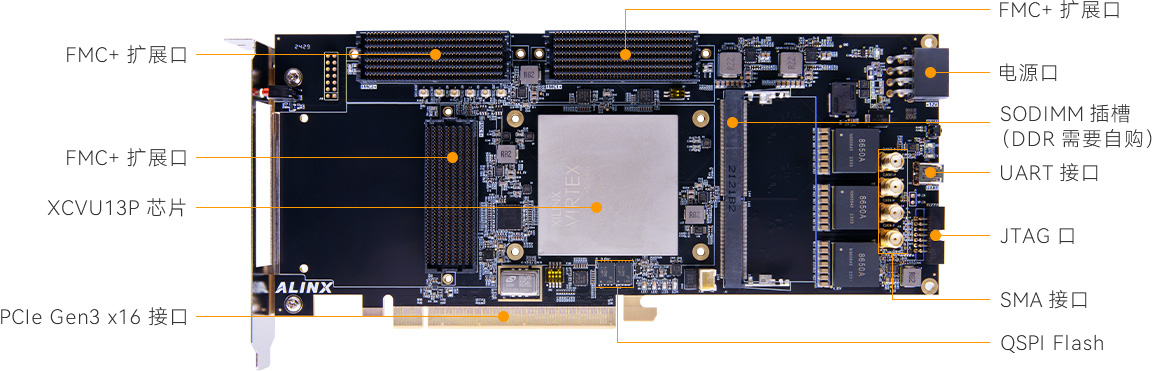

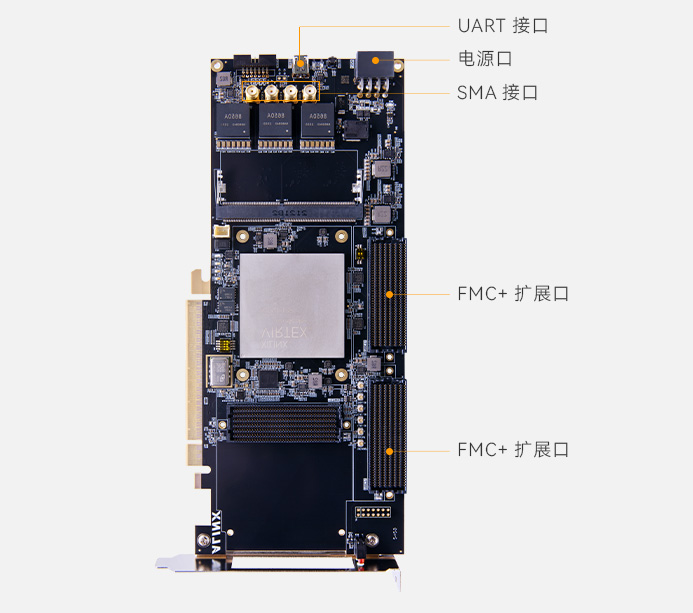

    功能接口

    ·開發板





    產品參數

    核心板參數

    FPGA 型號

    XCVU13P-2FHGB2104

    Logic Cells

    3780K

    觸發器(FF)

    3456K

    LUTs

    1728K

    Block RAM

    94.5Mb

    UltraRAM

    360Mb

    DSP Slices

    12,288

    CMTs

    16

    GTY

    28.21Gbps,76個

    PCIe Gen3 x16

    4

    速度等級

    -2

    溫度等級

    工業級

    接口和功能

    DDR4 接口

    5 片 1GB DDR4 存儲芯片,運行數據速率可達 2666Mbps

    QSPI FLASH

    2 片 128MB 大小的 Quad-SPI FLASH 芯片

    PCIe3.0 x16 接口

    支持 PCI Express 3.0 標準,提供標準的 PCIe x16 高速數據傳 輸接口,單通道通信速率可高達 8 Gbps

    FMC+ 接口

    3 路 FMC+ 接口,可以外接 ALINX 各種 FMC+ 和 FMC 模塊 (HDMI 輸入輸出模塊,雙目攝像頭模塊,高速 AD 模塊等)

    SMA 接口

    1 路 SMA 差分輸入輸出接口分別連接到 FPGA 的 HPIO 管腳上, 可用于客戶差分信號的輸入與輸出驗證

    4 位撥碼開關

    4 位撥碼開關,方便客戶簡單的輸入驗證

    USB Uart 接口

    1 路 Uart 轉 USB 接口,用于和電腦通信,方便用戶調試

    擴展口

    1 個 14 Pin 的 2.54mm 間距擴展接口,引出 FPGA 的 10 個 HPIO 管腳,方便用戶進行測試

    晶振

    2 個 200MHz 差分晶振,可為 SODIMM 控制器及 FPGA 邏輯提供參考時鐘

    LED 燈

    8 個 LED(1 個 DONE 指示燈,1 個電源指示燈,4 個用戶指示燈 2 個串口指示燈)

    按鍵

    1 個用戶按鍵

    電源參數

    供電

    12V/15A 供電

    輸入電壓

    +12V

    輸入電流

    15A 最大電流



    包裝清單

    FPGA 開發板

    1 塊

    USB 下載器

    1 個

    Mini USB 線

    1 根

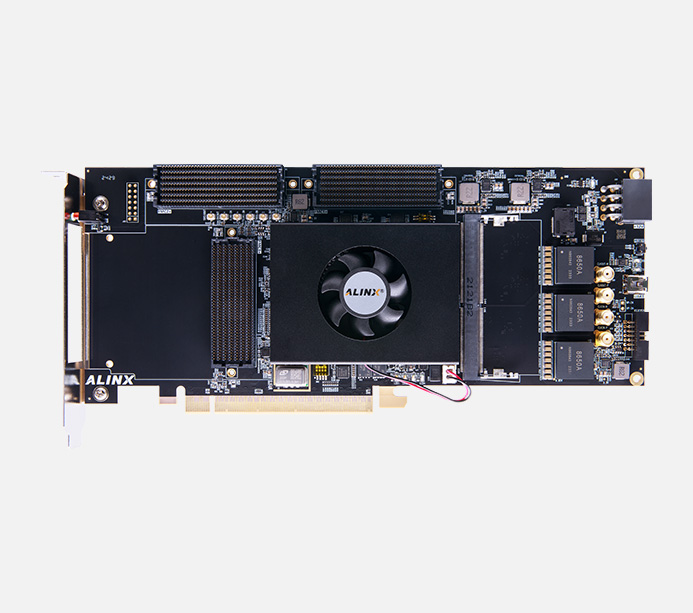

    散熱風扇

    1 個

    12V 電源

    1 個

    PCIe 擋板

    1 個

    結構尺寸

    尺寸大小

    251mm x 111.15mm

    疊層數量

    擴展板 18 層 PCB 設計,預留獨立電源層和 GND 層

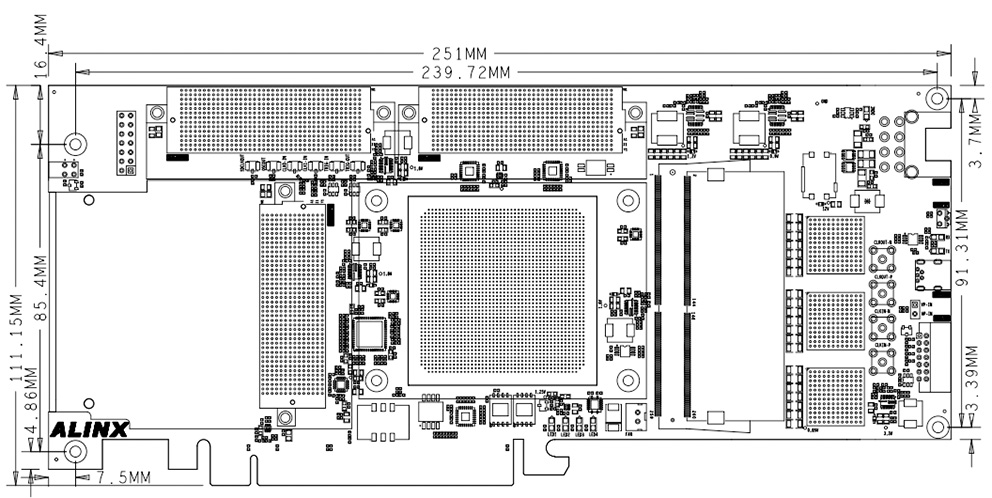

    開發板結構尺寸圖

    應用領域


    計算加速


    5G 基站


    有線通信


    網絡加速


    測試與測量


    機器學習與AI


    雷達


    仿真與原型設計
